Автомобильный видеорегистратор
Каркам QL3 Mini


Мы уже успели познакомиться с одним видеорегистратором Каркам и, как и обещали, продолжаем тестировать модельный ряд этого российского производителя. Если в прошлый раз наше внимание привлёк вариант бюджетный, то в этот мы исследуем один из самых миниатюрных приборов: Каркам QL3 Mini.

Оглавление

Комплект поставки

Автомобильный видеорегистратор Каркам QL3 Mini

Коробки всех Каркамов похожи друг на друга, так что если бы не название, напечатанное крупным шрифтом, было бы трудно понять, какая именно модель находится внутри. Нам это демонстративное пренебрежение «рюшечками» ещё в прошлый раз понравилось: в эпоху, когда даже к туалетной бумаге непременно приложил руку какой-нибудь модный дизайнер, подобная простоватость приводит к обратному эффекту: именно её и запоминают.

Автомобильный видеорегистратор Каркам QL3 Mini

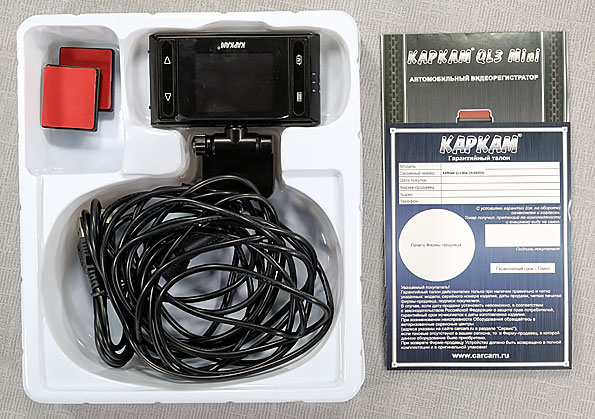

Распаковав коробку, мы обнаруживаем:

  • видеорегистратор;
  • автомобильный адаптер питания от прикуривателя (длина кабеля 4 метра);
  • два крепления на лобовое стекло;
  • инструкцию и гарантийный талон.

Снова радует (хотя мы ждали, ведь это не первый видеорегистратор данной фирмы в нашей тестовой лаборатории) наличие в коробке двух полноценных креплений на лобовое стекло. И это в то время, когда многие другие производители даже запасную полоску двухстороннего скотча «зажимают».

Эксплуатация

Управление

Автомобильный видеорегистратор Каркам QL3 Mini

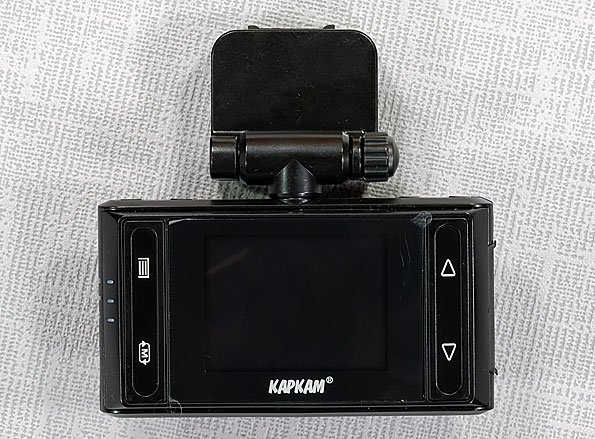

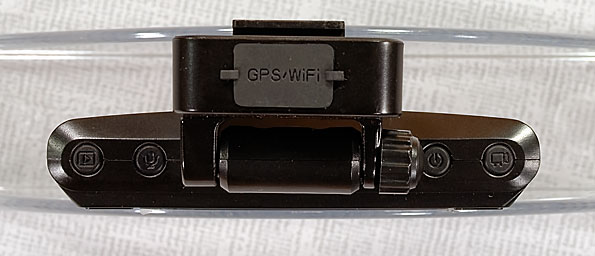

Управление QL3 Mini в точности повторяет ранее рассмотренный QS3 Eco: по 2 кнопки в каждой из 4 локаций — на верхней грани слева и справа и на лицевой тоже слева и справа. Распределяются они так:

  • левая верхняя грань: переключение в режим просмотра и включение/выключение микрофона;
  • левая лицевая грань: вызов меню и переключение «горизонтальных» пунктов меню;
  • правая верхняя грань: включение и выбор/действие;
  • правая лицевая грань: вверх по меню и вниз по меню, в режиме видеозаписи — увеличение и уменьшение экспокоррекции.
Автомобильный видеорегистратор Каркам QL3 Mini

А вот конструкция самих кнопок претерпела изменения: если у QS3 Eco все они были чётко тактильно различаемы, то у QL3 кнопки на лицевой панели обозначены лишь визуально — поверхность корпуса ровная, под ней находятся мембранные переключатели. С одной стороны, это не позволяет нащупать нужную кнопку, не глядя на устройство, однако с другой стороны это и не нужно: те элементы управления, которыми может возникнуть необходимость воспользоваться в движении, сосредоточены на верхней грани и оформлены вполне традиционно.

Автомобильный видеорегистратор Каркам QL3 Mini

Устройство имеет 5 разъёмов.

  • На основном корпусе:
    • microSD;
    • miniHDMI;
    • miniUSB.
  • На ответной части крепления:
    • GPS/WiFi;
    • питание.

При этом разъём «Питание» физически тоже является miniUSB, но суть у них разная: в «Питание» что ни втыкай — компьютер ли, блок ли питания, действие всегда будет одно: видеорегистратор включится и начнёт запись. Если адаптер питания воткнуть в miniUSB — начнётся зарядка, но устройство не включится. А вот если в разъём miniUSB воткнуть кабель, идущий от компьютера — прибор включится и предложит 3 варианта на выбор: включить запись, начать процесс зарядки или стать картридером.

Разъём на верхней грани кронштейна типа USB A female, подписанный «GPS/Wifi», насколько мы поняли, предназначается для подключения врешнего приёмника GPS или приёмопередатчика Wi-Fi. Правда, никакой информации о том, какие адаптеры WiFi совместимы с данным устройством и как он может их использовать, мы не нашли.

На нижней грани корпуса расположилась редкоиспользуемая кнопка Reset.

Автомобильный видеорегистратор Каркам QL3 Mini

Подробно строение меню QL3 Mini приведено в разделе техническая и справочная информация, здесь же мы упомянем вскользь, что никаких нелогичностей мы не обнаружили, перевод выполнен безукоризненно, переусложнённости меню мы не заметили, а в целом оно как 2 капли воды похоже на меню Каркам QS3 Eco за исключением мелочей типа поддерживаемых устройствами режимов записи видео.

Основная «фишка», присущая большей части моделей видеорегистраторов Каркам — наличие встроенной памяти размером 256 МБ (реально для пользователя доступно примерно 216), которая позиционируется как резервная, и в которую можно быстро скопировать нужный видеофрагмент, перед, например, тем, как отдать SD-карточку инспектору ДПС.

Также следует помнить, что хотя видеорегистратор и поддерживает несколько длин роликов (бесконечную, 2, 5 и 10 мин), но во встроенную память при съёмке в режиме FullHD влезет только один 2-минутный ролик. Соответственно, задав любую другую длину, вы лишаете себя возможности воспользоваться встроенной памятью для резервного копирования.

Крепление

Автомобильный видеорегистратор Каркам QL3 Mini

«Лобовая» часть крепления представляет собой простую пластиковую пластинку с пазом с одной стороны и двухсторонним липким скотчем с другой. Будучи приклеена на стекло, она всегда готова «принять в себя» устройство, снабжённое на ответной части соответствующим выступом.

Автомобильный видеорегистратор Каркам QL3 Mini

Вставляется выступ в паз только с одной стороны (правой), защёлкивается движением влево до упора, «выщёлкивается» с усилием, но не очень большим. Сидит устройство в креплении уверенно, в целом нам схема очень понравилась своей простотой и надёжностью.

Совместная работа с другими устройствами

При подключении регистратора к компьютеру, как мы уже писали выше, он предлагает на выбор 3 варианта: старт, зарядка и картридер. При выборе последнего в системе появляется сразу 2 диска, они соответствуют встроенной памяти видеорегистратора и его SD-карточке.

При подключении к телевизору по HDMI, прибор начинает выводить на экран телевизора то же изображение, что и на свой собственный, последний при этом гасит. Ограничений функциональности при подключении по HDMI обнаружено не было.

Полевые испытания

Автомобильный видеорегистратор Каркам QL3 Mini

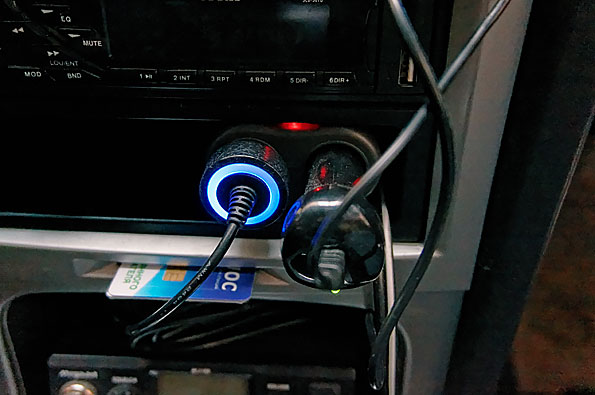

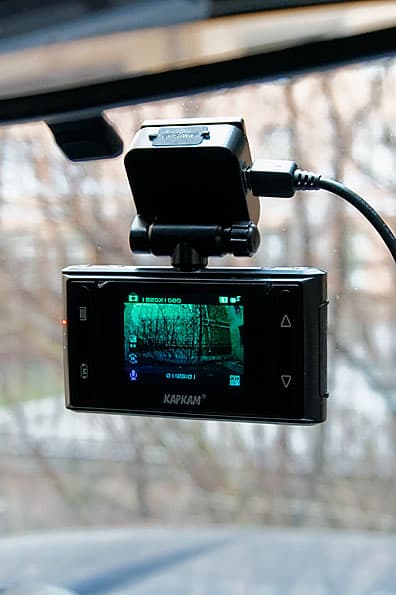

Процесс установки, даже если он происходит после первого знакомства с регистратором и без прочтения инструкции, всё равно настолько логичен и безвариантен, что занимает всего пару минут. Советуем только не забыть, что на верхней стороне видеорегистратора имеется несколько довольно нужных кнопок, поэтому «загонять» его на самый верх, почти под зеркало заднего вида — не стоит.

Автомобильный видеорегистратор Каркам QL3 Mini

Управлять видеорегистратором в процессе движения вообще не рекомендуется, но в нашем случае для «однорукого» управления (совсем отпускать руль в движении да ещё и на довольно длительное время — это уже явно что-то суицидальное) реально доступны только самые простые функции: включить/выключить видеорегистратор, включить/выключить микрофон. Очень удобно, повторимся, что никаких других значений у этих клавиш нет, поэтому не нужно думать о том, как они сработают в зависимости от режима.

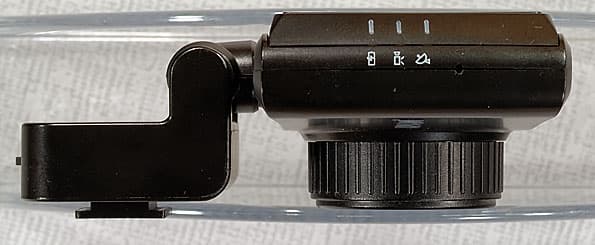

Три светодиода хорошо видны с места водителя и вполне исчерпывающе сообщают о режиме работы и наличии возможных проблем. Дополнительную радость доставляет индикатор работы адаптера питания от прикуривателя — ровное светящееся приятным синим цветом кольцо. Это, кстати, ещё и удобно: такое кольцо практически невозможно чем-то перекрыть, в отличие от точечного светодиода.

Автомобильный видеорегистратор Каркам QL3 Mini

Датчик движения не имеет регулировок по чувствительности, но судя по реакции настроен достаточно адекватно (мы традиционно используем для этого теста более-менее тихий уголок на парковке какого-нибудь большого гипермаркета).

Автомобильный видеорегистратор Каркам QL3 Mini

Датчик удара имеет всего 3 степени регулировки, и проездив некоторое количество времени по центру Санкт-Петербурга, мы единогласно проголосовали за то, чтобы дефолтной регулировкой считать низкую чувствительность — иначе количество срабатываний от кочек и выбоин делало пометку фрагмента как аварийного по сути бессмысленной.

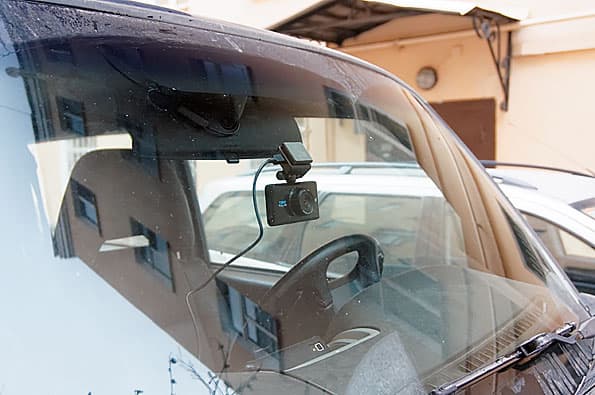

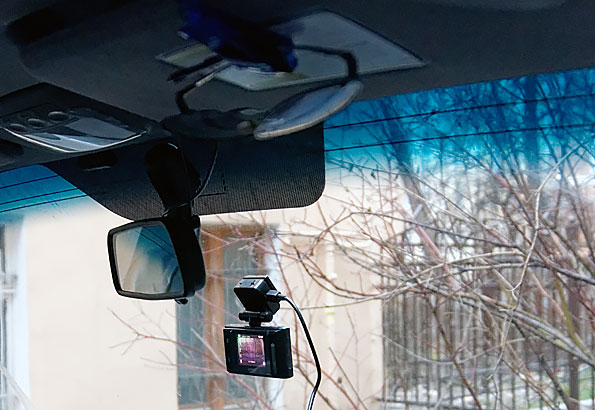

На стекле видеорегистратор заметен — хоть он и маленький, но «спрятать» его в район зеркала заднего вида не получится: пропадёт доступность кнопок, расположенных на верхней грани. С другой стороны, для тех, кто боится автомобильных воров, Каркам имеет почти идеальное крепление — регистратор снимается примерно за секунду.

А вот способность цепляться боком за лобовое стекло при мгновенном повороте в сторону водительской двери, у QL3 Mini выражена намного меньше, чем у QS3 Eco, по совершенно понятной причине: меньшие геометрические размеры.

Результаты тестов

Угол обзора

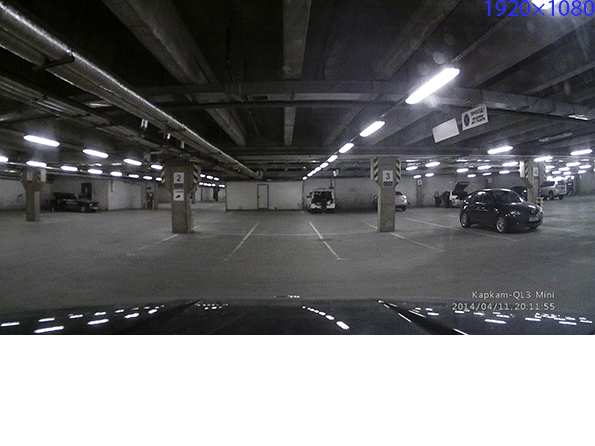

Не все видеорегистраторы имеют одинаковый угол обзора во всех поддерживаемых разрешениях и мы традиционно проверяем этот вопрос с помощью простейшего эксперимента: делаем видеозапись одного и того же вида из окна в разных разрешениях, приводим скриншоты к одному размеру и накладываем друг на друга.

Автомобильный видеорегистратор fullname

Как видите, для разрешений 1920×1080 и 1280×720, угол обзора остаётся максимальным. Для 848×480 он несущественно, но всё-таки снижается. Ну и для режима 640×480 он снижается уже существенно, что предсказуемо, т.к. у данного режима другое соотношение сторон.

Дневное видео

В качестве образцов дневной и ночной записи мы приводим видеофрагменты длиной 2 минуты, сконвертированные с помощью Handbrake в формат AVC/MP4 с уменьшением разрешения до стандартной ширины статьи (около 600 пикселов) и битрейта до 1,6 Мбит/сек. Оригиналы видеозаписей доступны для скачивания, ссылки на них приведены в отдельном разделе. За основу роликов, вставляемых в статью, берутся видеозаписи с наибольшим возможным разрешением.



Дневное видео типично «середнячковое», примерно так снимают все бюджетные видеорегистраторы. Если пытаться сравнивать его напрямую с QS3 Eco, то нам показалось, что у QL3 Mini даже чуть больше шумов в картинке. И это странно: ведь светосила у его объектива по данным производителя больше (2.0 против 2.2).

Наш любимый тест — попытка точно определить номер автомобиля по стоп-кадру с видеозаписи. Посмотрим, как герой сегодняшнего обзора справится с этим заданием днём.

Автомобильный видеорегистратор Каркам QL3 Mini

Номер определим, но картинка весьма неидеальна, с большим количеством шумов, и даже такое качество вам будет доступно только на стоящих или еле-еле ползущих автомобилях.

Ночное видео

Ночная съёмка осуществлялась с теми же параметрами, что и дневная.

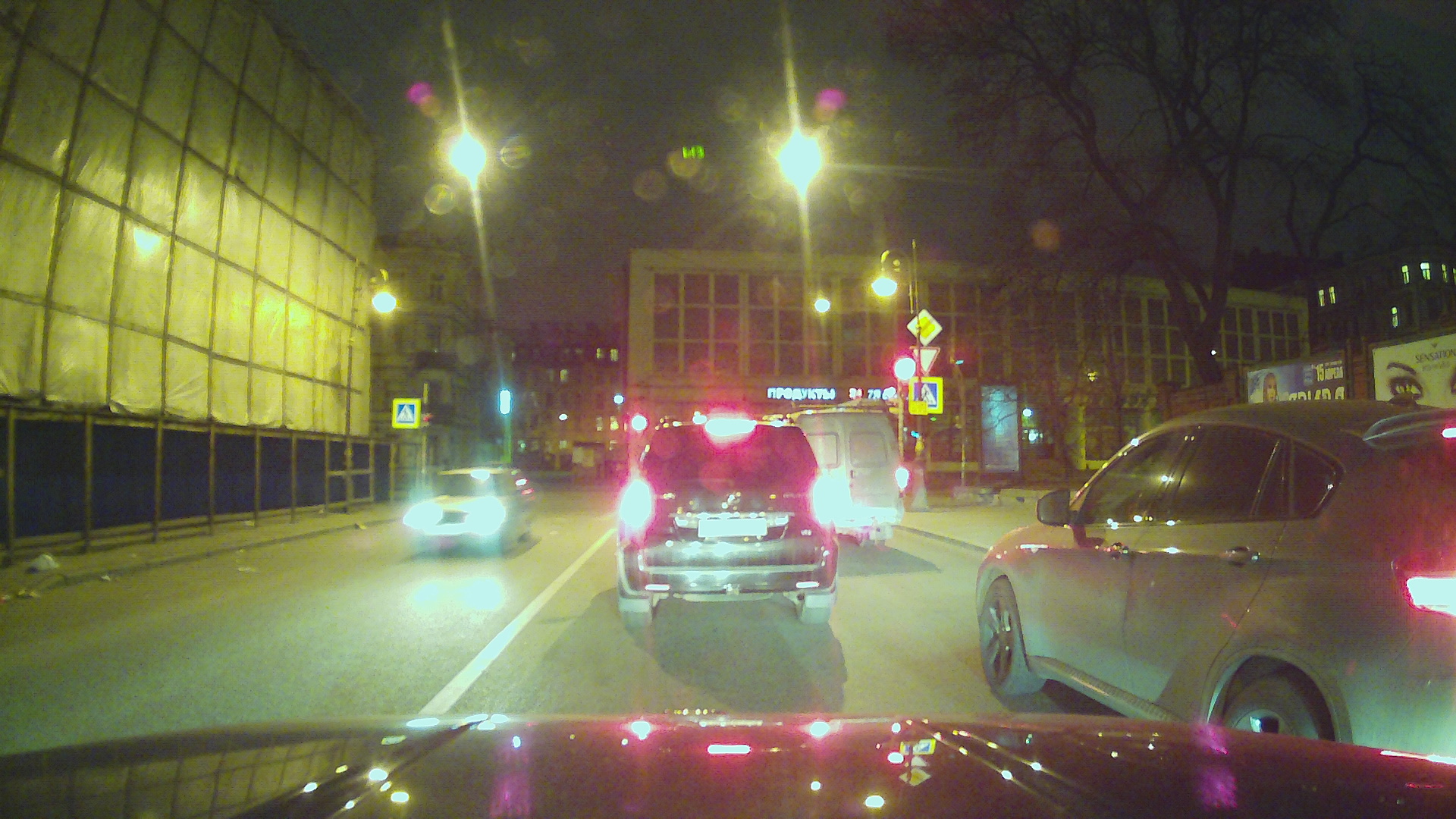

Те же самые симптомы, что у QS3 Eco: ночной видеоряд страдает «чёрно-белостью» изображения и большим количеством шумов — по всей видимости, за счёт задранной вверх светочувствительности. Это стандартные беды всех бюджетных видеорегистраторов, поэтому если для вас QL3 Mini вписывается в понятие «бюджетного» — то можете смело считать, что все они ночью примерно одинаковы. Да и днём, говоря по правде, не сильно отличаются. :)

Традиционное задание на распознавание номера, теперь в ночных условиях.

Автомобильный видеорегистратор Каркам QL3 Mini

Засветка одной фарой даже позволяет различить все цифры номера (в случае с двумя уже явный пересвет и номер превращается в белую полоску). Но, опять-таки, всё это относится только к стоящим или очень медленно двигающимся друг относительно друга автомобилям. На приличной скорости ни днём ни тем более ночью рассчитывать на распознаваемость номеров на видеозаписи не стоит.

Звук

Звук слегка «бубнящий», но в целом неплохой (опять-таки, в рамках бюджетной модели) — разговор в салоне, даже негромкий, на записи звучит чётко и разборчиво.

Фото

Автомобильный видеорегистратор Каркам QL3 Mini



Автомобильный видеорегистратор Каркам QL3 Mini

Мы продолжаем отмечать чисто технический подход инженеров Каркам к постпроцессингу фотографий: программный постобработчик даже днём «выкручивает» чувствительность, в результате чего мы получаем всегда, даже ночью, фотографии практически без тёмных мест — но очень высветленные во всех остальных. Для технического фото такой подход применим, но удовольствия от рассматривания он не предусматривает.

Техническая и справочная информация

Характеристики устройства
Производитель Каркам
Модель QL3 Mini
Количество камер 1
Датчик изображения* OmniVision OV2710
Объектив* f=3.4 f2.0 140° по диагонали
Процессор* Ambarella A2S60
Подсветка нет
G-датчик есть
GPS-модуль внешний, не в комплекте
Детектор движения есть
Экран 2’’ 3:4 TFT LCD
Динамик есть
Микрофон есть
Индикация режимов работы экран, 3 светодиода
Пульт ДУ нет
Носитель информации встроенная память 256 МБ, карта памяти SD[HC] до 32 ГБ Class 6+
Периферийные разъемы miniUSB, miniHDMI
Аккумулятор 500мАч, 3,7В, Li-Ion
Время записи при работе от батареи** 00:58:58
Диапазон рабочих температур -20°C...+40°C
Габариты 90×50×17 мм
Масса***, г регистратор 94 г, крепление 5 г
Поддерживаемые режимы съёмки 1920×1080@30, 1280×720@30, 848×480@60, 640×480@30
Старт/остановка записи по питанию, ручная, по детектору движения
Метод сжатия видео и контейнер AVC/MOV
Фрагментация видео нет, 2, 5, 10 мин
Разрешения фото 1920×1080, 2304×1296
Формат карты памяти**** FAT32, кластер 32 КБ
Версия ПО на момент тестирования 09.04.2013
Обновление ПО доступно
Дополнительные функции копирование видео с карты на внутреннюю память

* — По данным производителя.
** — На полностью заряженном устройстве включается запись, после чего ожидается выключение по разряду батареи. Указанное время — совокупная длительность видеофрагментов, обнаруженных после этого на карте памяти.
*** — Результаты взвешивания в нашей лаборатории.
**** — Файловая система на карте памяти после форматирования её средствами устройства.

Структура меню

Напоминаем, что мы описываем меню устройства в виде многоуровневого списка, при этом пункты перечисляются с максимальным соответствием действительности — в том числе с неправильным правописанием, перескакиваниями с английского на русский и обратно, некорректными сокращениями и всем прочим, если это присутствует в оригинале.

  • в режиме записи видео
    • РАЗРЕШЕНИЕ ВИДЕО
      • 1920X1080 30P
      • 1280X720 30P
      • 848X480 60P
      • 640X480 30P
    • ПЕРЕЗАПИСЬ
      • ВЫКЛ.
      • 2 МИН.
      • 5 МИН.
      • 10 МИН.
    • ЗАДЕРЖКА ВЫКЛ.
      • ВЫКЛ.
      • ВКЛ.
    • ДЕТ. ДВИЖЕНИЯ
      • ВЫКЛ.
      • ВКЛ.
    • ЧУВСТВ. ДАТЧИКА УДАРА
      • ВЫКЛ.
      • ВЫСОКАЯ
      • СРЕДНЯЯ
      • НИЗКАЯ
    • ГРОМКОСТЬ
      • 0...10
    • МИКРОФОН
      • ВЫКЛ.
      • ВКЛ.
    • МЕРЦАНИЕ
      • 50 Гц
      • 60 Гц
    • АВТОВЫКЛЮЧЕНИЕ
      • ВЫКЛ.
      • 1 МИН.
      • 3 МИН.
      • 5 МИН.
    • АВТОВЫКЛ. ЭКРАНА
      • ВЫКЛ.
      • 1 МИН.
      • 3 МИН.
    • ТВ. ВЫХОД
      • NTSC
      • PAL
    • GPS
      • ВЫКЛ.
      • ВКЛ.
    • ЧАСОВОЙ ПОЯС
      • -12...0...+12
    • ШТАМП НОМЕРА
      • ВЫКЛ.
      • ВКЛ.
    • ГОСНОМЕР
      • возможность набрать с помощью экранной клавиатуры буквенно-цифровую комбинацию из 9 знаков
    • ШТАМП
      • ВЫКЛ.
      • ВКЛ.
    • ДАТА И ВРЕМЯ
      • возможность выставить дату и время
    • ЯЗЫК
      • РУССКИЙ
      • ИЕРОГЛИФЫ
      • ENGLISH
      • ИЕРОГЛИФЫ
      • ИЕРОГЛИФЫ
      • ИЕРОГЛИФЫ
    • ФОРМАТИРОВАНИЕ
      • НЕТ
      • ДА
        • подтверждение
    • СБРОС НАСТРОЕК
      • НЕТ
      • ДА
        • подтверждение
    • ВЕРСИЯ
      • QL3 MINI-V 1.6G
  • в режиме фотографирования
    • РАЗМЕР ФОТО
      • 3М (2304Х1296)
      • 2М (1920Х1080)
    • АВТОСПУСК
      • НЕТ
      • 3 СЕК.
      • 5 СЕК.
      • 10 СЕК.
    • СЕРИЯ
      • 1 КАДР
      • 2 КАДРА
      • 3 КАДРА

При переходе в режим проигрывания, выводится список фото и видеофайлов, между которыми можно перемещаться с помощью соответствующих клавиш. Кнопка меню в этом случае действует как контекстное меню текущего файла, предлагая на выбор опции «НЕТ», «УДАЛИТЬ» и «ВСЕ».

Кнопка выбора выбирает конкретный файл и запускает его просмотр. В этом режиме кнопка меню предлагает выбор из следующих действий: удаление файла, копирование файла во внутреннюю память, выбор текущей памяти (внутренняя или SD-карта).

Оригинальные файлы

Все фрагменты видеозаписей имеют фиксированную длину 2 минуты (если протяжённость оригинала не ограничена ещё меньшей длительностью), вырезаются из оригинальных файлов с помощью программ SolveigMM Video Splitter или XviD4PSP 6 и сохраняются в том же типе контейнера, без перекодирования видео и аудио дорожек.

Редакция не несёт ответственности за воспроизводимость данных фрагментов на ваших компьютерах, т.к. это зависит от присутствия необходимых кодеков в операционной системе. На компьютере с ОС Microsoft Windows 7 x64 Ultimate SP1 с установленными K-Lite Codec Pack Basic + MPC-HC или VLC media player, все ролики воспроизводятся нормально.

Вся информация о характеристиках видео и аудио получена с помощью программы MediaInfo.

Файл Условия Характеристики Размер
видео №1 день 1920×1080@30 189 МБ
видео №2 день 1280×720@30 121 МБ
видео №3 день 848×480@60 122 МБ
видео №4 день 640×480@30 62 МБ
видео №5 ночь 1920×1080@30 199 МБ

Файл Условия Разрешение
фото №1 день 1920×1080
фото №2 день 2304×1296
фото №3 ночь 1920×1080
фото №4 ночь 2304×1296

Видео
Профиль формата Main@L4.2
CABAC Yes
ReFrames 4 frames
GOP M=1, N=8
Идентификатор кодека avc1
Вид битрейта Variable
Аудио
Формат AAC
Идентификатор кодека 40
Каналы 2
Вид битрейта Constant
Битрейт 128 Kbps
Частота 48 KHz
Общий битрейт
1920×1080@30 13.2 Mbps
1280×720@30 8.4 Mbps
848×480@60 8.5 Mbps
640×480@30 4.3 Mbps

Выводы

Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.

Если отталкиваться от Каркам QS3 Eco (что в нашем случае логично, потому что именно посредством этого видеорегистратора мы не так давно познакомились с продукцией Каркам), то можно сказать, что модель QL3 Mini — это практически никак не урезанный по функциональности QS3 Eco (не хватает разве что режима 1280×720 при 60 к/с) с чуть более хорошей оптикой (f2.0 против f2.2) и процессором Ambarella A2S60 (у QS3 Eco был A2S70). Ну и существенно меньшими размерами, конечно же.

Что это нам даёт? Более просветлённая оптика, по факту, не даёт ничего: и днём и ночью Каркам QL3 Mini демонстрирует достаточно среднее качество видео, вполне сравнимое с моделью QS3 Eco (может даже чуть-чуть хуже, хотя это, конечно, очень субъективно). Ну а меньший размер — он и есть меньший размер: кому-то это важно, а кому-то нет. Кто-то, быть может, наоборот выберет модель с бóльшим корпусом потому что у неё больше размер экрана.

В целом, учитывая разницу в стоимости, мы бы сочли QL3 Mini даже более предпочтительным устройством, но тут многое зависит от конкретных требований будущего владельца. В любом случае, качество видео в данном случае не может быть критерием выбора, т.к. оно у этих двух видеорегистраторов если и отличается, то по факту на очень несущественную величину.

Цены

Среднюю розничную цену устройства в Москве в рублях на момент чтения статьи можно узнать, подведя мышь к ценнику.

Актуальная стоимость Каркам QL3 Mini Н/Д(0)

Автомобильный видеорегистратор Каркам QL3 Mini
предоставлен для тестирования производителем
