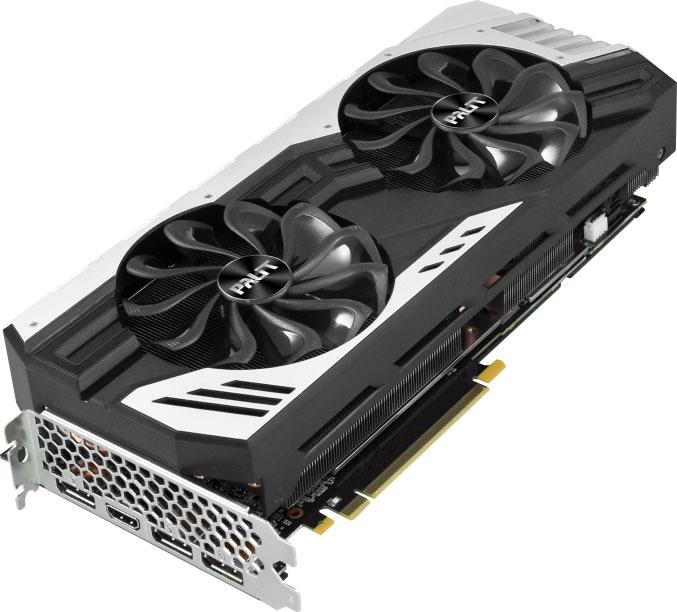

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce RTX 2060 Super Jetstream LE 8 ГБ 256-битной GDDR6
Кратко о главном

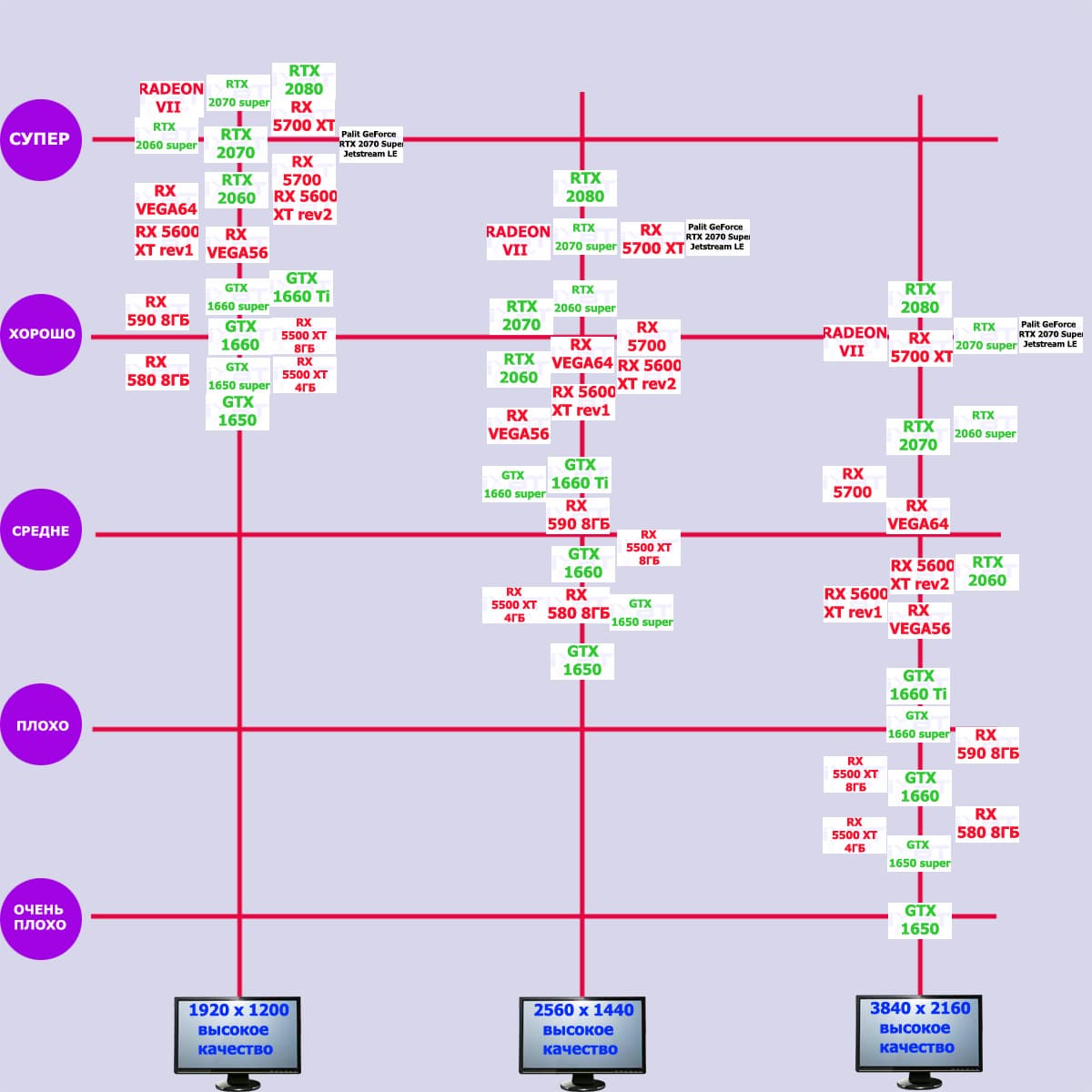

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.
Известно, что Nvidia GeForce RTX 2070 тянет большинство игр при максимальных настройках качества в разрешениях до 2.5К включительно, а стоящий на уровень выше GeForce RTX 2080 отлично чувствует себя в 2560×1440 и может «замахнуться» на 4К при максимальном качестве графики в ряде игр. «Вклинившийся» между ними GeForce RTX 2070 Super тоже отлично подходит для разрешения 2.5К, но чтобы комфортно играть в 4К, в ряде игр со сложной графикой, возможно, придется ухудшать качество — либо вернуться в 2.5К ради сохранения максимального качества.
Характеристики карты
Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.
| Palit GeForce RTX 2070 Super Gaming Pro OC 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2070 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1605—1770(Boost)—1965(Max) | 1605—1770(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 40 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2560 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 40 | |
| Число тензорных блоков | 320 | |
| Размеры, мм | 292×130×60 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 199 | 217 |
| Энергопотребление в режиме 2D, Вт | 30 | 34 |
| Энергопотребление в режиме «сна», Вт | 9 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 25,2 | 31,2 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 26,2 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 26,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 2 | 1 |
| Питание: 6-контактные разъемы | 0 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты Palit | ||
Память

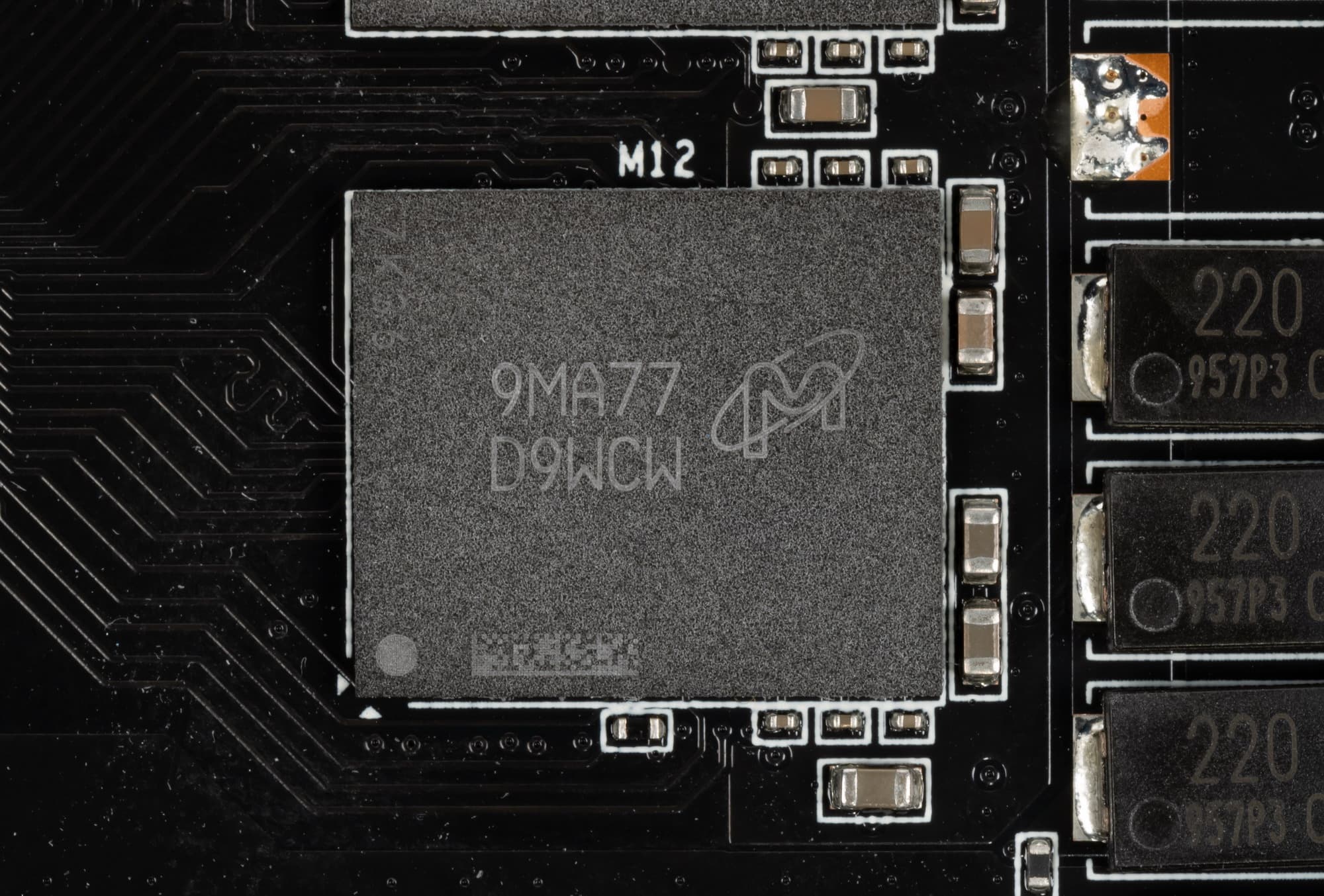

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

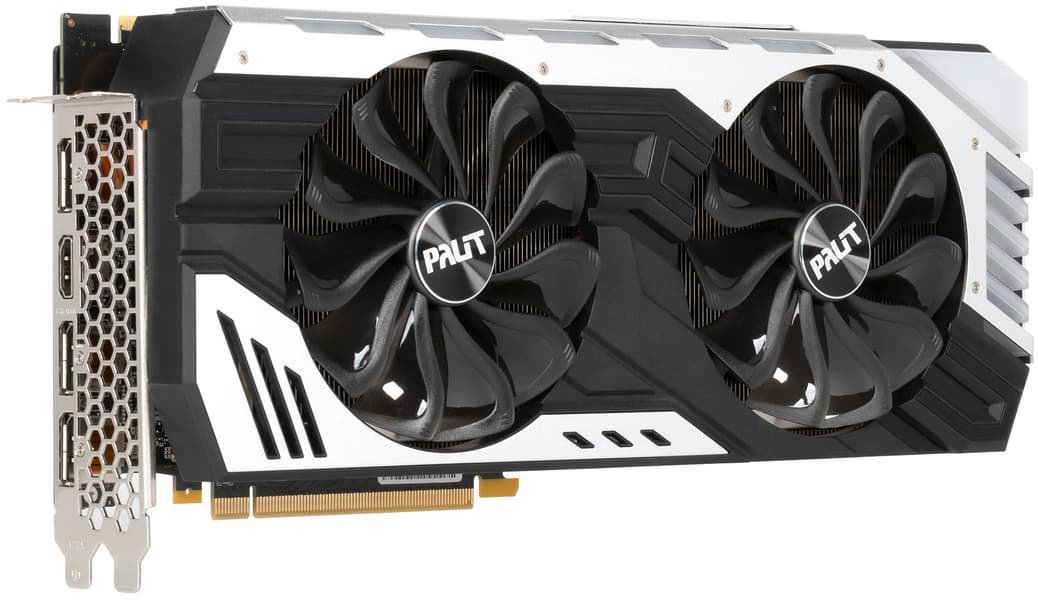

Особенности карты и сравнение с эталонным дизайном
| Palit GeForce RTX 2070 Super Jetstream LE (8 ГБ) | Nvidia GeForce GTX 2070 Super Founders Edition (8 ГБ) |
|---|---|

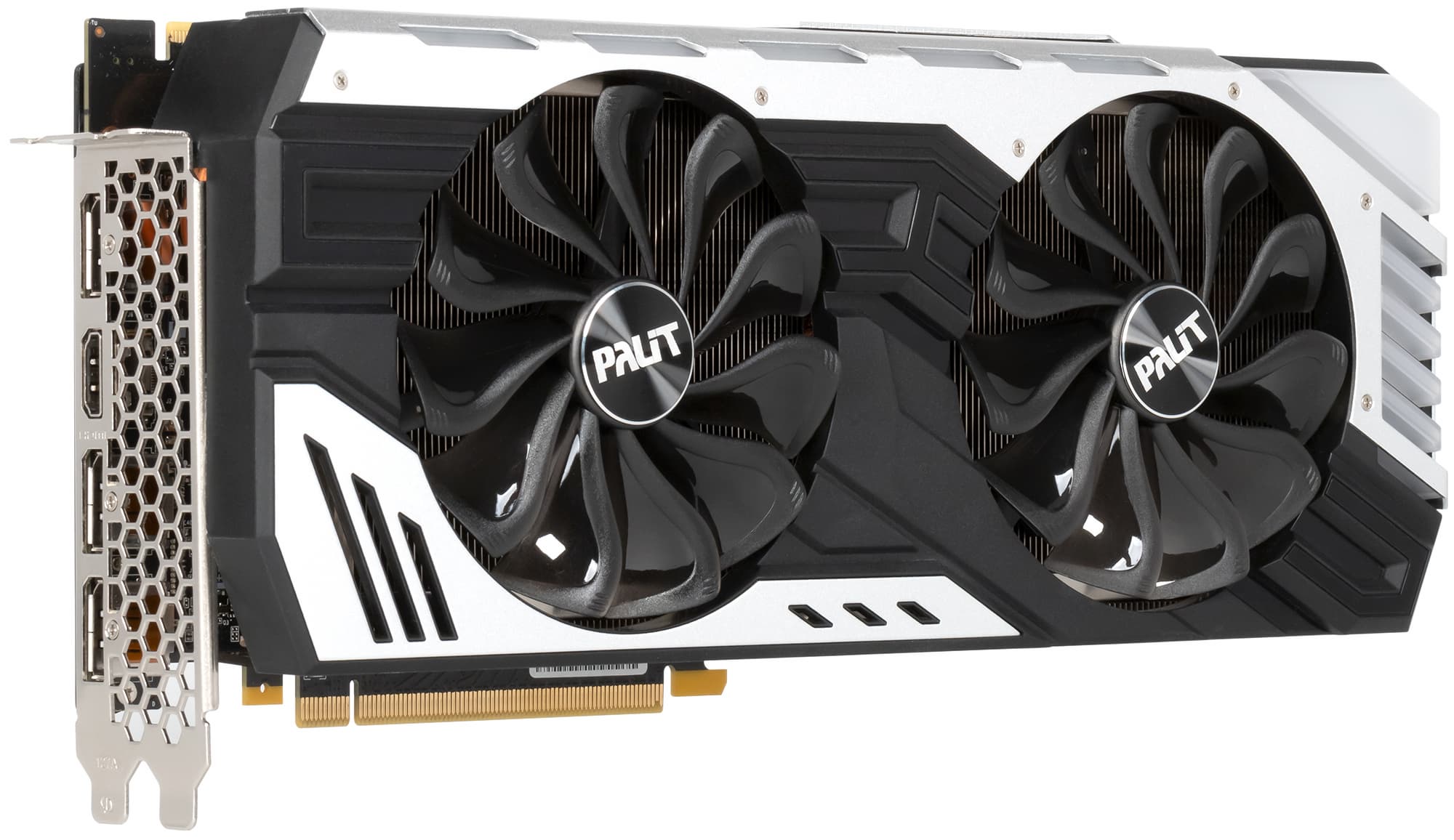

| вид спереди | |
|
|

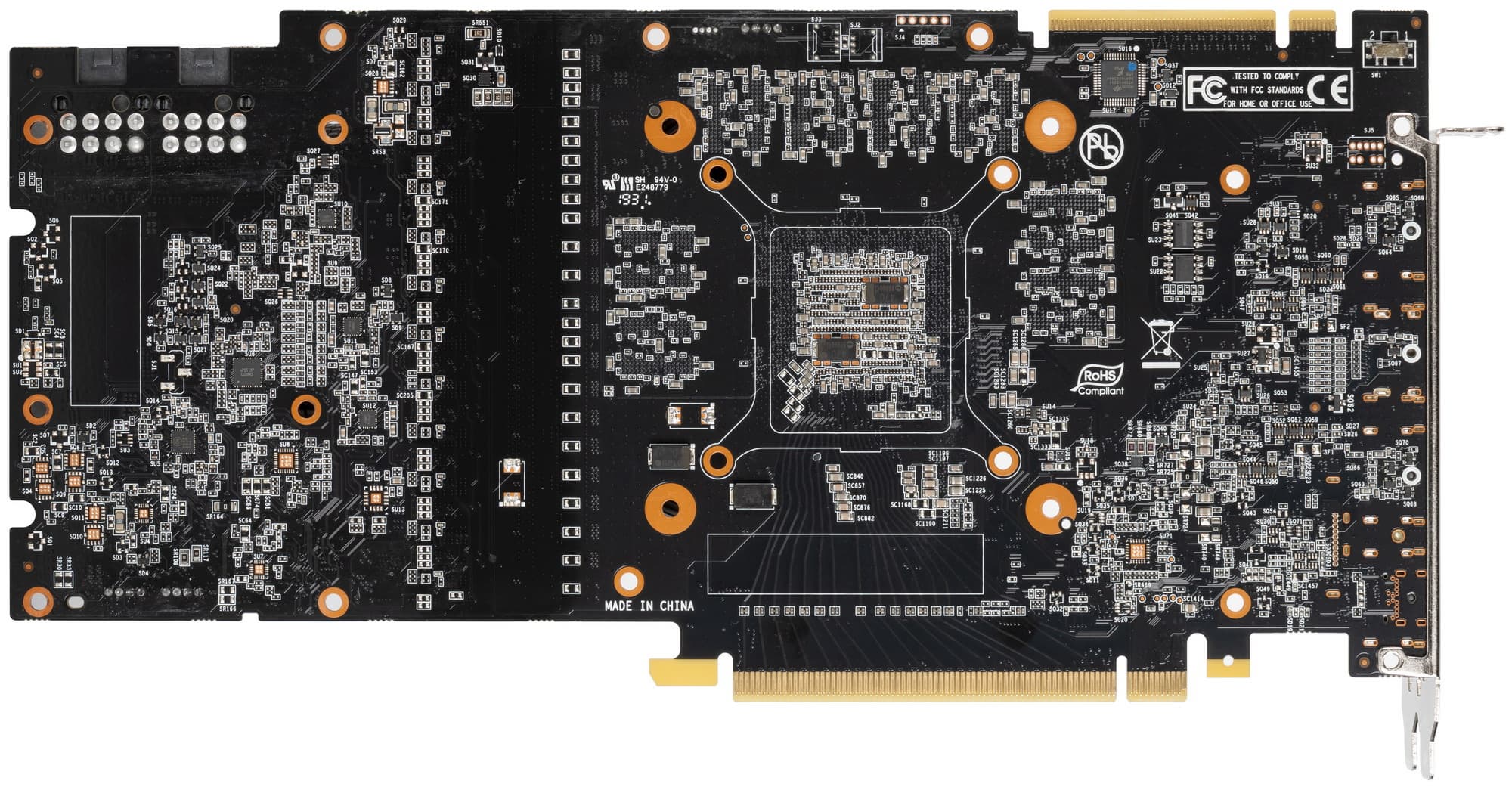

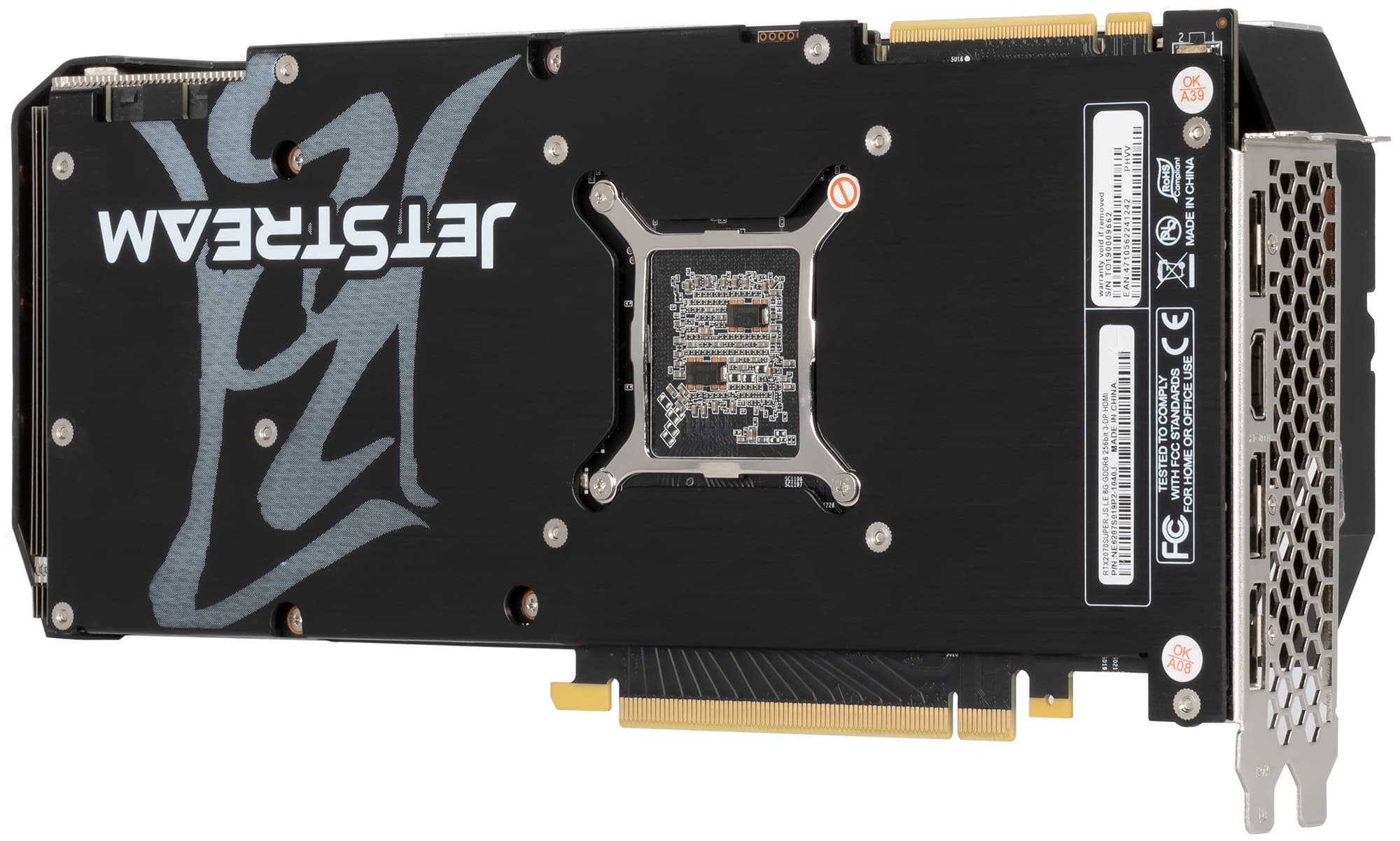

| вид сзади | |
|
|

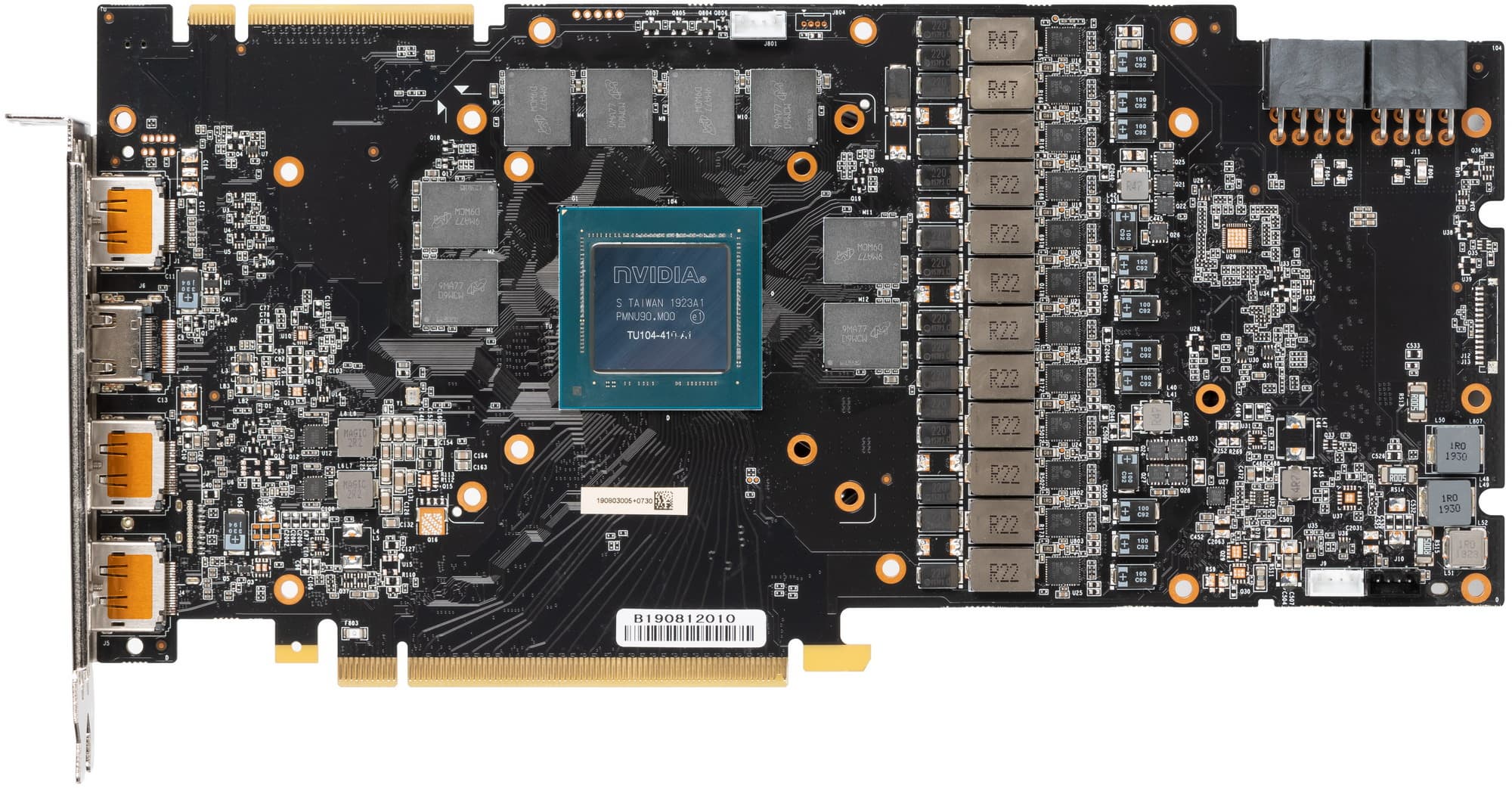

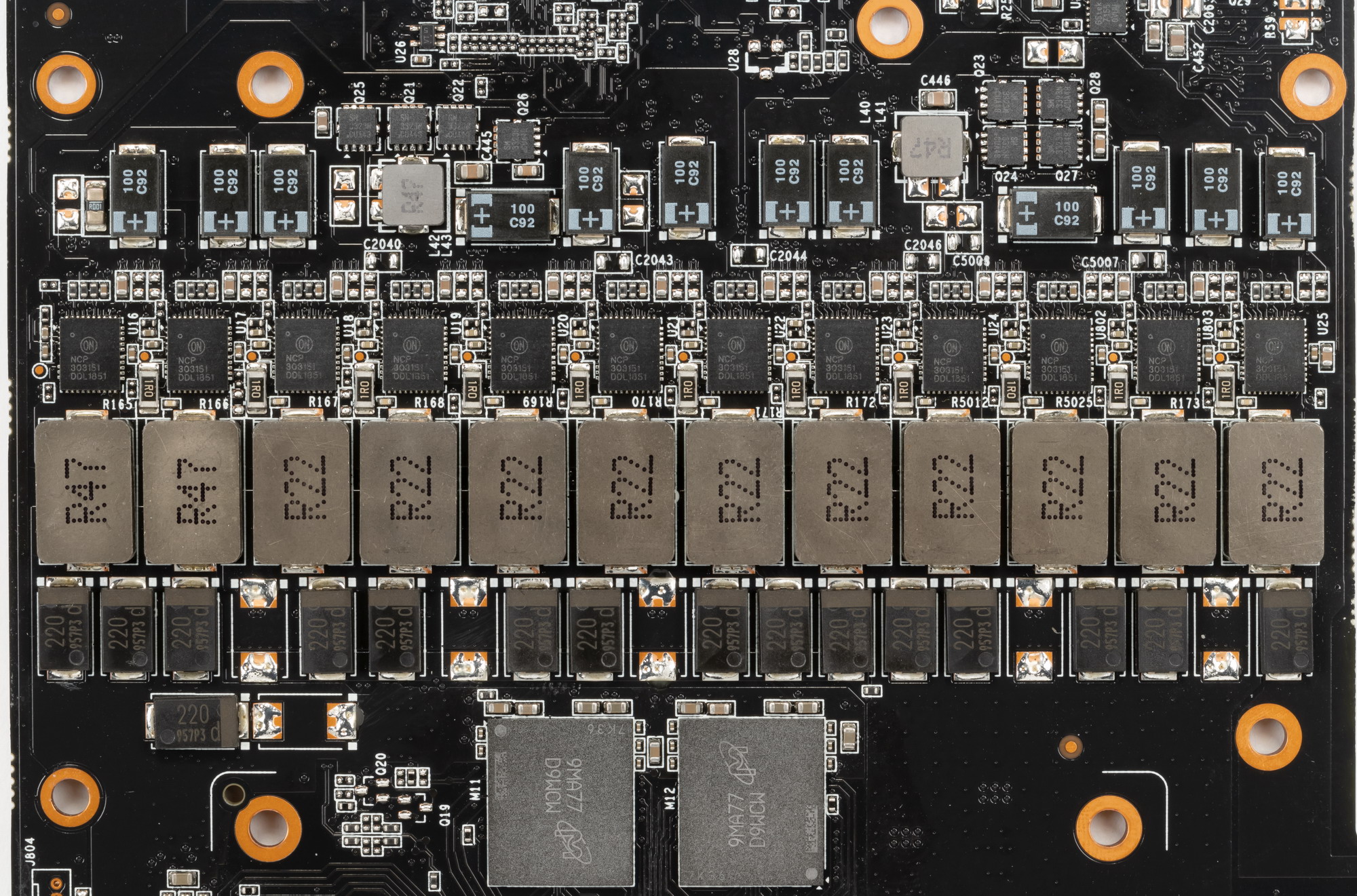

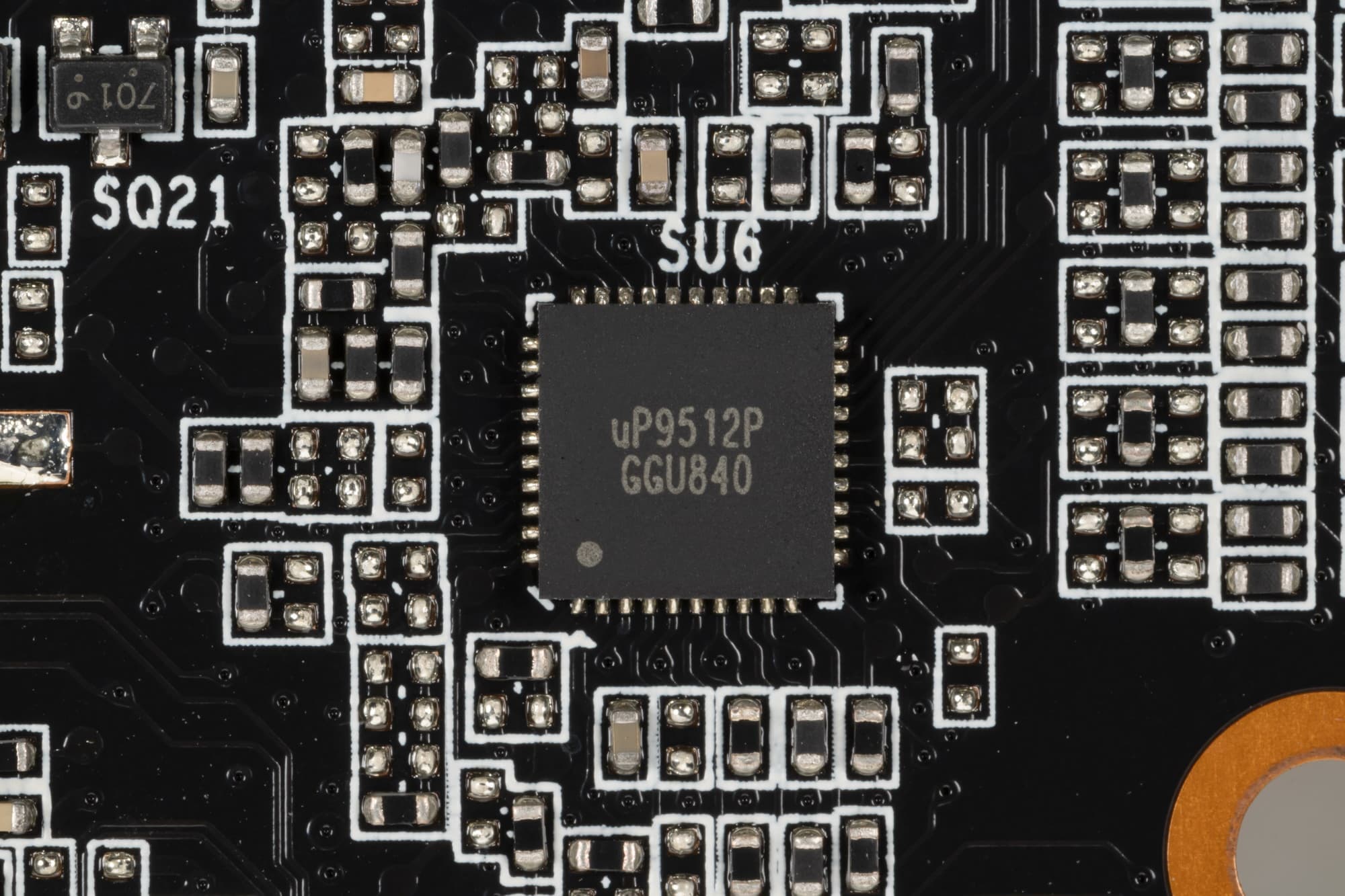

Карта Nvidia Founders Edition имеет 10-фазную схему питания (8 фаз на ядро, 2 фазы на микросхемы памяти), а у карты Palit применена усиленная схема из 10 фаз на GPU и 2 фаз на микросхемы памяти (парочка слева на фото).

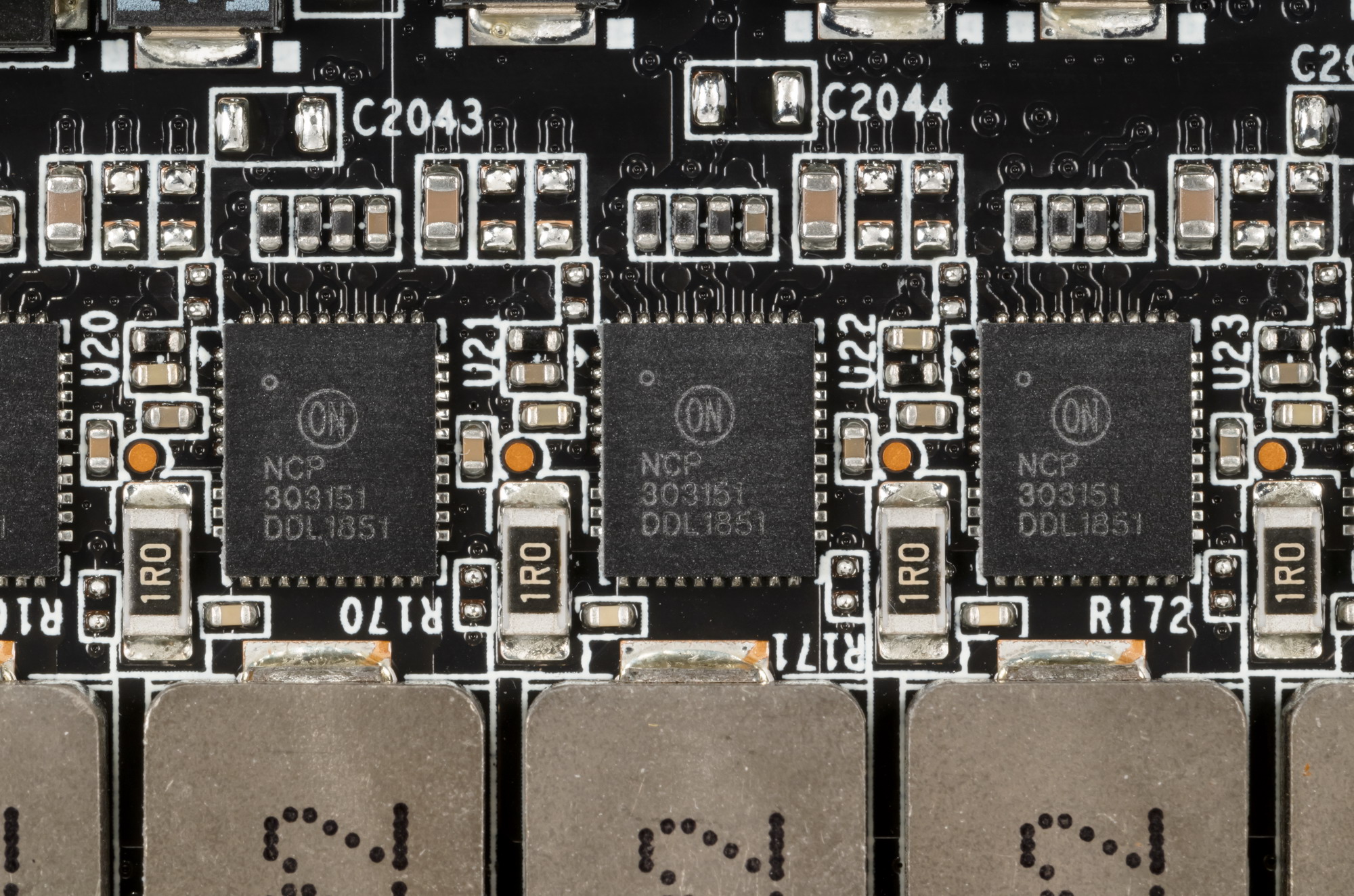

Используются транзисторные сборки DrMOS, в частности мосфеты On Semiconductor NCP303151.
Такая динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием и помогает GPU дольше работать на повышенных частотах. Схема питания GPU управляется ШИМ-контроллером uP9512P (uPI Semiconductor).

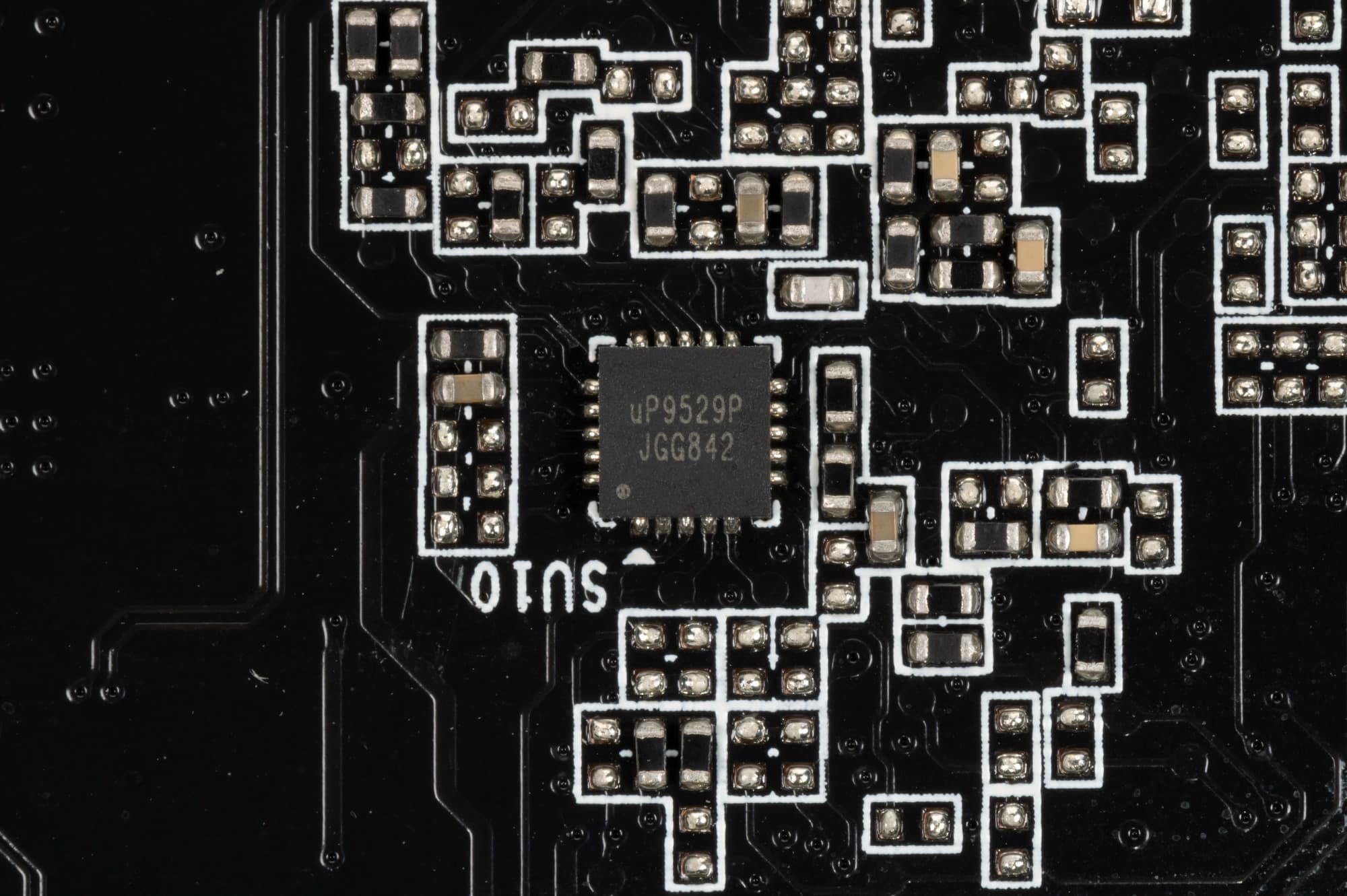

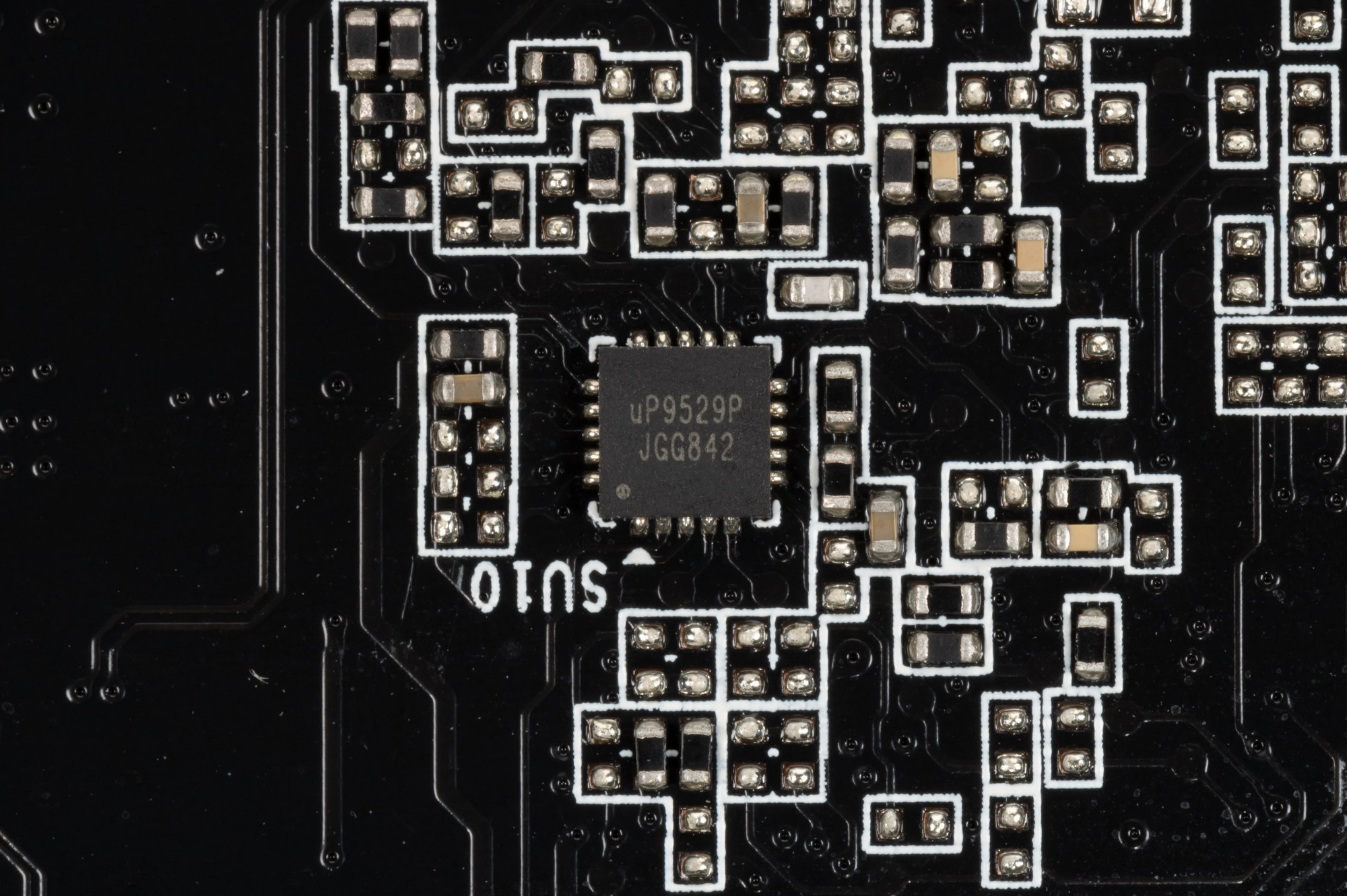

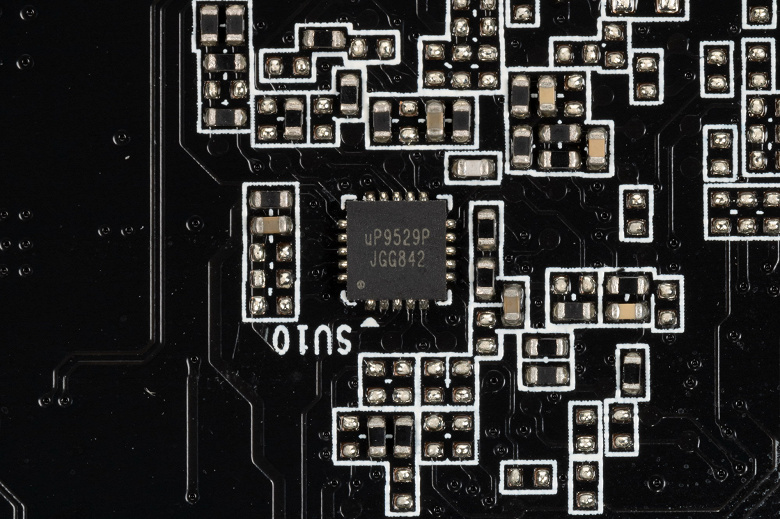

Для управления 2-фазной схемой питания микросхем памяти имеется отдельный контроллер uP9529P (uPI Semiconductor).

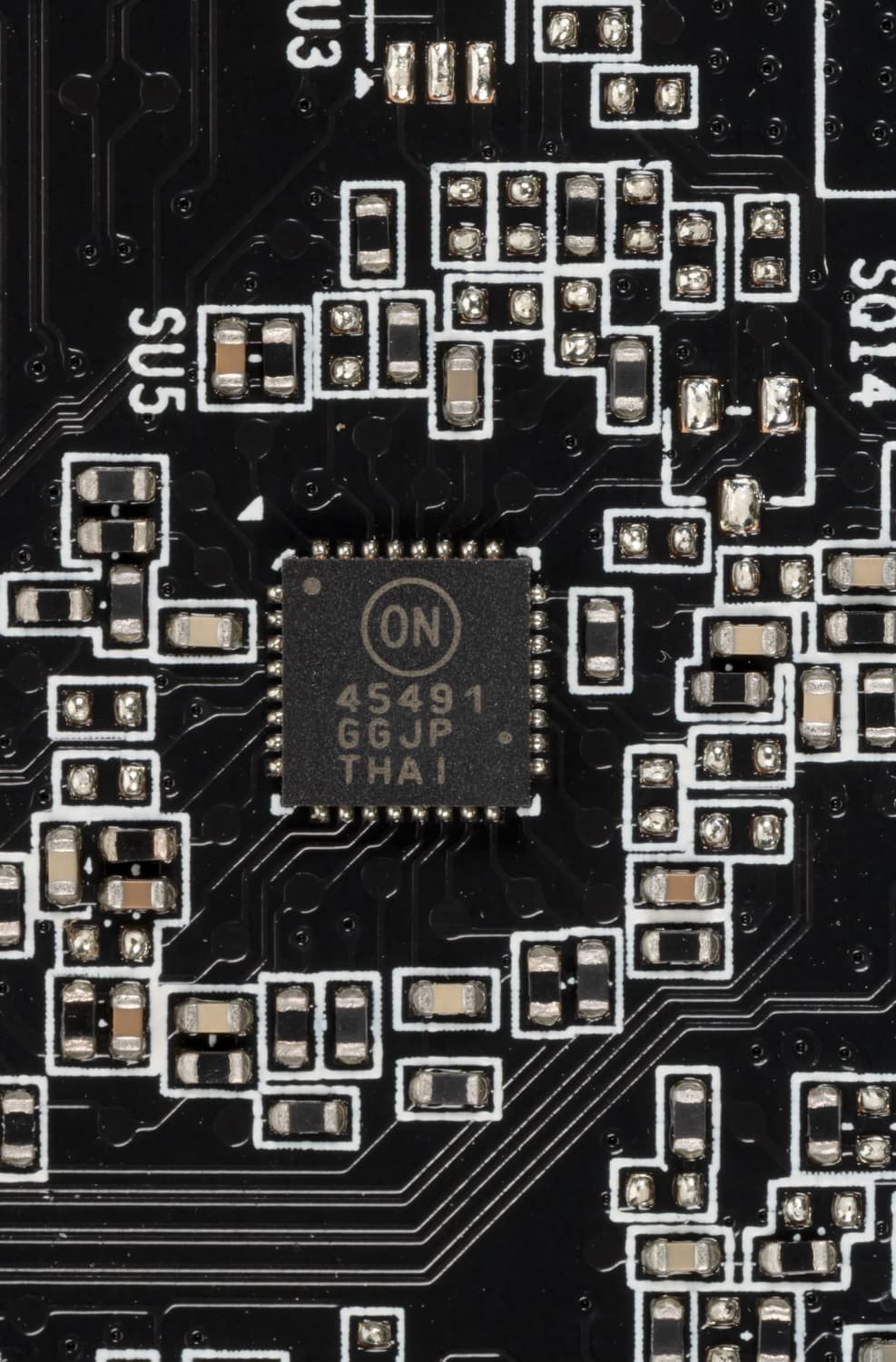

Мониторинг состояния осуществляет контроллер On NCP45491 производства компании On Semiconductor.

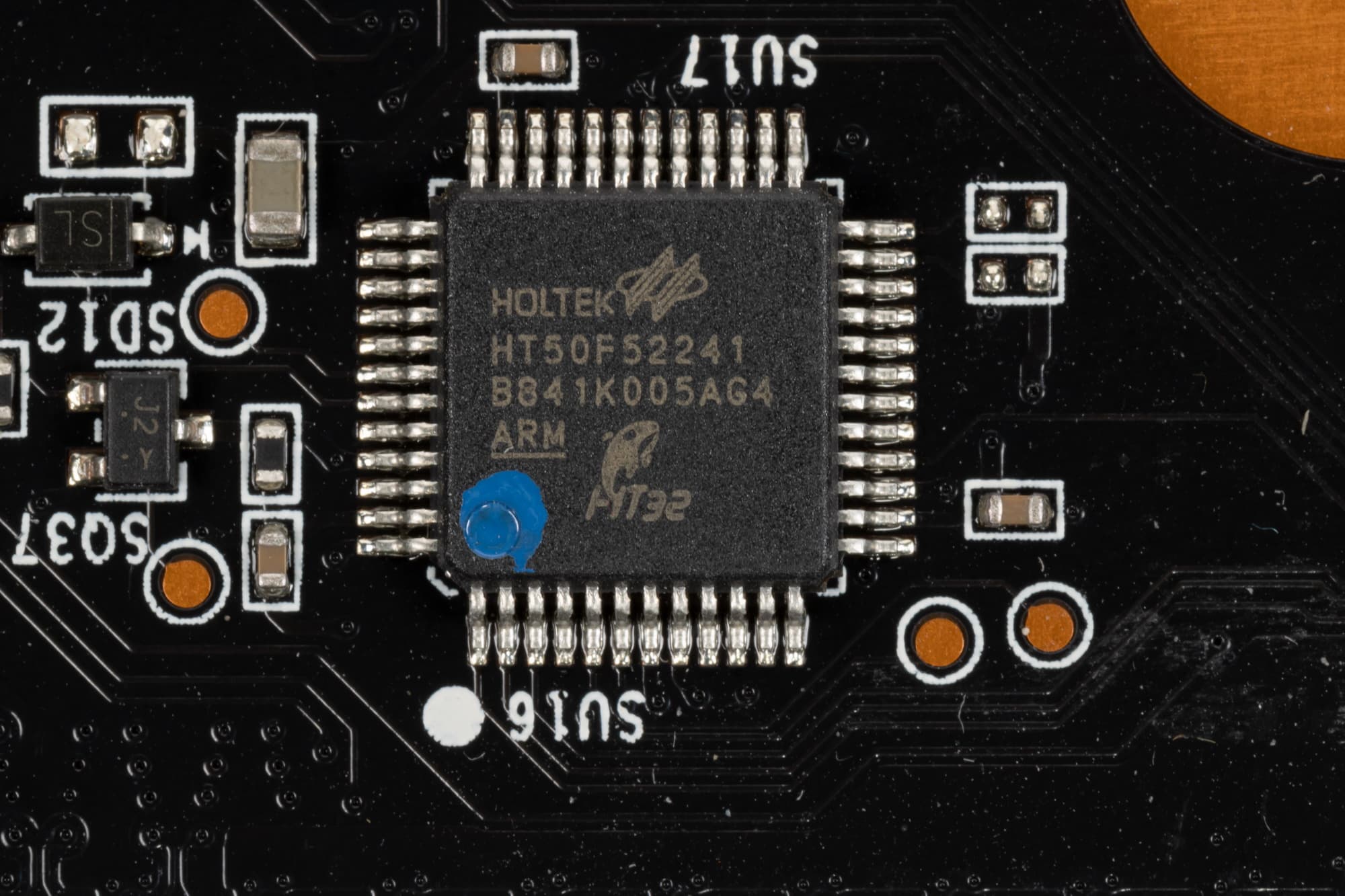

А контроллер Holtek HT50F52241 использован для управления подсветкой.
Штатная частота памяти равна референсной, как и Boost-частота работы ядра, а максимальная частота ядра на 15 МГц выше референсной. Тесты показали, что в целом прирост производительности от этого составляет около 1%, то есть карта Palit, по сути, выдает производительность референс-продукта.
Наш экземпляр карты иногда «стрекотал» дросселями.
Напомню, что наличие или отсутствие подобных звуков не зависит ни от модели, ни от партии выпуска, ни даже от конкретного экземпляра видеокарты. На этот эффект влияет сочетание конкретной видеокарты, конкретной материнской платы и конкретного блока питания. Закономерности в подобных звуках дросселей до сих пор никто найти/уловить не смог.

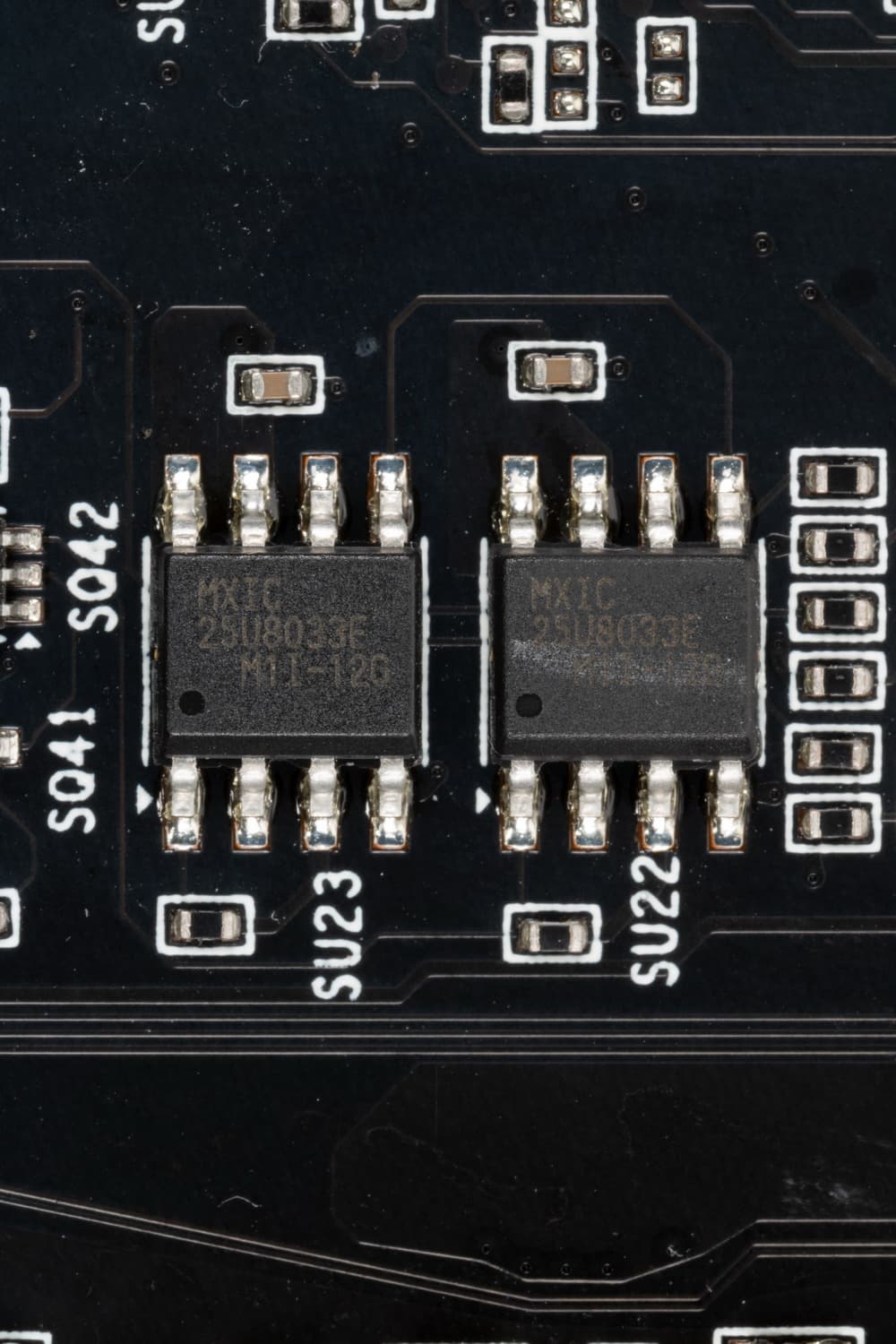

Видеокарта имеет 2 копии BIOS, на ее торце имеется переключатель для работы с ними.
Версии BIOS имеют одинаковый набор частот, но в одном варианте вентиляторы останавливаются в случае простоя карты, а в другом — нет.

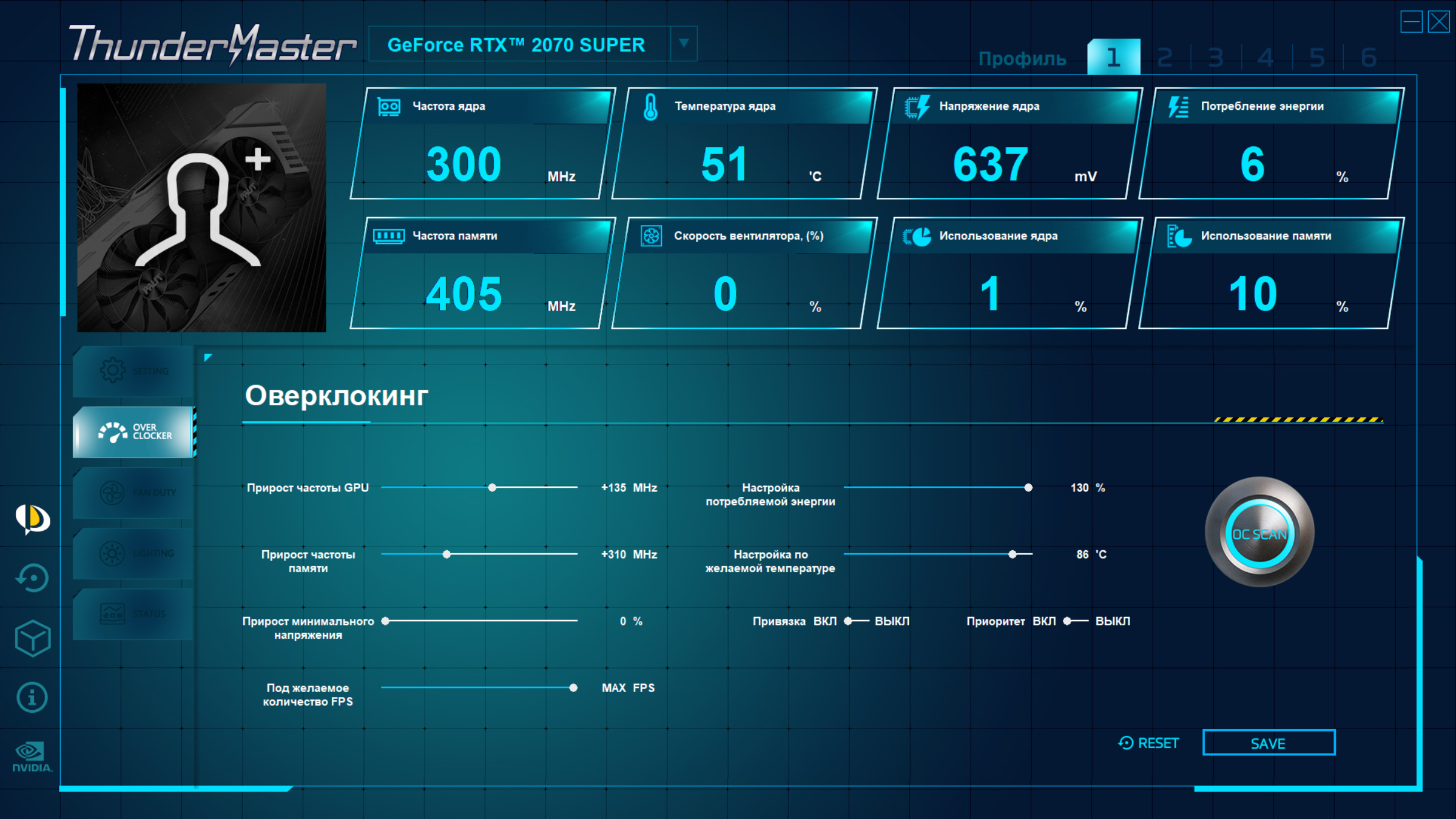

Управление работой карты обеспечивается с помощью фирменной утилиты Thunder Master (вышла новая версия с обновленным дизайном).

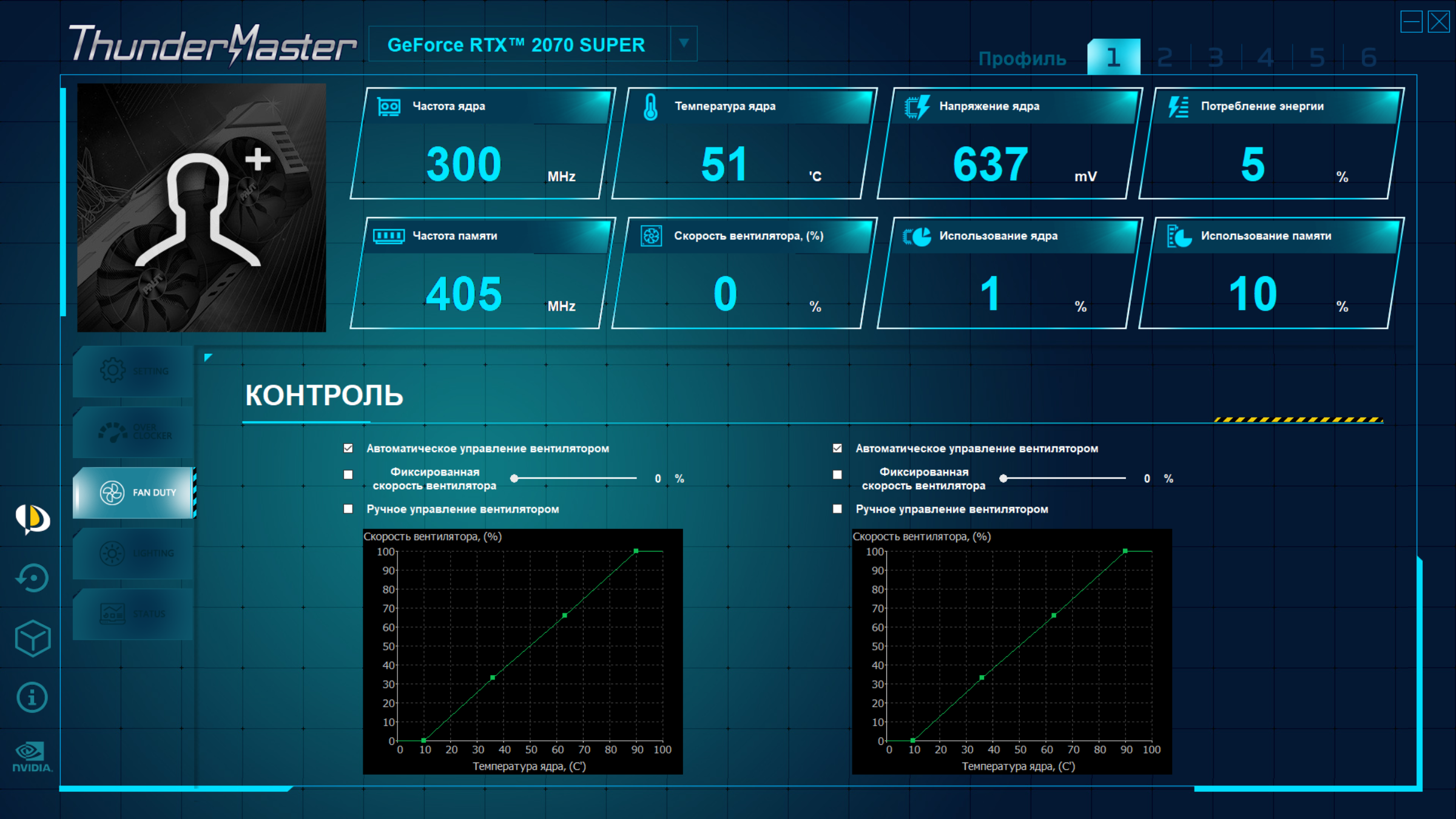

Можно не только менять частоты, но и задавать новые предельные значения температуры нагрева ядра и энергопотребления, а также управлять вентиляторами:

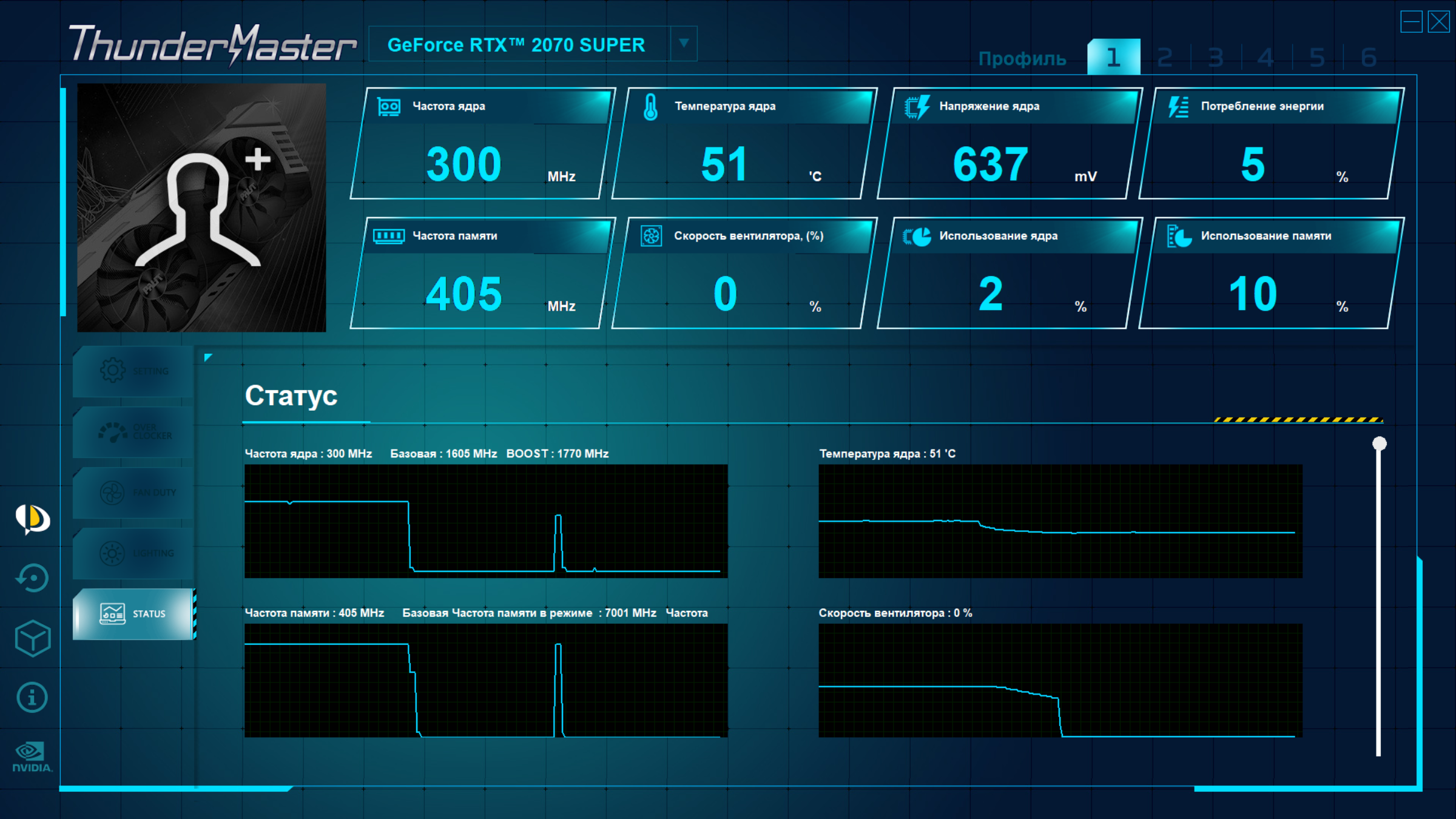

Разумеется, мониторинг также присутствует
У видеокарты стандартный набор видеовыходов: 3 DP и 1 HDMI. Дополнительный подвод питания — через два разъема (8-контактные).
Я попытался разогнать эту карту с помощью Thunder Master. В итоге карта стабильно работала при частоте GPU Boost 1910 МГц (максимум — 2055 МГц) и частоте памяти 14,6 ГГц. Разумеется, я выставлял и более высокие частоты, однако в драйверах Nvidia установлены лимиты, и, например, 15 ГГц по памяти сбрасывается до 14,6, а частота ядра не поднимается выше 2055 МГц.
Нагрев и охлаждение

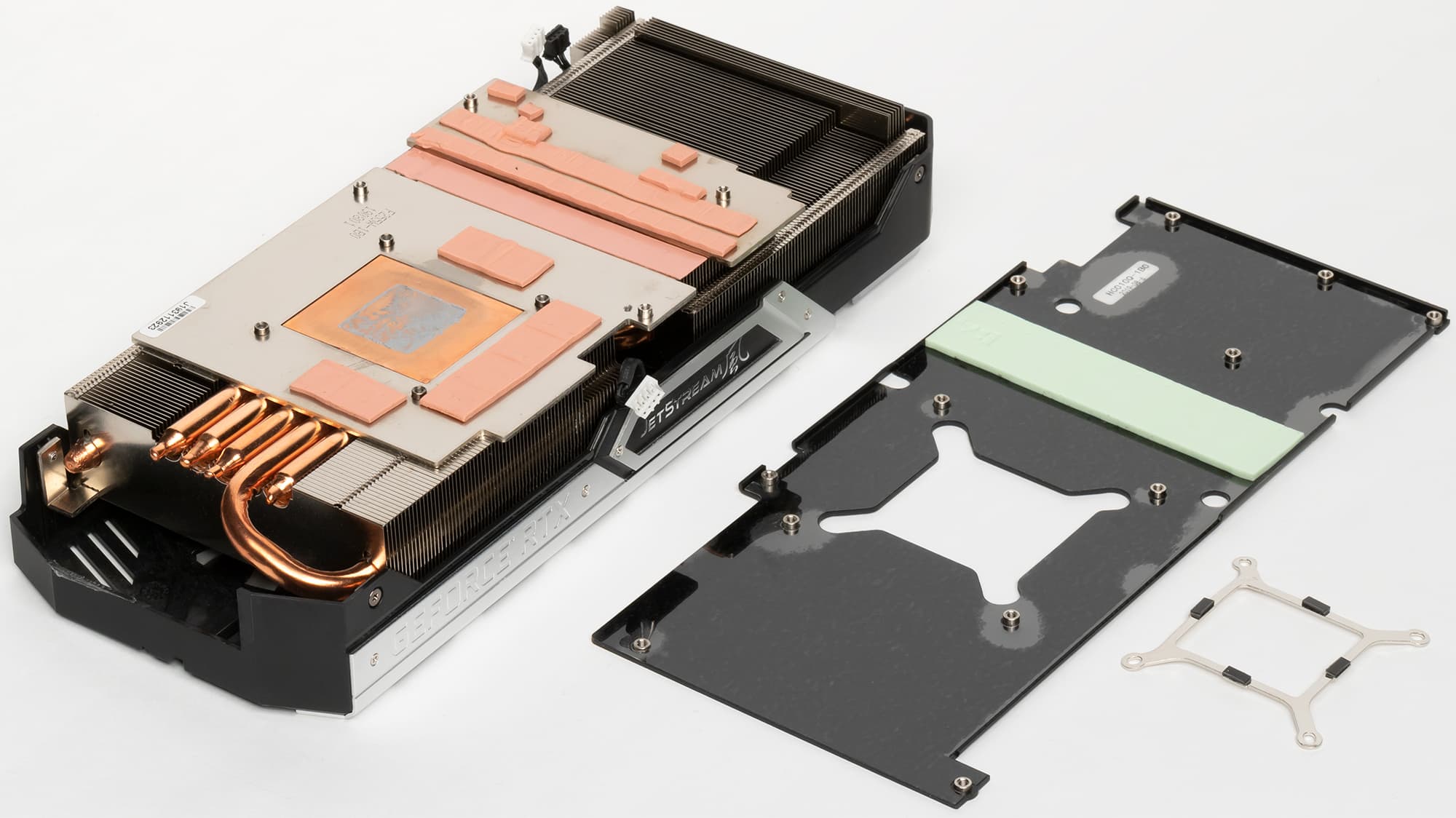

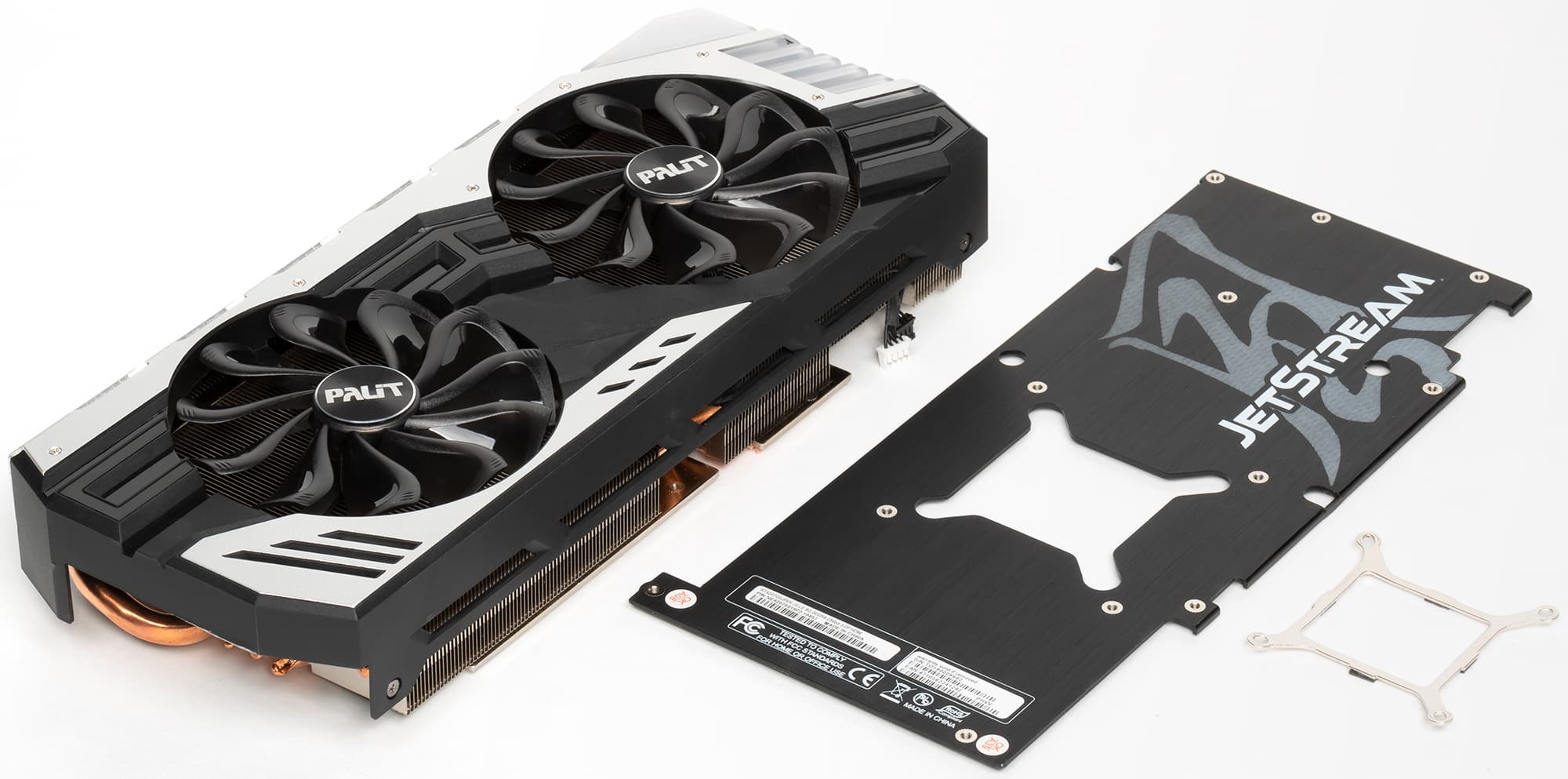

В сравнении с чуть более компактной Palit RTX 2070 Super Gaming Pro эта карта и шире, и толще (по длине и модель Super Gaming Pro была большой, куда уж длиннее 30 см!). GPU охлаждается массивным пластинчатым радиатором, который пересекают пять тепловых трубок для улучшения рассеивания тепла по ребрам. Трубки припаяны к медному основанию, которое и прижимается к GPU. Для охлаждения микросхем памяти и силовых элементов предусмотрена та же самая большая платформа-подошва. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и дополнительным охладителем PCB через термопрокладки. В итоге система охлаждения видеокарты занимает 3 слота по толщине (надо тщательно продумывать и промерять все размеры в корпусе, с учетом возможностей слотов материнской платы, а в следующий свободный слот после видеокарты не ставить плату с наличием каких-либо элементов на оборотной стороне (см. начальный ролик в статье).
Поверх радиатора установлен кожух с двумя вентиляторами 90 мм, работающими на одинаковой частоте вращения. Они не останавливаются в простое, если карта работает в режиме BIOS1, но останавливаются в режиме BIOS2.
Ролик ниже демонстрирует, что карта при старте ПК запускает вентиляторы, которые затем по мере загрузки видеодрайверов останавливаются.

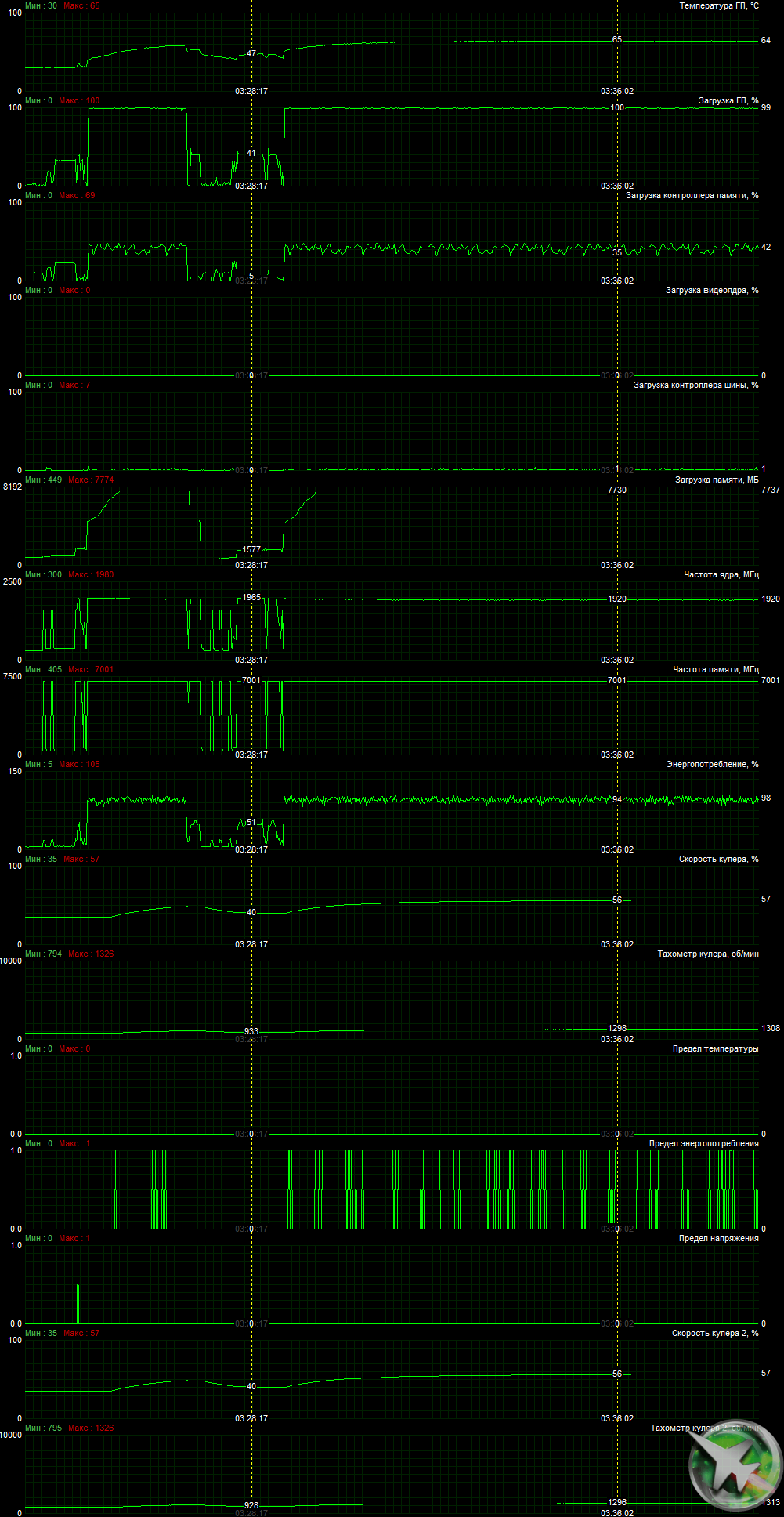

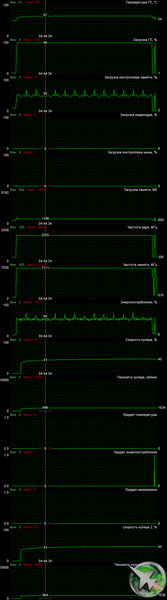

Мониторинг температурного режима с помощью MSI Afterburner:
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 65 градусов, что является отличным результатом для видеокарты такого уровня.
Максимальный нагрев — области около GPU и преобразователей питания.
При ручном разгоне шум и нагрев карты практически не менялись.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D:
- в режиме BIOS1 температура составляла 31 °C, вентиляторы вращались на частоте примерно 800 оборотов в минуту, практически не производя шума — его уровень едва регистрировался шумомером и был равен фоновому (18,0 дБА)
- в режиме BIOS2 температура составляла 34 °C, вентиляторы не вращались, шум был равен фоновому
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 65 °C. Вентиляторы при этом раскручивались до 1260 оборотов в минуту, шум вырастал до 25,2 дБА, это тихо, даже очень тихо.
Подсветка
Подсветка у этой карты присутствует в виде характерных вставок на кожухе вдоль верхнего торца, а также на хвостовой части кожуха.

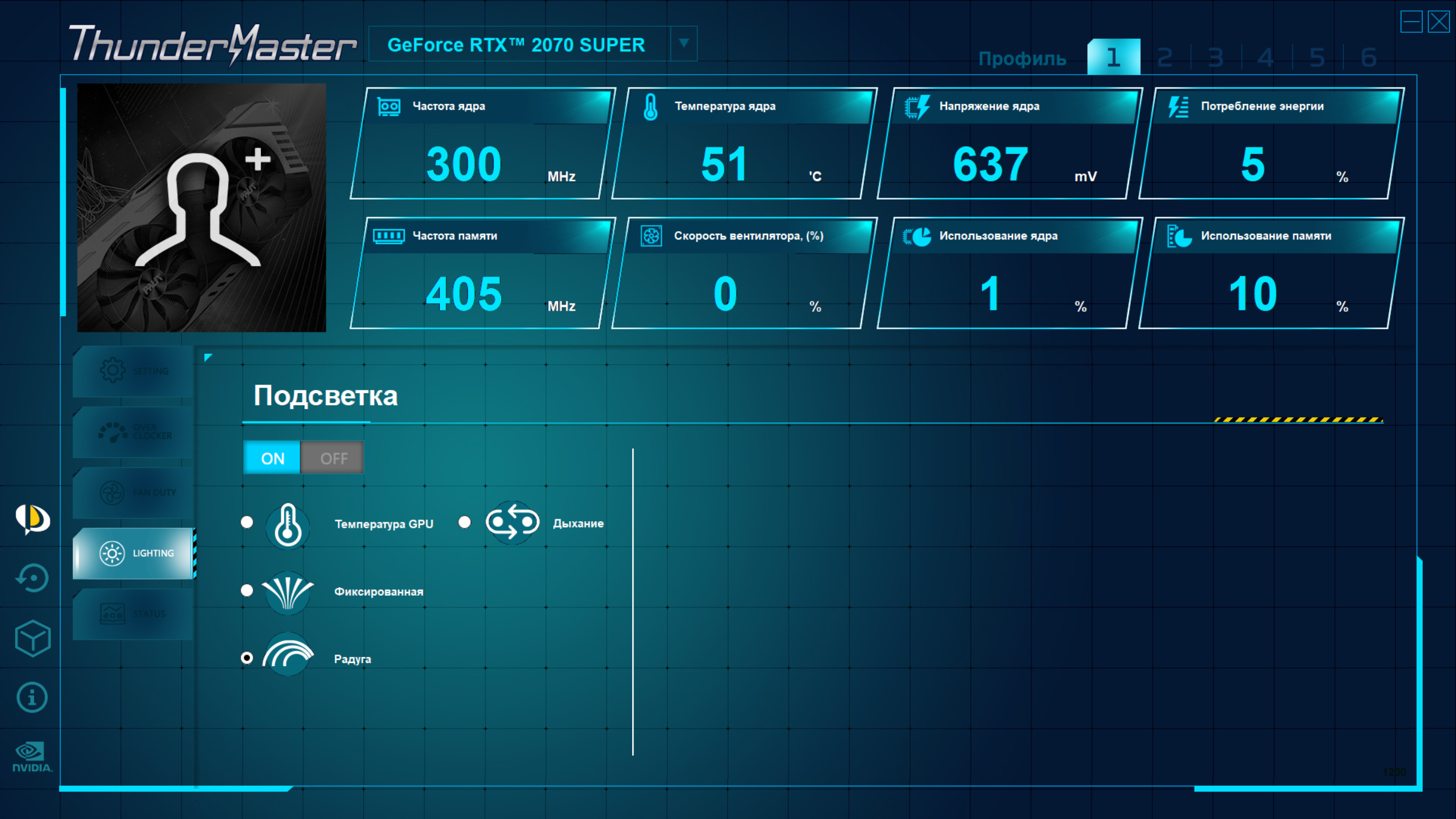

Управление свечением осуществляется через утилиту Thunder Master.
В целом подсветка неплохая, но выбор режимов очень скромный.

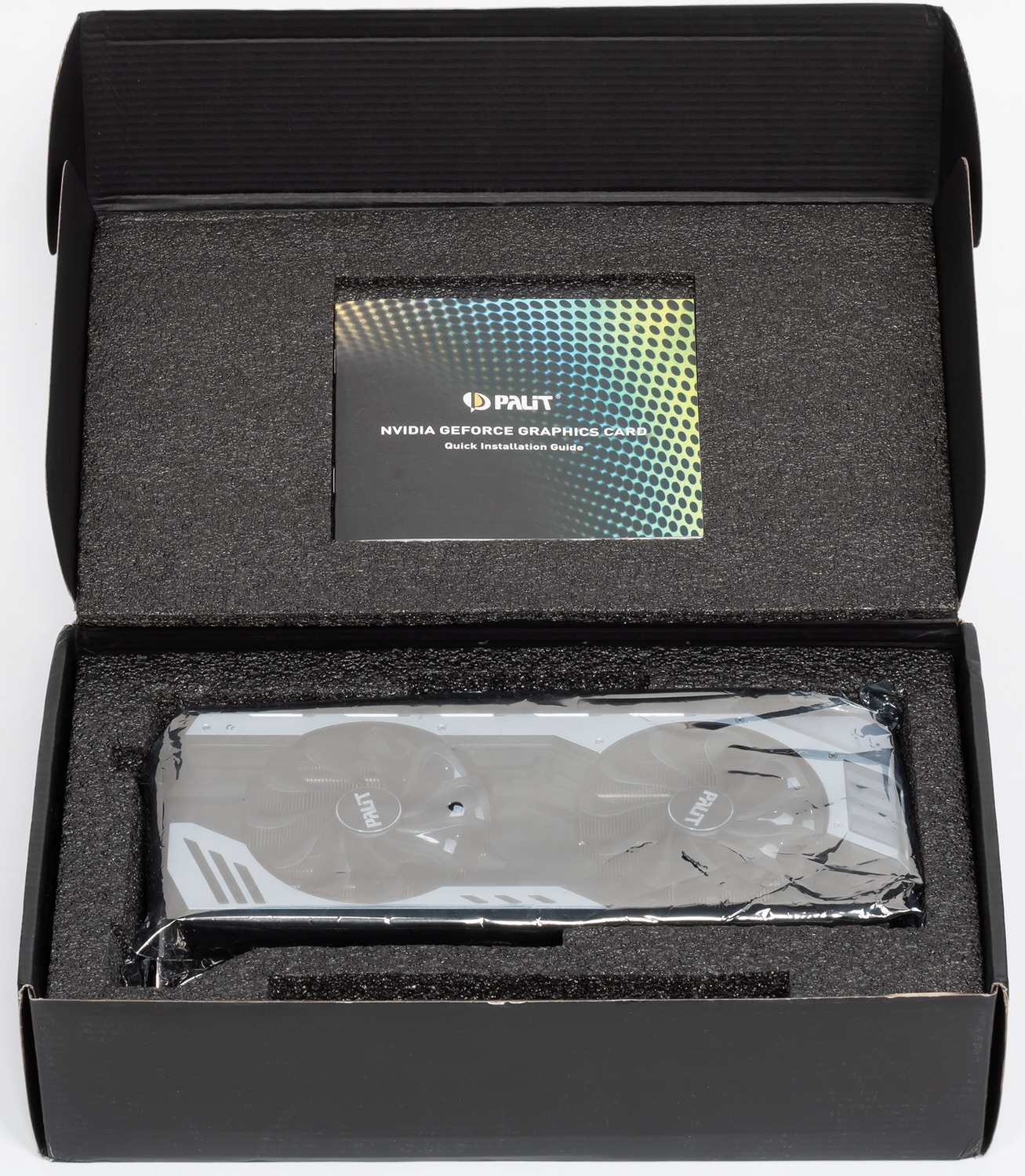

Комплект поставки и упаковка

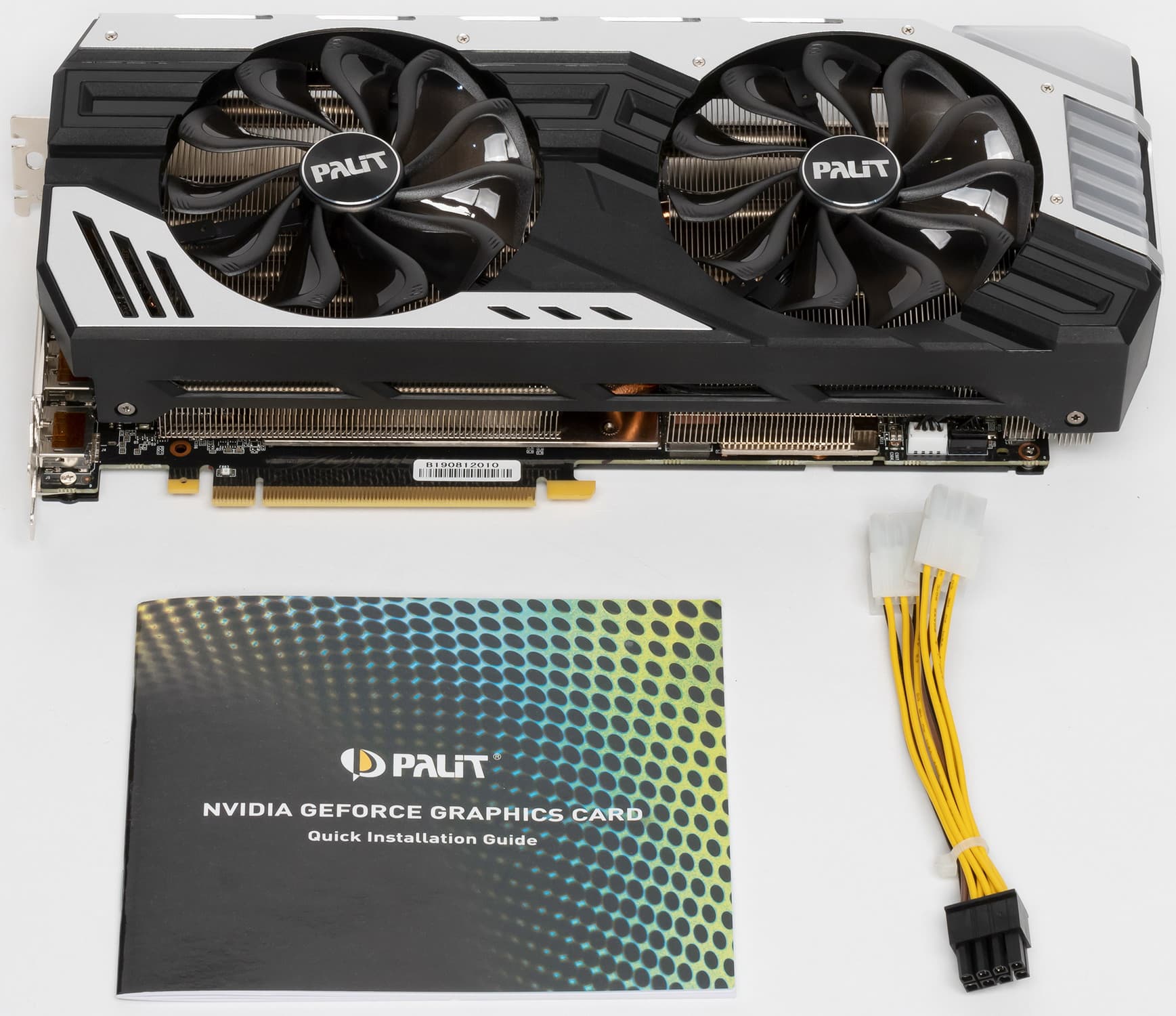

Базовый комплект поставки должен включать в себя руководство пользователя (носитель с драйверами и утилитами уже не является обязательным: все равно последние версии ПО надо скачивать с сайта производителя). Перед нами базовый комплект.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

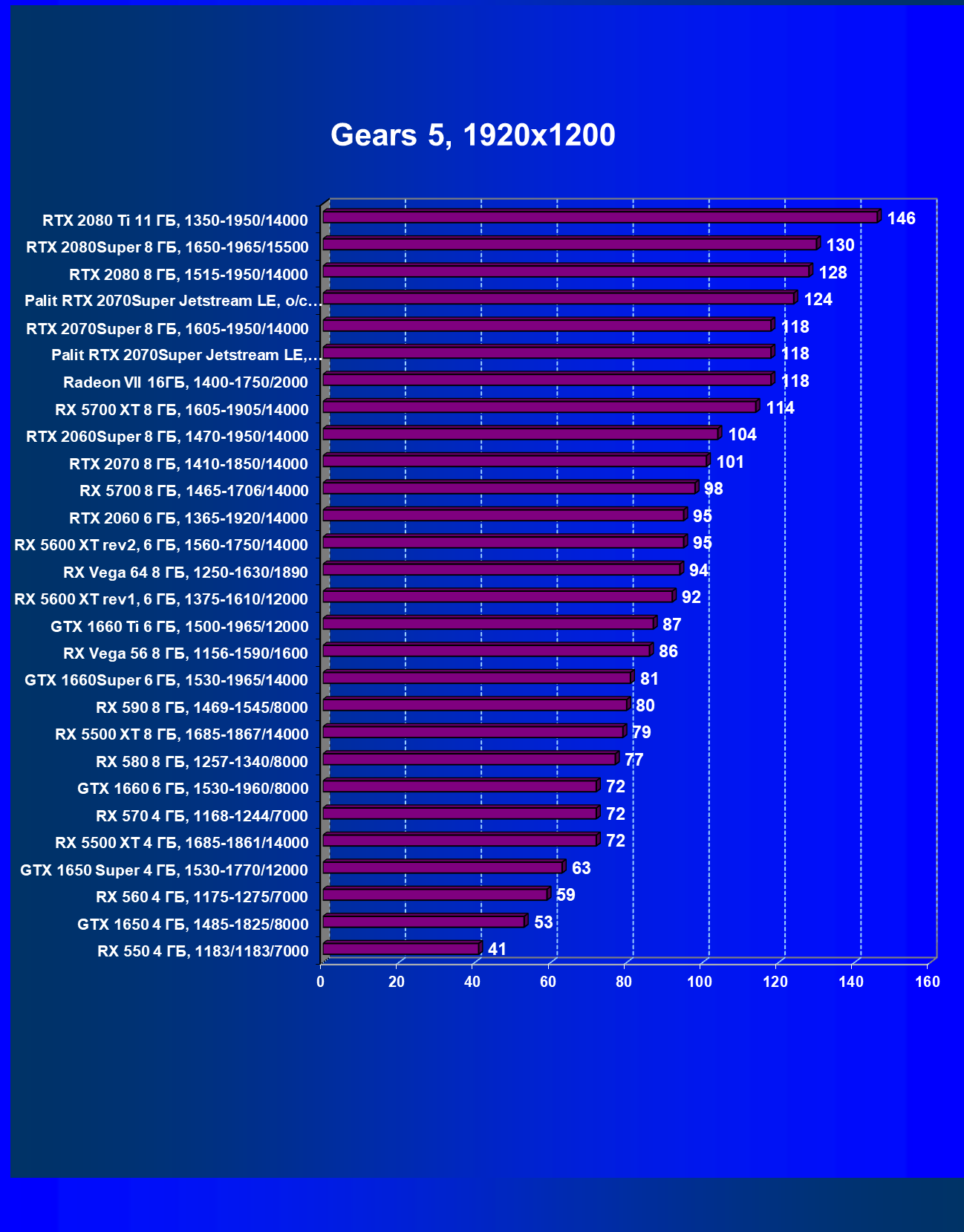

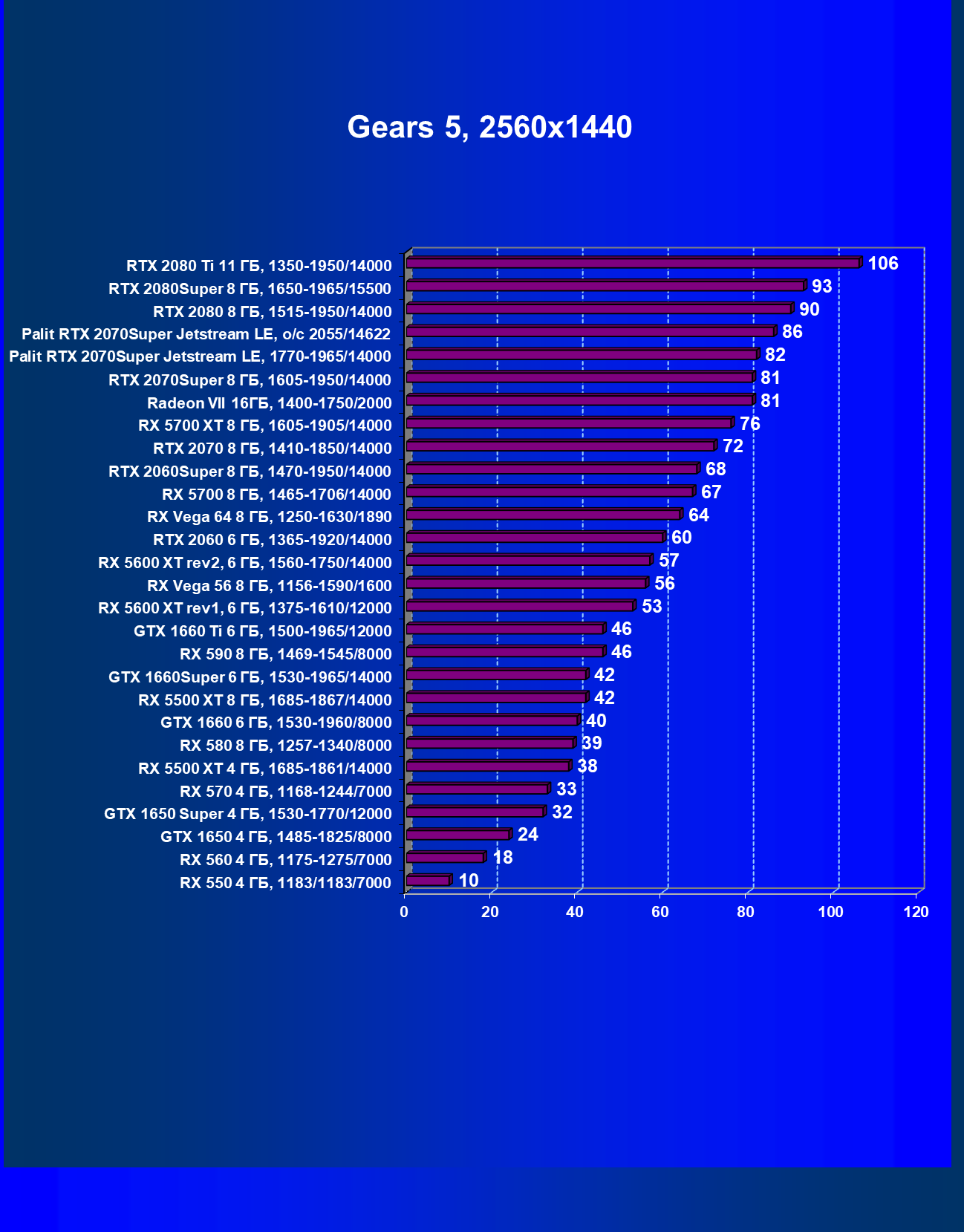

- Gears 5 (Xbox Game Studios/The Coalition)

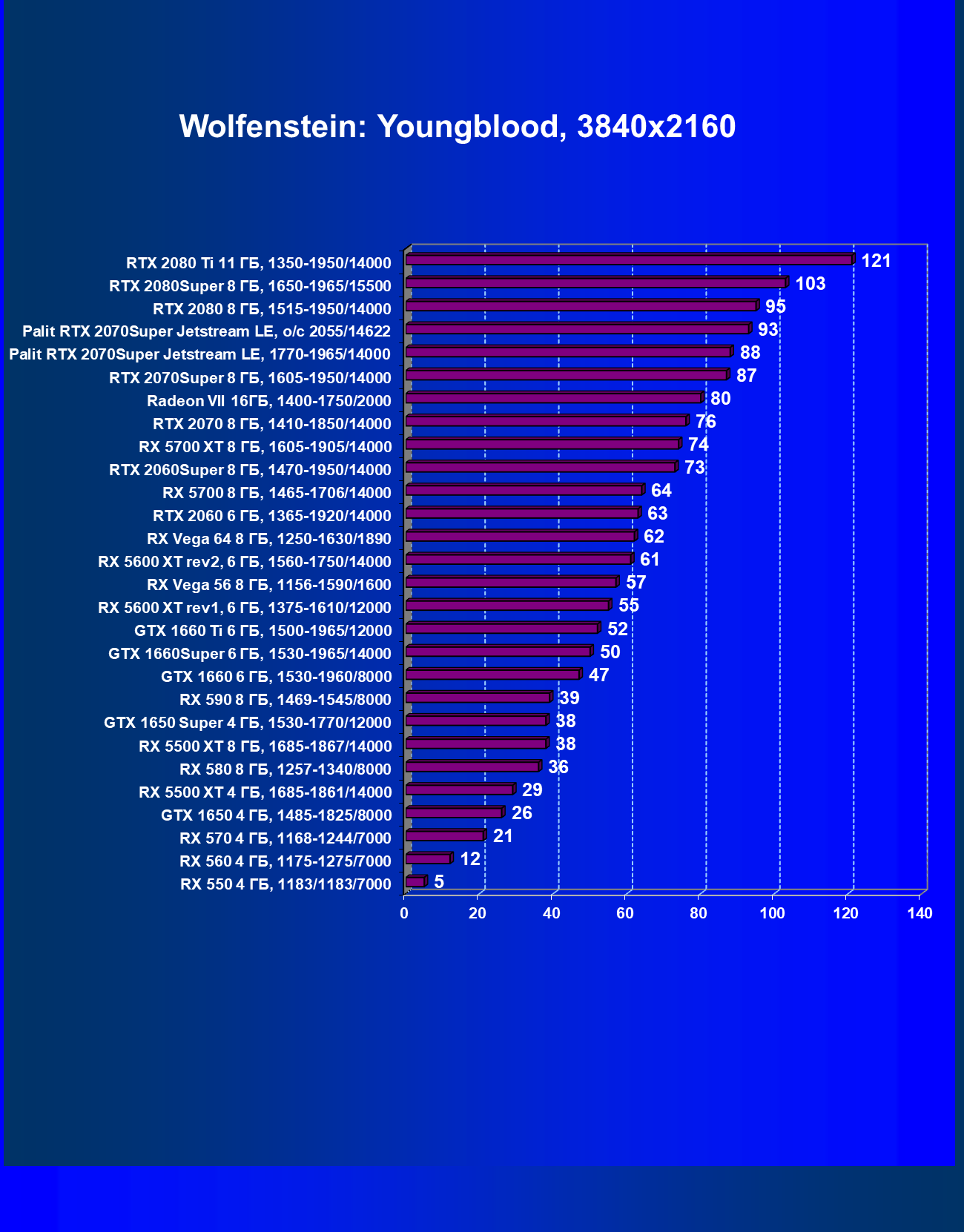

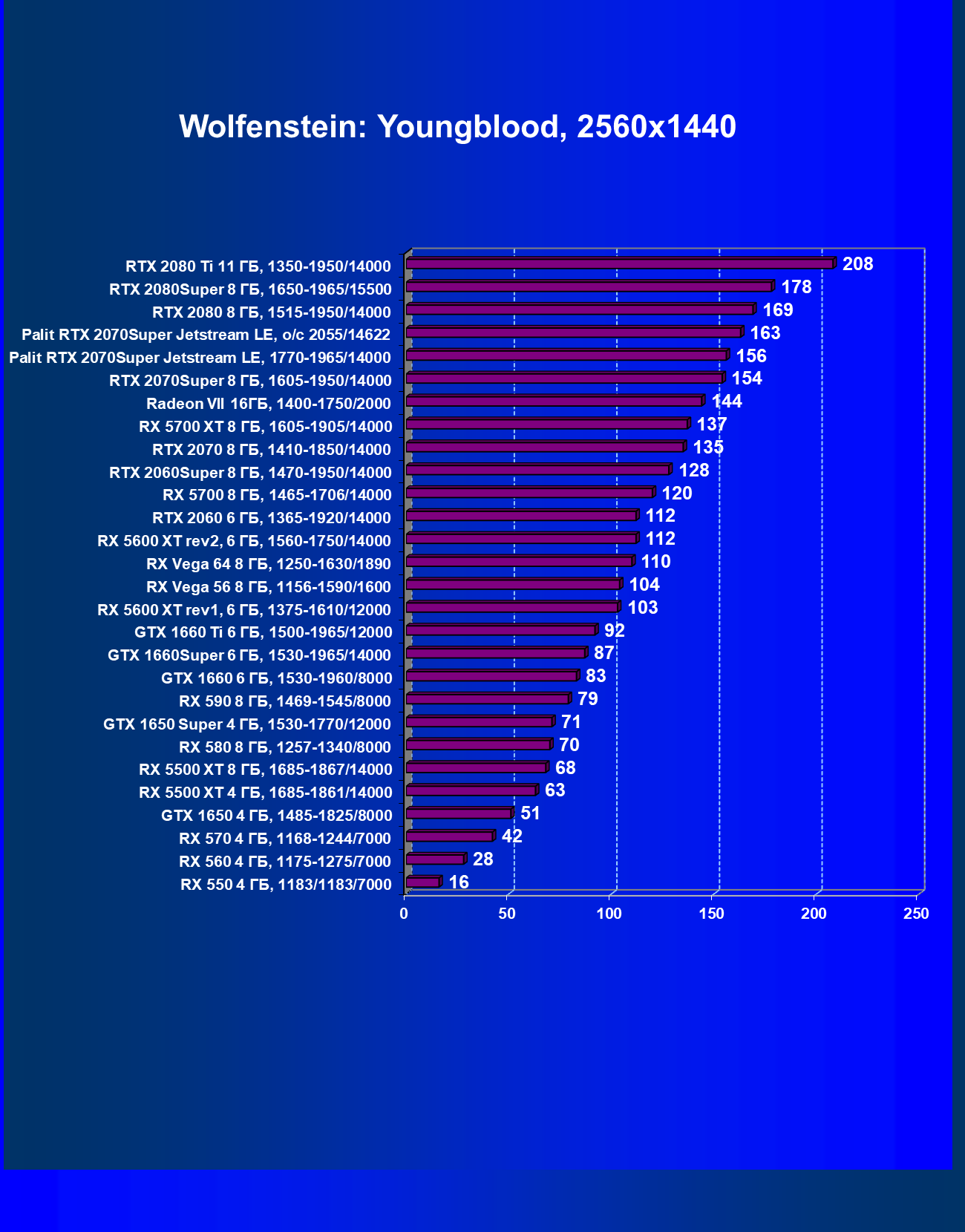

- Wolfenstein: Youngblood (Bethesda Softworks/MachineGames/Arkane Studios)

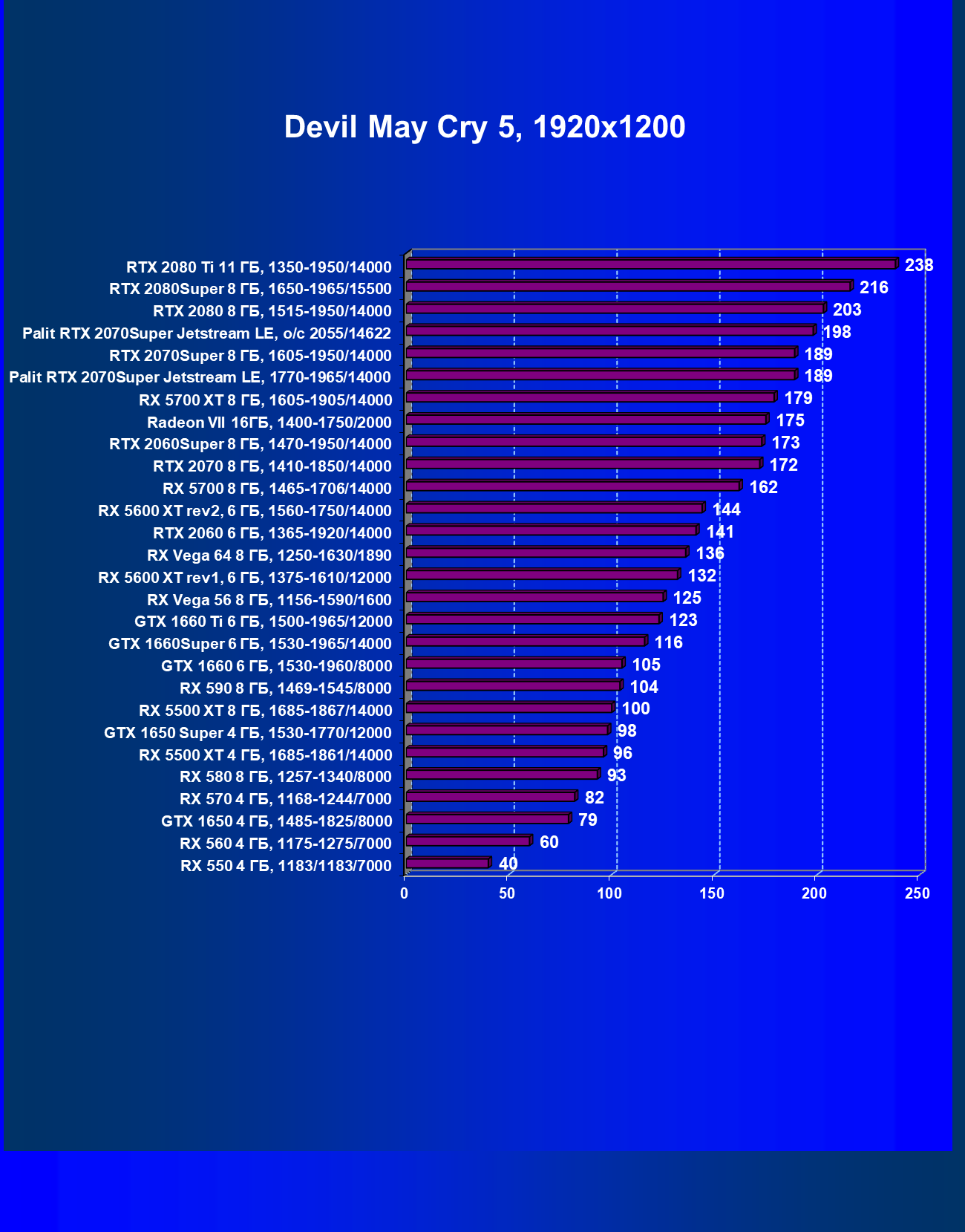

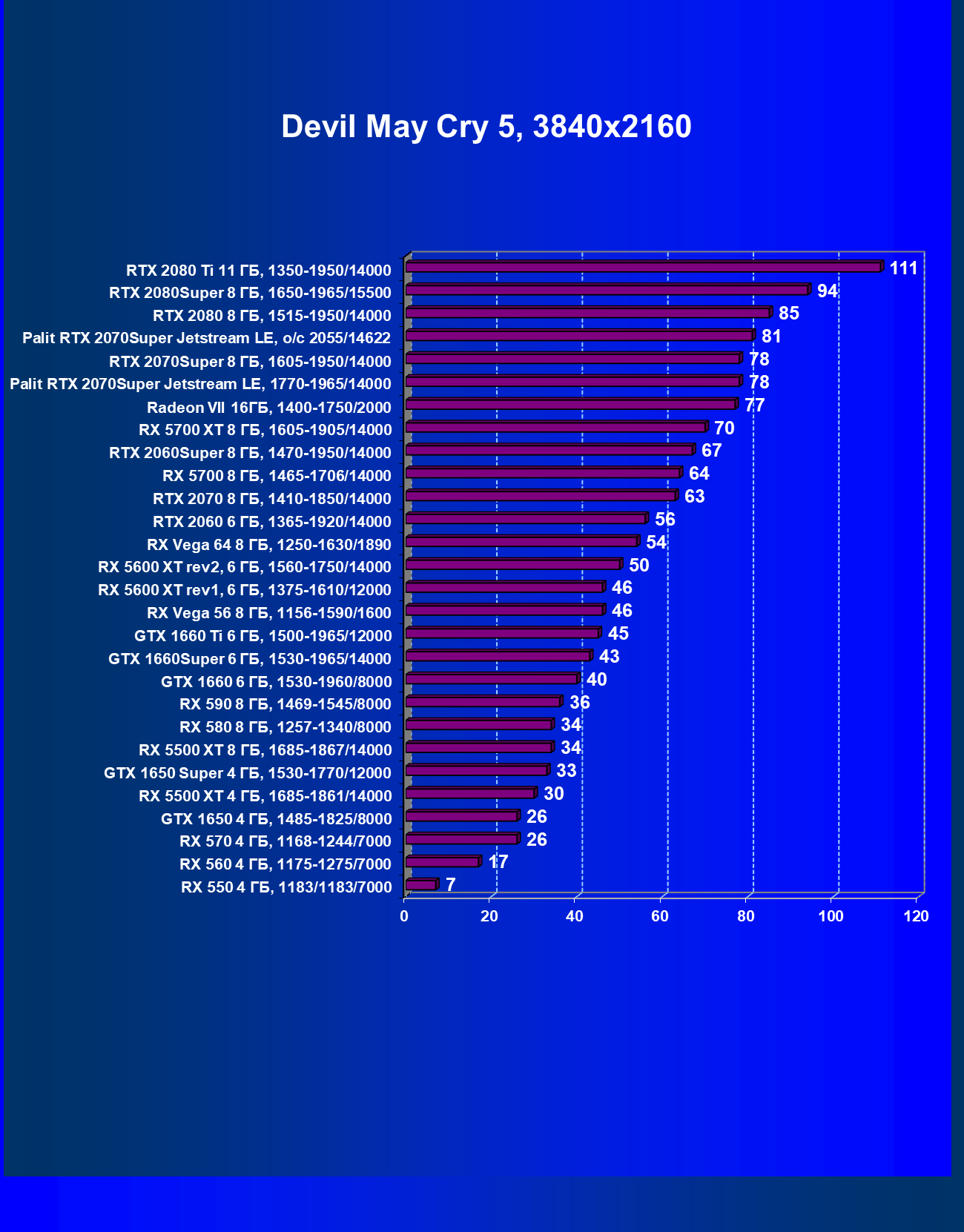

- Devil May Cry 5 (Capcom/Capcom)

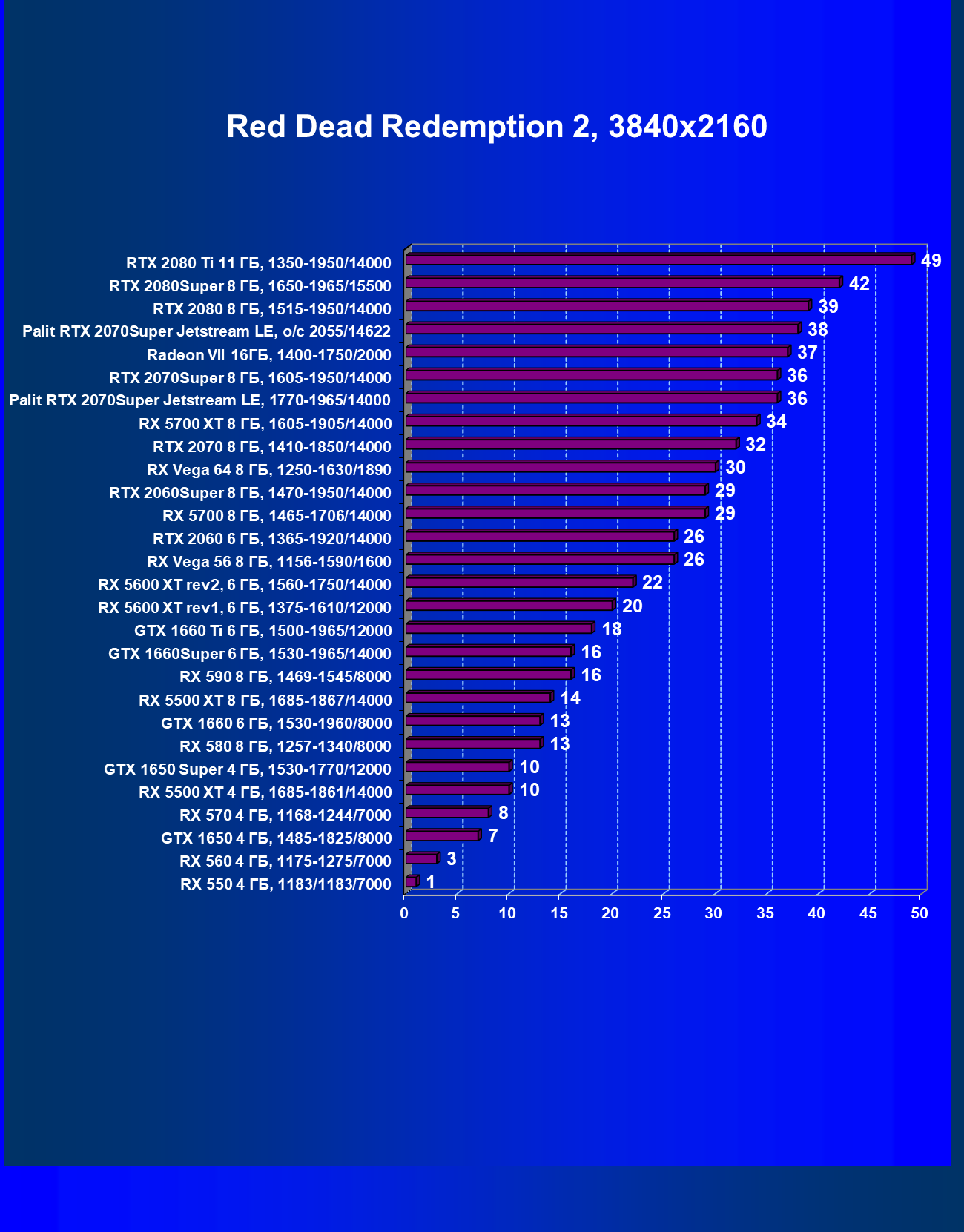

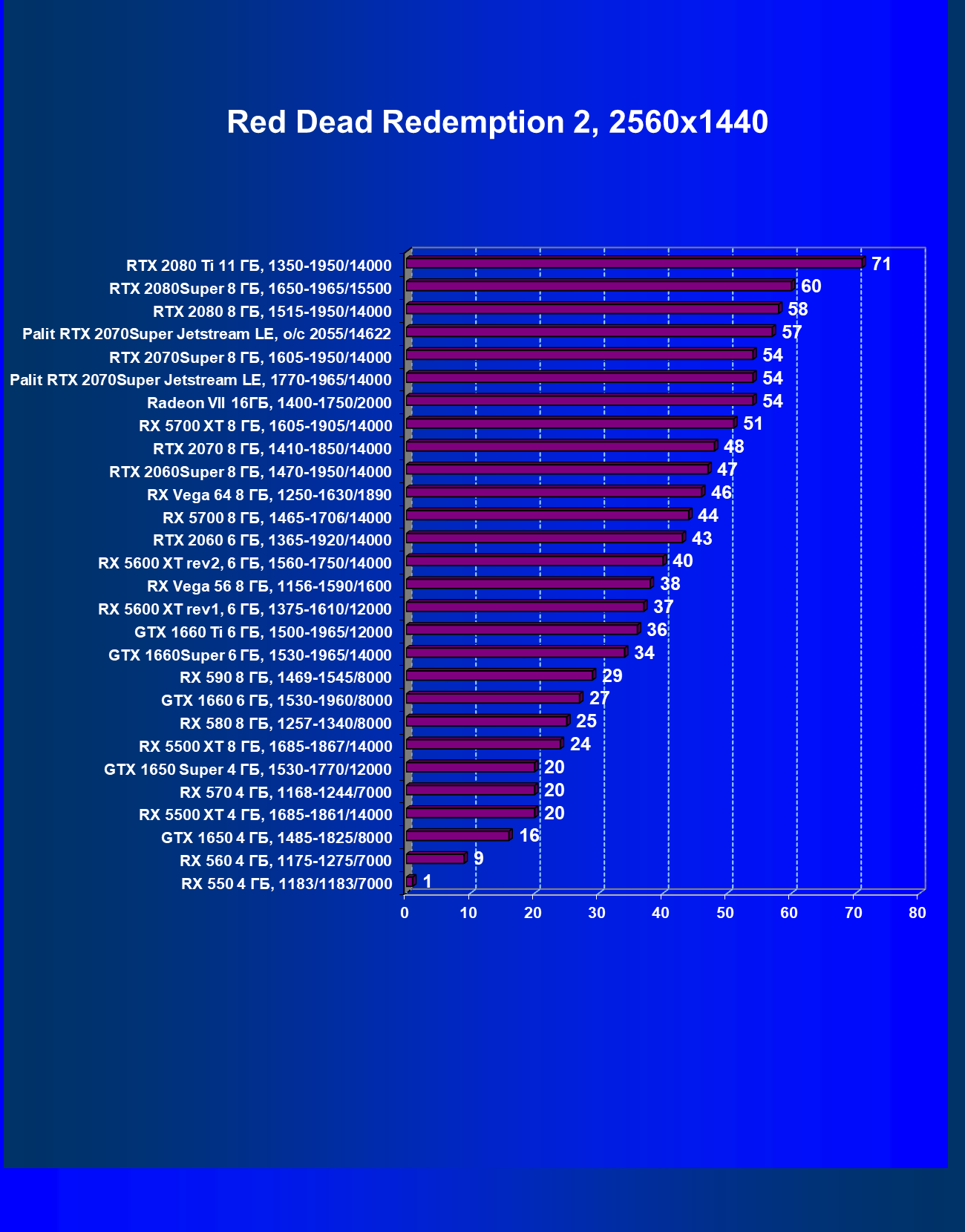

- Red Dead Redemption 2 (Rockstar)

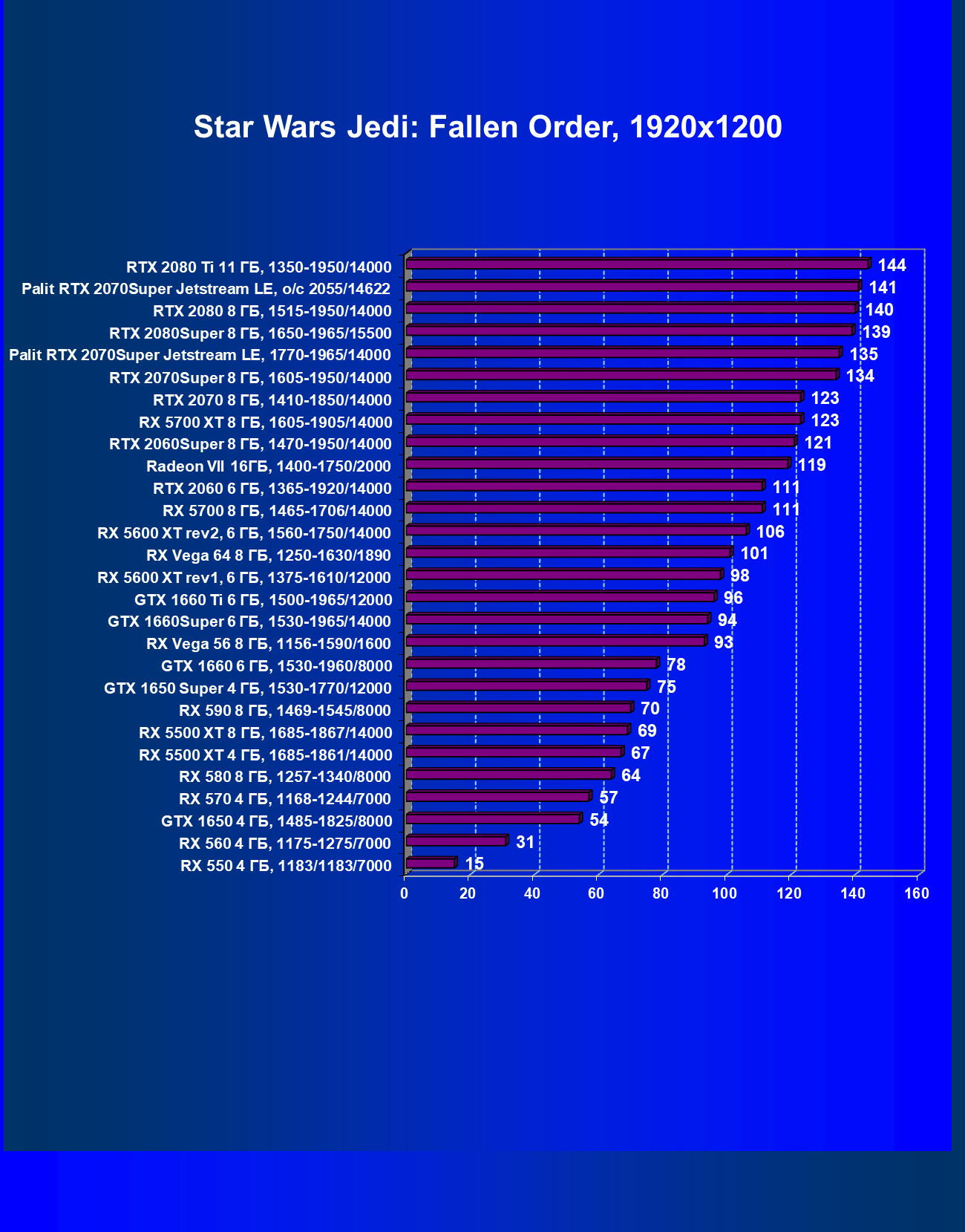

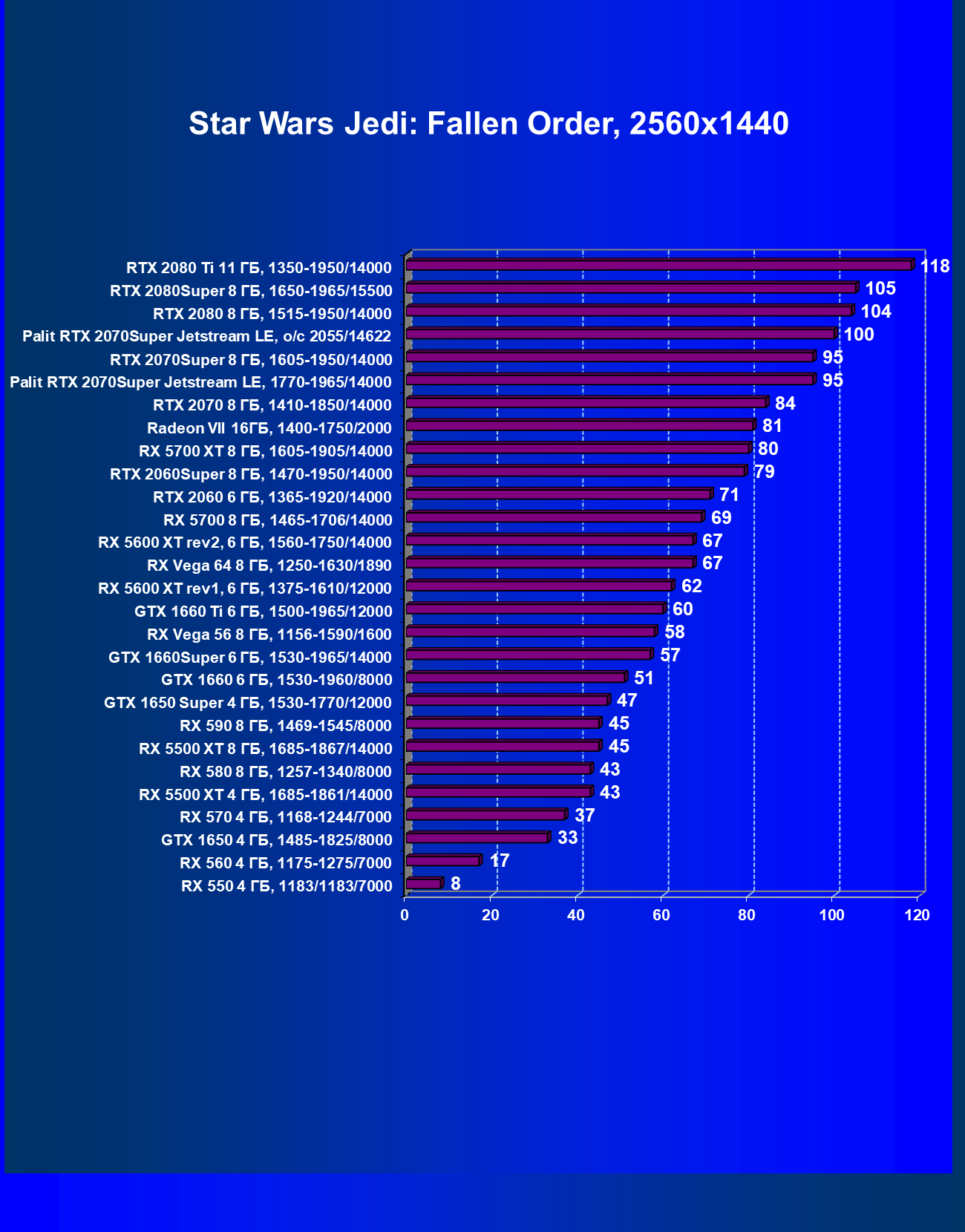

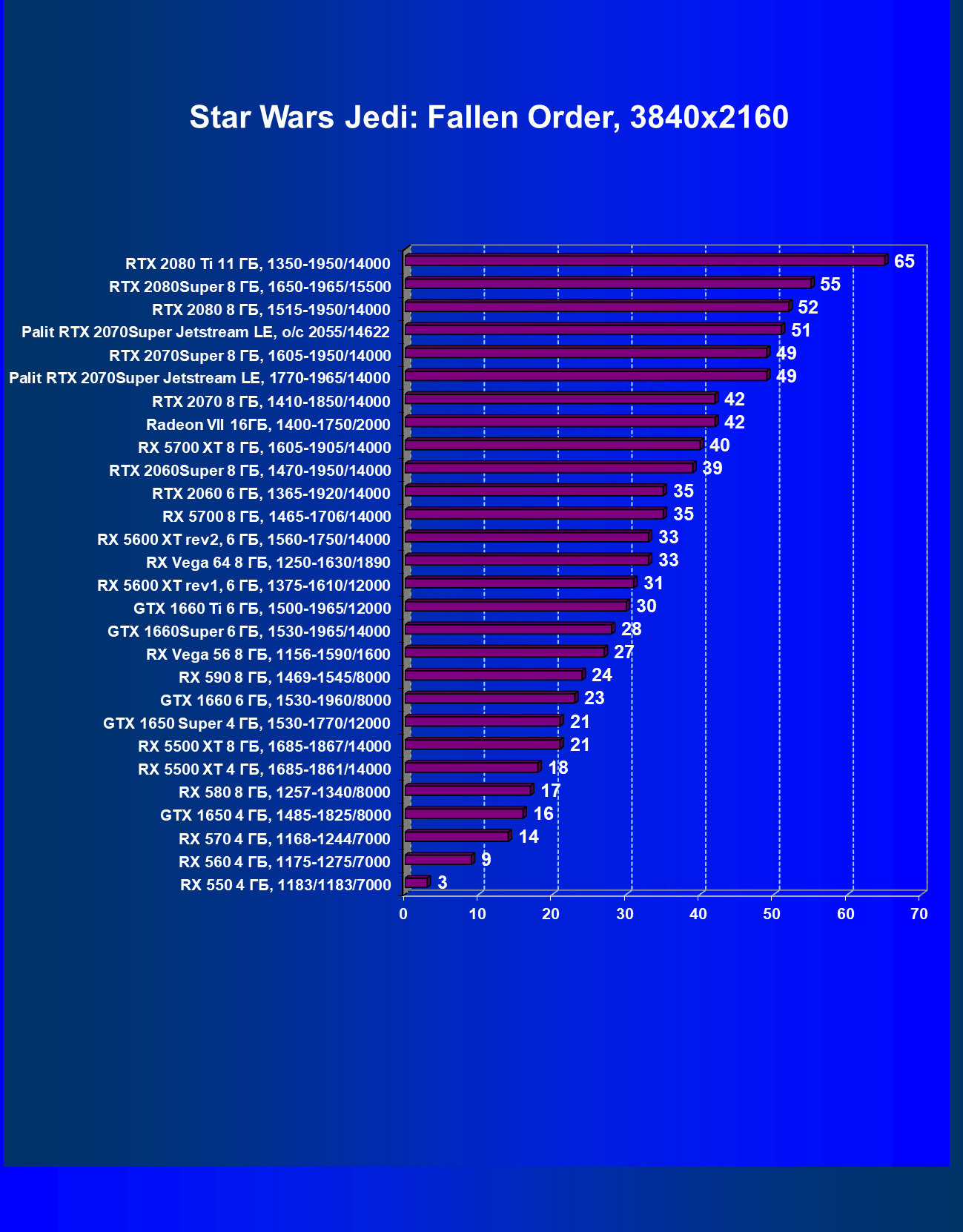

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

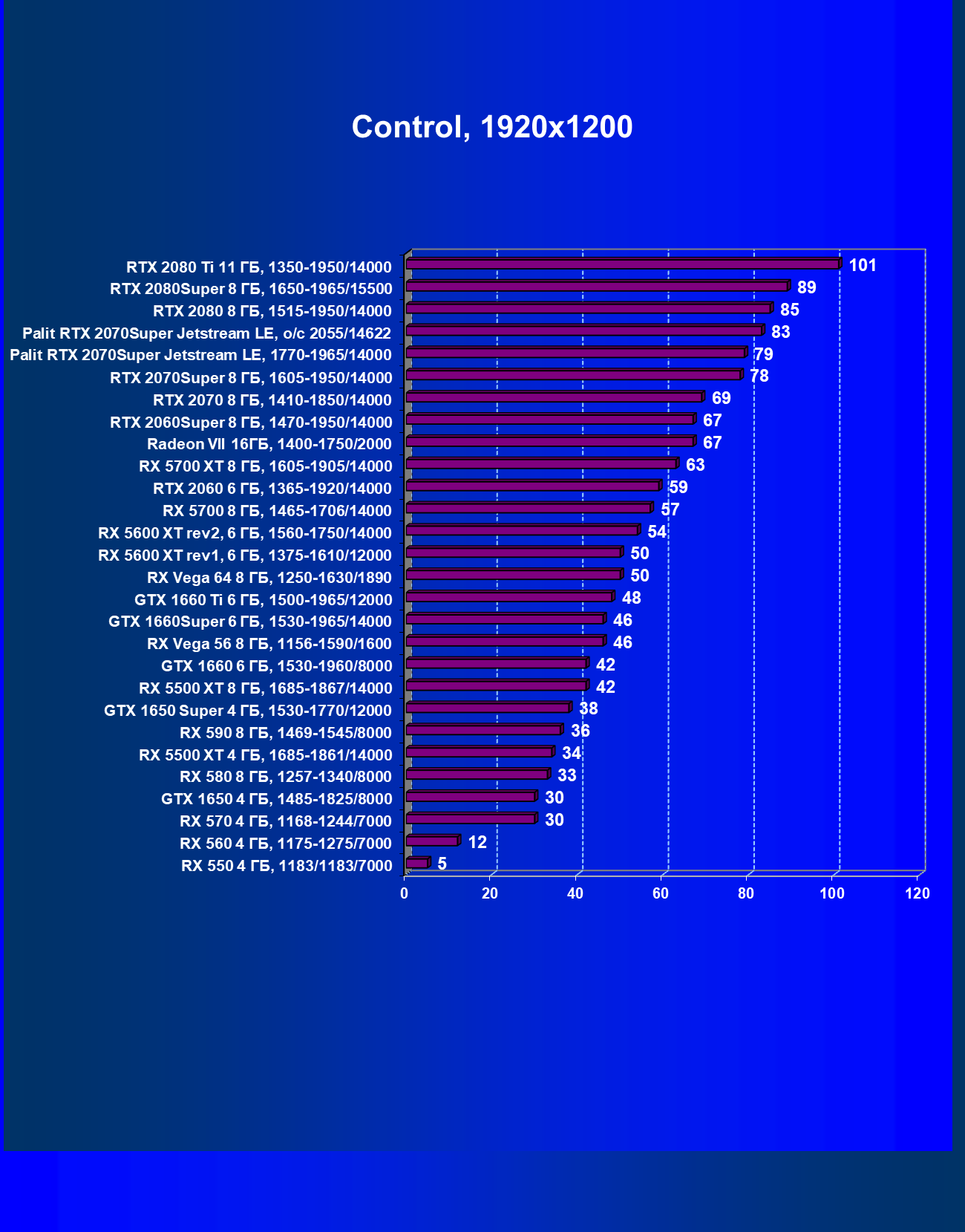

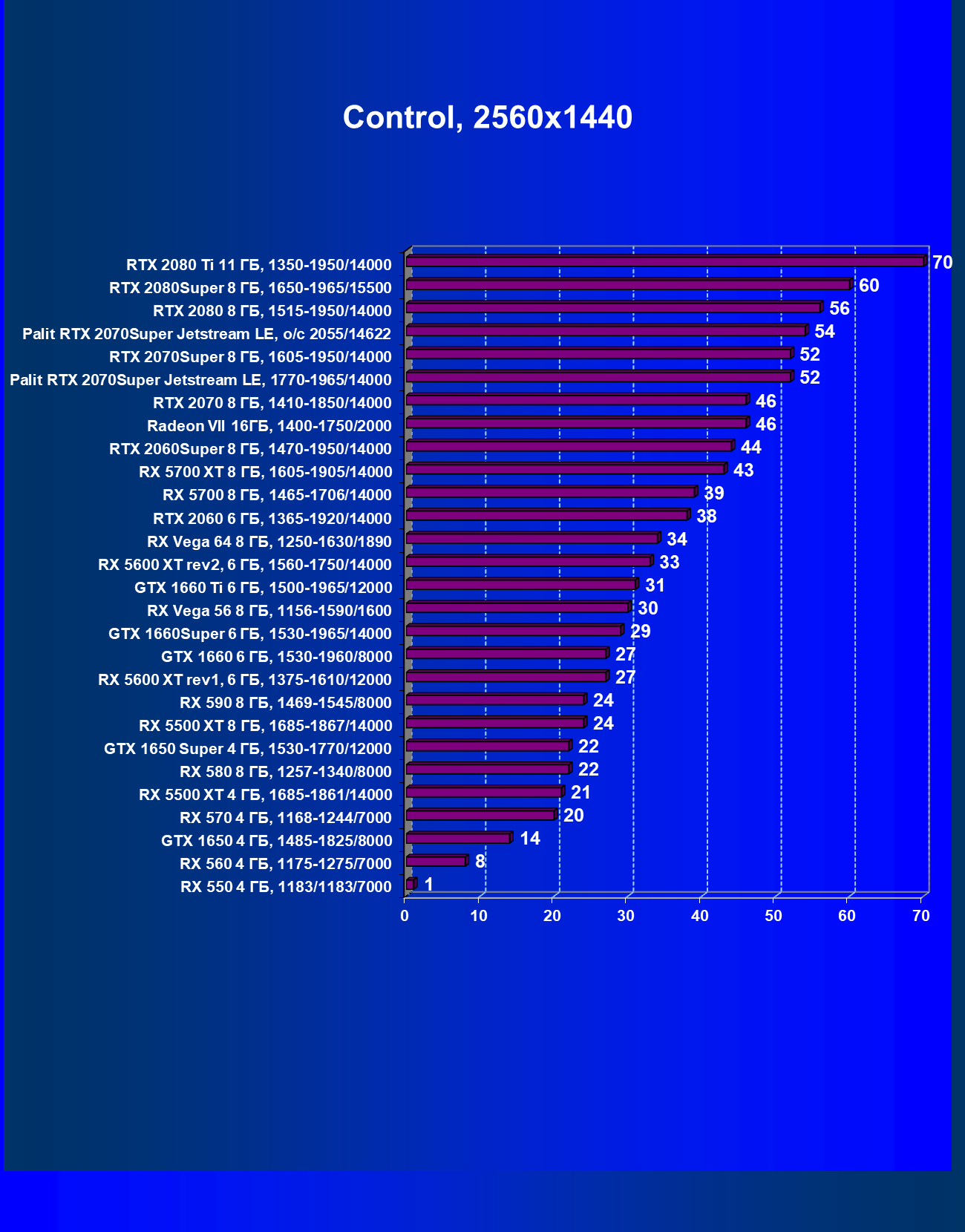

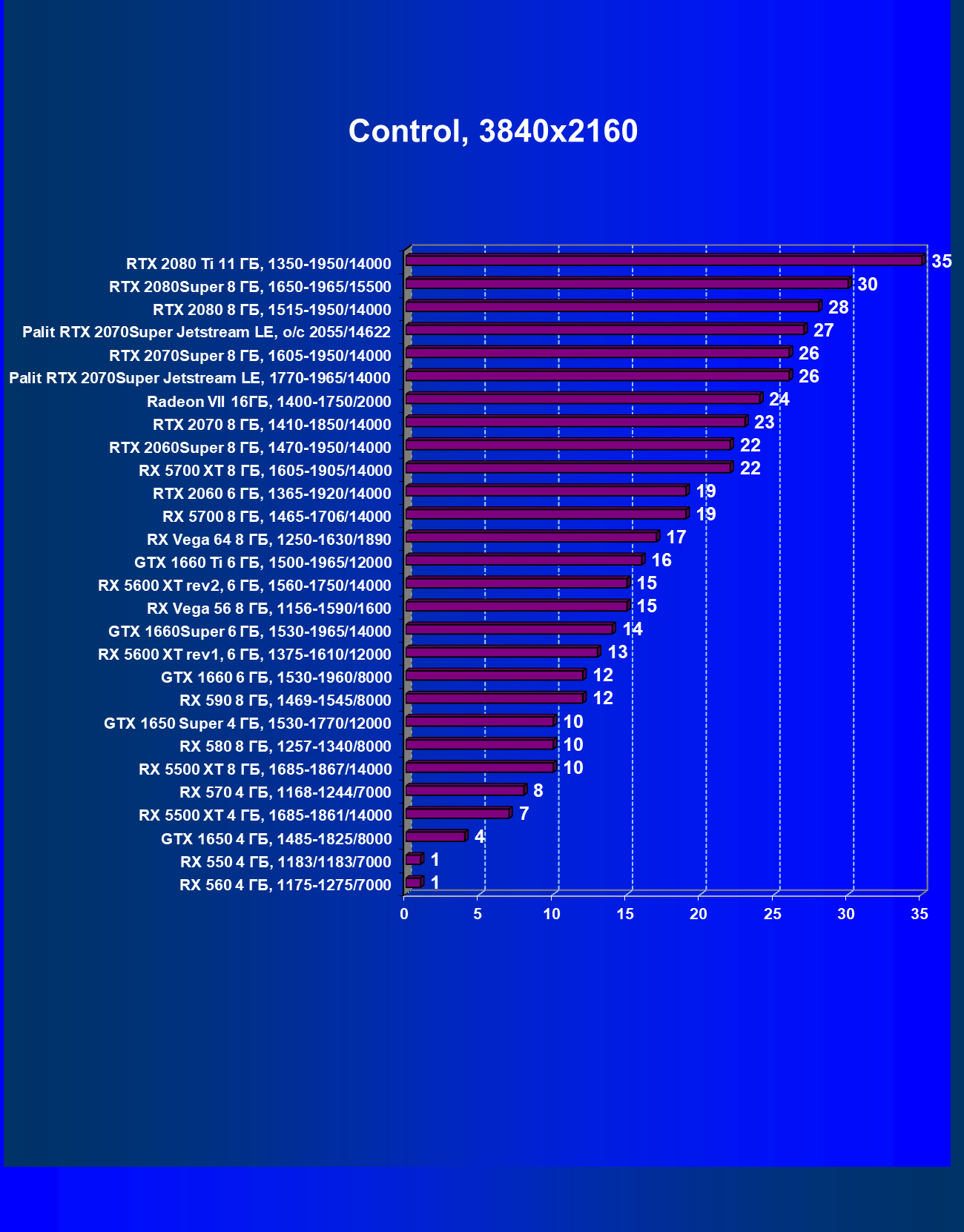

- Control (505 Games/Remedy Entertainment)

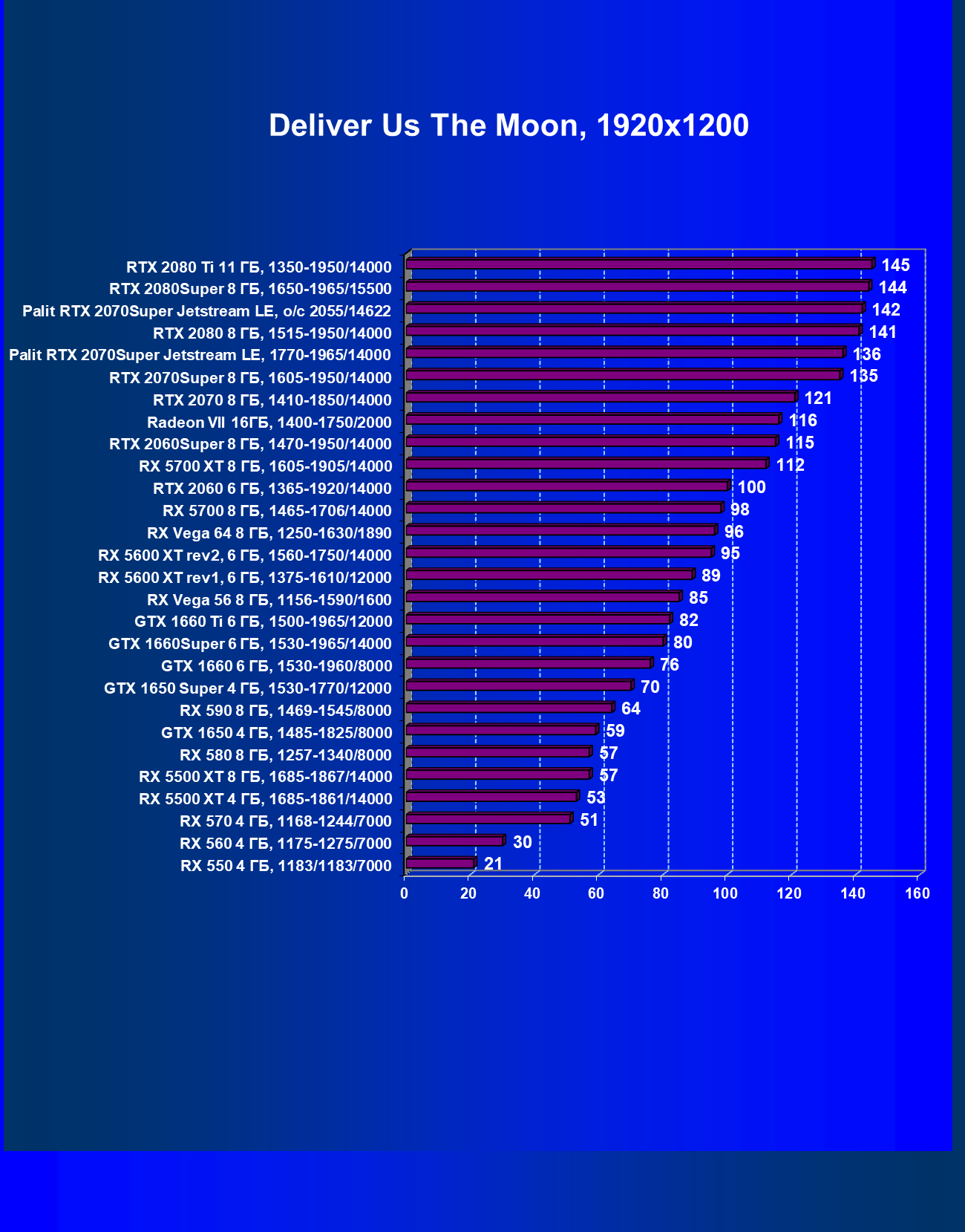

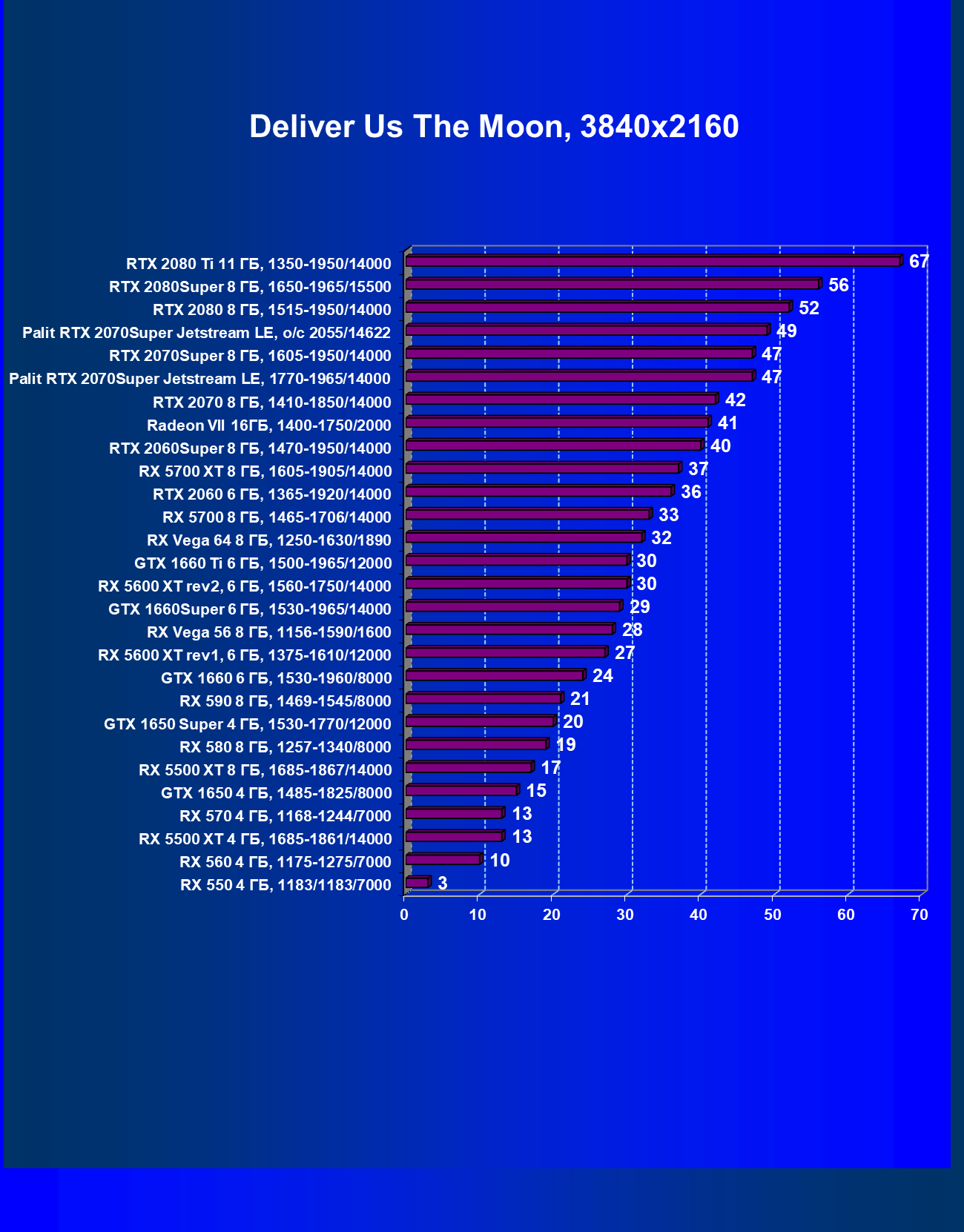

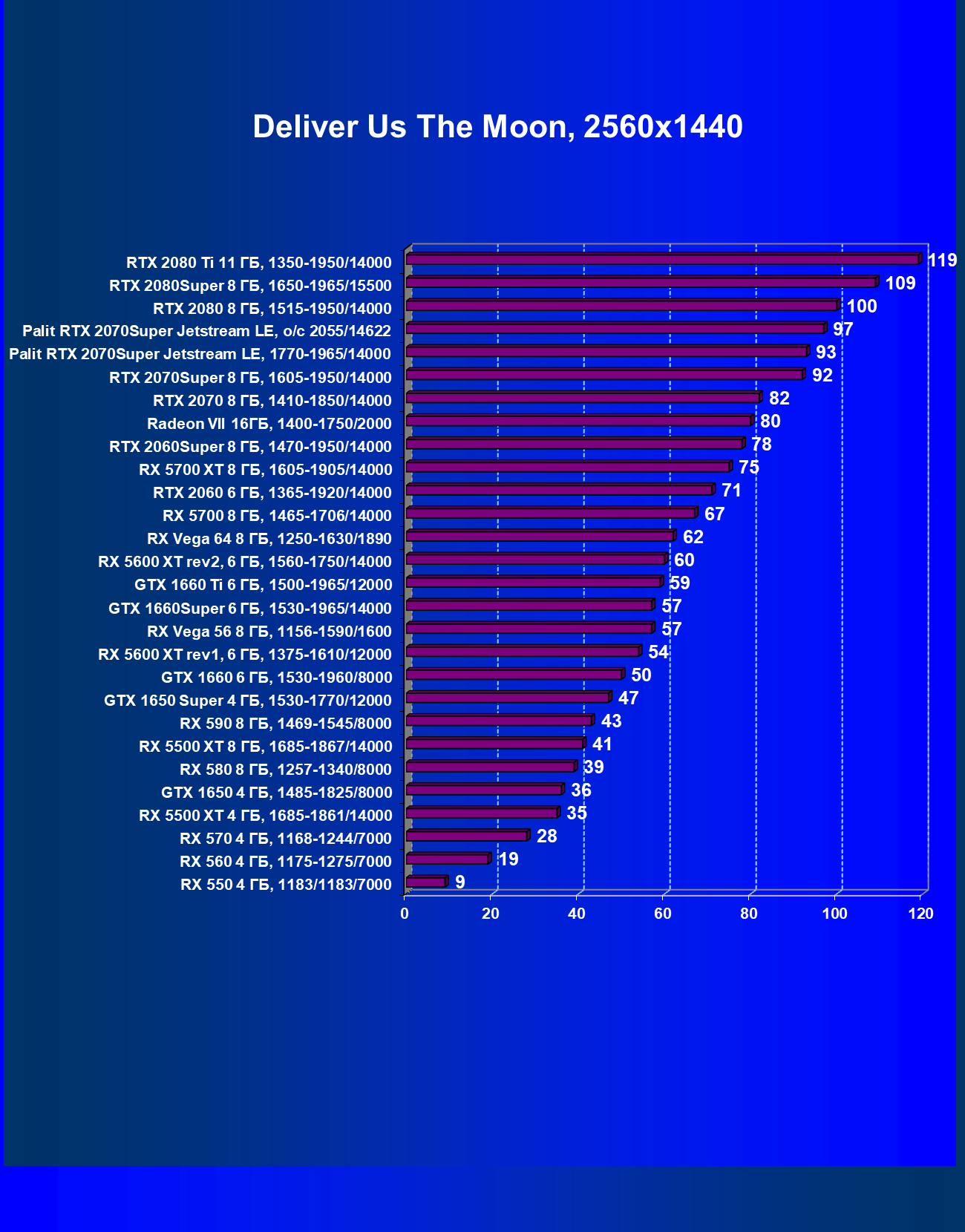

- Deliver Us The Moon (Wired Productions/KeokeN Interactive)

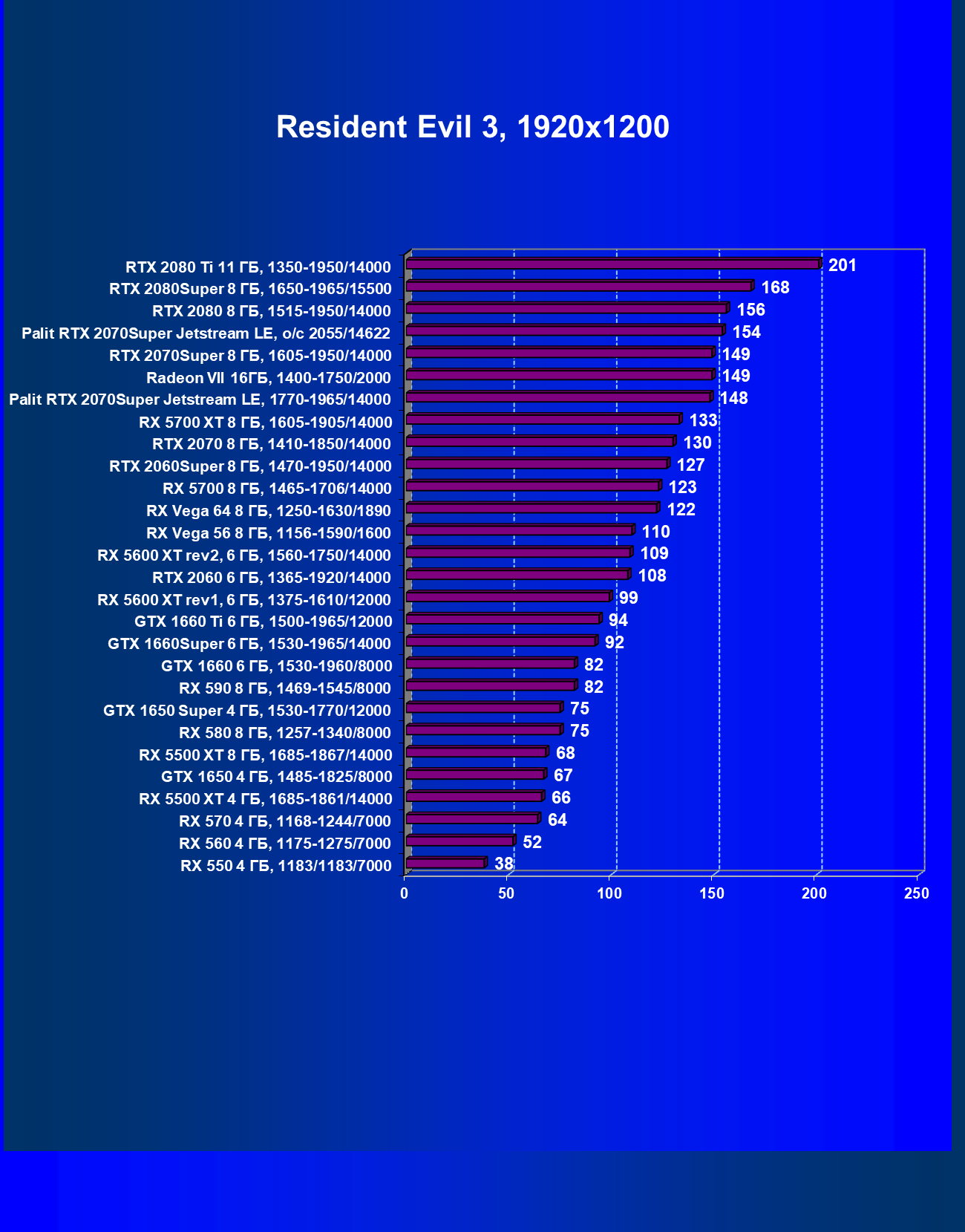

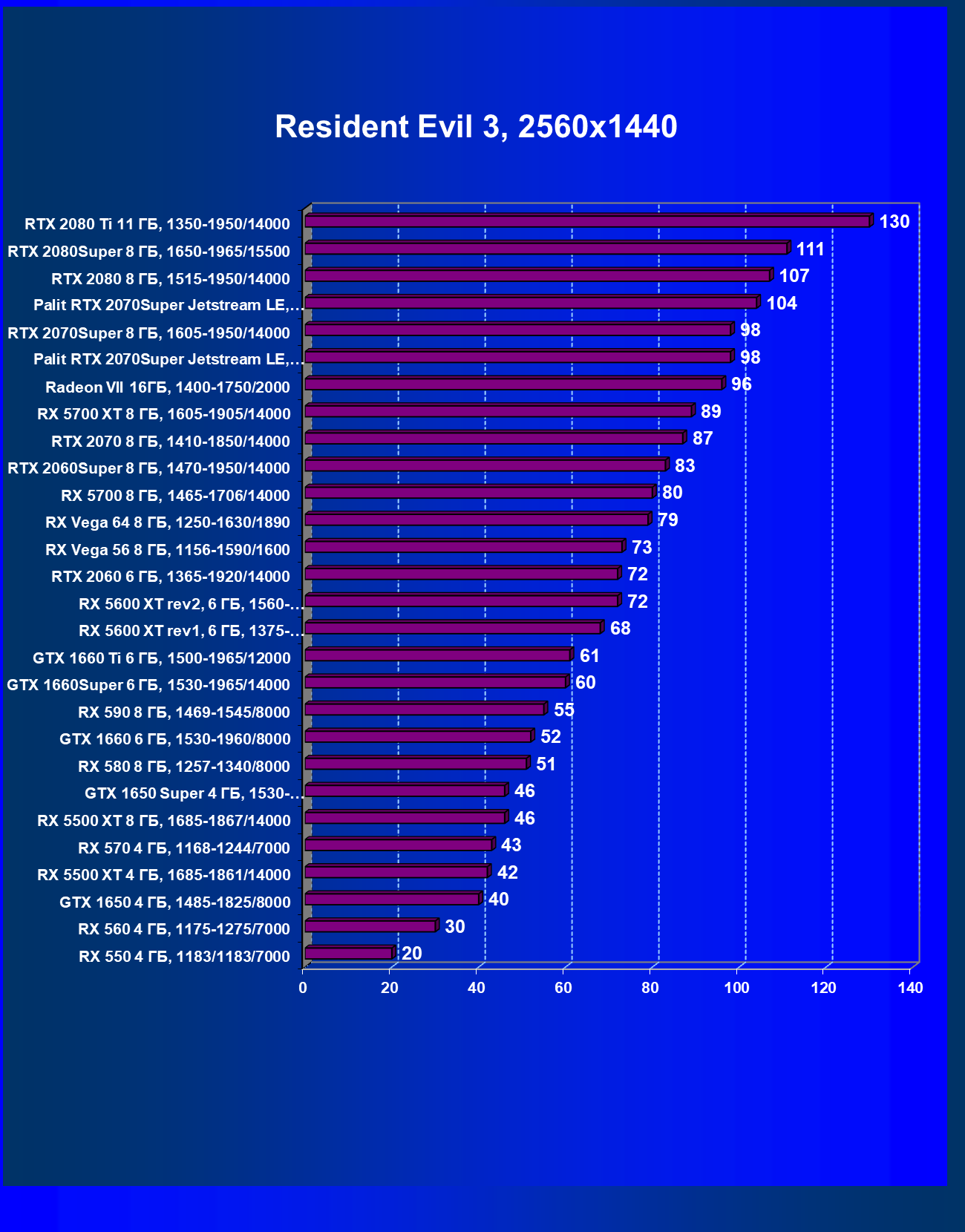

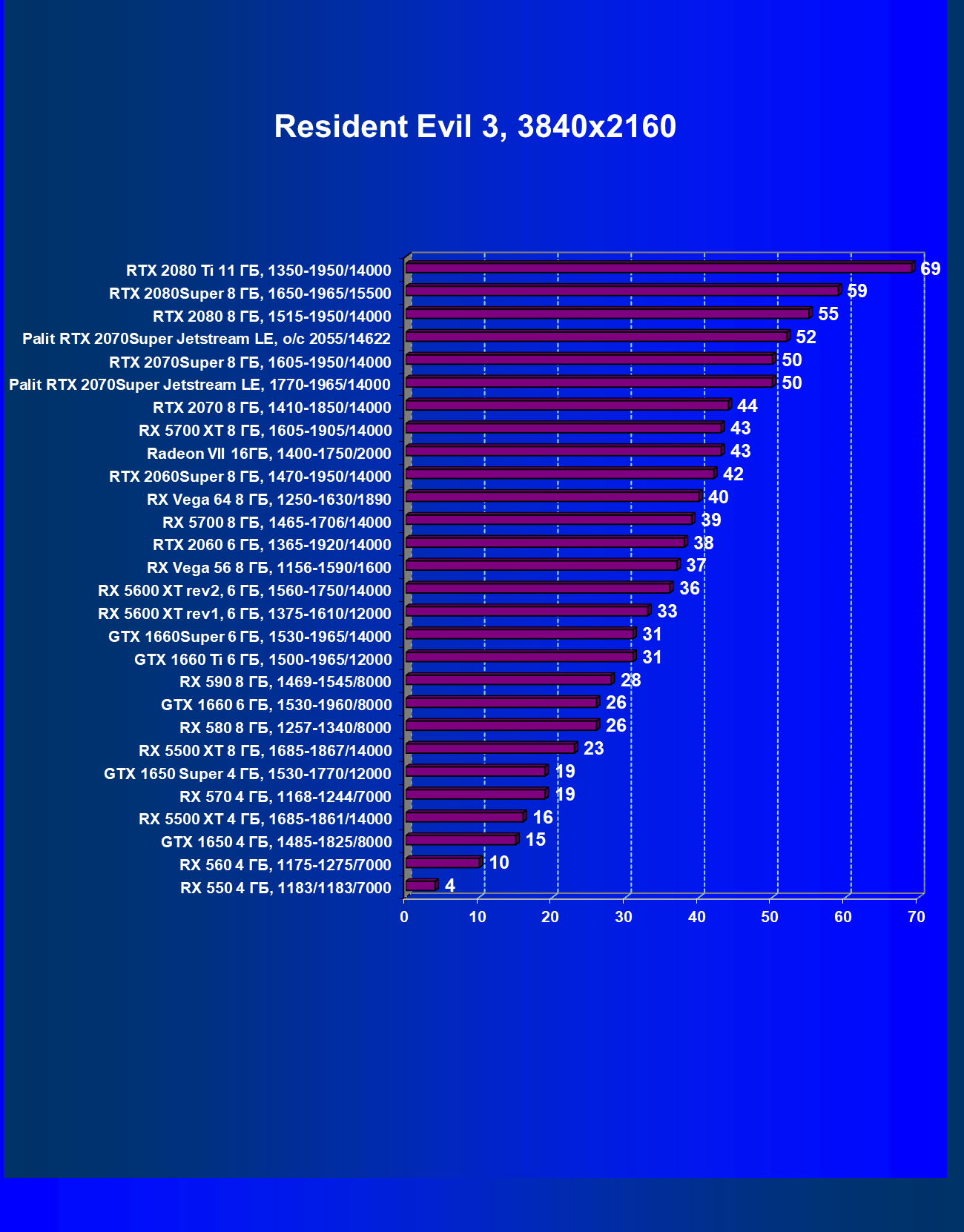

- Resident Evil 3 (Capcom/Capcom)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2070 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на начало августа 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 04 | Palit RTX 2070 Super Jetstream LE, разгон до 2055/14622 | 1280 | 328 | 39 000 |
| 05 | Palit RTX 2070 Super Jetstream LE, 1770—1965/14000 | 1220 | 313 | 39 000 |
| 06 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 1220 | 325 | 37 500 |
| 07 | Radeon VII 16 ГБ, 1400—1750/2000 | 1090 | 227 | 48 000 |
| 08 | RTX 2070 8 ГБ, 1410—1850/14000 | 1070 | 334 | 32 000 |
| 10 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 1030 | 343 | 30 000 |
Видеокарта Palit успешно обходит ближайших соперников, а в режиме ручного разгона прирост производительности составил почти 4,5%.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 03 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 398 | 1194 | 30 000 |
| 04 | RTX 2070 8 ГБ, 1410—1850/14000 | 388 | 1240 | 32 000 |
| 06 | Palit RTX 2070 Super Jetstream LE, разгон до 2055/14622 | 379 | 1480 | 39 000 |
| 07 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 374 | 1402 | 37 500 |
| 08 | Palit RTX 2070 Super Jetstream LE, 1770—1965/14000 | 362 | 1410 | 39 000 |
| 13 | Radeon VII 16 ГБ, 1400—1750/2000 | 260 | 1249 | 48 000 |
Поскольку курс рубля по-прежнему волатилен, в плане цен мы по-прежнему находимся в зоне некоторой неопределенности. Возможны колебания курса, сильно влияющие на рейтинг полезности. Также надо иметь в виду, что уже скоро выходят новые решения Nvidia, и производство почти всей линейки RTX 2xxx сворачивается (тот же RTX 2070 Super уже снят с производства). В ближайшее время на цены начнет влиять и этот фактор. В свое время при тестировании Radeon RX 5700 XT мы отмечали, что цены на эти ускорители были ниже, чем на RTX 2070 Super, что и сделало RX 5700 XT лидером по соотношению возможностей и цены. Такая же ситуация сохранилась и ныне. Правда, Radeon RX 5700 XT примерно равен RTX 2070 и заметно уступает по производительности варианту RTX 2070 Super. Так что сравнение тоже условное.
Выводы
Palit GeForce RTX 2070 Super Jetstream LE (8 ГБ) — громоздкий, но одновременно и очень тихий, крайне симпатичный вариант современного ускорителя с поддержкой всех современных технологий для ценовой ниши около 40 тысяч рублей. Карта может похвастать как подсветкой, так и неплохим разгонным потенциалом (жаль, что политика Nvidia не позволяет его реализовать в полной мере). Карта занимает 3 слота в системном блоке (сегодня это, как правило, не является проблемой), но ее длина — около 30 см, поэтому она войдет практически в любой современный корпус для плат формата ATX/E-ATX.
Очень приятное впечатление оставила и новая версия ПО Palit — Thunder Master. Интерфейс стал намного более удобным, понятным, прибавилось функциональности.
Напомню, что GeForce RTX 2070 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в некоторые игры позволяет поиграть и в разрешении 4К с тем же качеством. В своем ценовом сегменте это очень хороший вариант, хотя при выборе надо обязательно держать в уме Radeon RX 5700 XT. Однако за счет аппаратной поддержки трассировки лучей GeForce RTX 2070 Super все же имеет некоторое преимущество, и оно будет возрастать по мере выхода игр с RT.
В номинации «Оригинальный дизайн» карта Palit GeForce RTX 2070 Super Jetstream LE (8 ГБ) получила награду:
