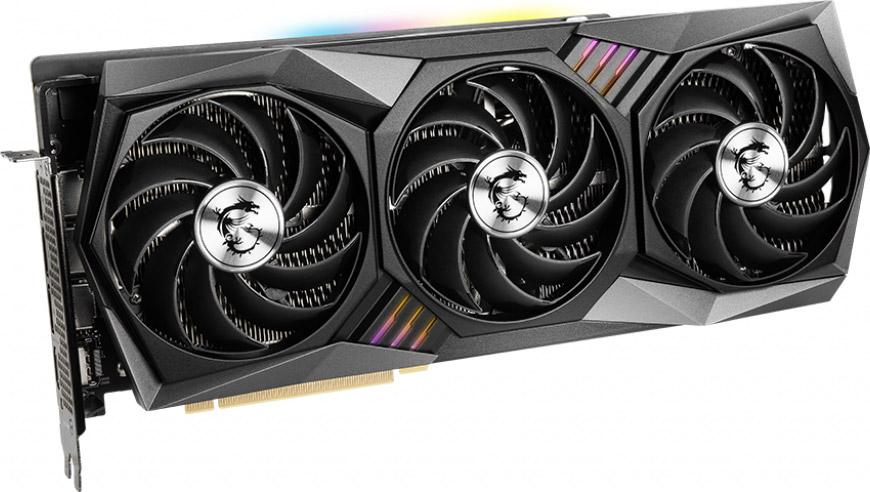

Обзор видеокарты MSI GeForce RTX 3080 Gaming X Trio (10 ГБ)

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 3080 Gaming X Trio 10 ГБ 320-битной GDDR6X.

Кратко о главном

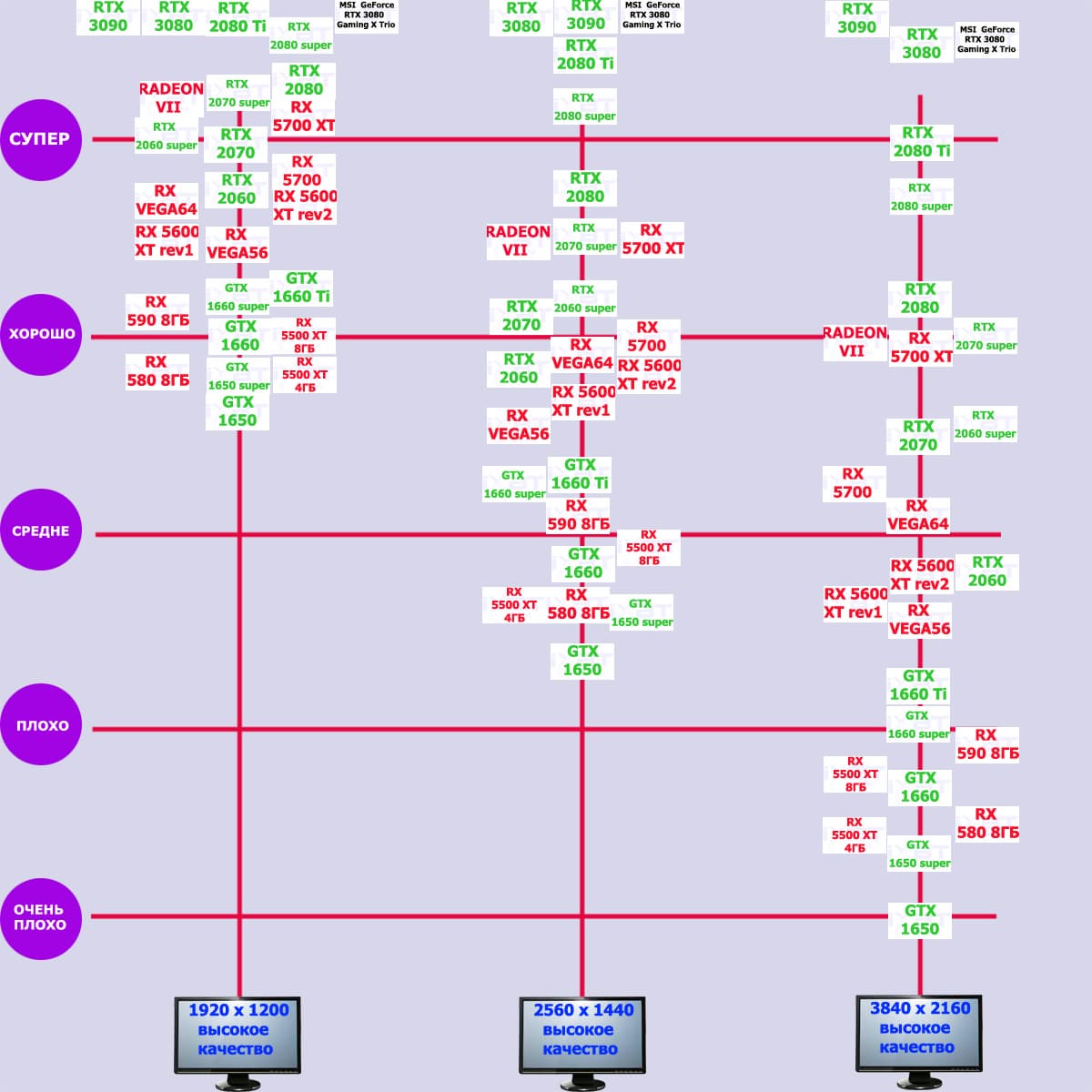

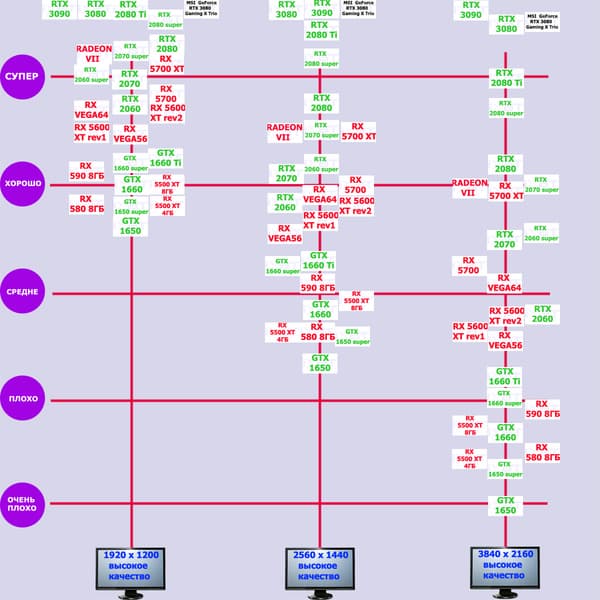

В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Только что вышли базовые обзоры GeForce RTX 3080 и GeForce RTX 3090, так что нет, наверное, необходимости повторять, что на сегодня это самые производительные ускорители 3D-графики. GeForce RTX 3090 при этом заметно быстрее, но с таким огромным объемом памяти это не совсем игровое решение, скорее профессиональное (подобный объем памяти сейчас не востребован даже в самых современных играх). Поэтому если говорить о чисто игровых видеокартах, то GeForce RTX 3080 — лучшее, что есть на сегодняшний день. Разумеется, этот ускоритель нацелен на разрешение 4К при максимальном качестве графики в играх, в котором эта карта может обеспечить полный комфорт. Рассматриваемая же сегодня видеокарта MSI еще чуть-чуть быстрее референсной Founders Edition.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

MSI GeForce RTX 3080 Gaming X Trio 10 ГБ 320-битной GDDR6X
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 3080 (GA102)
Интерфейс PCI Express x16 4.0
Частота работы GPU (ROPs), МГц 1605—1815(Boost)—2025(Max) 1440—1710(Boost)—1965(Max)
Частота работы памяти (физическая (эффективная)), МГц 4750 (19000) 4750 (19000)
Ширина шины обмена с памятью, бит 320
Число вычислительных блоков в GPU 68
Число операций (ALU/CUDA) в блоке 128
Суммарное количество блоков ALU/CUDA 8704
Число блоков текстурирования (BLF/TLF/ANIS) 272
Число блоков растеризации (ROP) 96
Число блоков Ray Tracing 68
Число тензорных блоков 272
Размеры, мм 320×140×57 285×120×45
Количество слотов в системном блоке, занимаемые видеокартой 3 3
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 348 320
Энергопотребление в режиме 2D, Вт 35 35
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 26,6 н/д
Уровень шума в 2D (просмотр видео), дБА 18,1 н/д
Уровень шума в 2D (в простое), дБА 18,1 н/д
Видеовыходы 1×HDMI 2.1, 3×DisplayPort 1.4a 1×HDMI 2.1, 3×DisplayPort 1.4a
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 3 1 (12-контактный)
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты MSI

Память

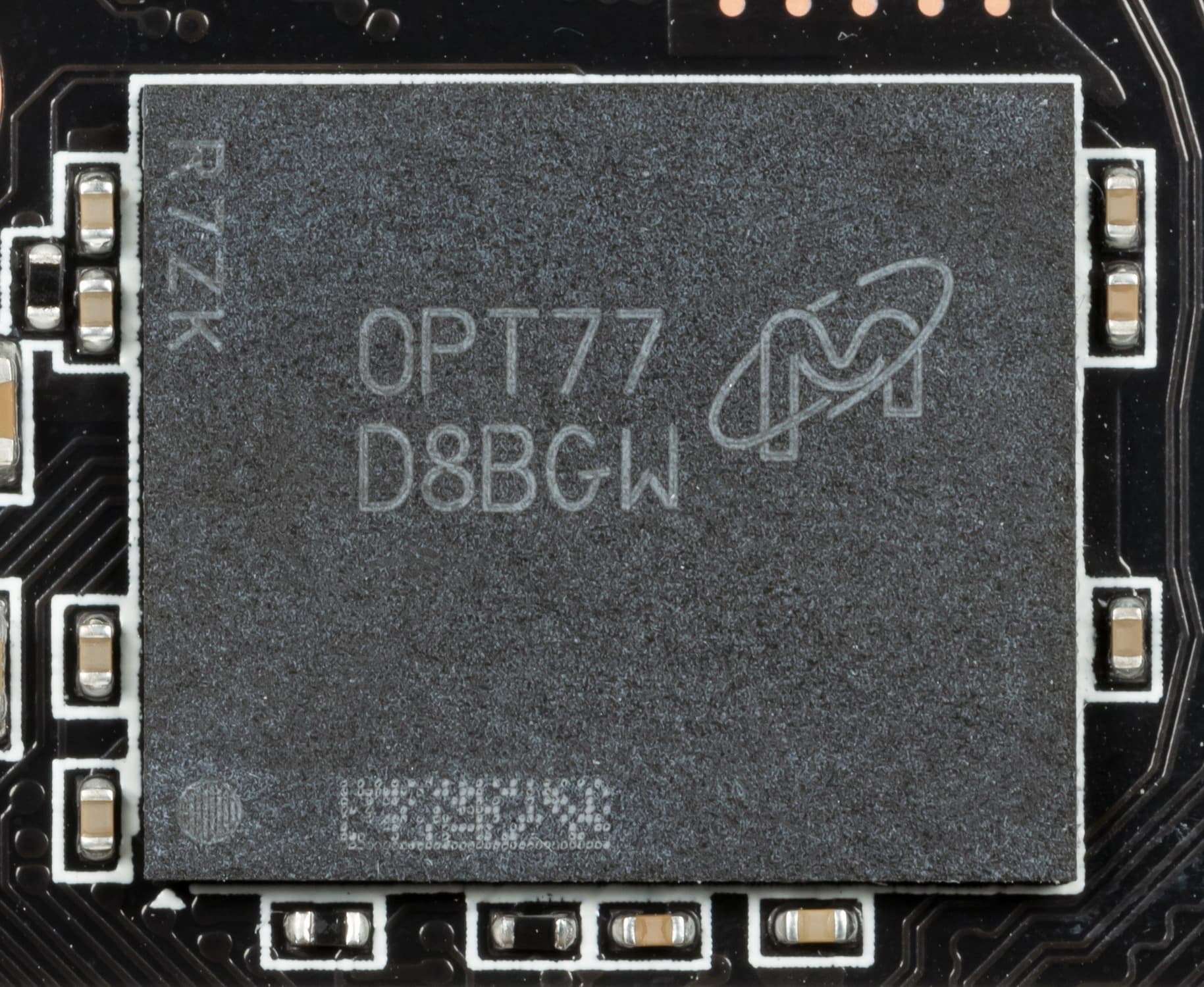

Карта имеет 10 ГБ памяти GDDR6X SDRAM, размещенной в 10 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на условную номинальную частоту работы в 4750 (19000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с Palit GeForce RTX 3080 GamingPro OC 10 ГБ

MSI GeForce RTX 3080 Gaming X Trio (10 ГБ) Palit GeForce RTX 3080 GamingPro OC (10 ГБ)

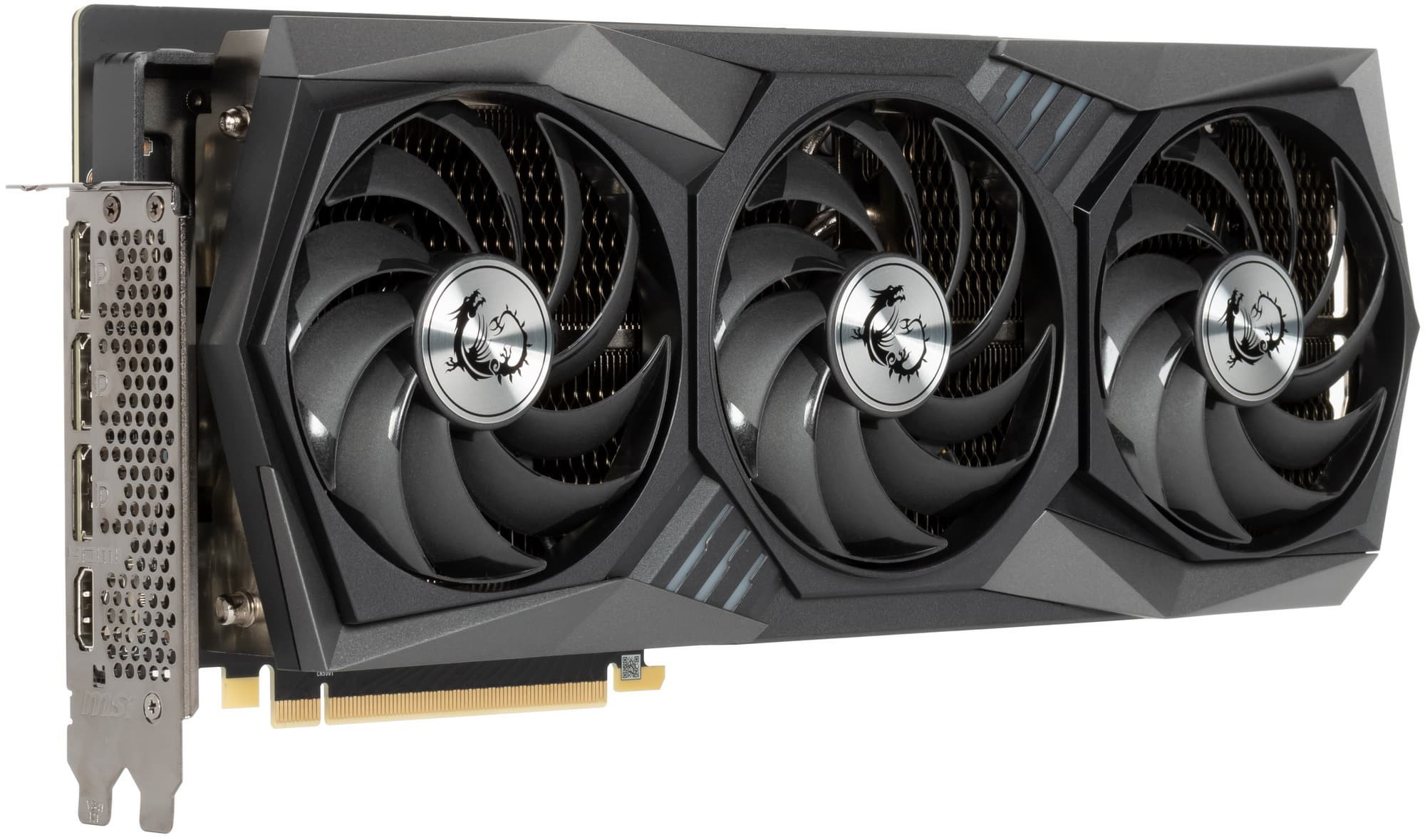

вид спереди

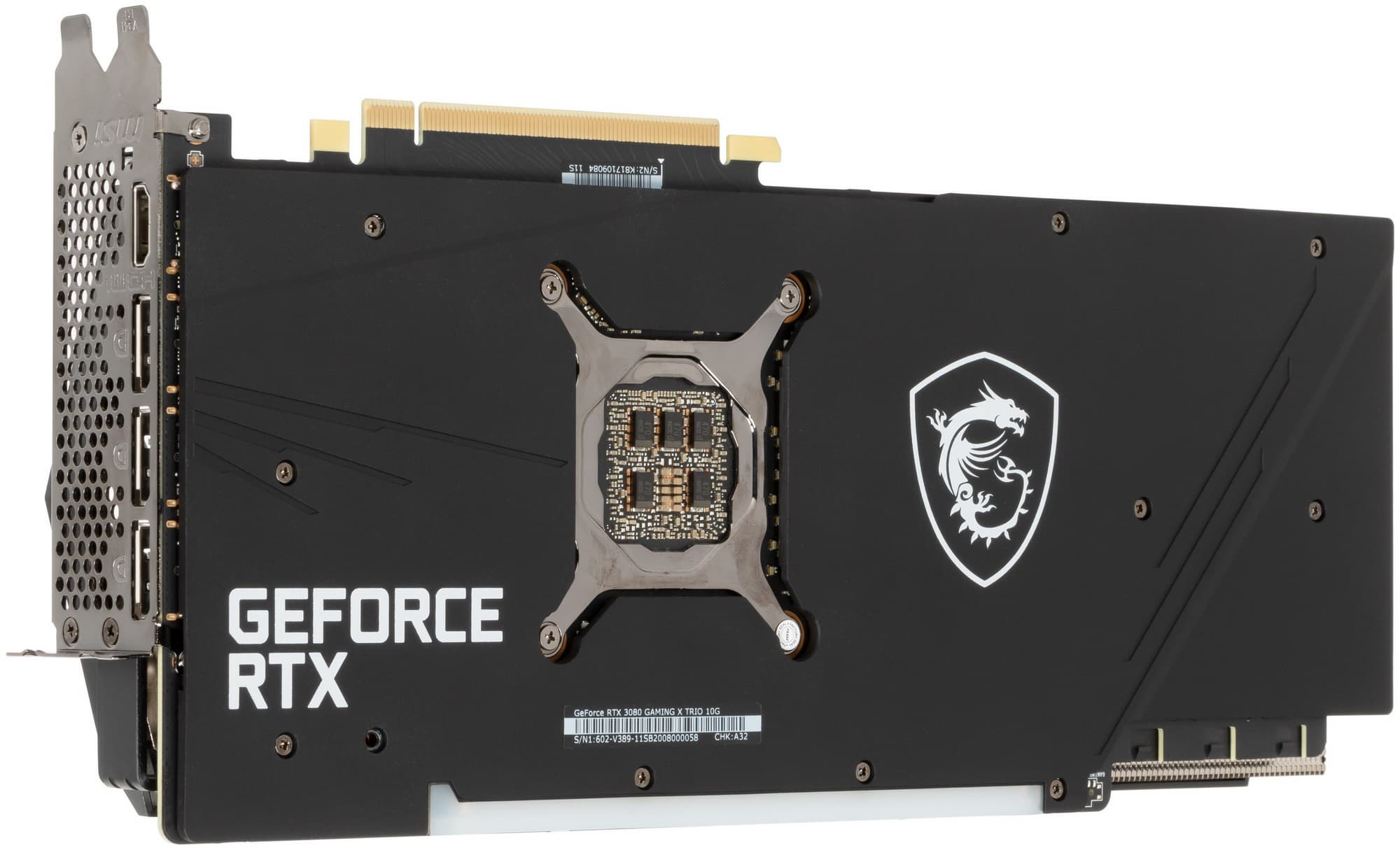

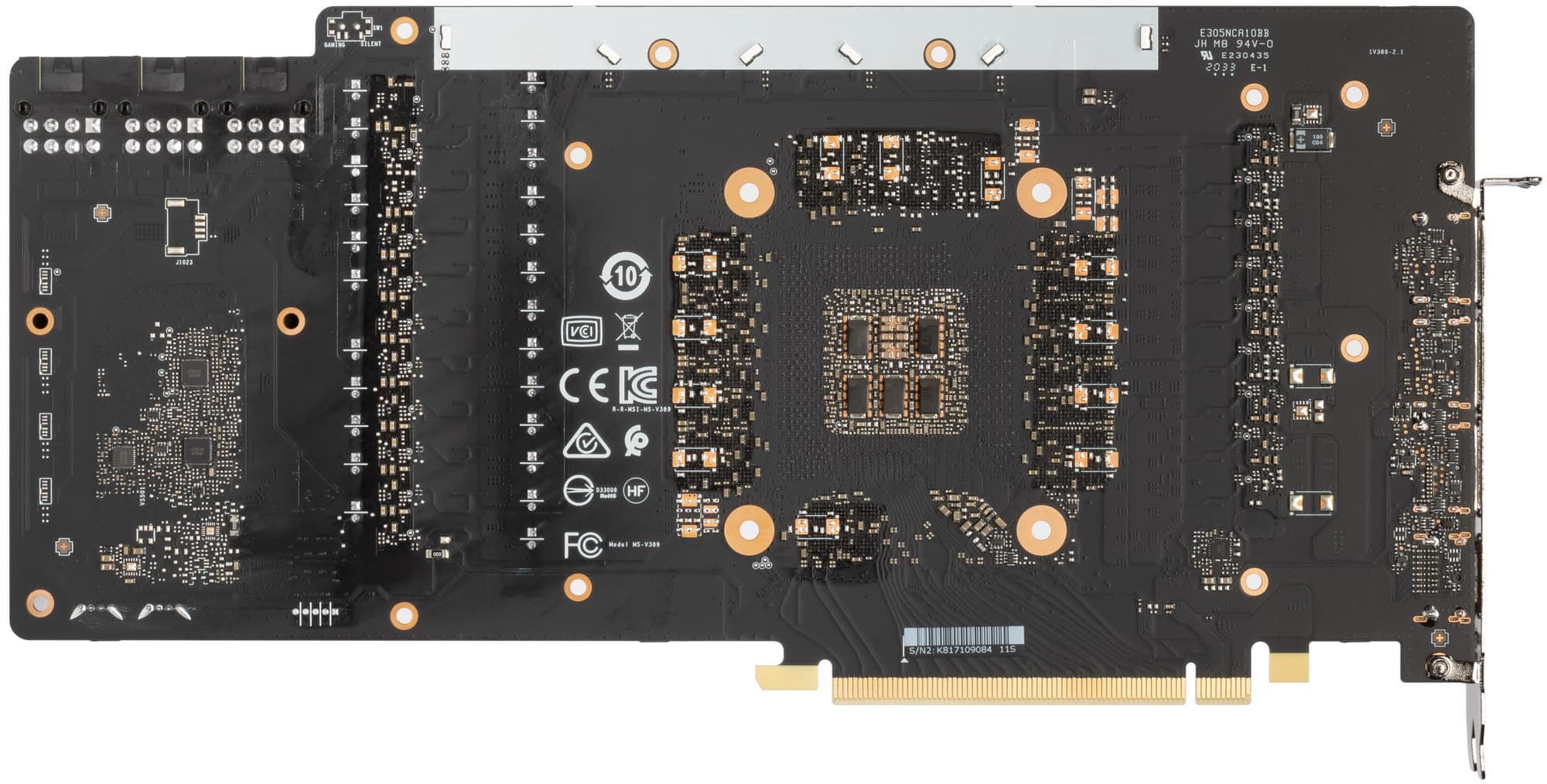

вид сзади

Прежде всего надо пояснить, почему мы сравниваем карты MSI и Palit. Дело в том, что референс-карты Nvidia (Founders Edition) к нам еще не доехали, а продукт Palit — единственная карта на GeForce RTX 3080, протестированная нами на момент написания данного материала. Напомним, что Nvidia сделала два варианта дизайна PCB GeForce RTX 3080: для своих карт Founders Edition и для партнеров, и карты Palit и MSI основаны на втором варианте (потому их удобно сравнивать друг с другом).

Карта MSI получилась более габаритной, однако это определяется ее весьма громоздкой СО. Суммарное количество фаз питания одинаково у карт MSI и Palit: по 16. При этом распределение фаз разное: у MSI — 13 фаз на ядро и 3 на микросхемы памяти, а у Palit GeForce RTX 3080 Gaming Pro OC — 14+2. У обеих карт на печатных платах есть свободные места — это задел на будущее, можно выпустить более дорогой вариант, поддерживающий более серьезный разгон, например.

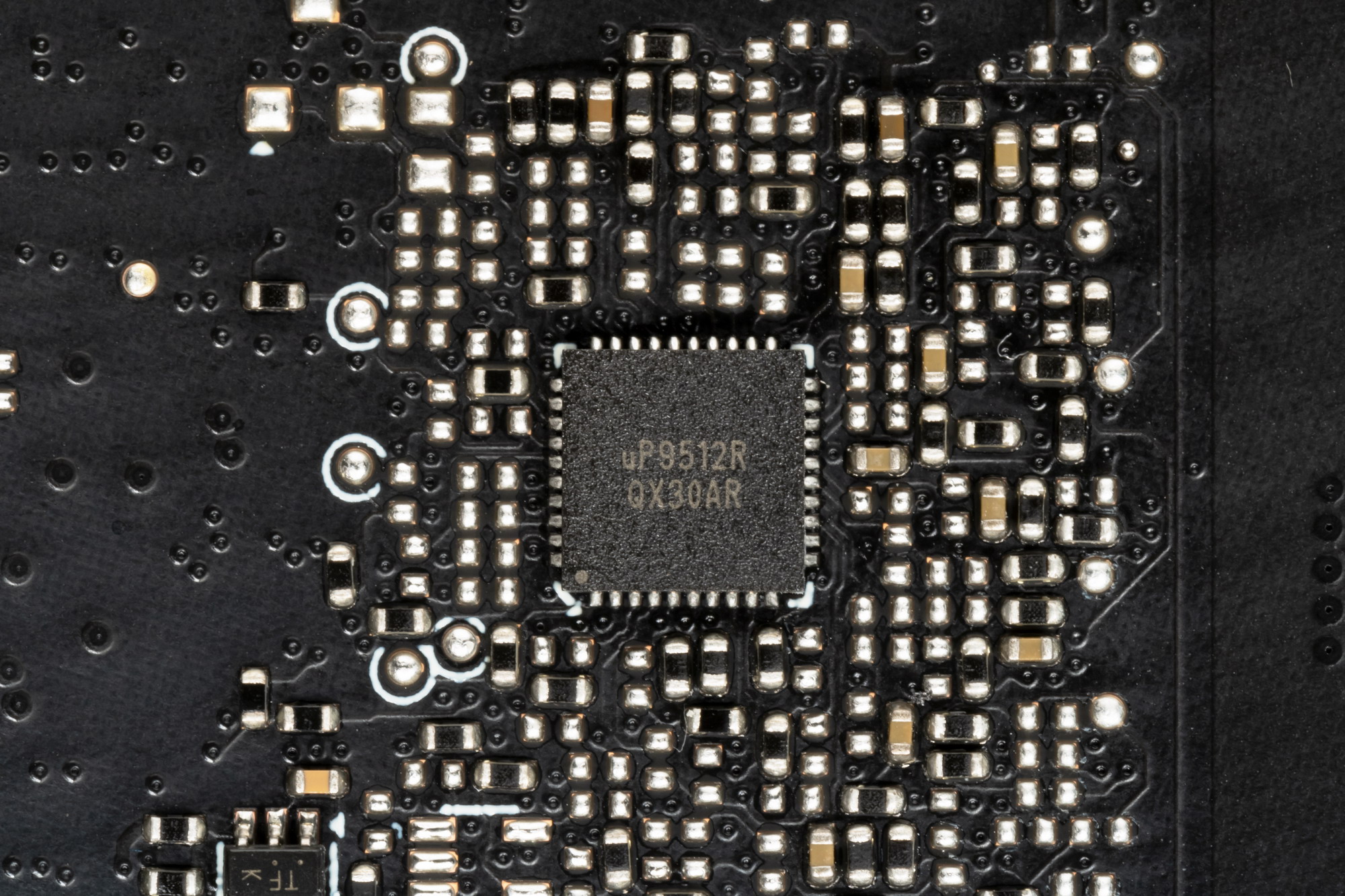

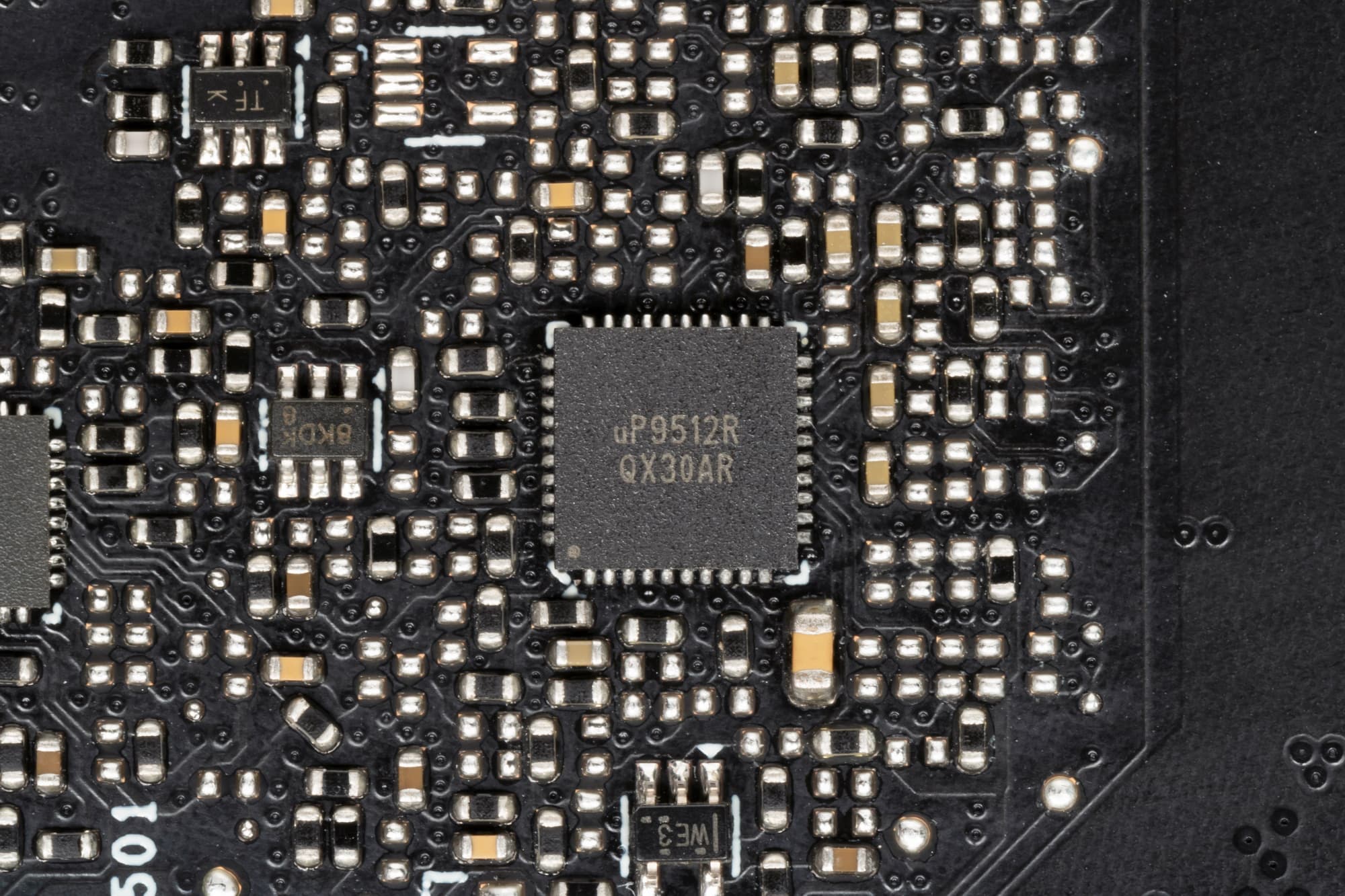

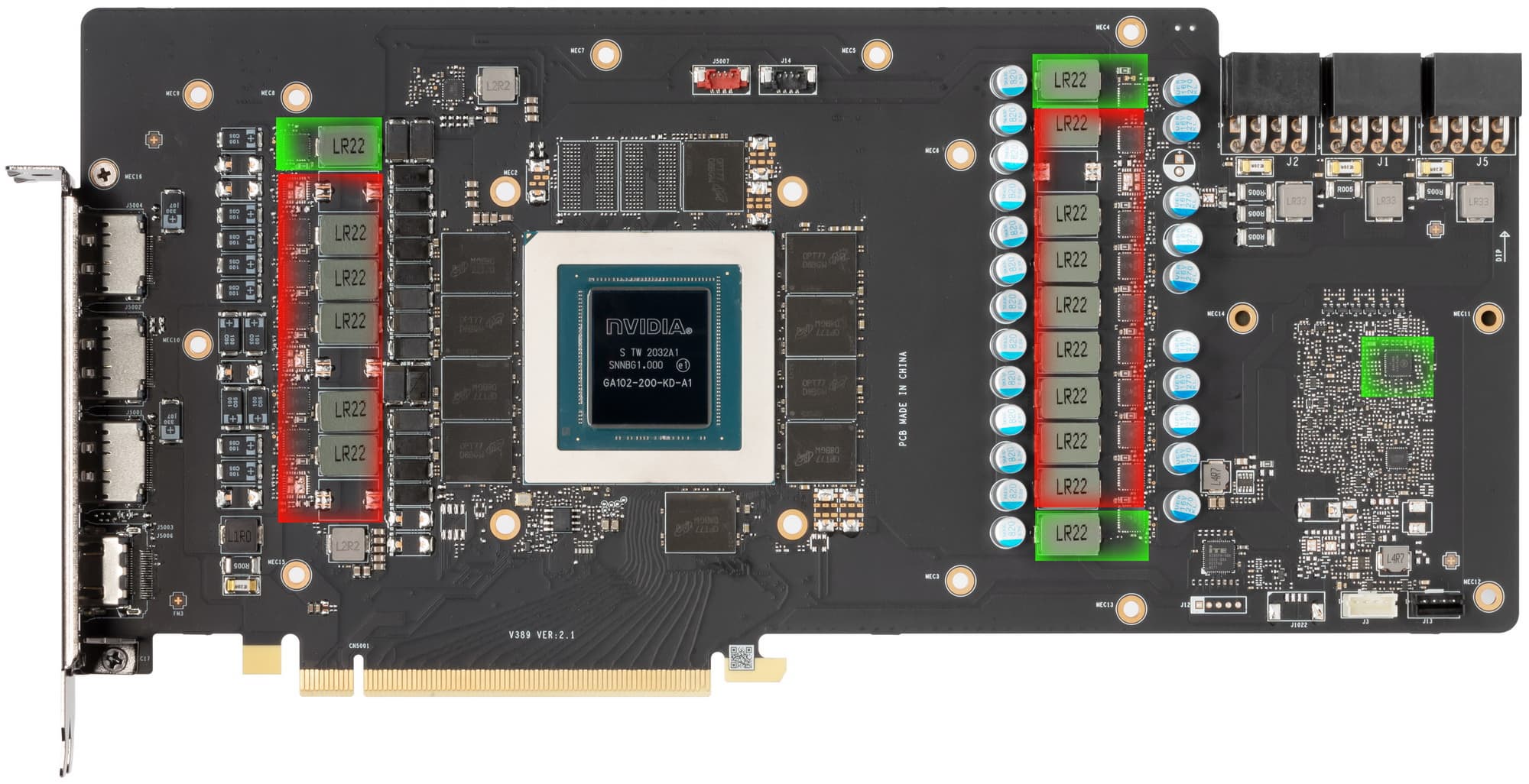

Зеленым цветом отмечена схема питания памяти, красным — ядра. При этом никаких удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются два ШИМ-контроллера uP9512R (uPI Semiconductor), каждый из которых способен управлять 8 фазами максимум. Оба расположены на оборотной стороне платы.

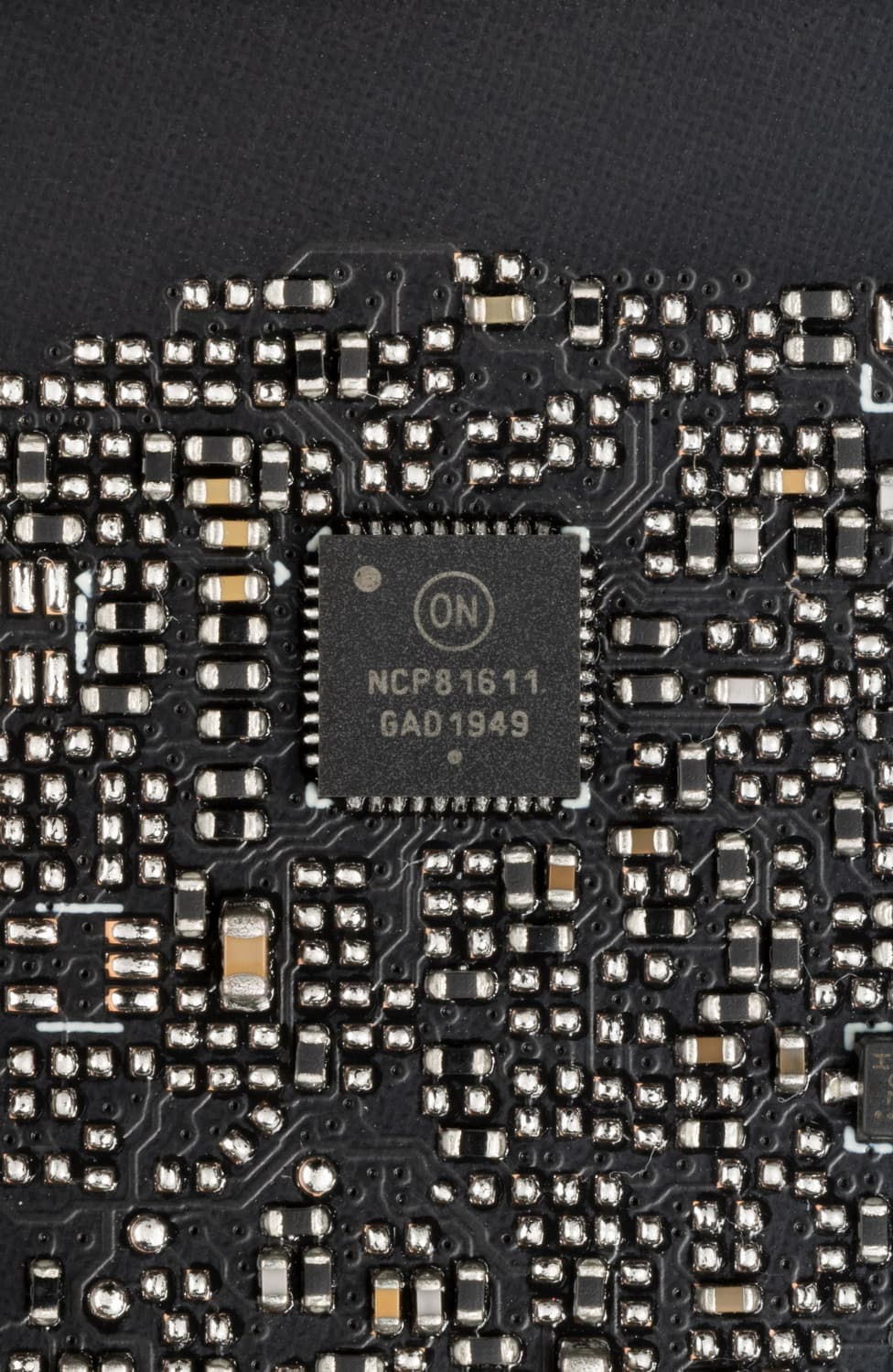

На лицевой же стороне имеется другой ШИМ-контроллер On Semiconductor NCP81611, который управляет 3-фазной схемой питания микросхем памяти.

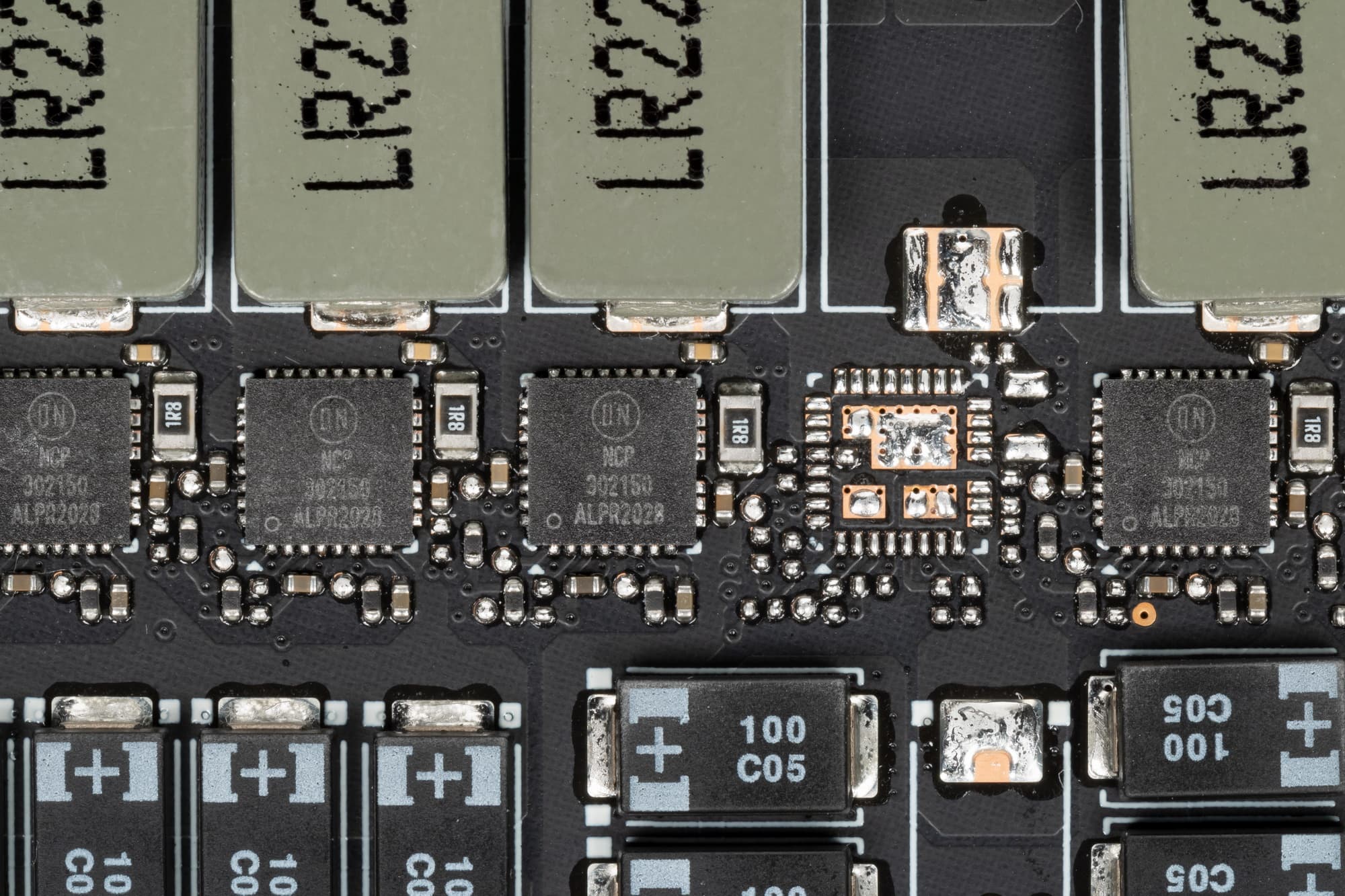

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае NCP302150 (On Semiconductor), каждая из который рассчитана максимально на 50 А (суммарно система питания способна «переварить» до 800 А, и понятно, что даже GeForce RTX 3090 с ее 24 микросхемами GDDR6X не дотянет до таких величин).

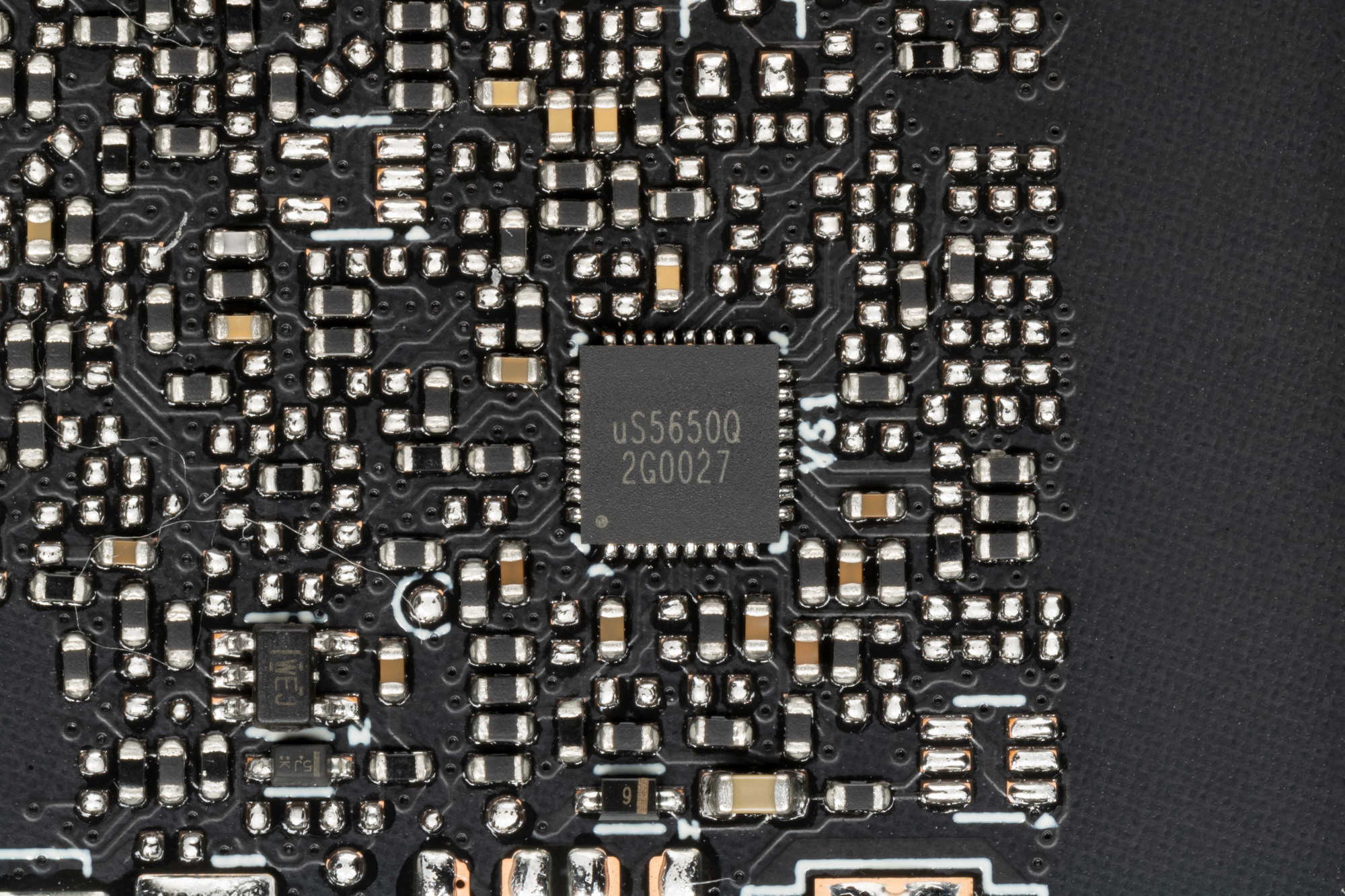

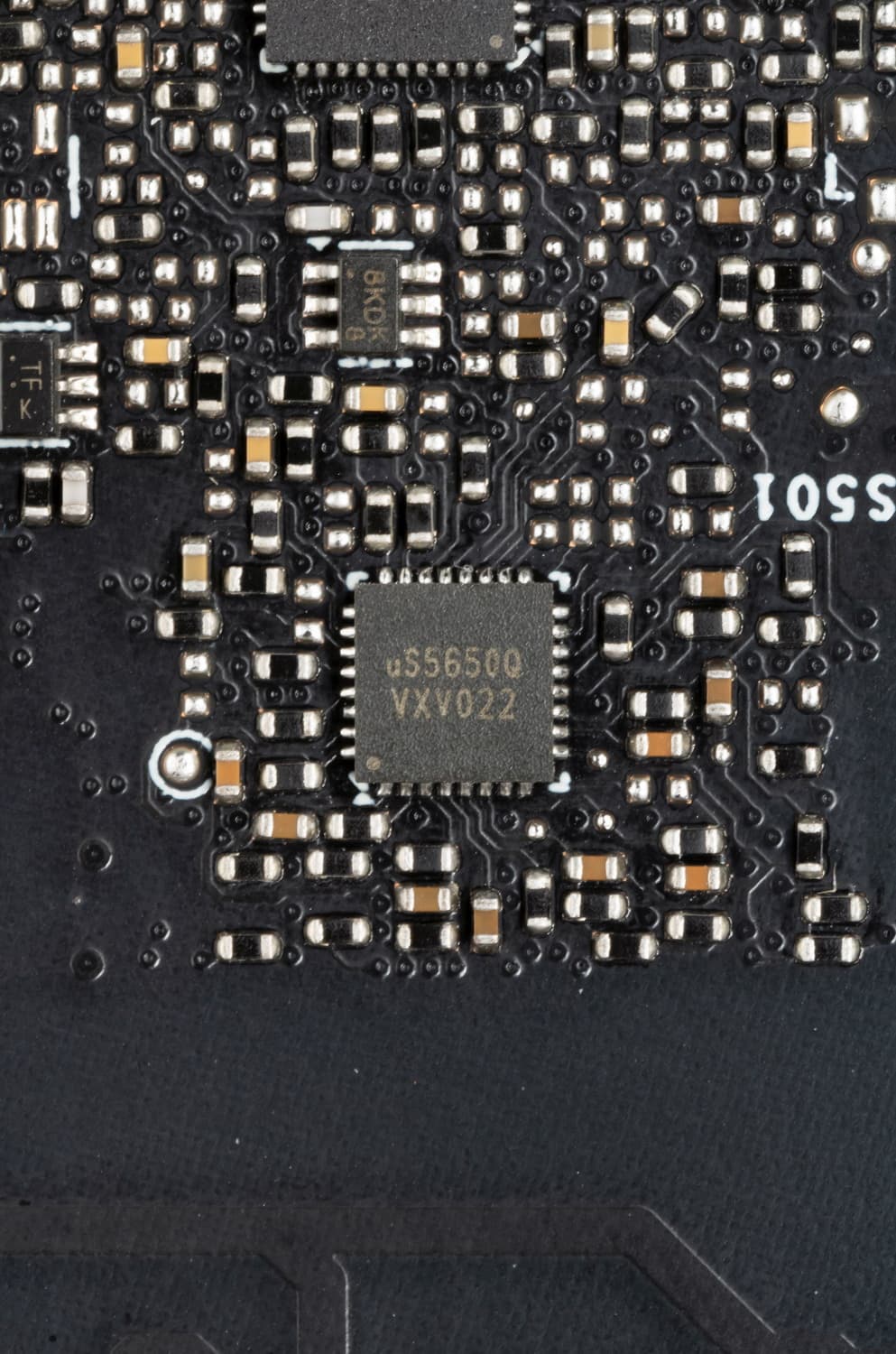

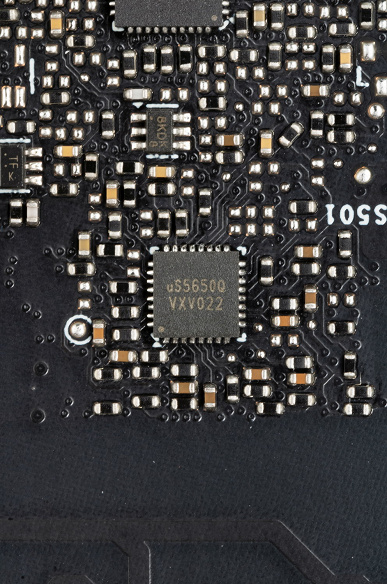

Также имеются два контроллера uS5650Q (uPI Semiconductor), отвечающие за мониторинг карты (отслеживание напряжений и температуры).

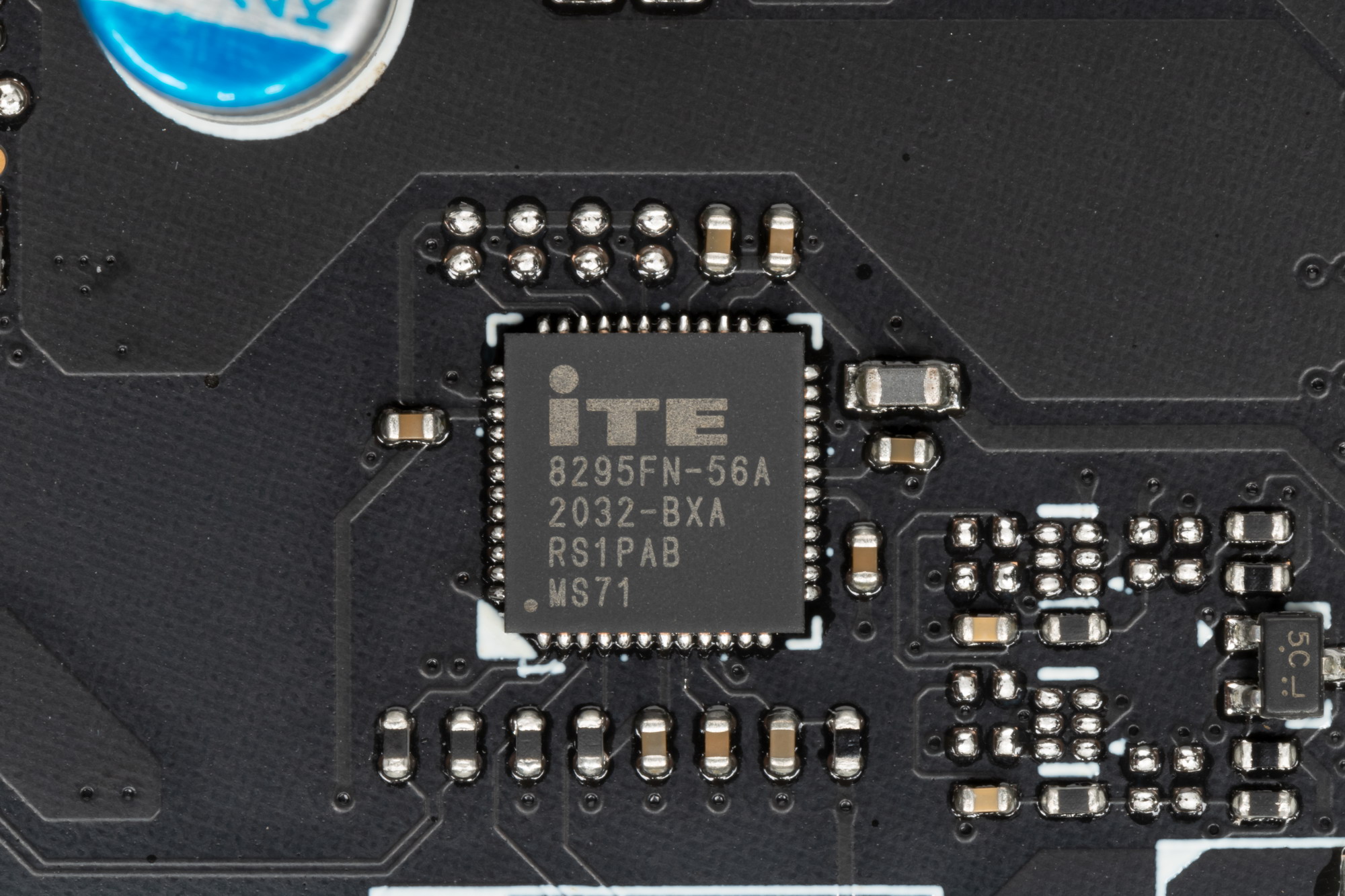

А подсветкой управляет отдельный контроллер ITE8295FN (ITE Tech).

Штатные частоты памяти у карты MSI равны референсным значениям, а вот частота работы ядра немного выше. Не получив еще на тест референс-карту, мы не можем назвать точный прирост производительности относительно нее, но в сравнении с картой Palit частота ядра у MSI GeForce RTX 3080 Gaming X Trio выше на 1,5%, а производительность оказалась выше на 2% (частоты чаще поднимались выше Boost-значений).

Питание подается через три 8-контактных разъема.

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Dragon Center. К сожалению, на момент подготовки обзора последняя версия Dragon Center работала с картами нового семейства GeForce RTX 30 с проблемами, наблюдались вылеты программы, отсутствовала часть функциональности. Ждем обновления ПО.

Имеется оптимизация игр (настроек графики) под данную карту, как у Nvidia GeForce Experience
Мониторинг — обязательный элемент
Стандартные для MSI предустановки работы, однако в реальности разница минимальная
Эта функциональность (остановка вентиляторов в простое) пока не работает

Нагрев и охлаждение

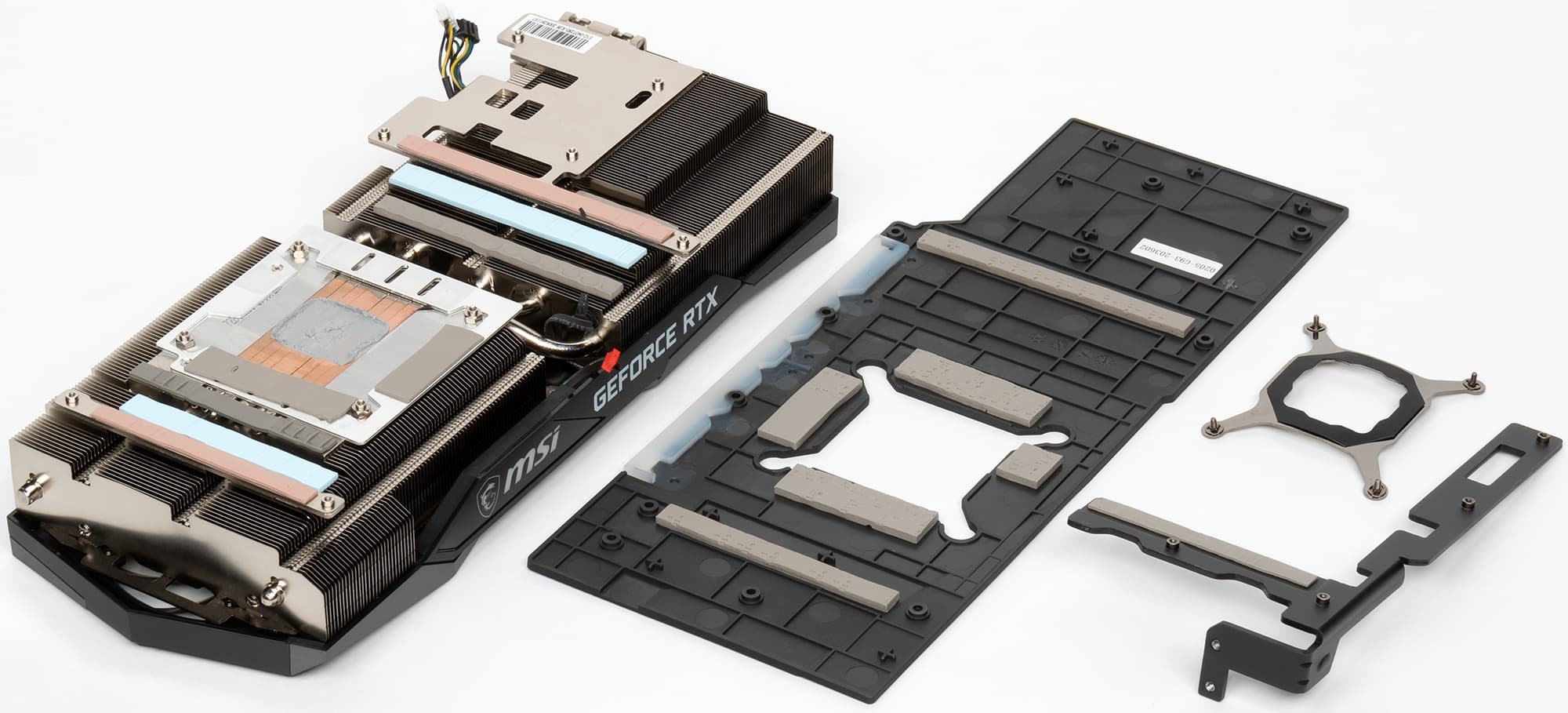

Напомним, что в Nvidia решили сделать PCB более компактной: для новых карт создана специальная система охлаждения, продувающая радиатор насквозь и частично оставляющая нагретый воздух в объеме корпуса. Однако в MSI решили пойти более традиционным путем, сделав PCB длиннее и установив кулер привычной конструкции. Мы видим большой двухсекционный пластинчатый никелированный радиатор с тепловыми трубками, формирующими подошву прямого контакта с GPU. Микросхемы памяти охлаждаются пластиной, прикрученной к основанию радиатора, а преобразователи питания VRM охлаждаются с помощью отдельных пластин, прикрученных уже к ребрам обеих секций радиатора (одна из этих пластин служит еще и ребром жесткости). Задняя пластина служит не только элементом защиты PCB, но и участвует в охлаждении оборотной стороны платы через термоинтерфейс.

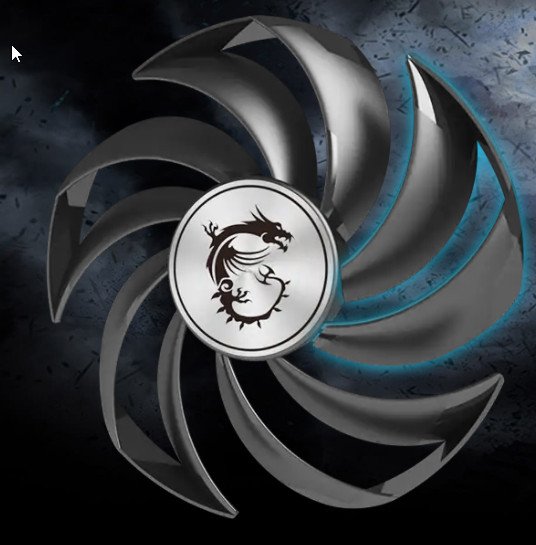

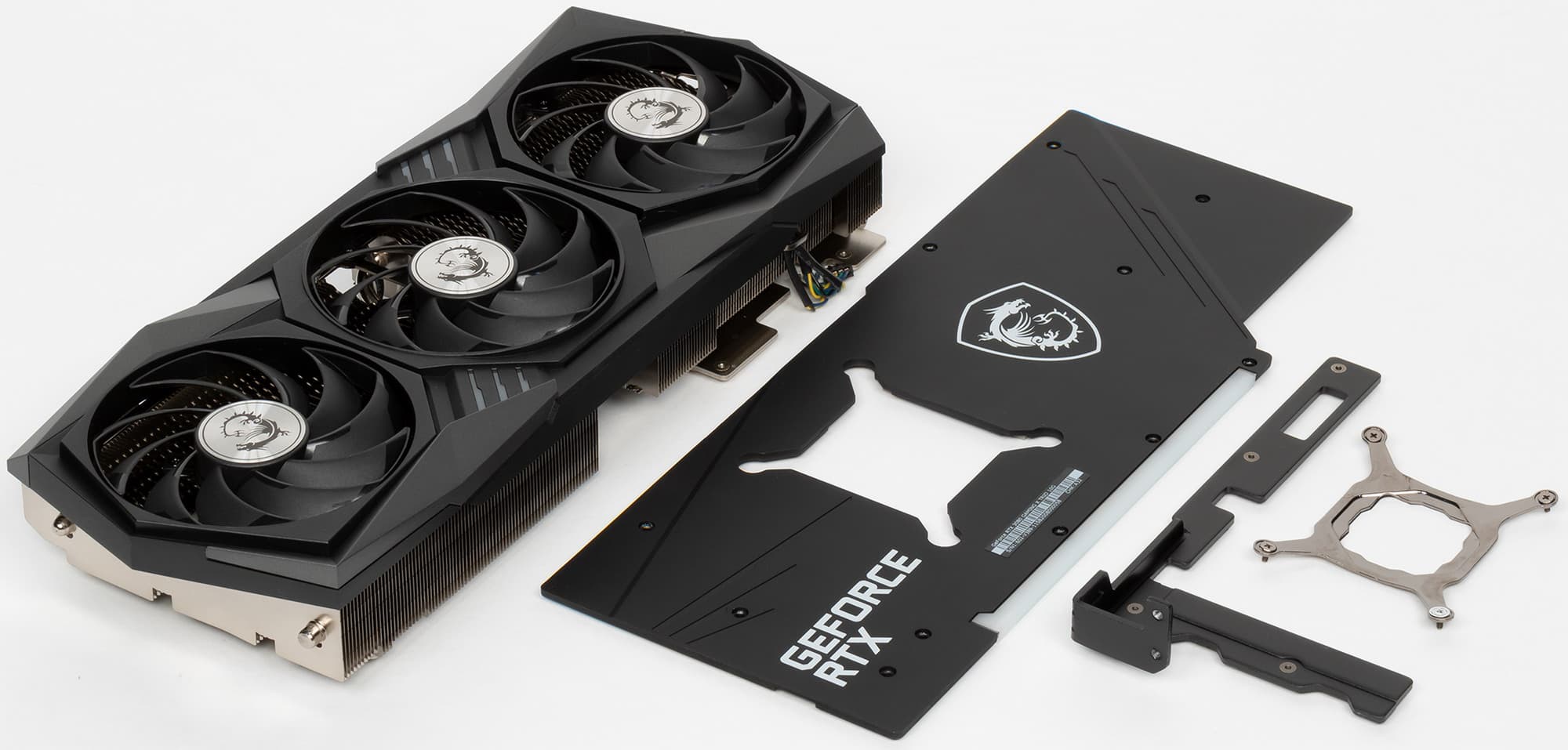

Поверх радиатора установлен кожух с тремя вентиляторами ∅95 мм типа Torx 4.0, имеющих особый дизайн лопастей (соединенных попарно) для усиления потока воздуха, направленного на радиатор.

Увы, кулер не останавливает вентиляторы в простое, они работают всегда (в видеоролике ниже это даже обыграно). Хотя я сильно подозреваю, что виной тому — сырая версия утилиты Dragon Center, ведь в ней есть пункт выключения вентиляторов в простое, но пока это не работает. На самой PCB есть посадочное место для переключателя (полагаю, что будет вариант карты на этой же PCB с двумя микросхемами BIOS для разных режимов работы вентиляторов). Тем не менее, в простое СО работает очень тихо.

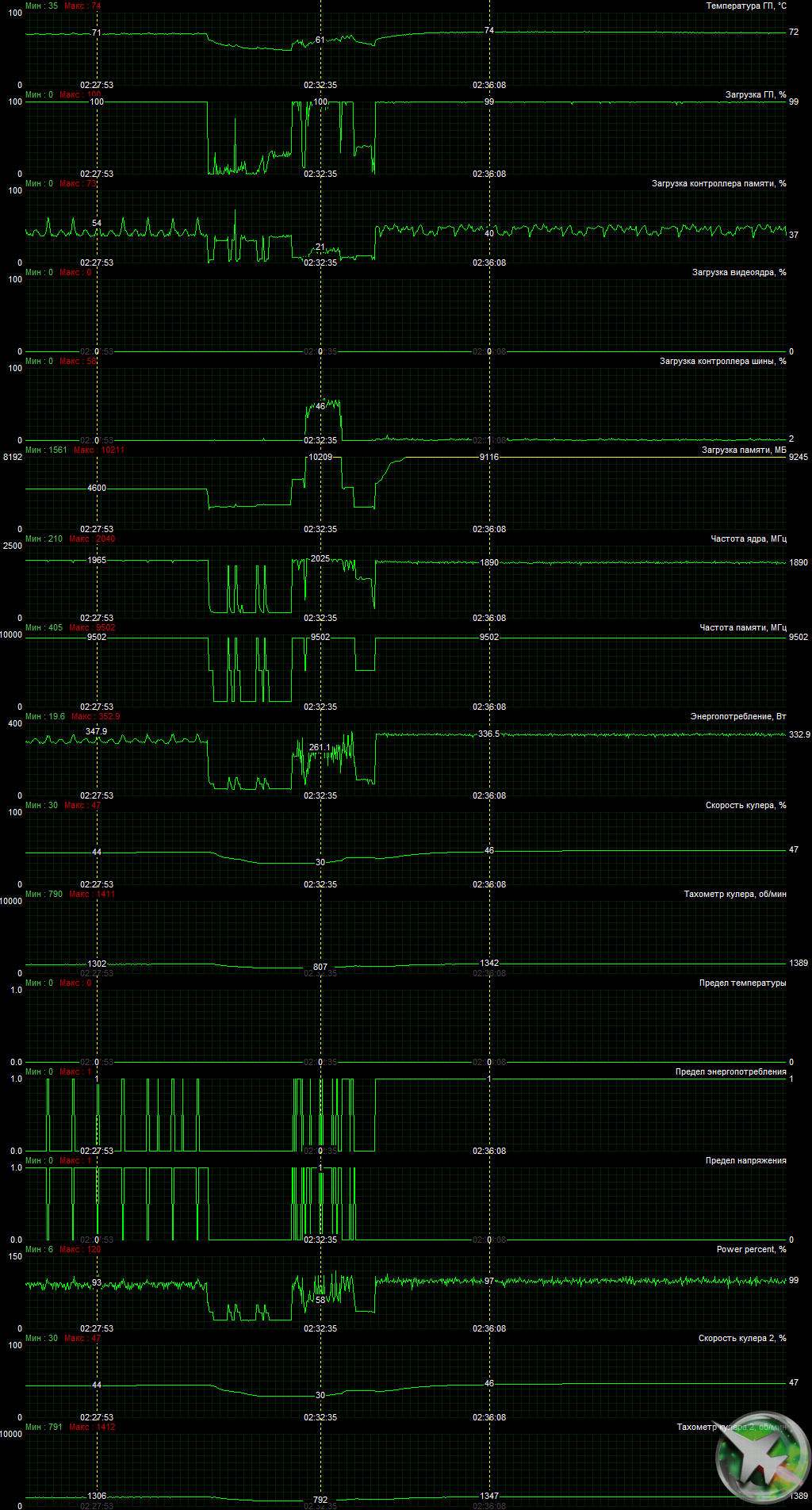

Мониторинг температурного режима с помощью утилиты Afterburner (еще один очень популярный проект MSI):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 74 градусов, что является как минимум нормальным результатом для видеокарт топового уровня.

Мы засняли 8-минутный прогрев и ускорили его в 30 раз:

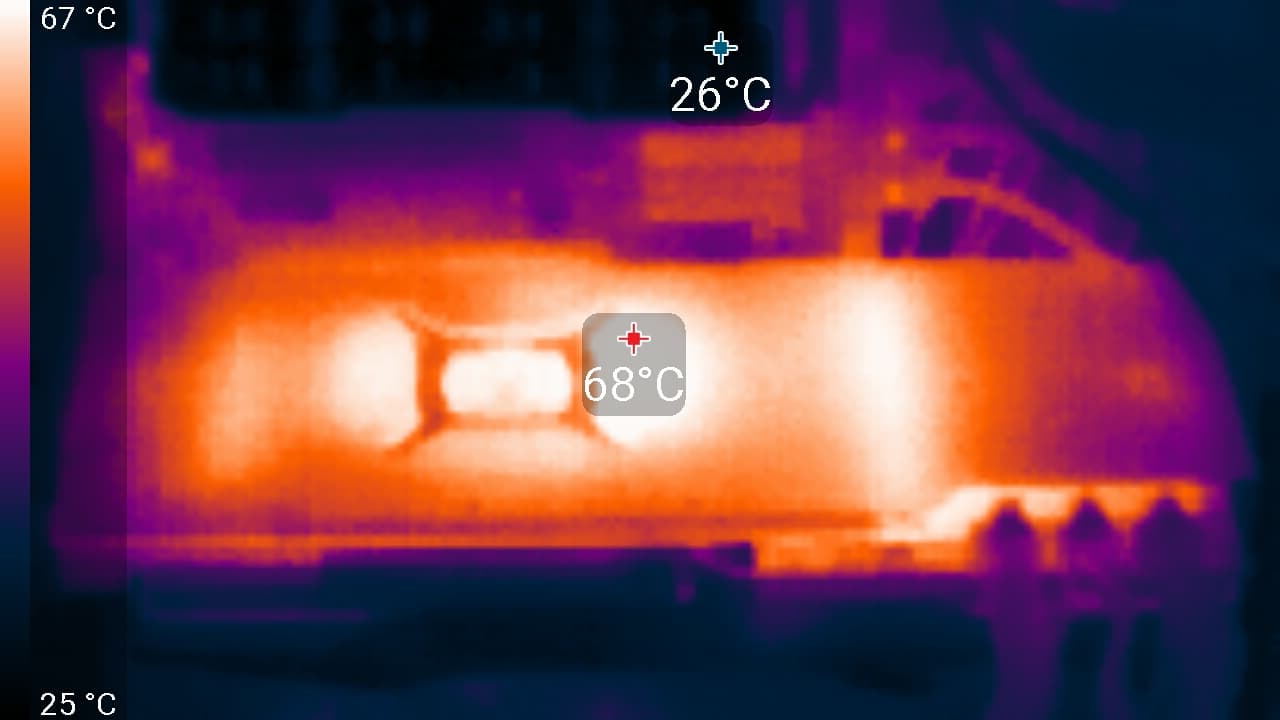

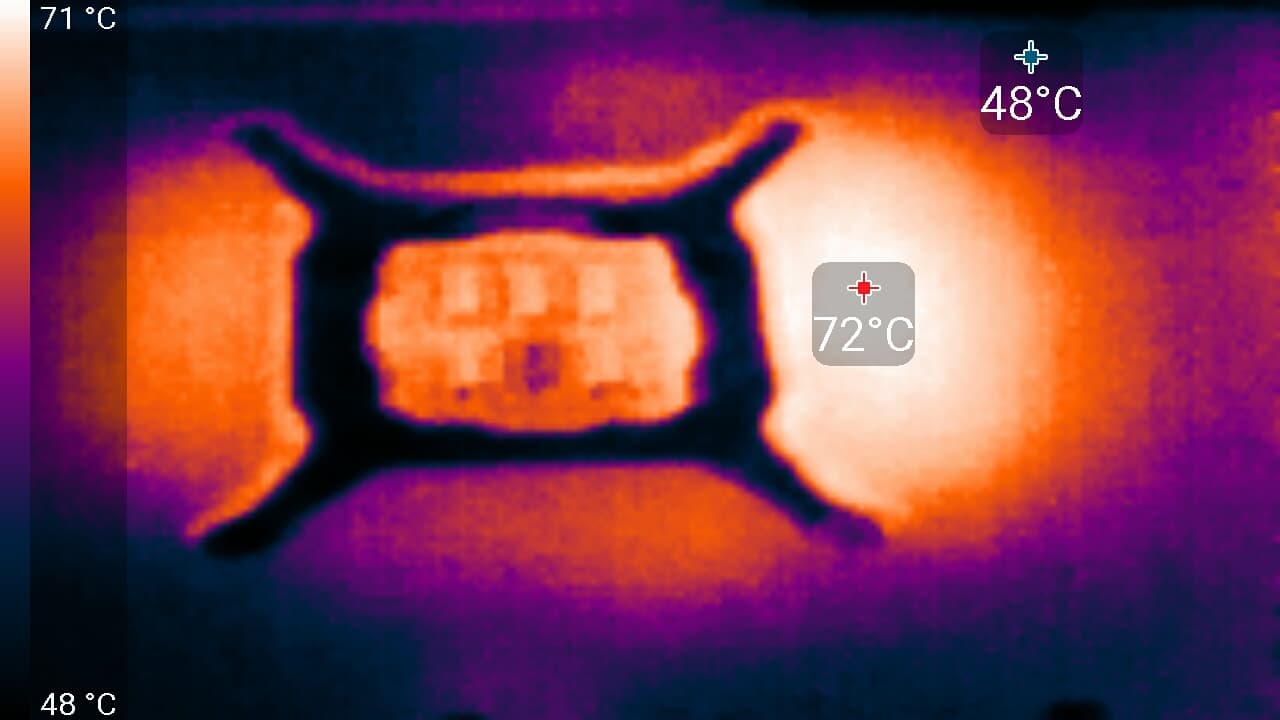

Максимальный нагрев наблюдался в центральной части PCB, в основном около ядра (и основным источником нагрева является память). Но также стоит обратить внимание на три разъема питания: все они весьма сильно нагреваются, особенно тот, что ближе к центру платы.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 25 °C, вентиляторы вращались на уровне 800 оборотов в минуту, шум был практически равен фоновому (18,1 дБА).

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D температура достигала 74 °C. Вентиляторы при этом раскручивались до 1400 оборотов в минуту, шум вырастал до 26,6 дБА: это довольно тихо. В видеоролике ниже видно, как растет шум (шум фиксировался пару секунд через каждые 30 секунд).

Подсветка

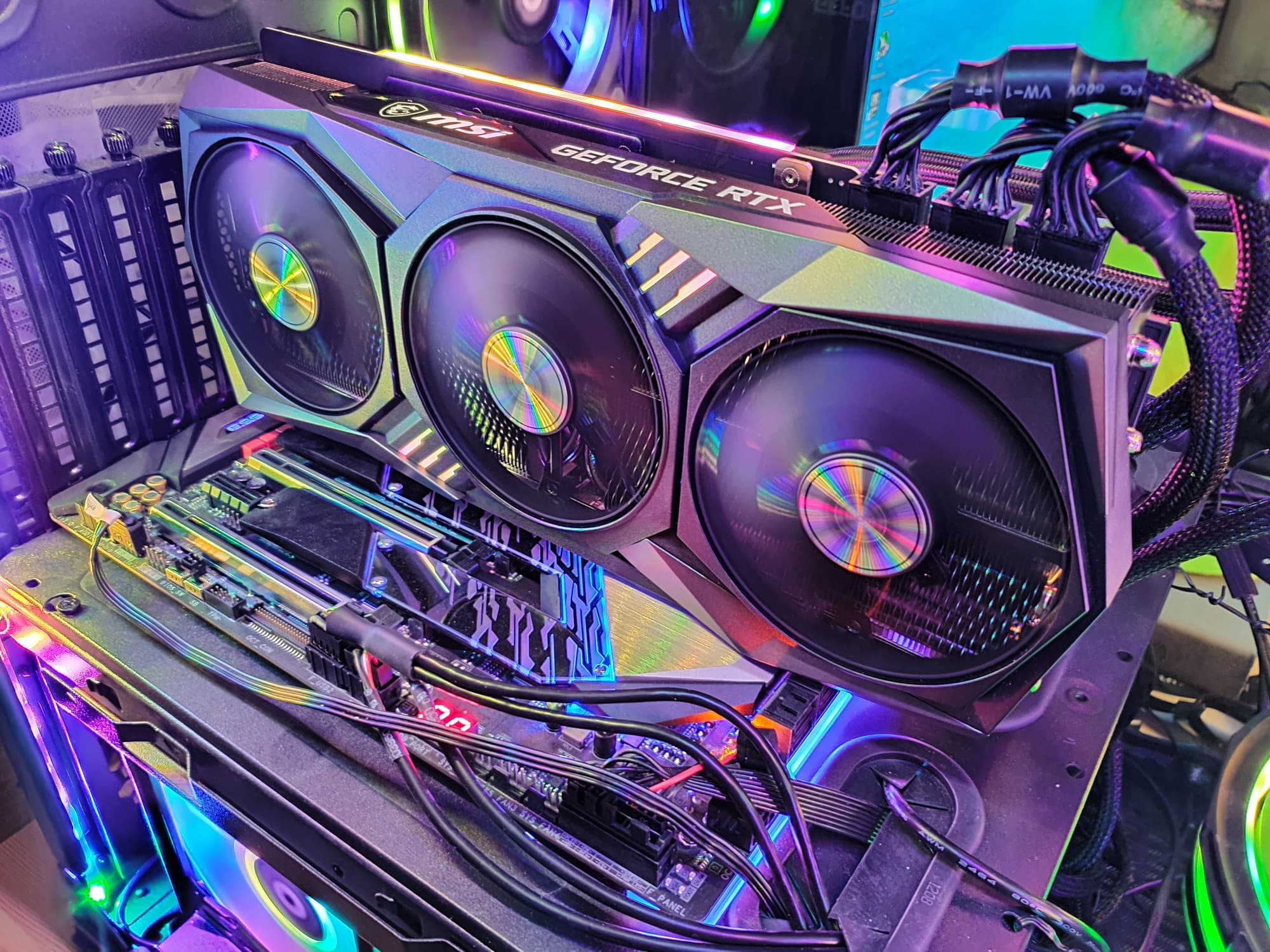

Подсветка у карты реализована в виде горизонтальных полос вдоль верхнего и нижнего торцов карты, а также подсвечены вставки между вентиляторами.

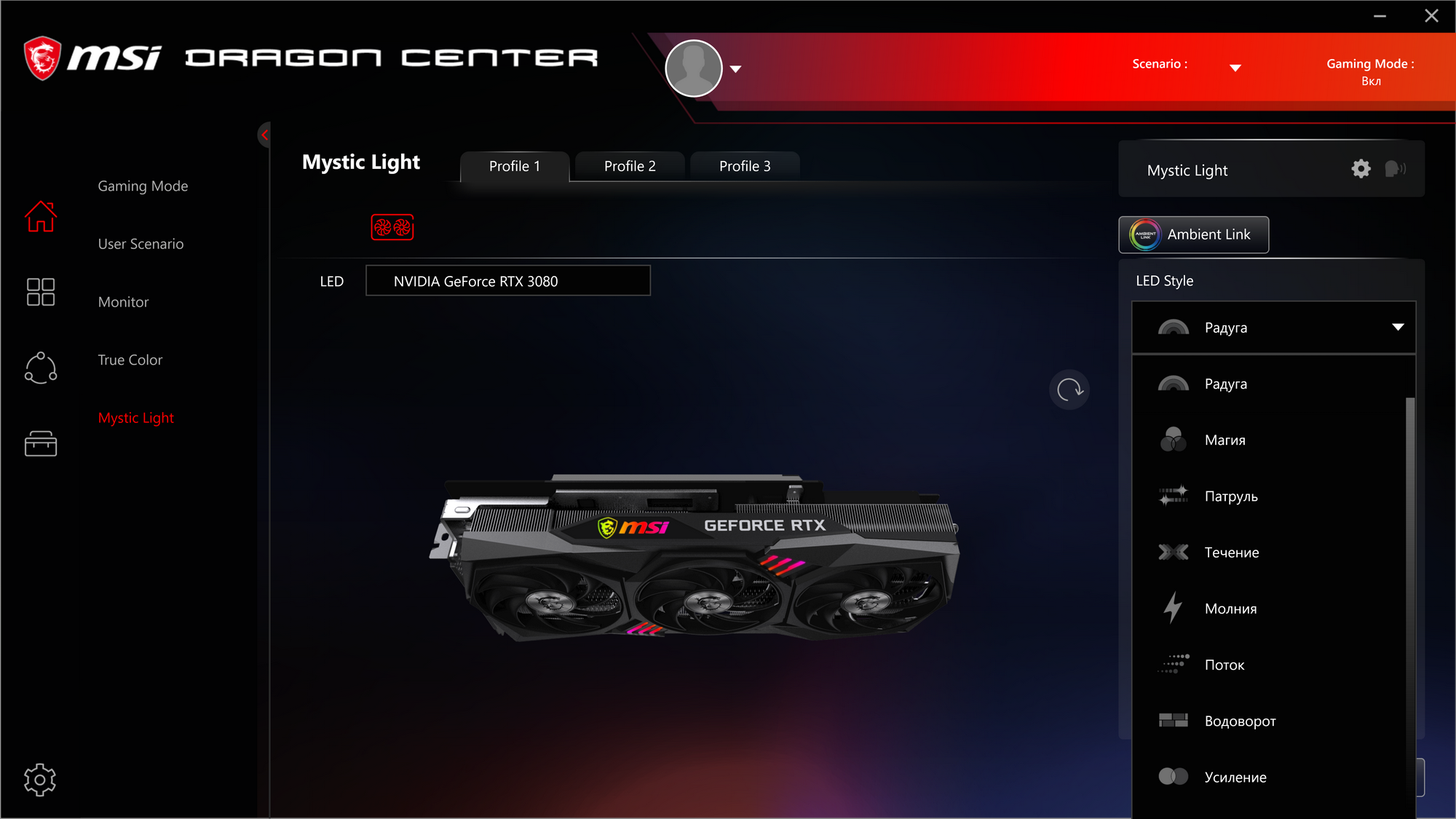

Управление подсветкой традиционно выполнено с помощью Dragon Center.

Выбор режимов очень широк (и это также традиционно для карт MSI).

Серия видеокарт Gaming этой компании хорошо известна своими световыми эффектами.

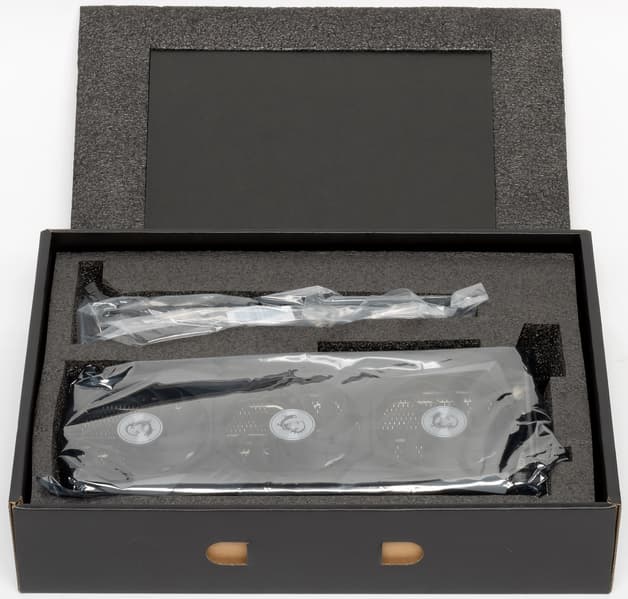

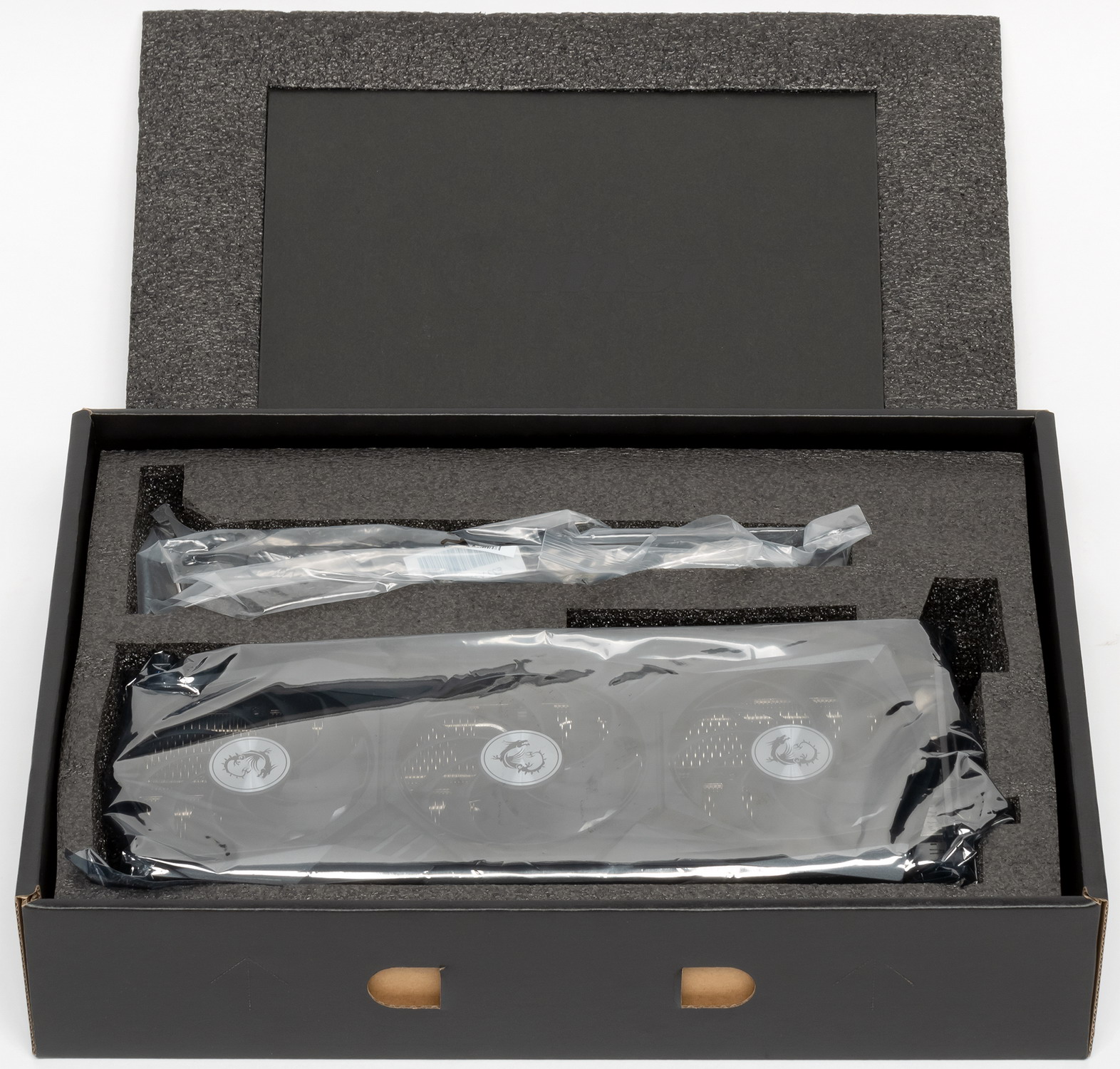

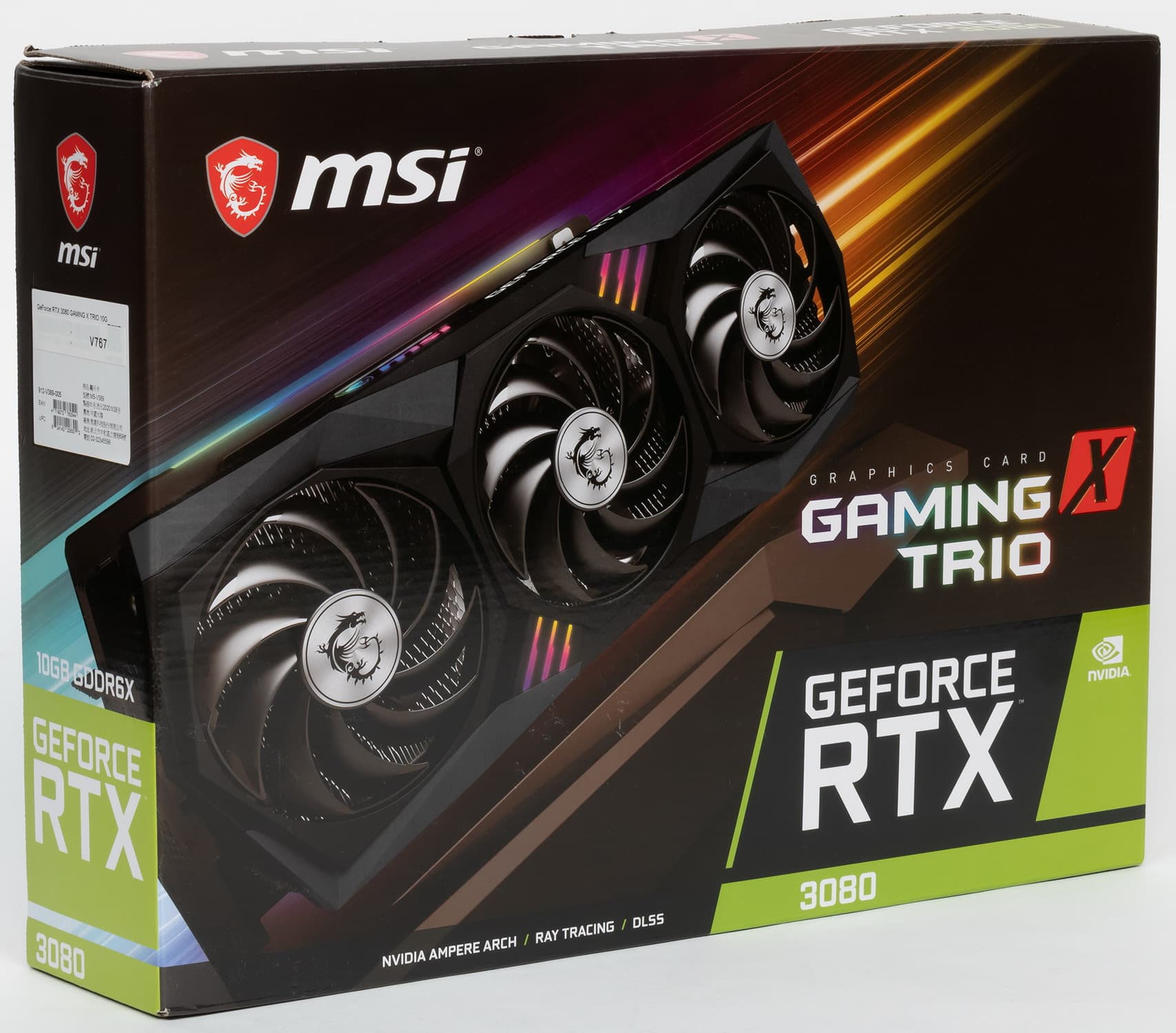

Комплект поставки и упаковка

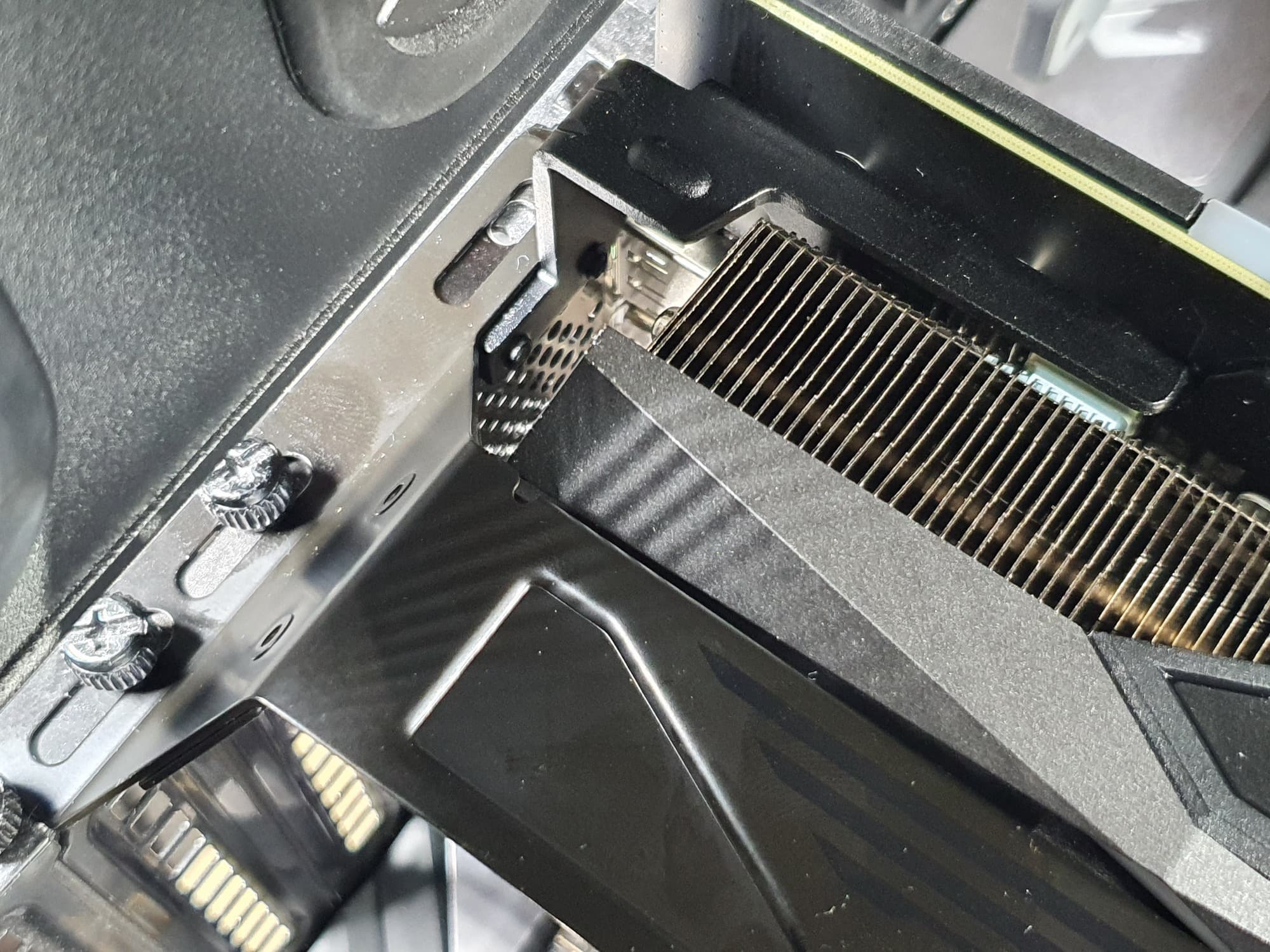

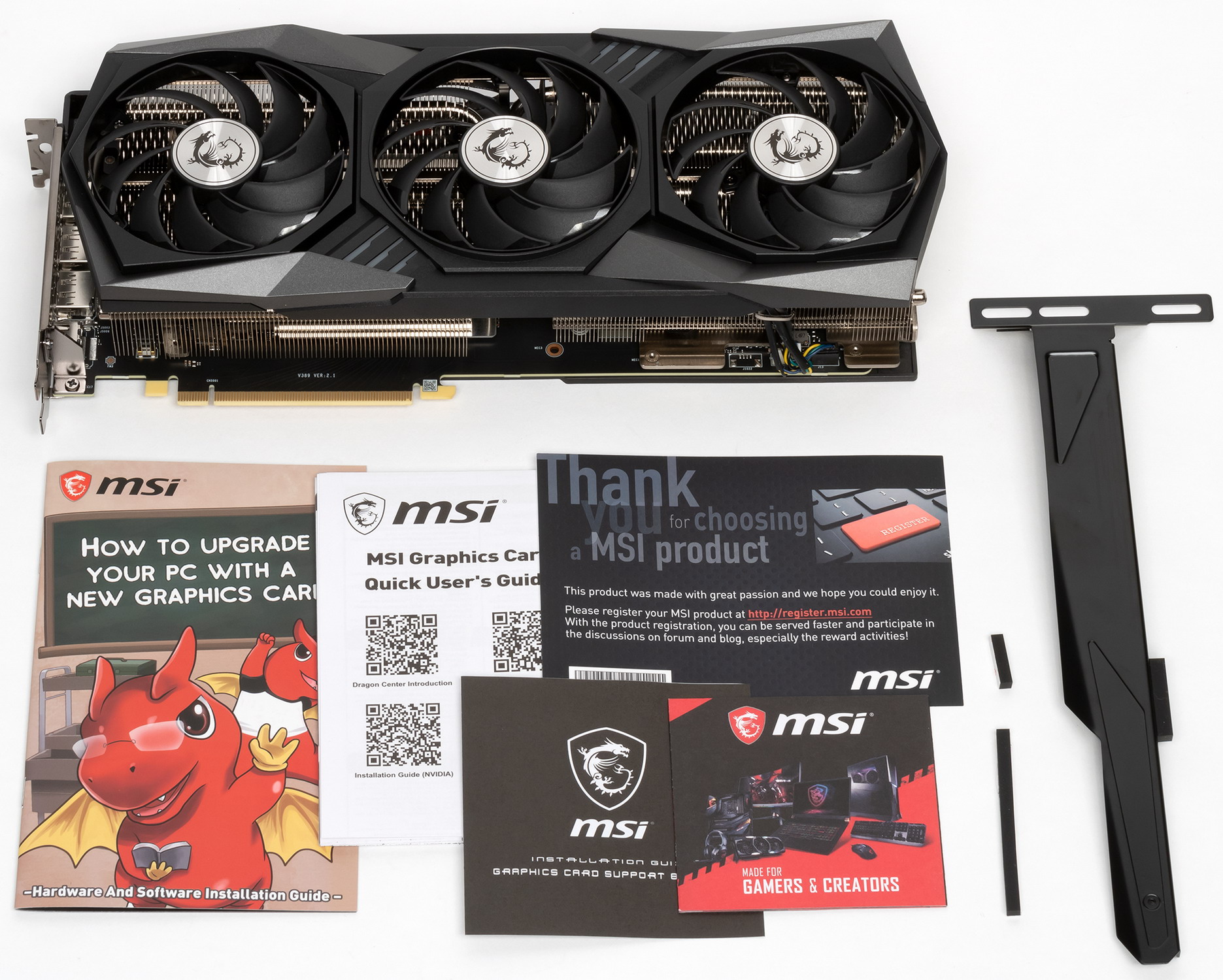

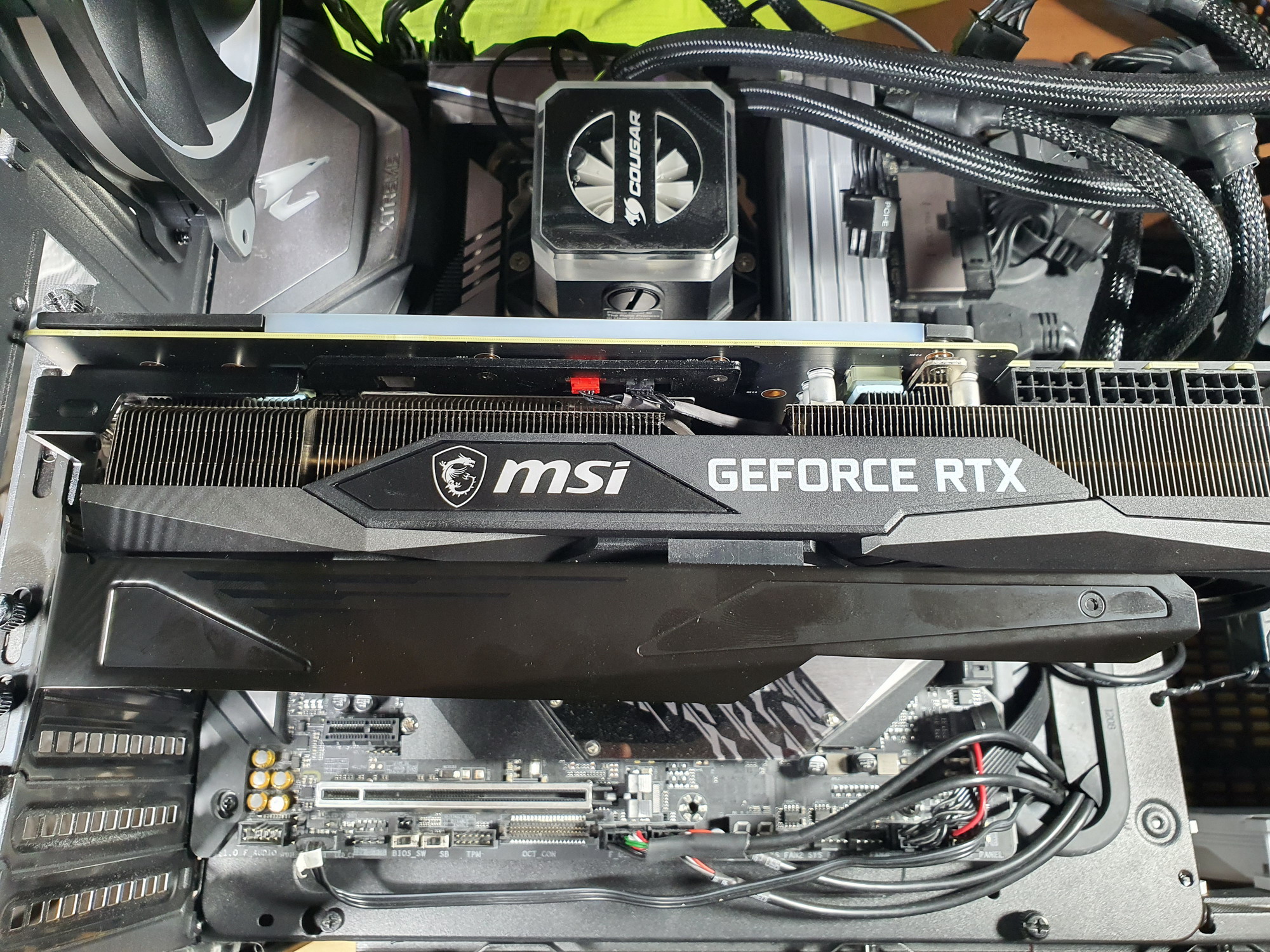

Комплект поставки, кроме традиционного руководства пользователя и бонусных стикеров, включает металлический кронштейн-подставку под карту.

Подобную подставку компания MSI давно уже поставляет со своими массивными топовыми видеокартами, и за это их надо поблагодарить.

Подставка очень прочная и легко крепится в системном блоке. В ролике в начале статьи уделено внимание и этой конструкции.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Gears 5 (Xbox Game Studios/The Coalition)
  • Wolfenstein: Youngblood (Bethesda Softworks/MachineGames/Arkane Studios)
  • Devil May Cry 5 (Capcom/Capcom)
  • Red Dead Redemption 2 (Rockstar)
  • Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)
  • Control (505 Games/Remedy Entertainment)
  • Deliver Us The Moon (Wired Productions/KeokeN Interactive)
  • Resident Evil 3 (Capcom/Capcom)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)

Мы вынуждены пока отключать трассировку лучей для массового тестирования, потому что конкурирующие решения AMD данные технологии не поддерживают. Однако мы приводим тесты не только с использованием обычных методов растеризации, но и — отдельно — с включенной технологией RTX. Разумеется, во втором случае сравнивать придется только видеокарты Nvidia.

Стандартные результаты тестов без использования аппаратной трассировки лучей

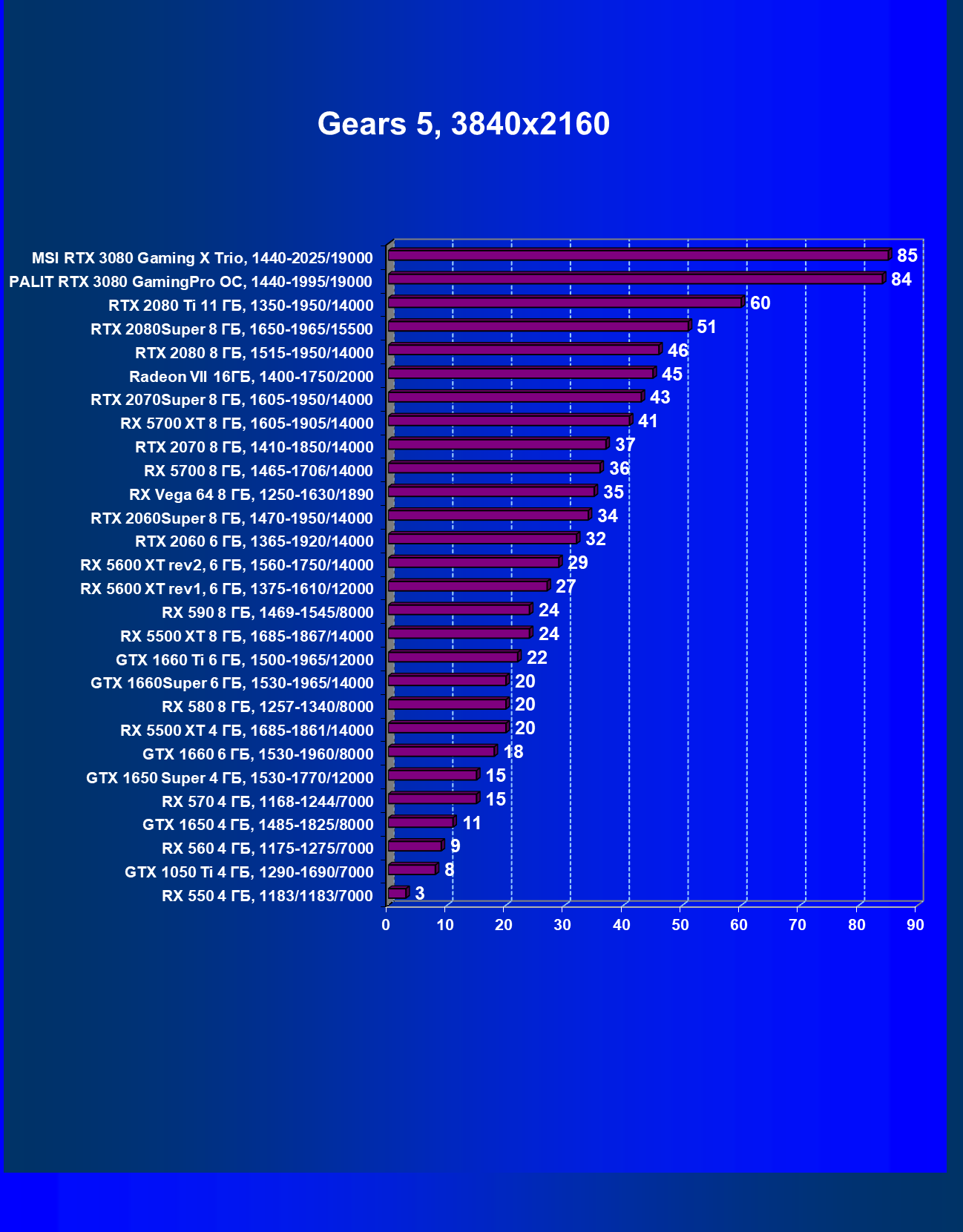

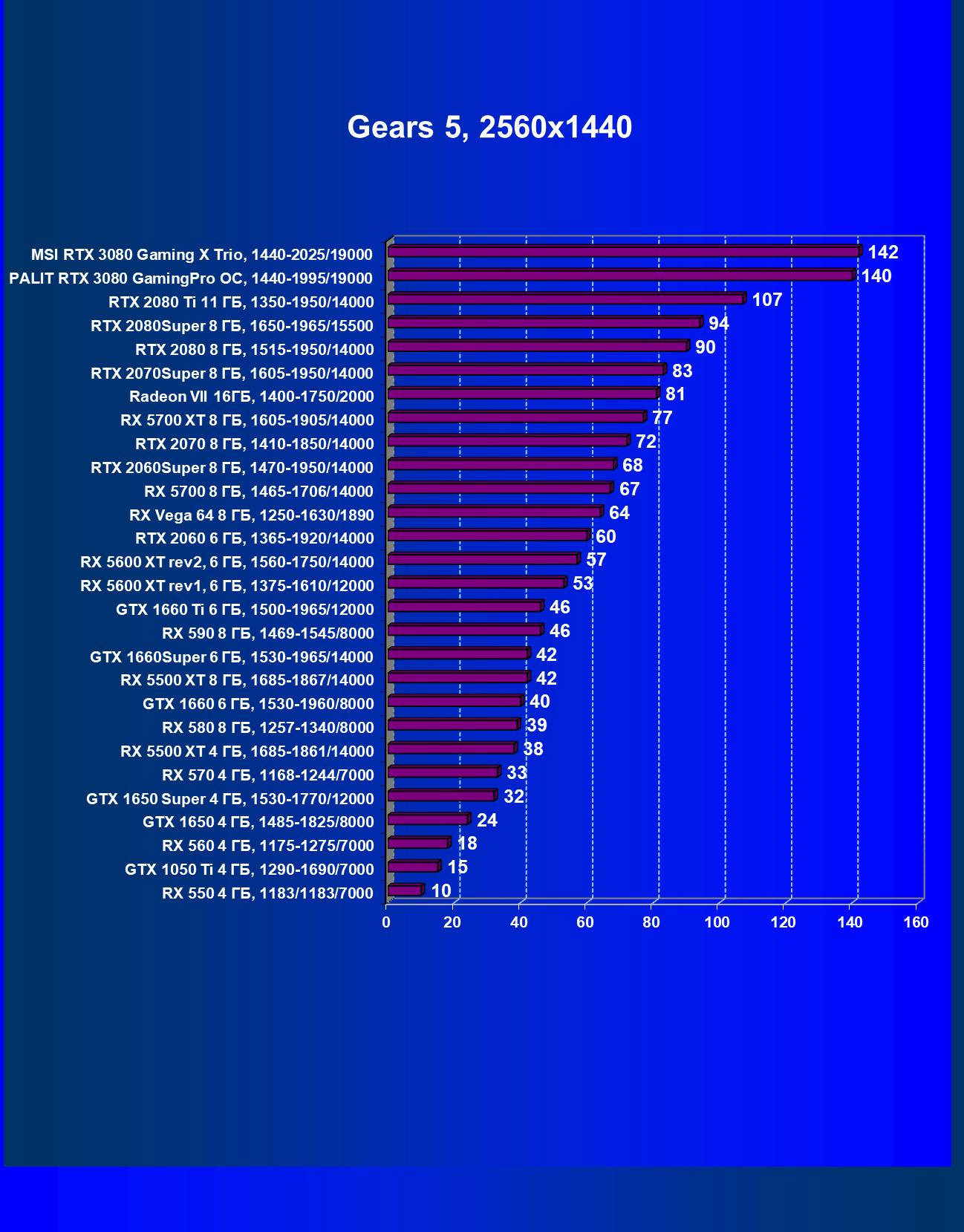

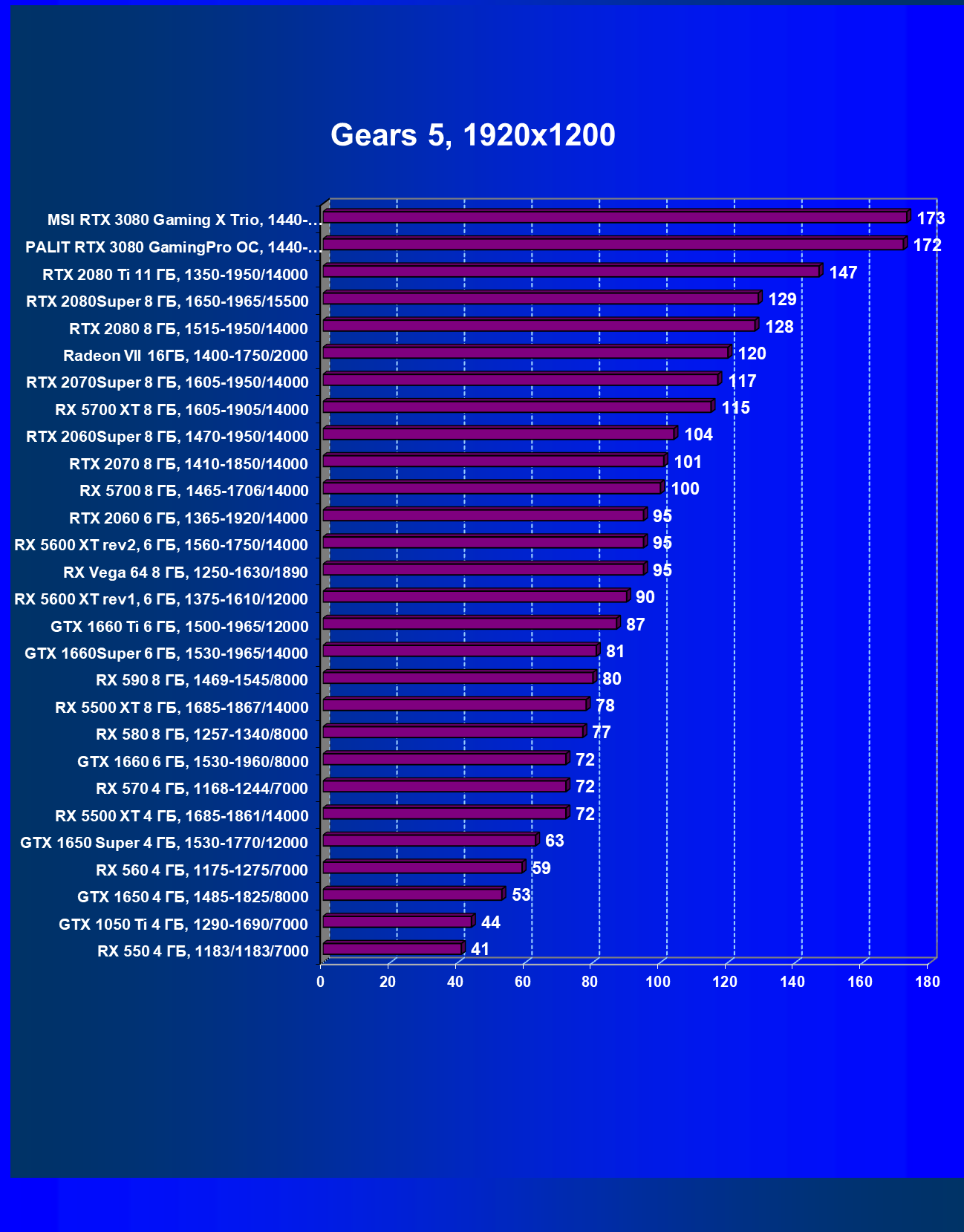

Gears 5

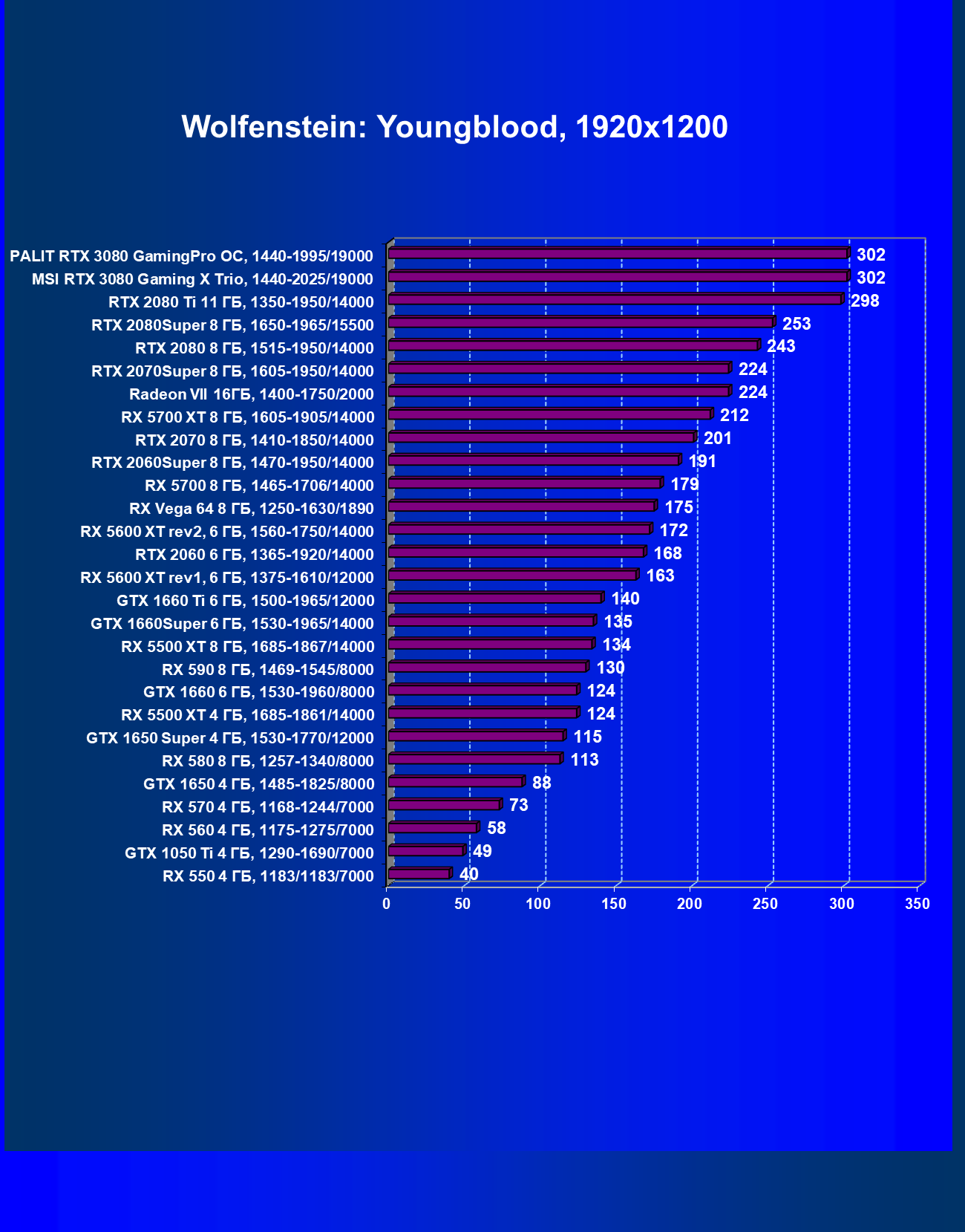

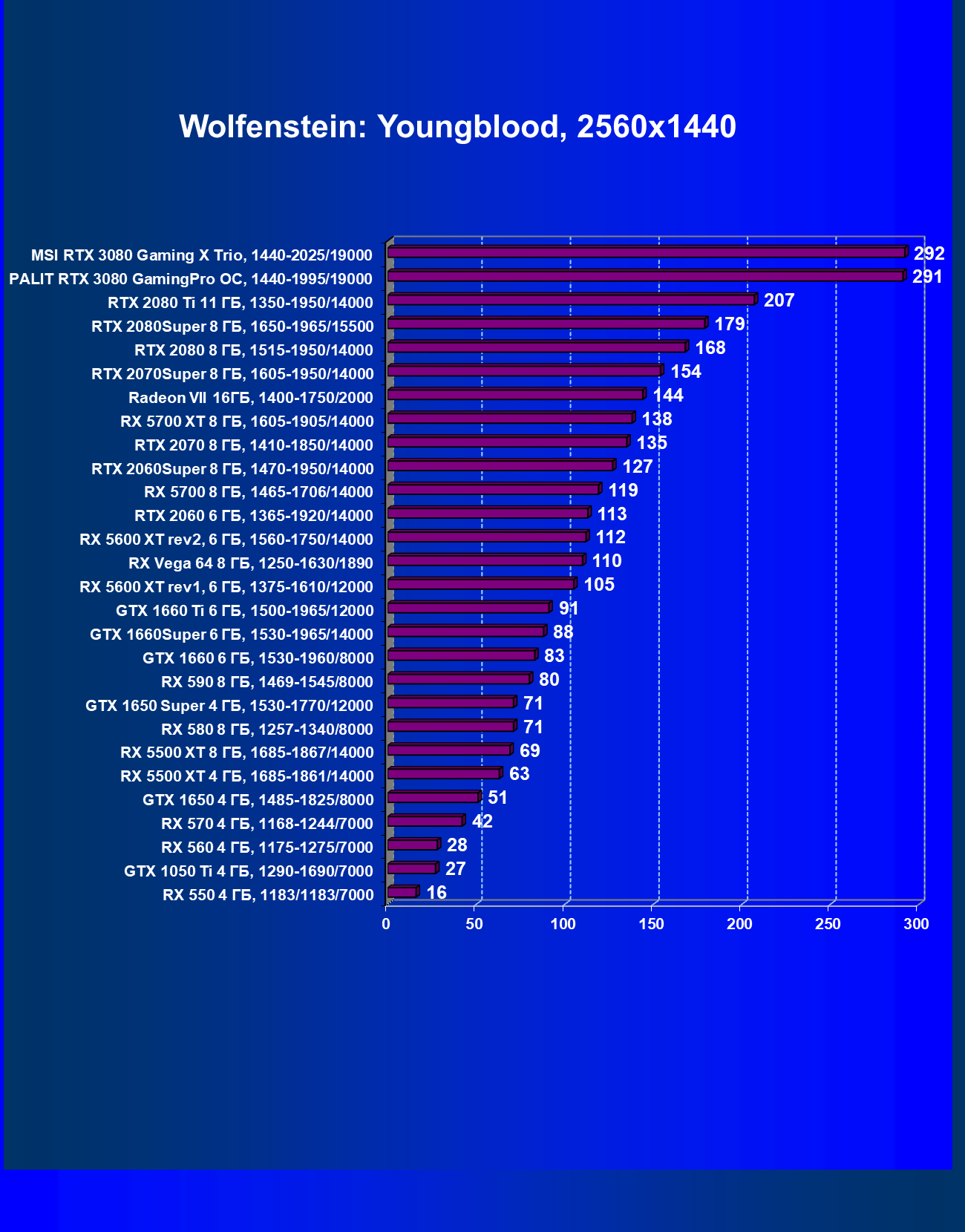

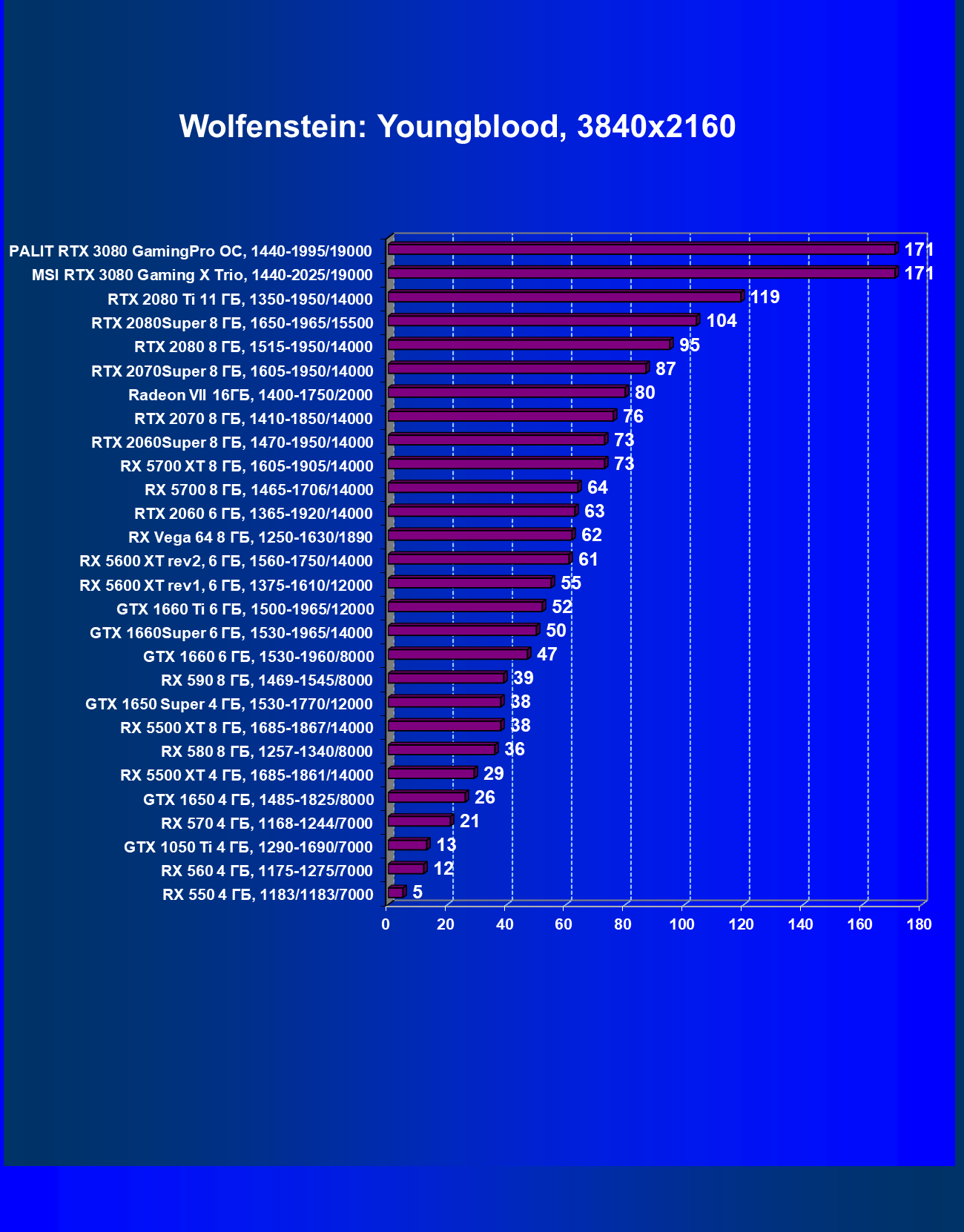

Wolfenstein: Youngblood

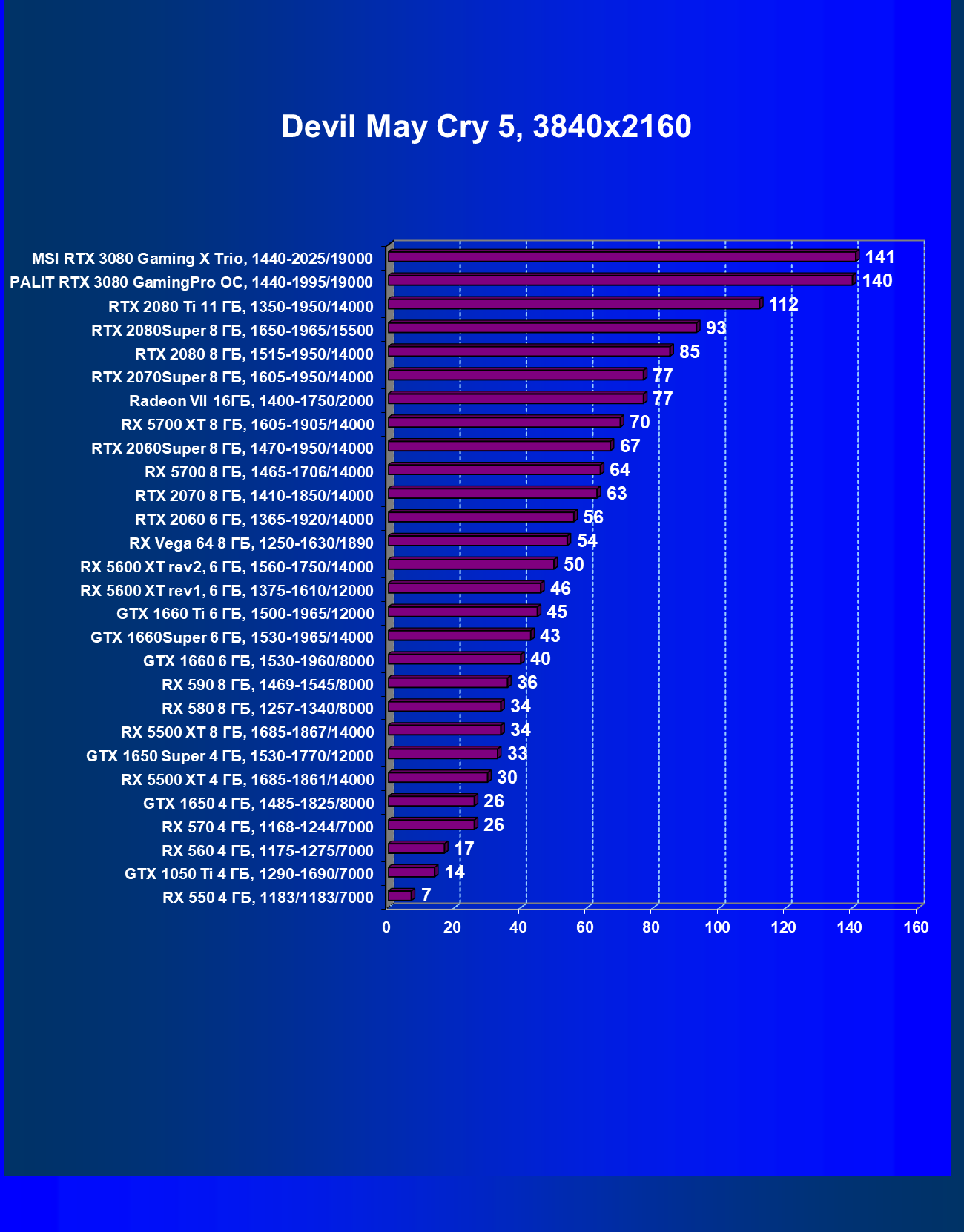

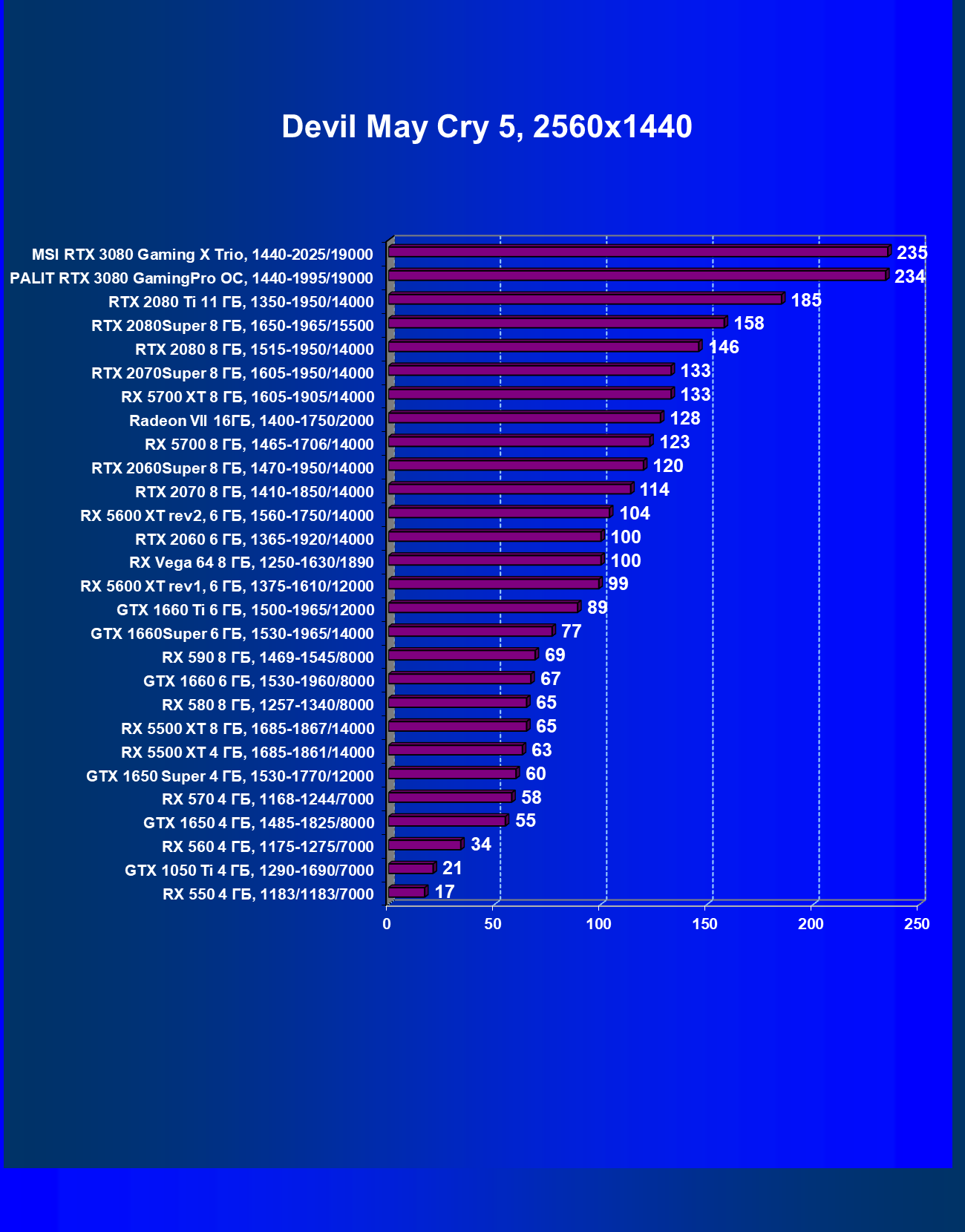

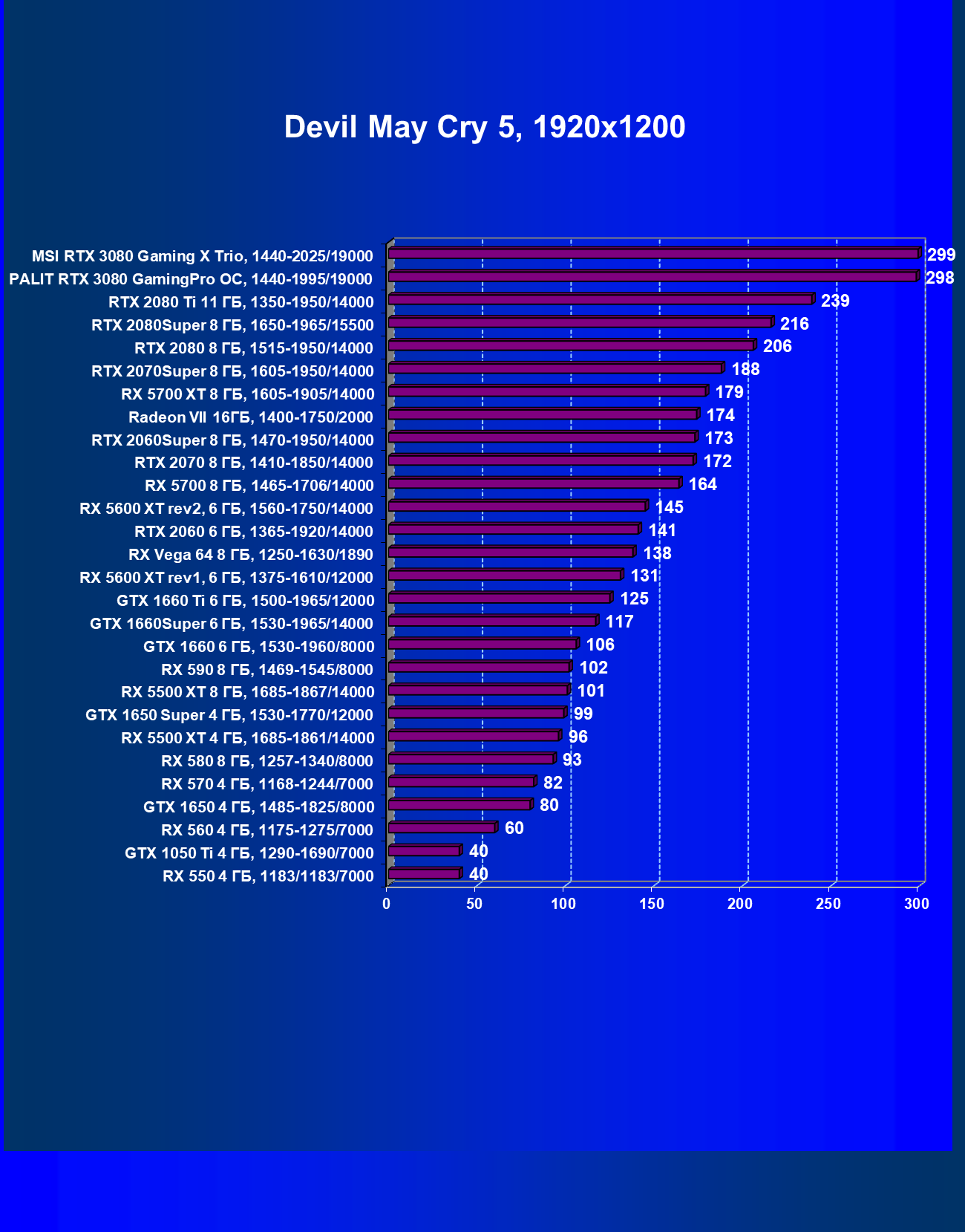

Devil May Cry 5

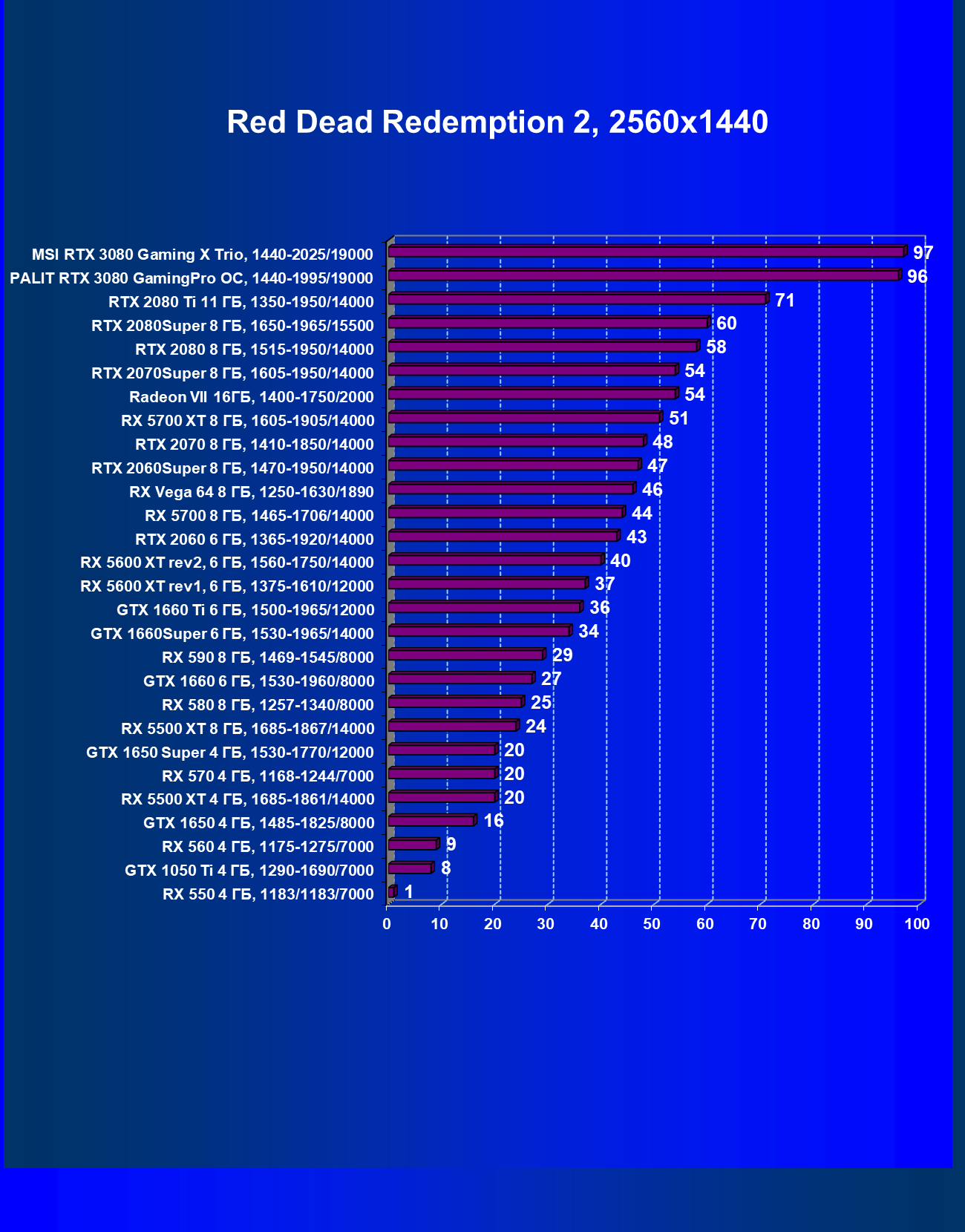

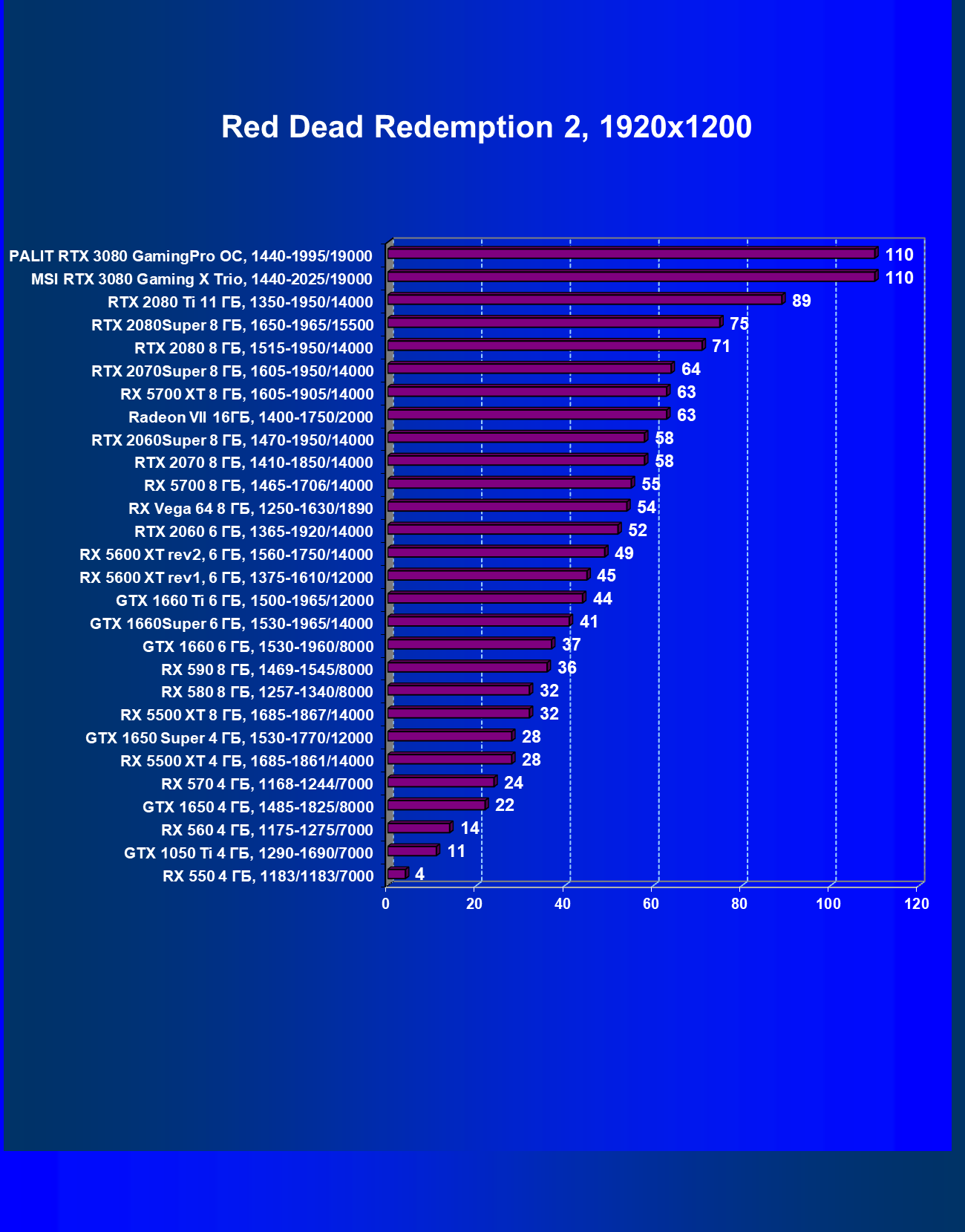

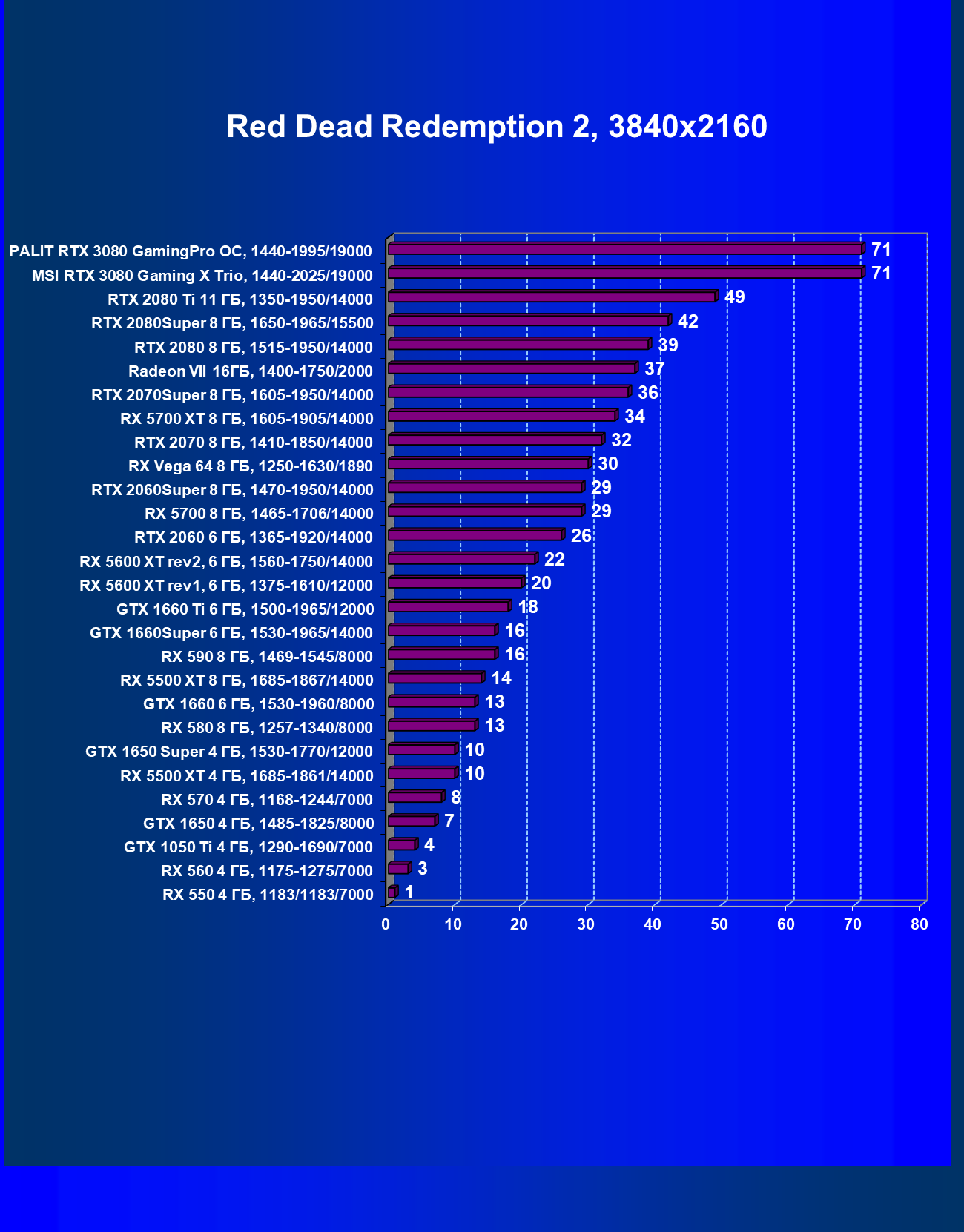

Red Dead Redemption 2

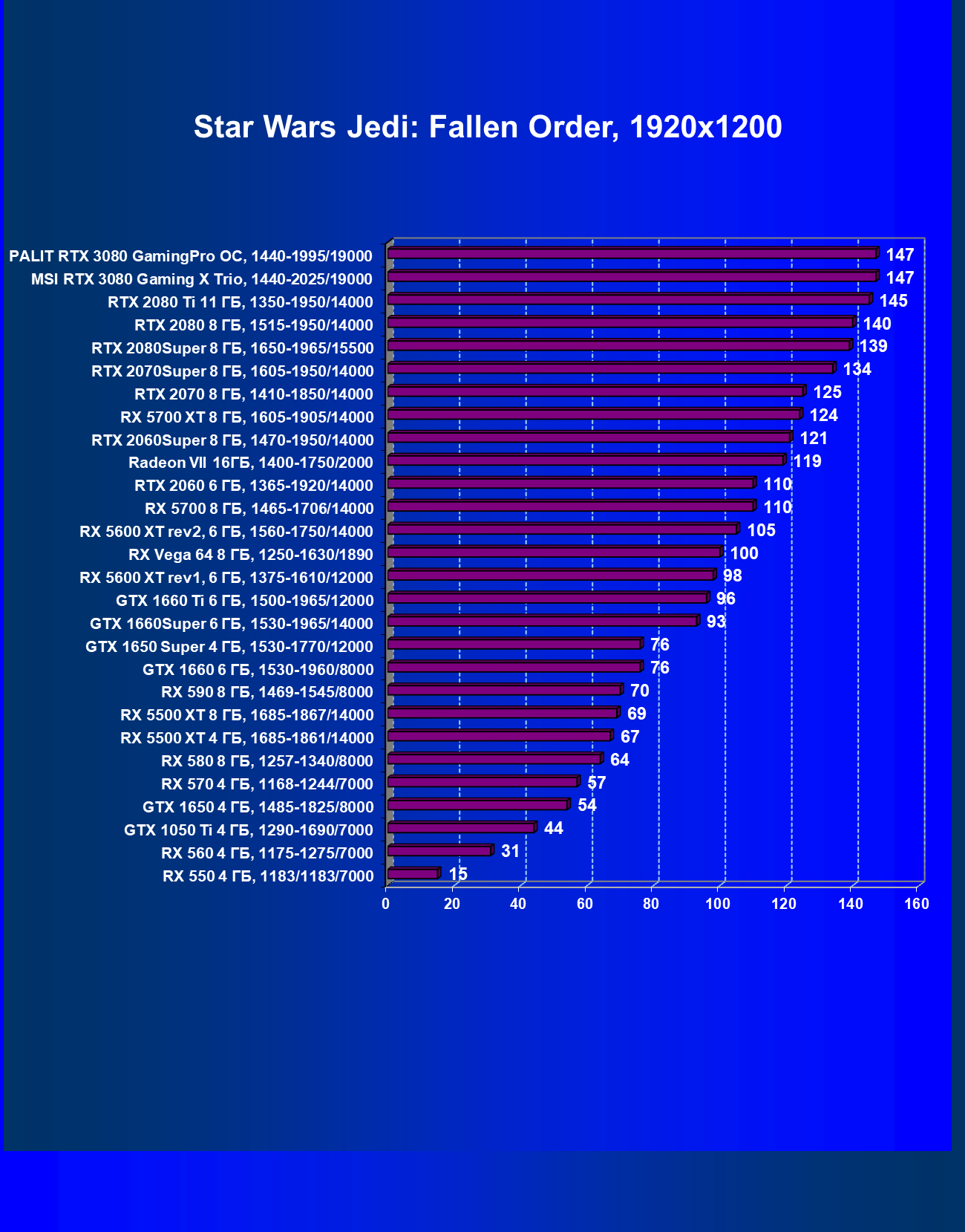

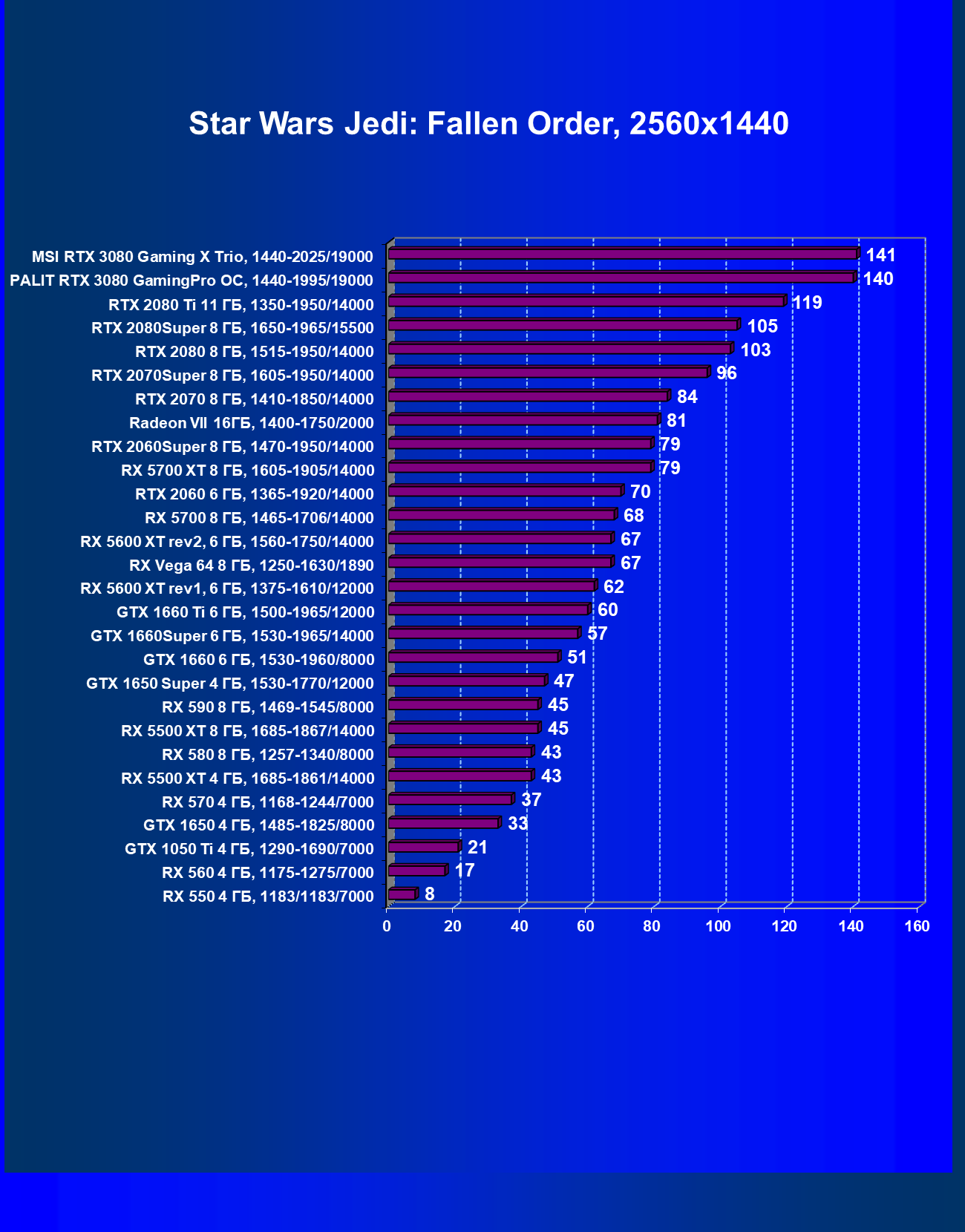

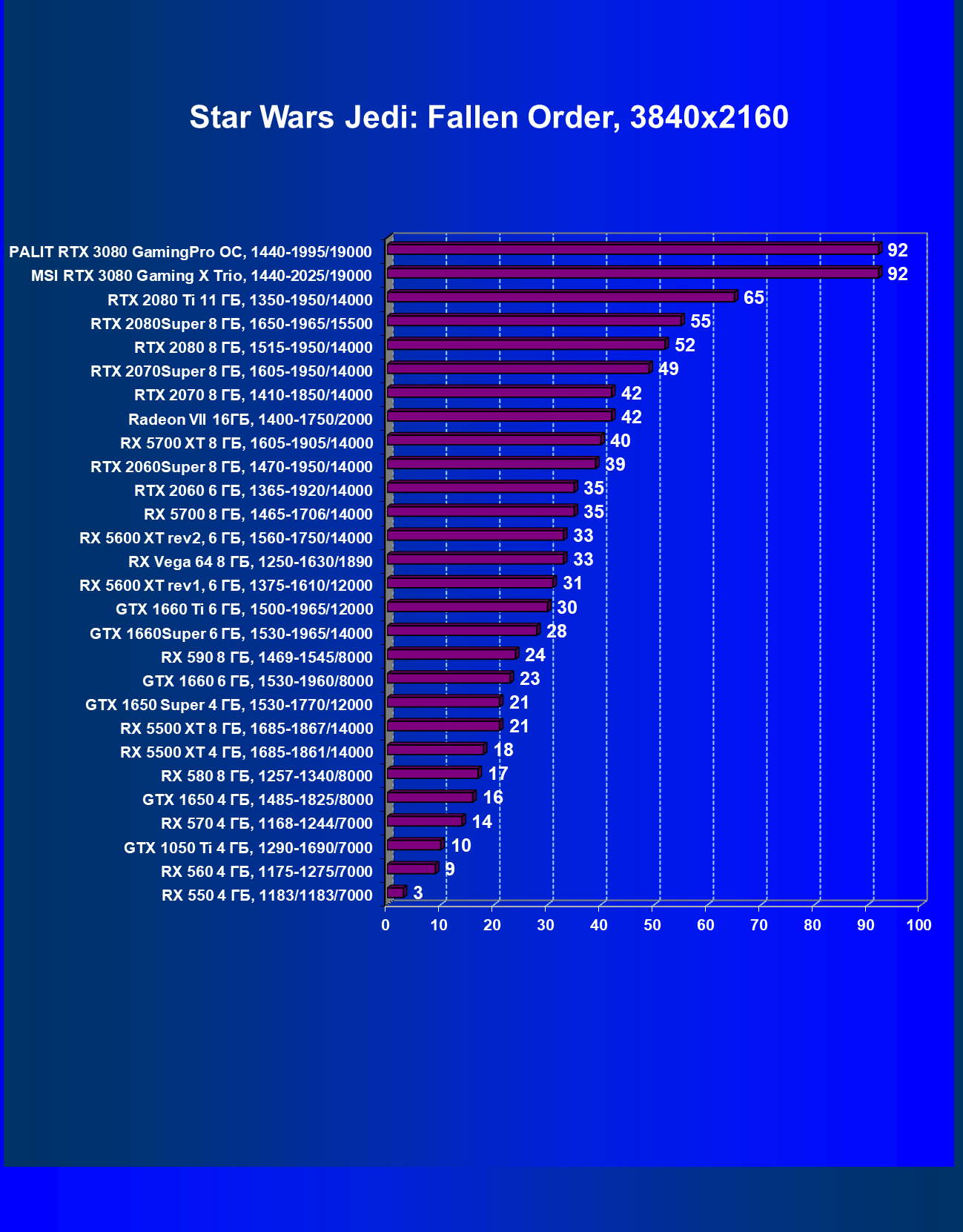

Star Wars Jedi: Fallen Order

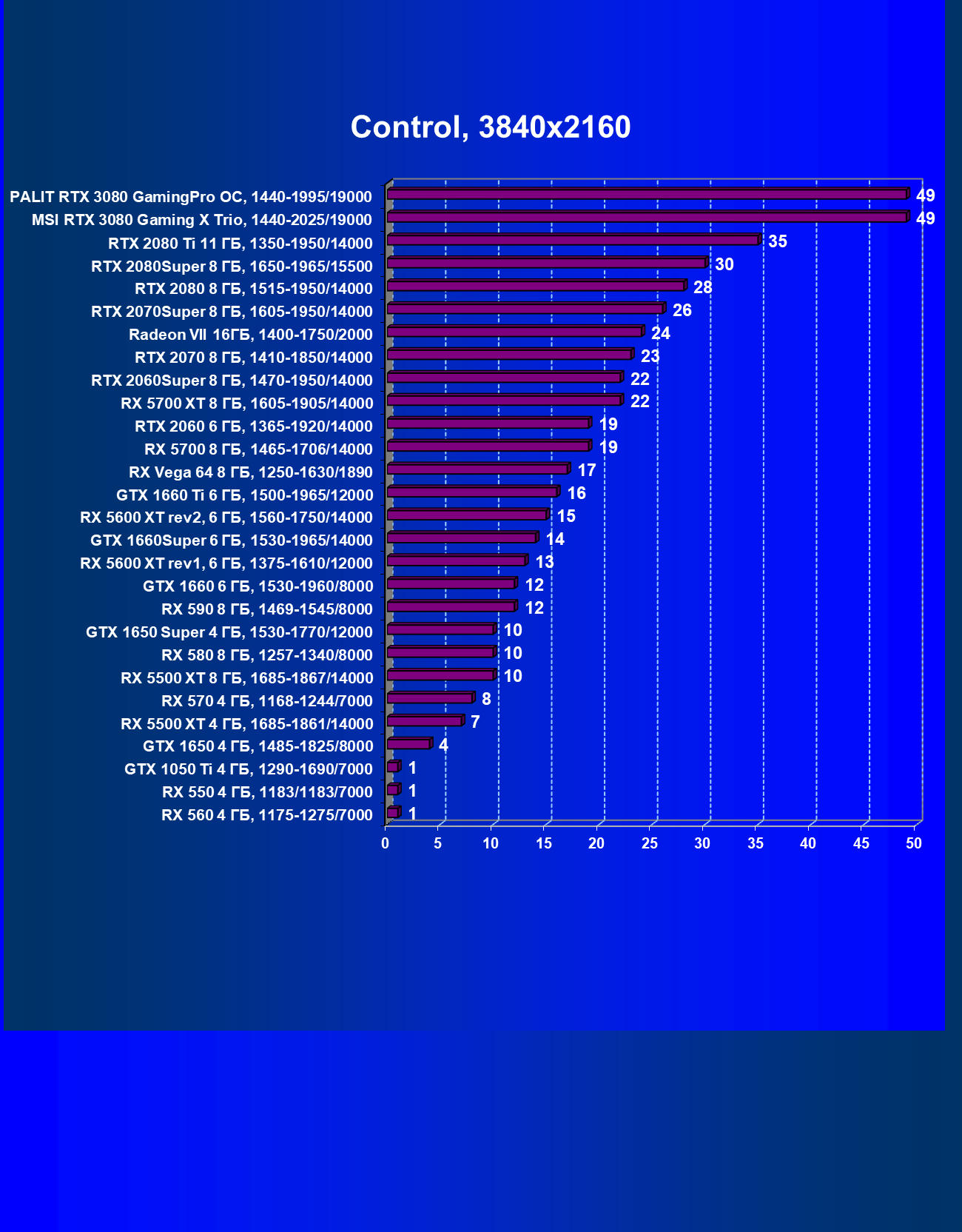

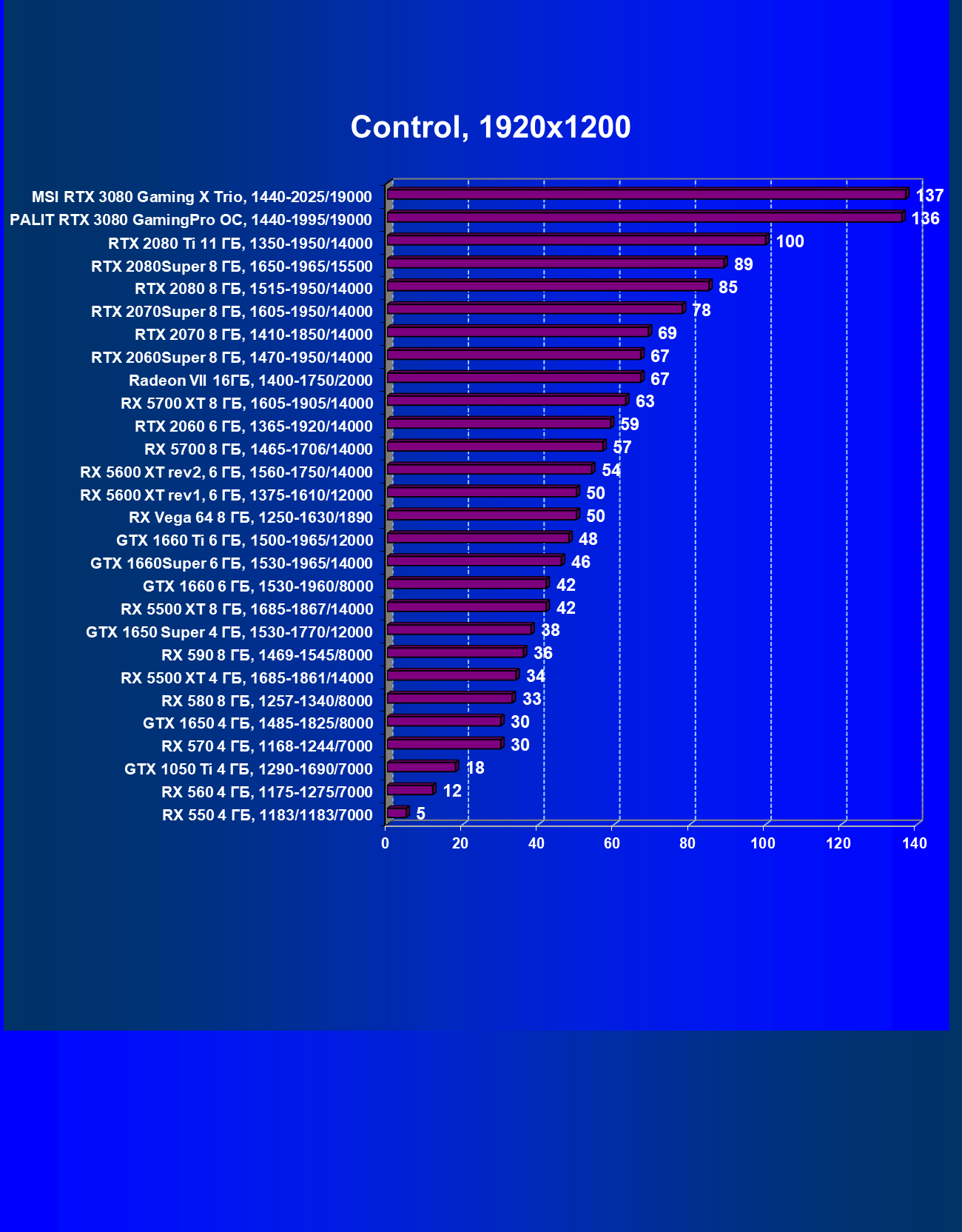

Control

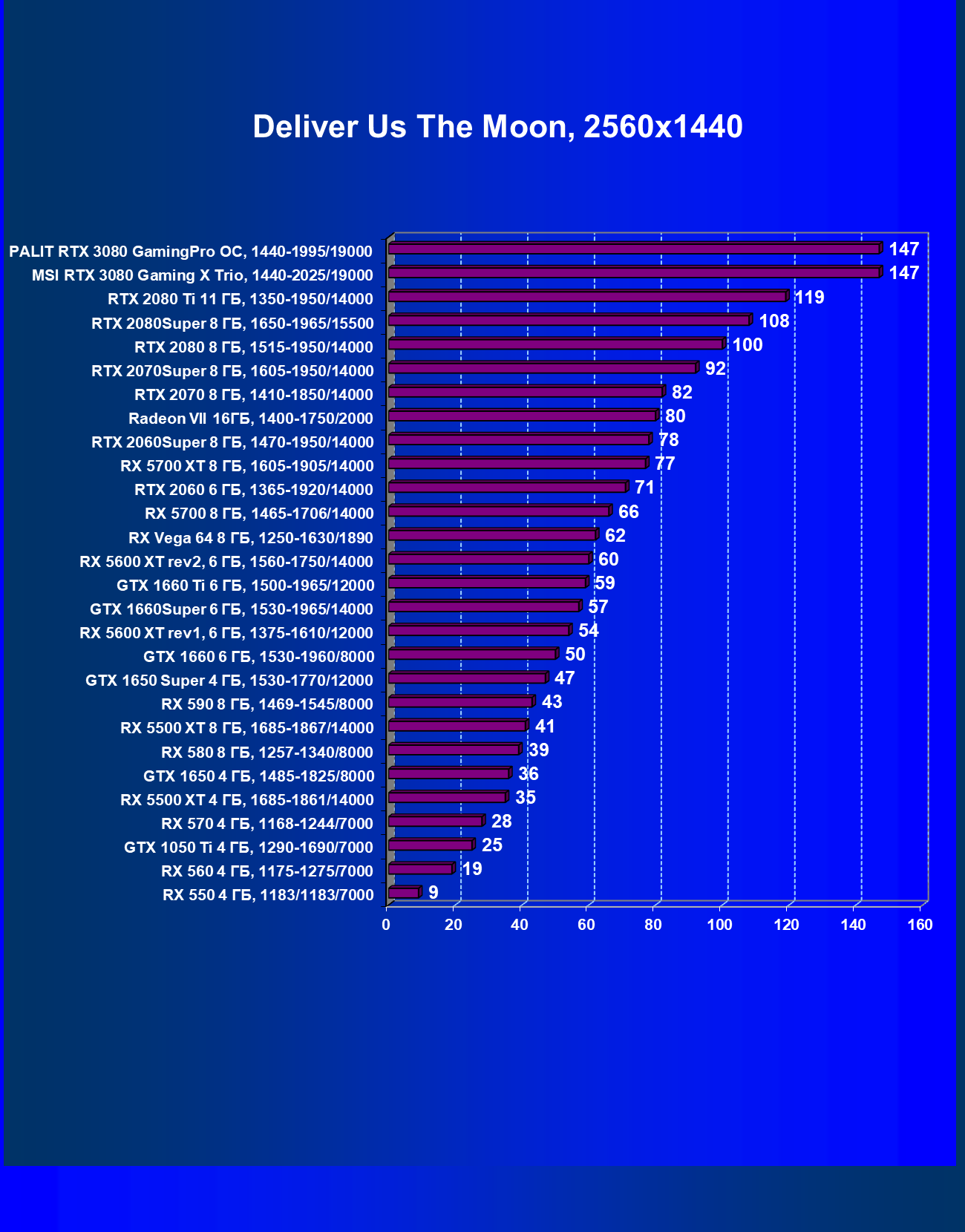

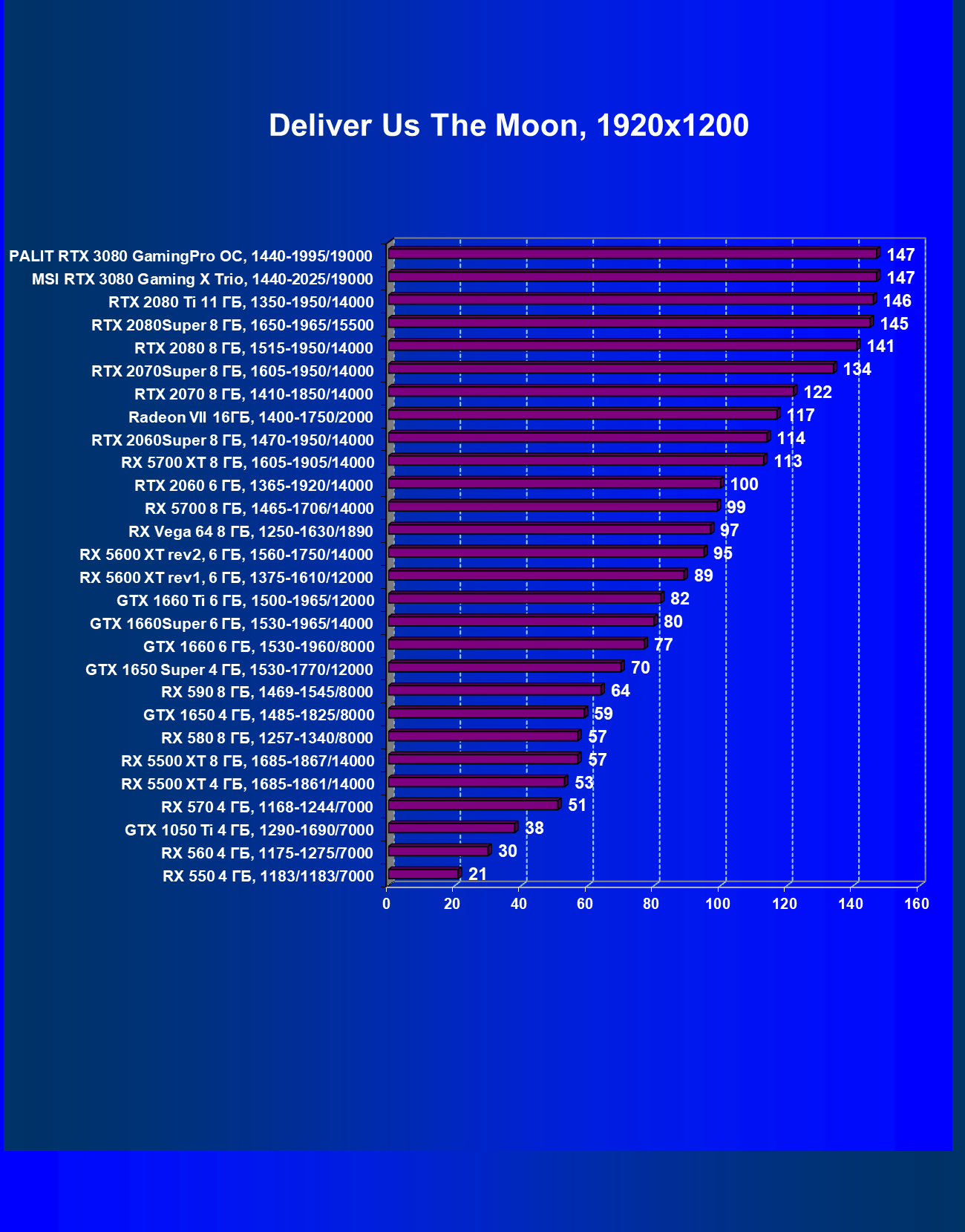

Deliver Us The Moon

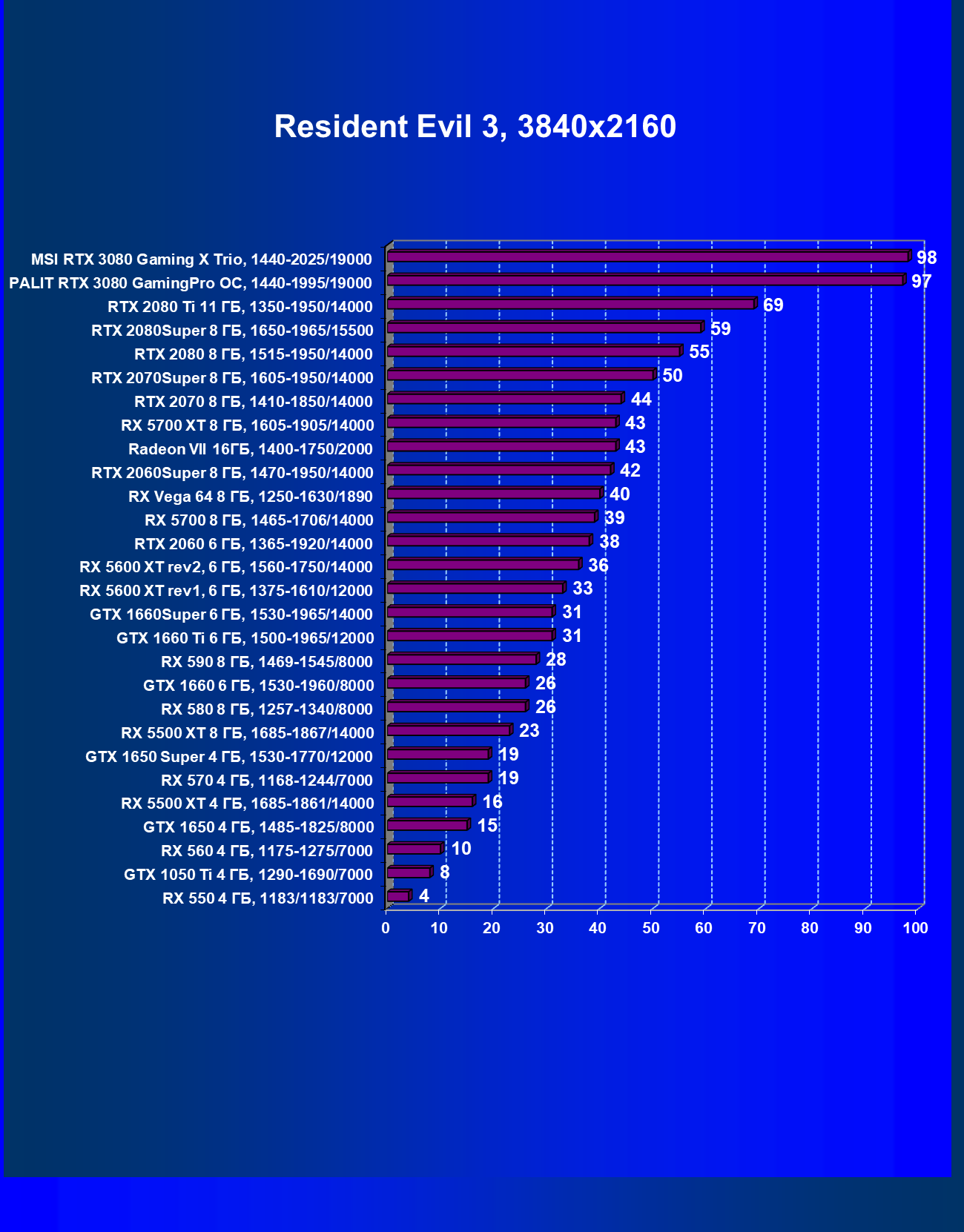

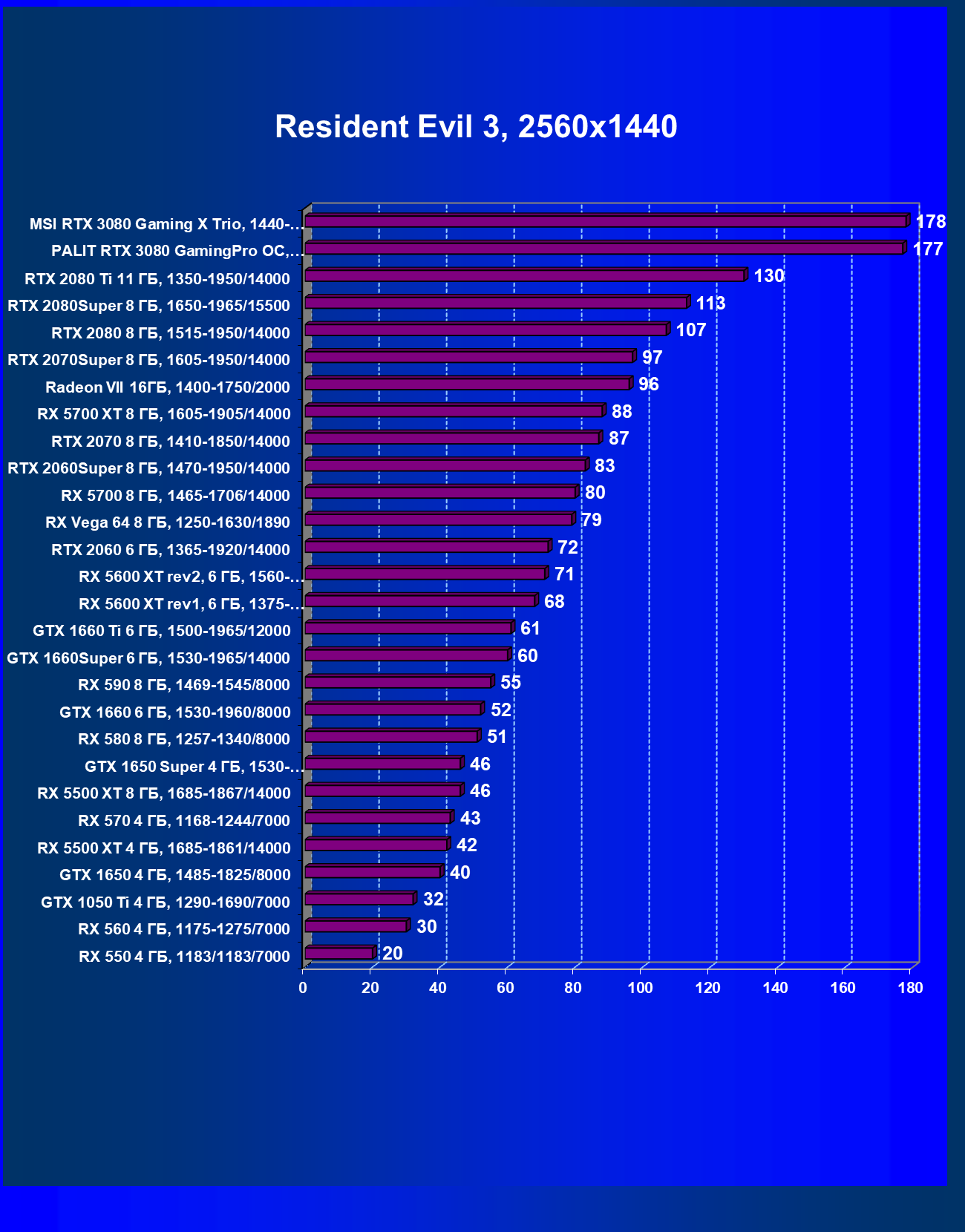

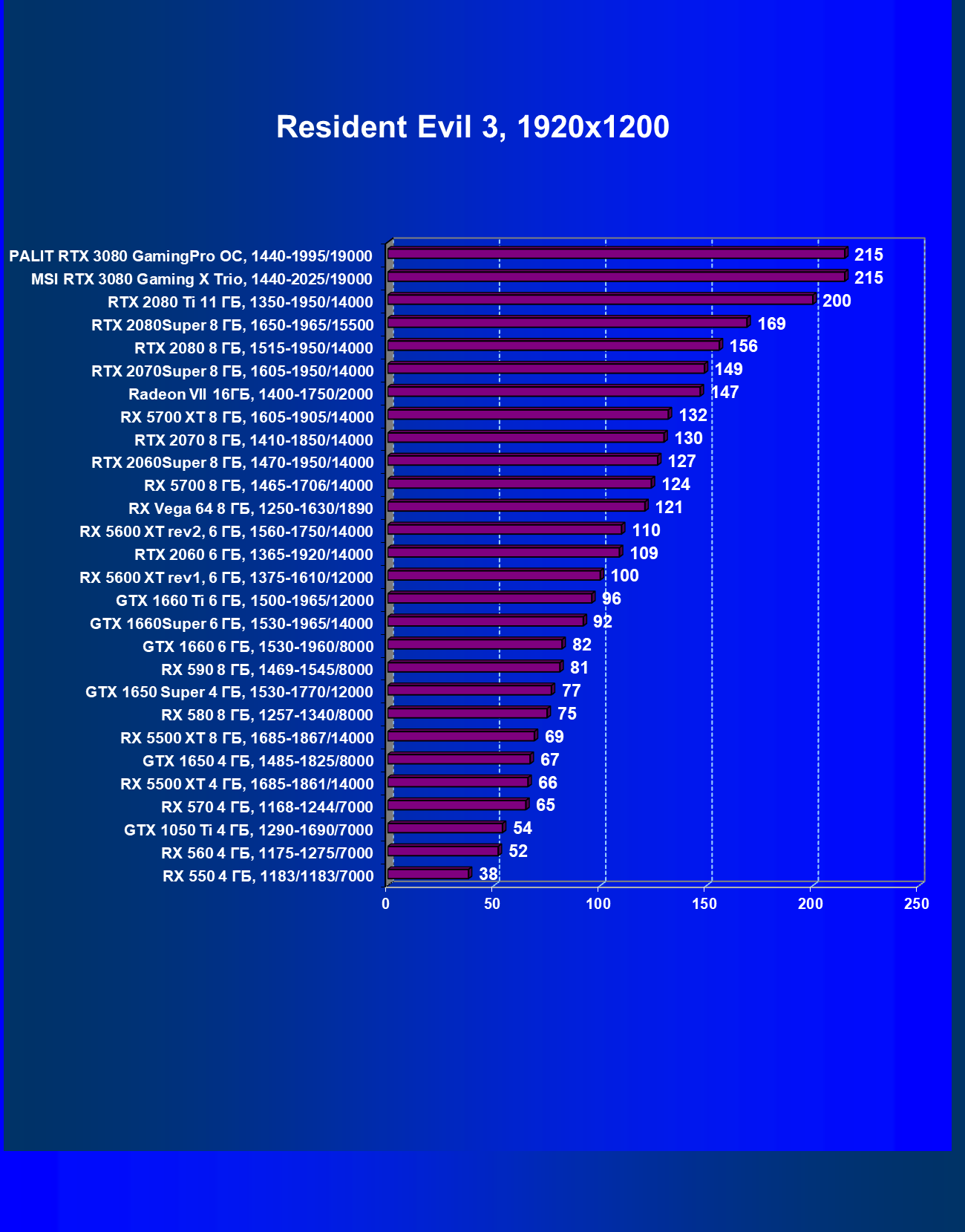

Resident Evil 3

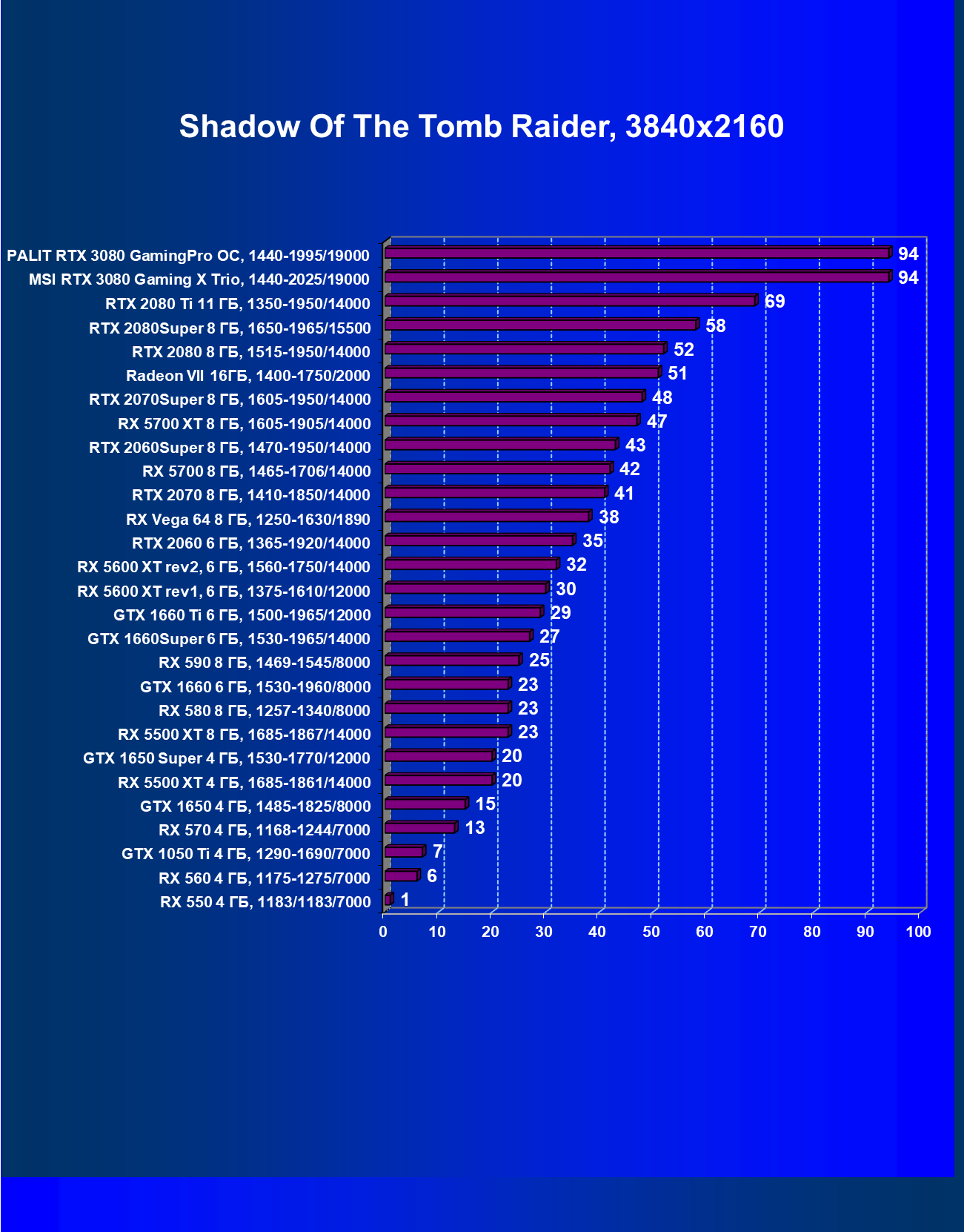

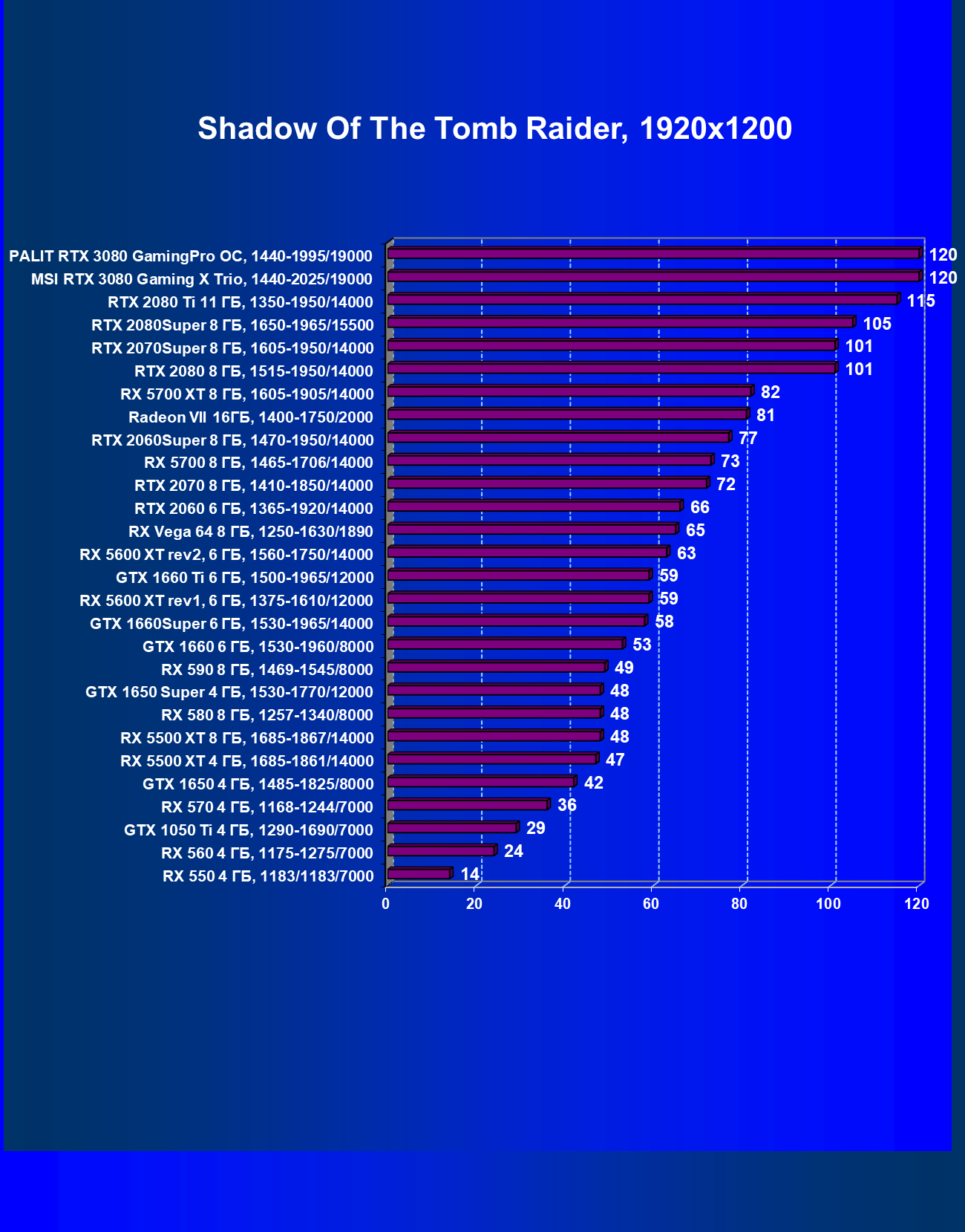

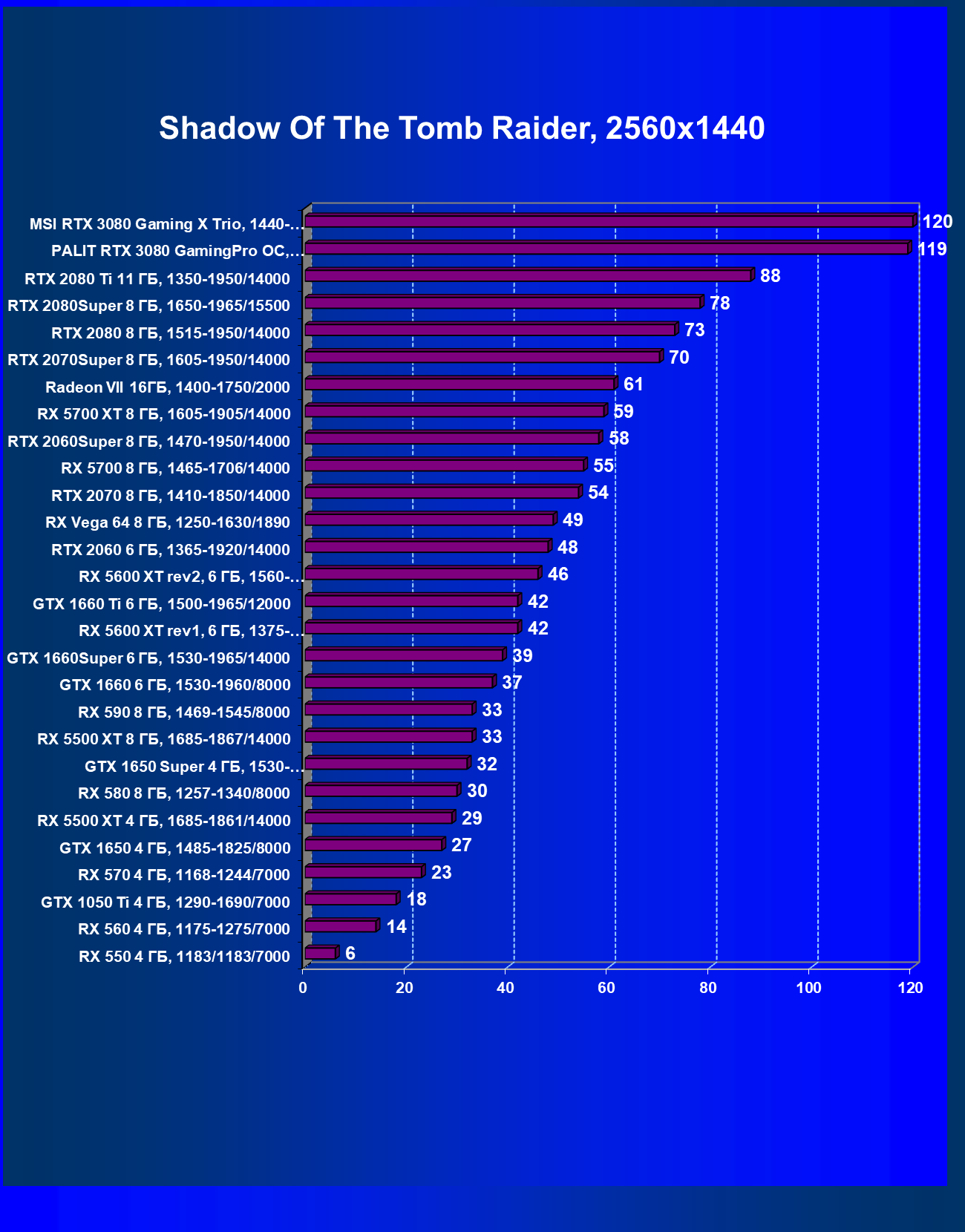

Shadow of the Tomb Raider

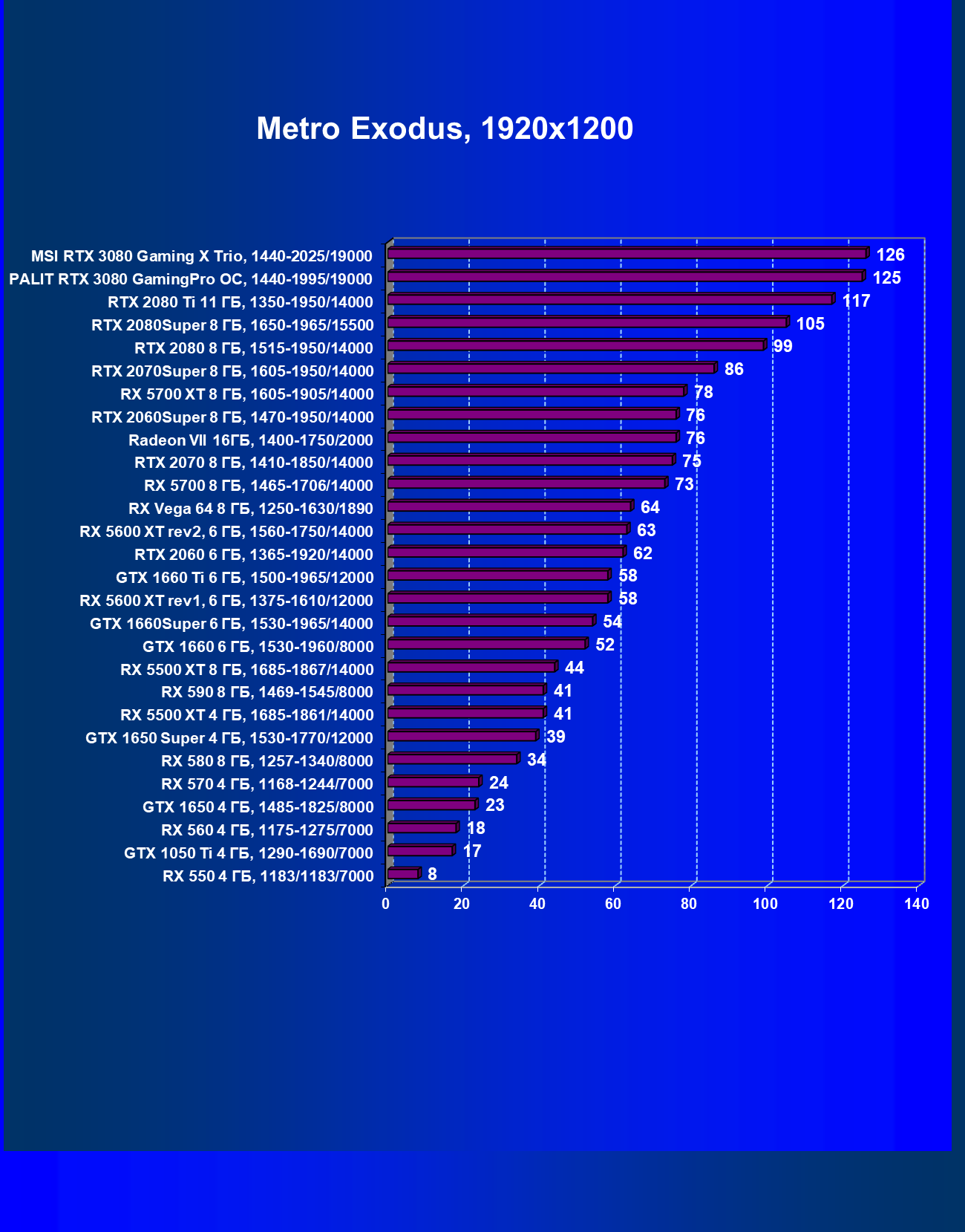

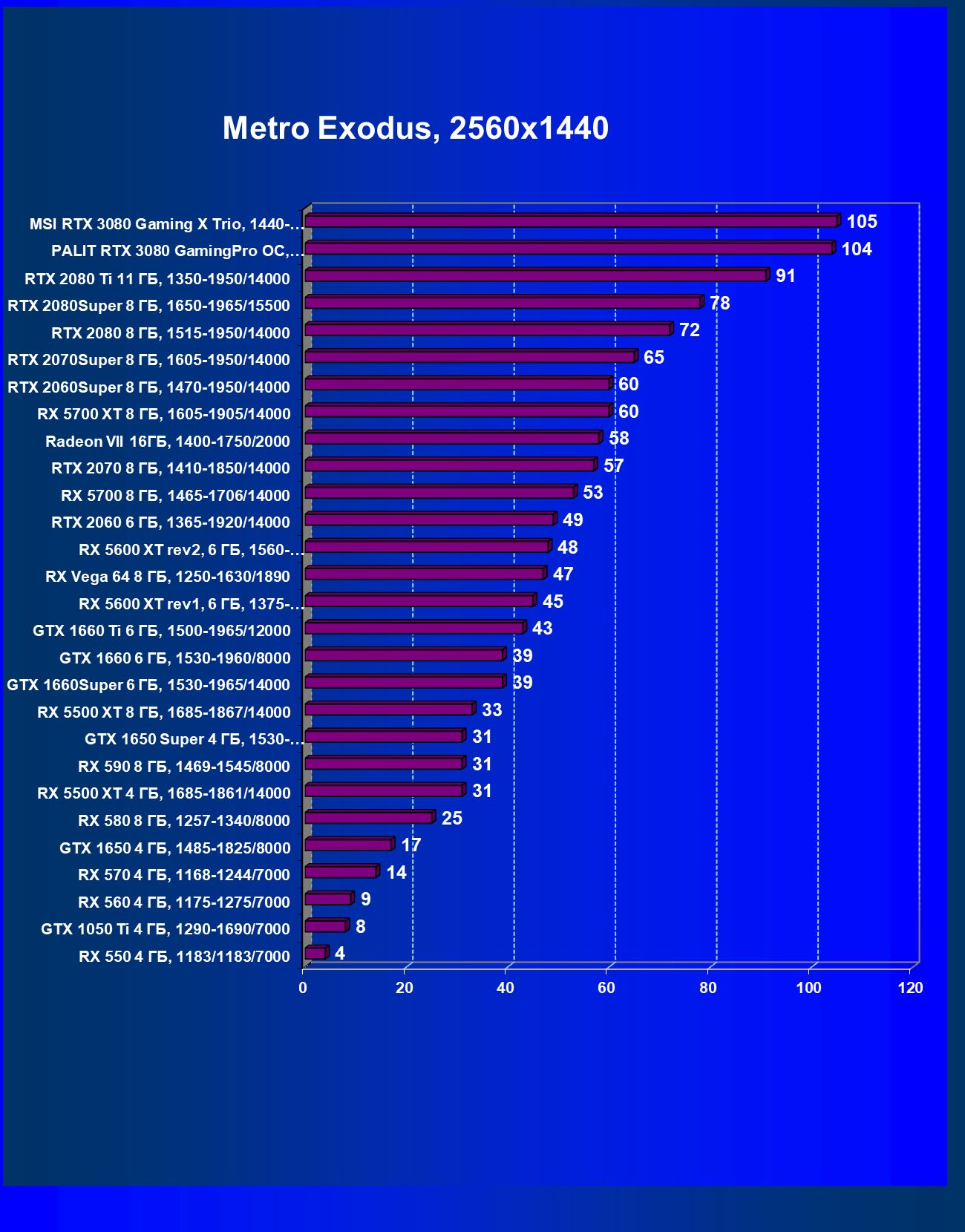

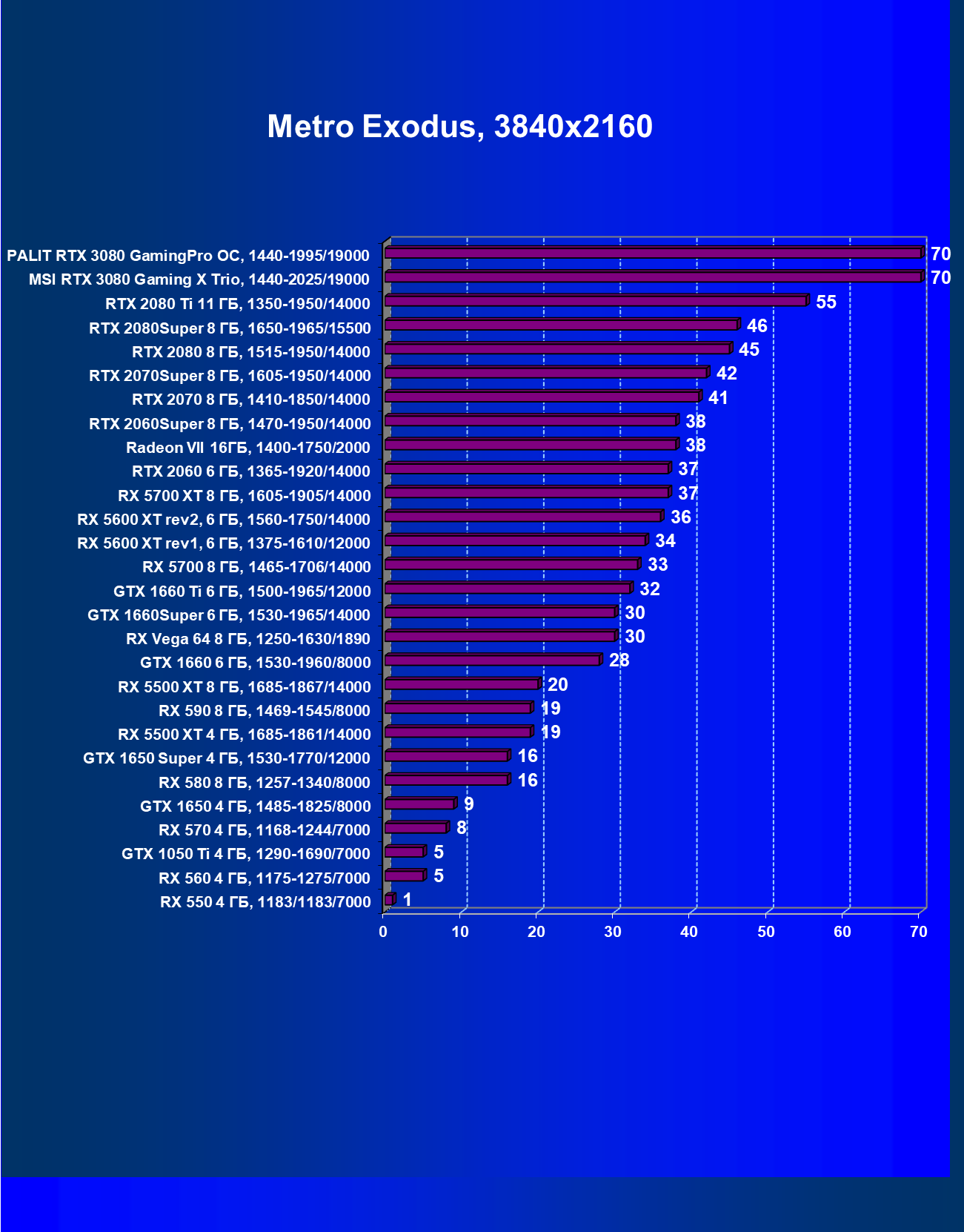

Metro Exodus

Результаты тестов с включенной аппаратной трассировкой лучей

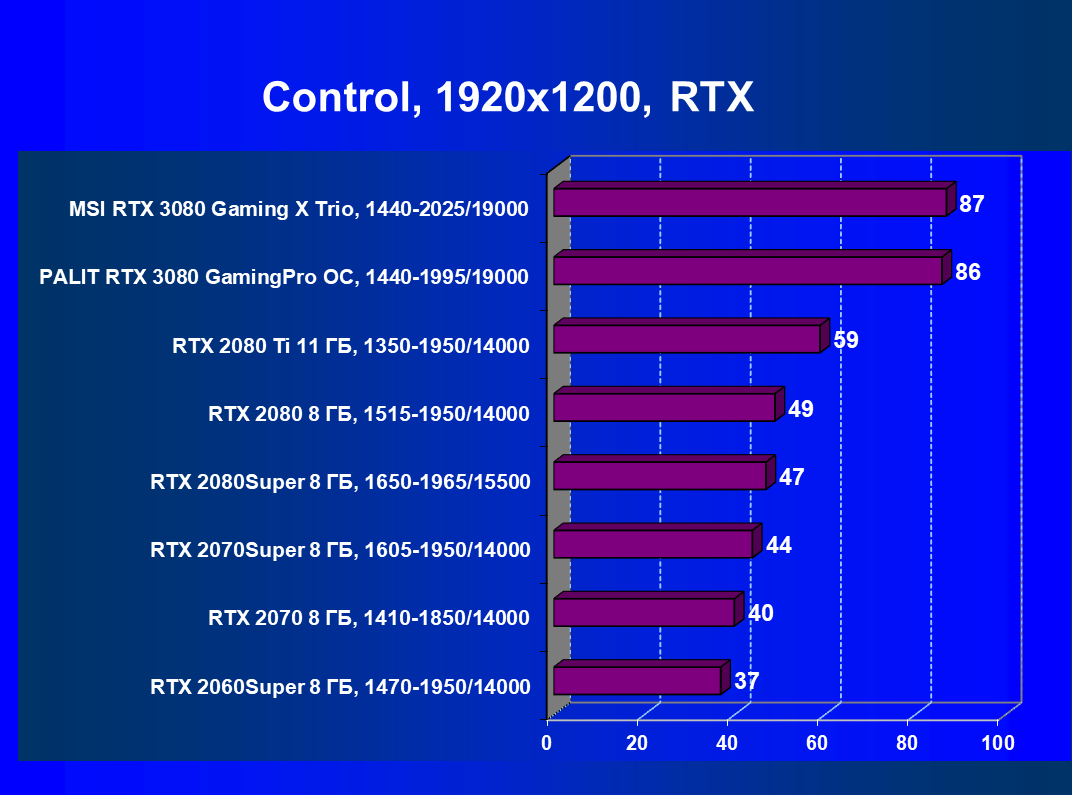

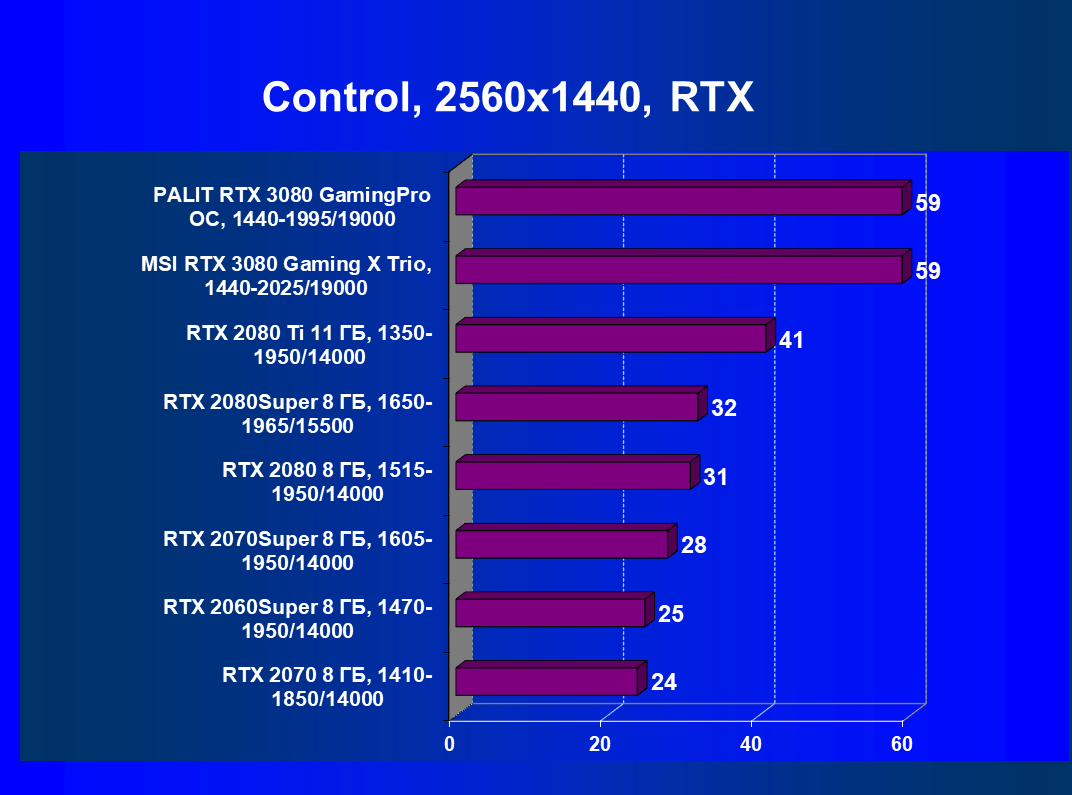

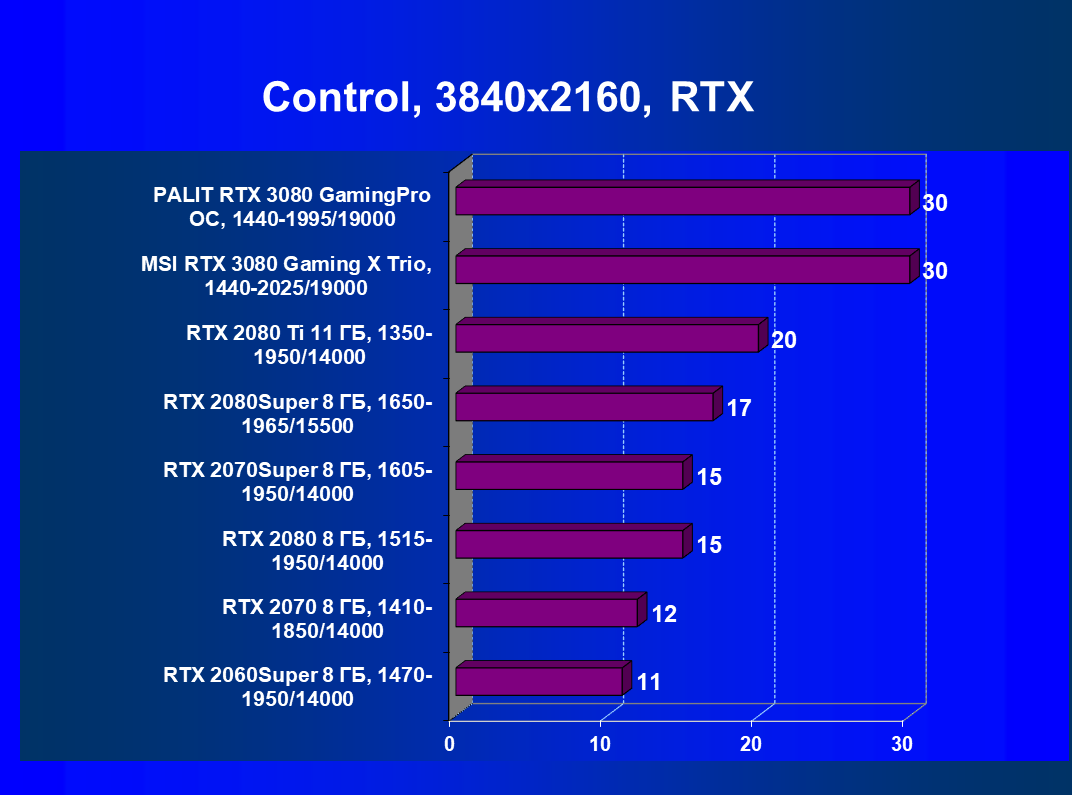

Control, RTX

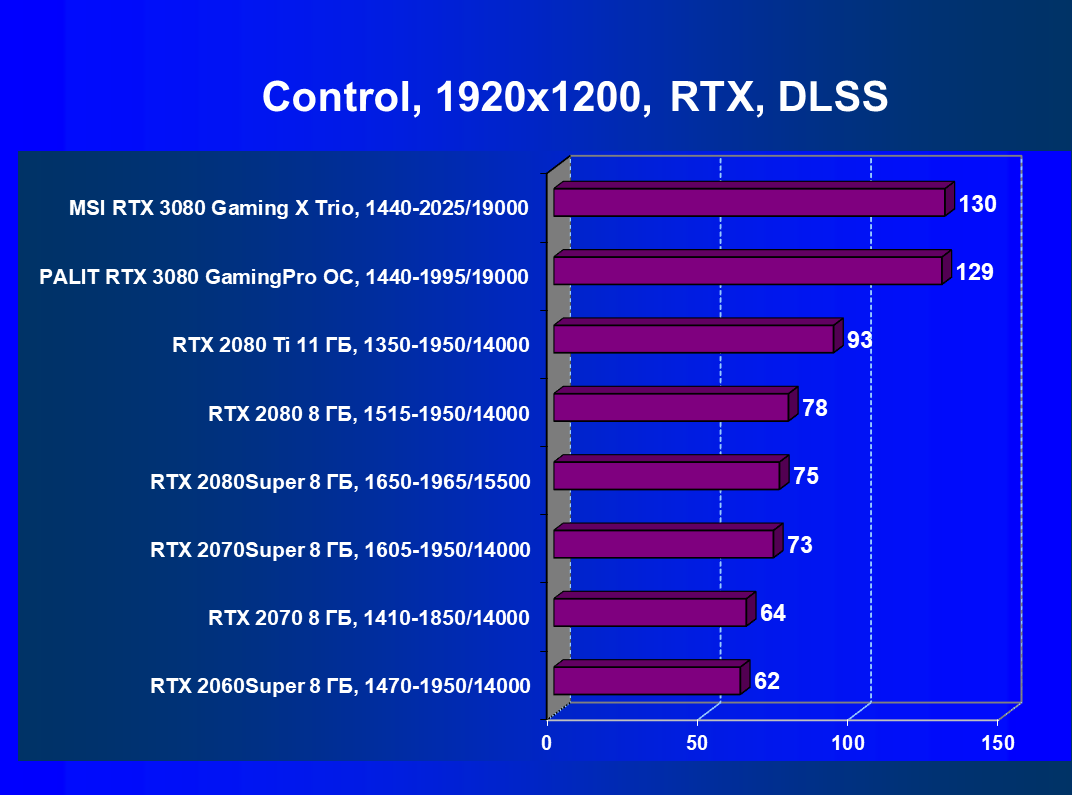

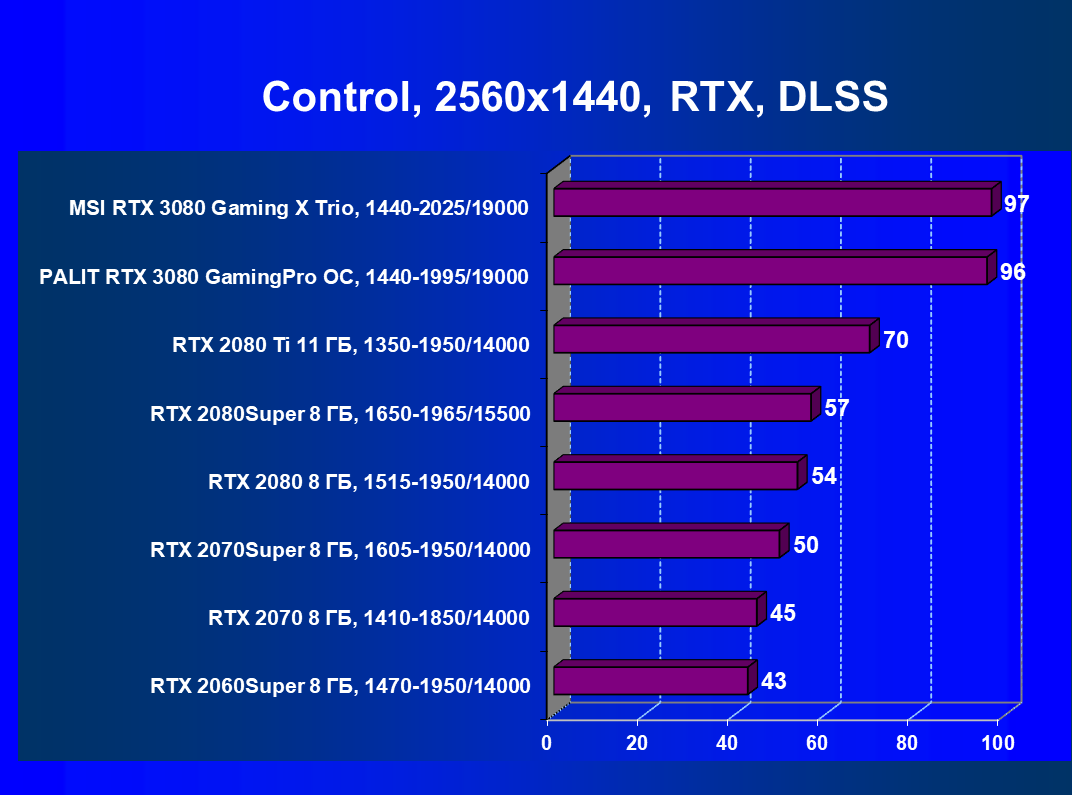

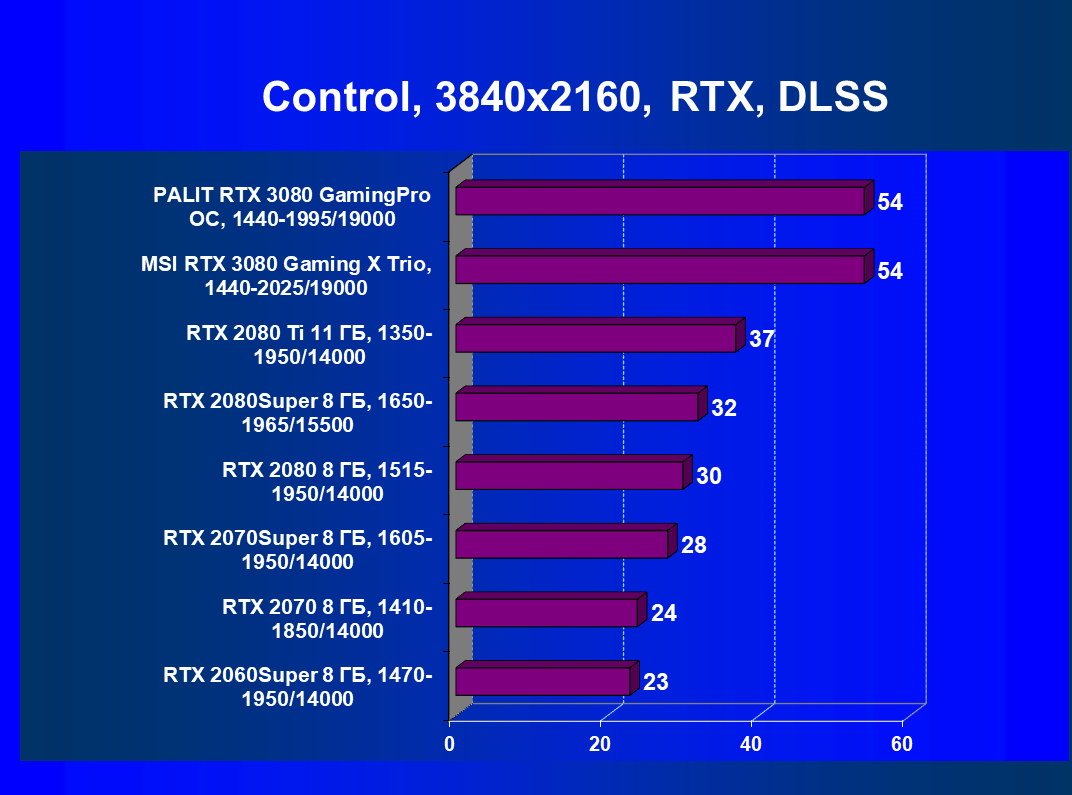

Control, RTX+DLSS

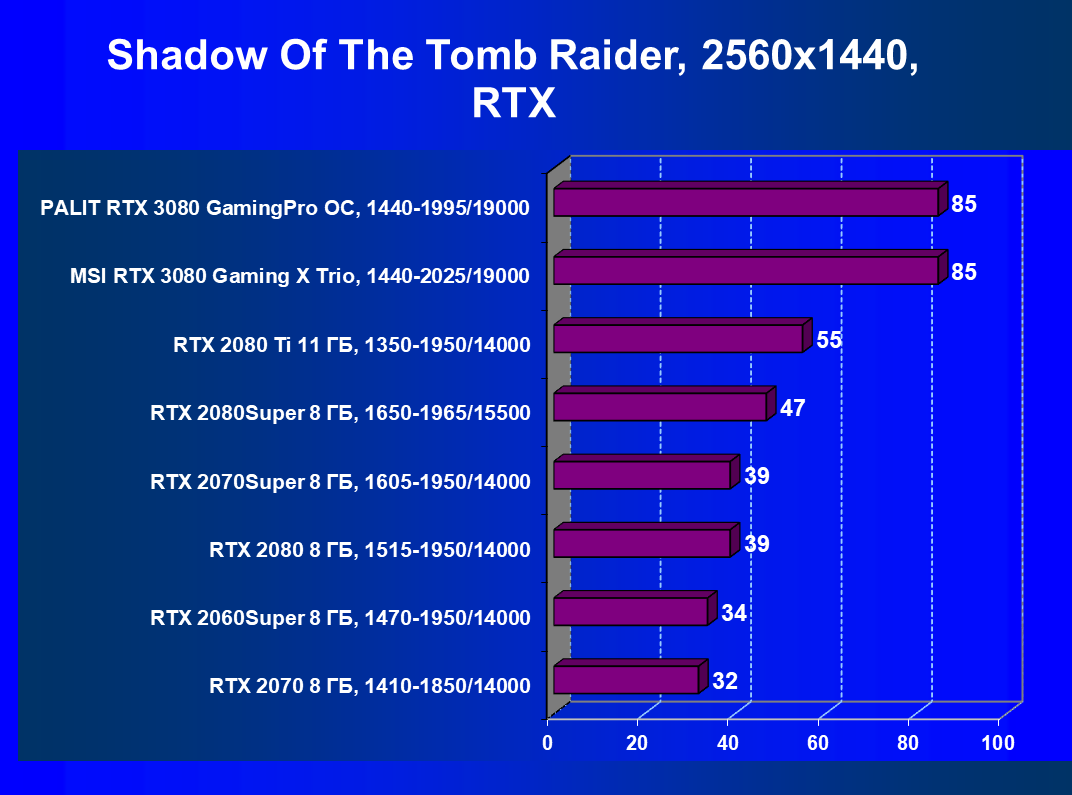

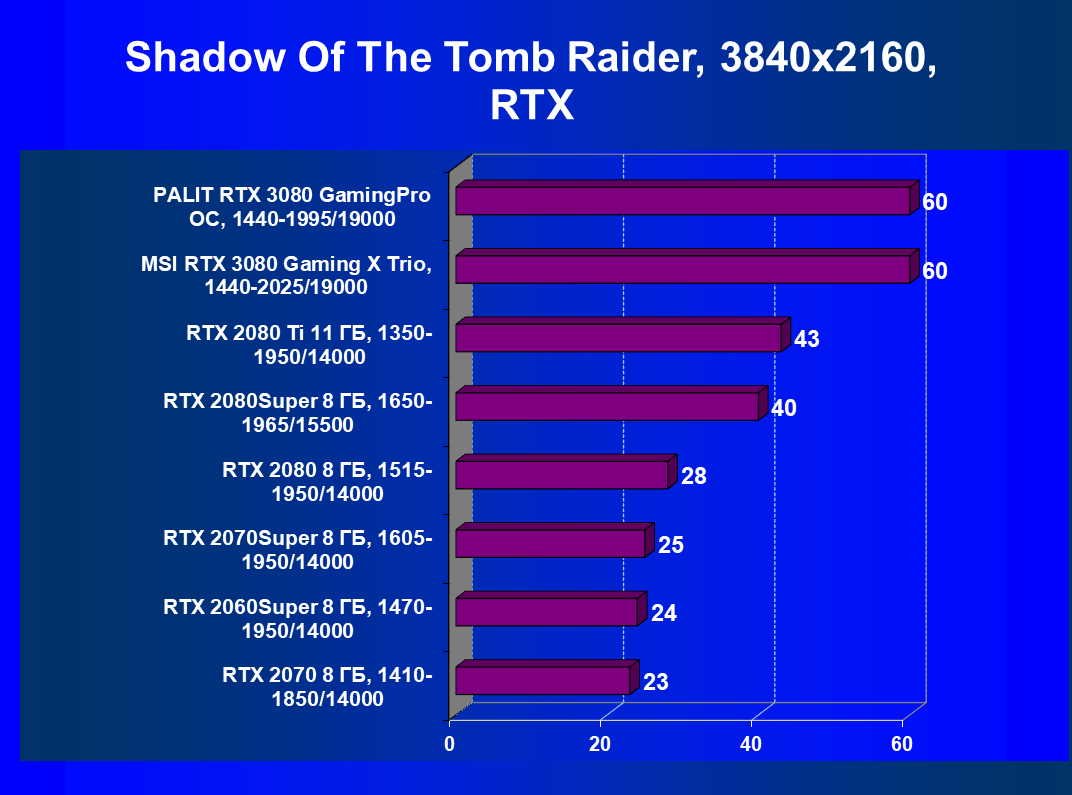

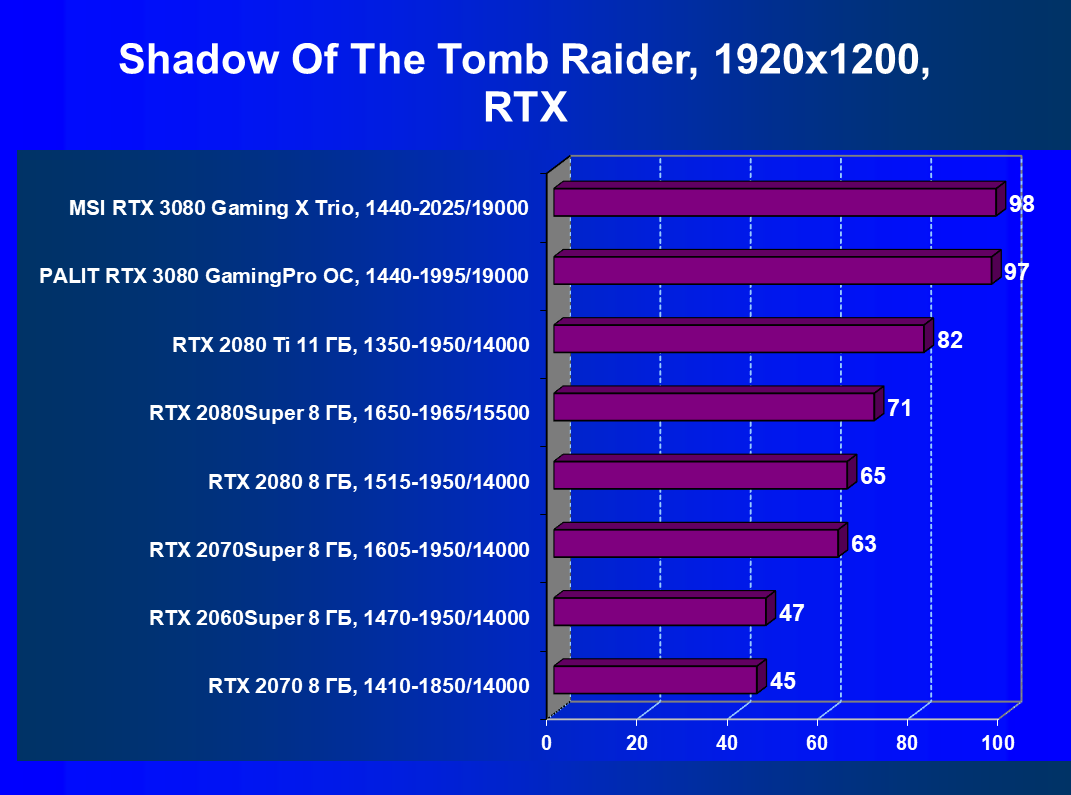

Shadow of the Tomb Raider, RTX

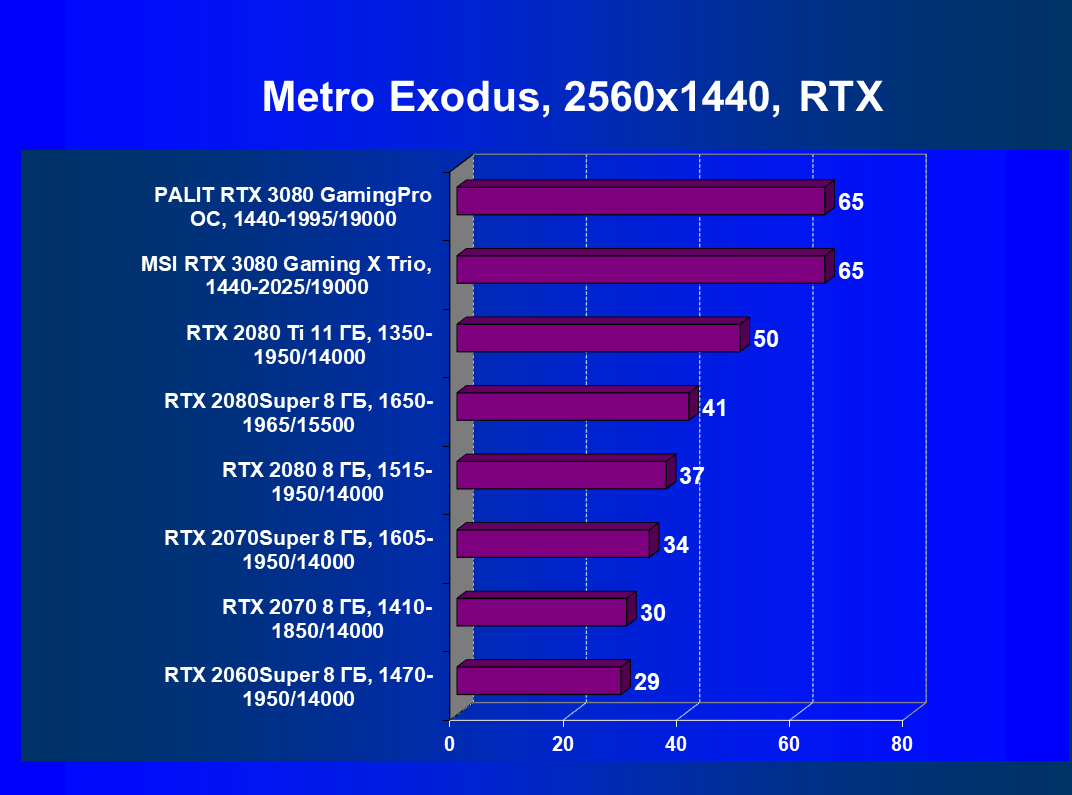

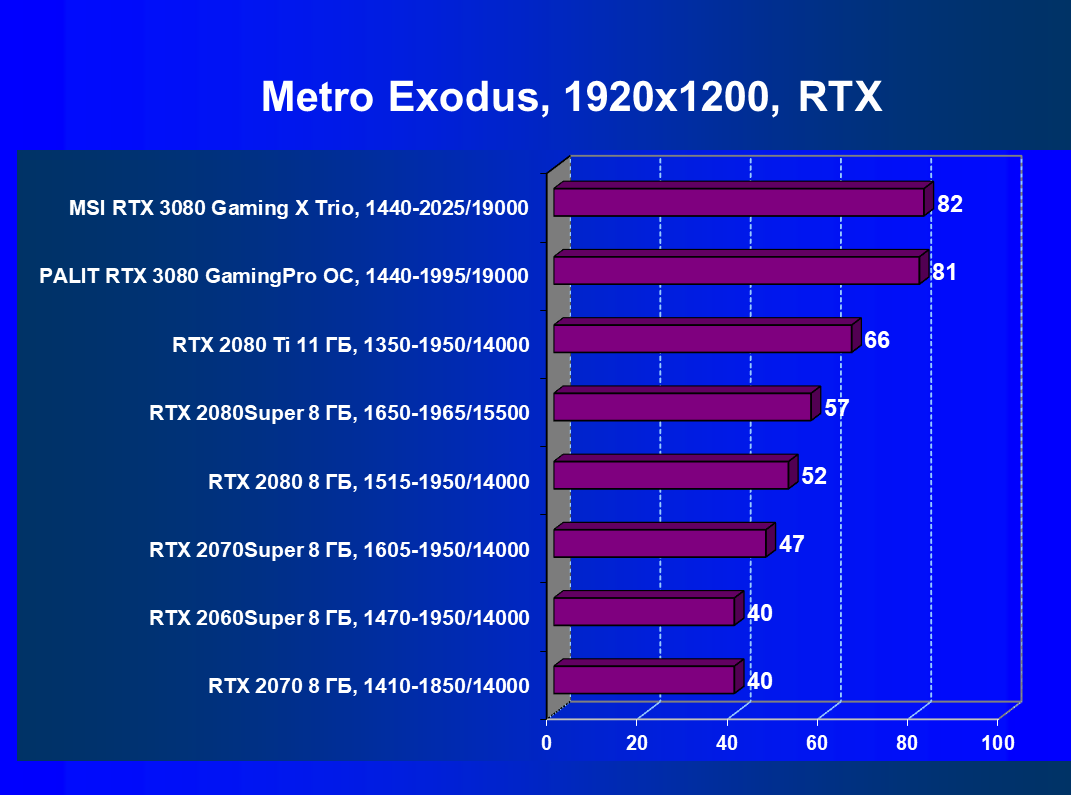

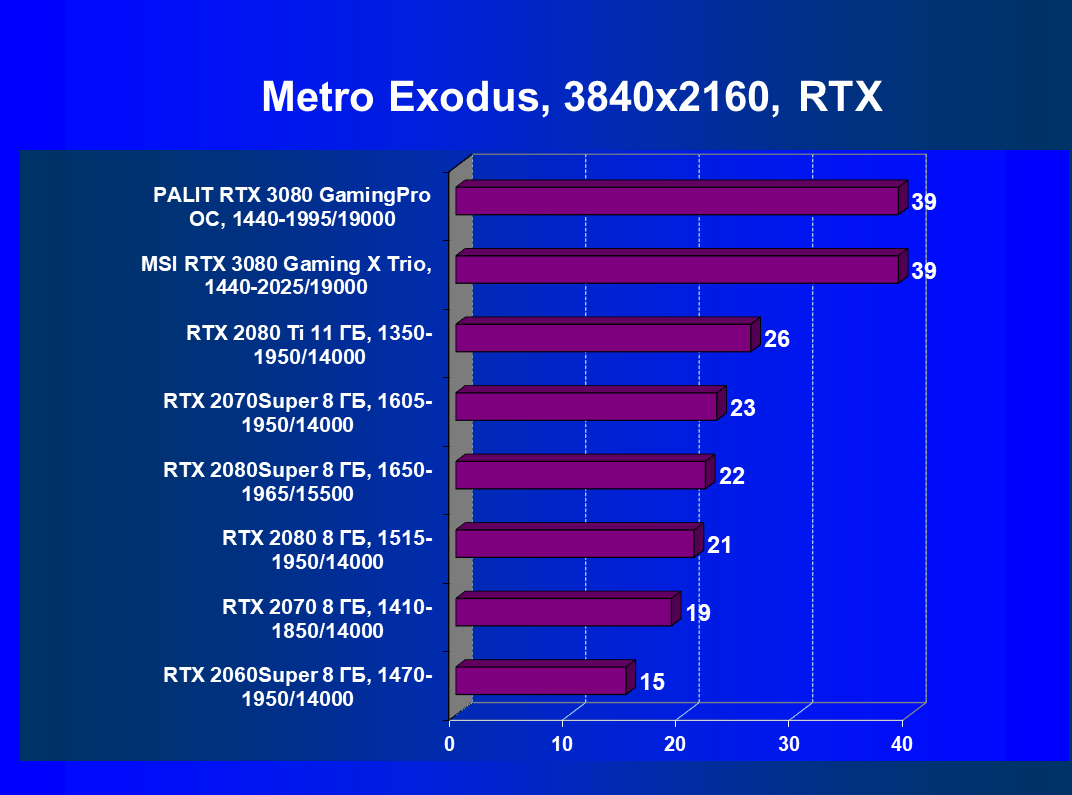

Metro Exodus, RTX

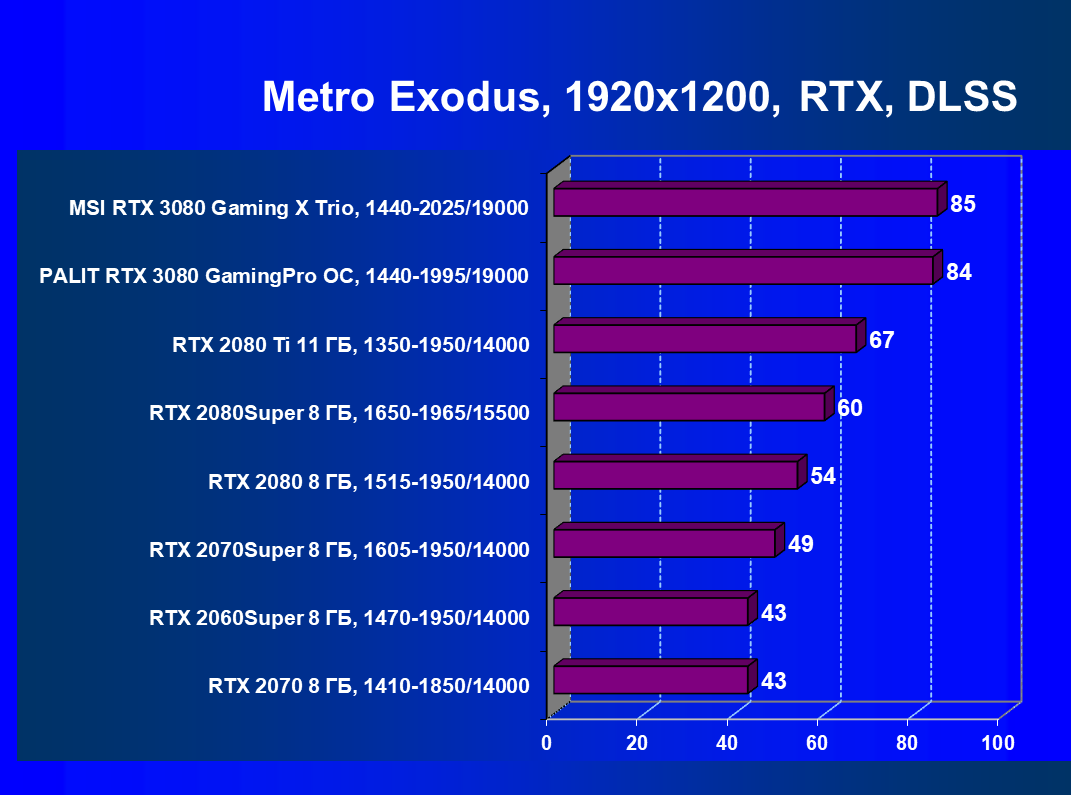

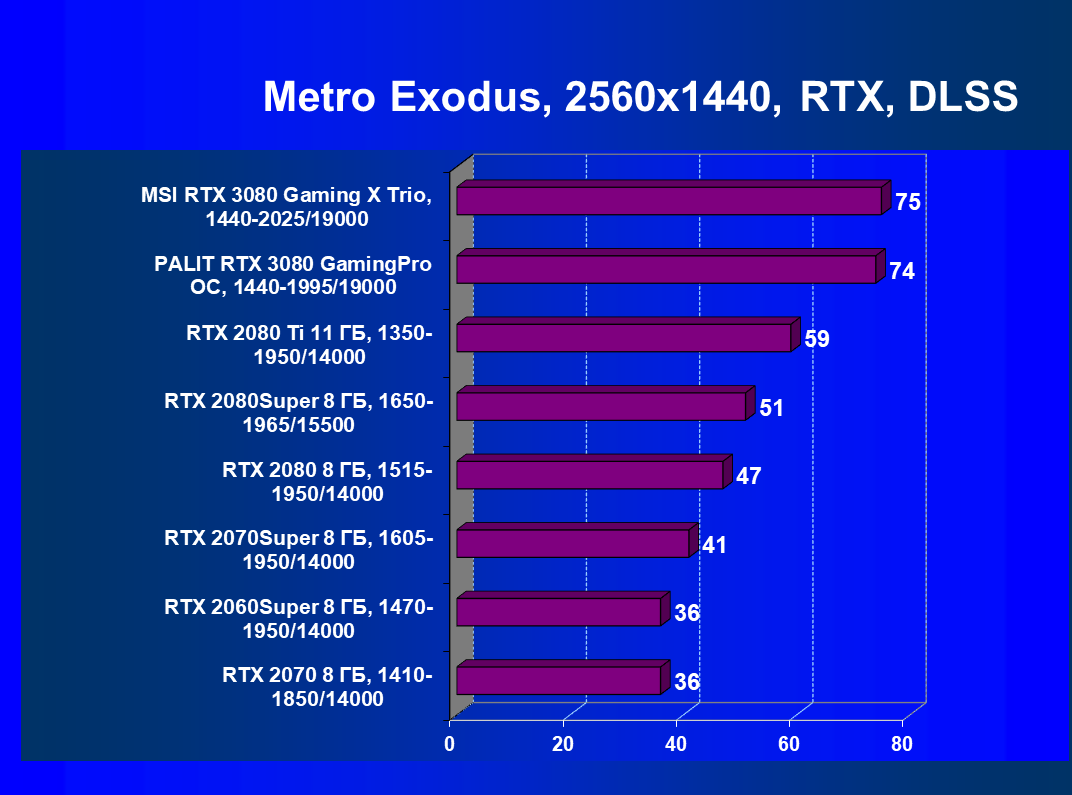

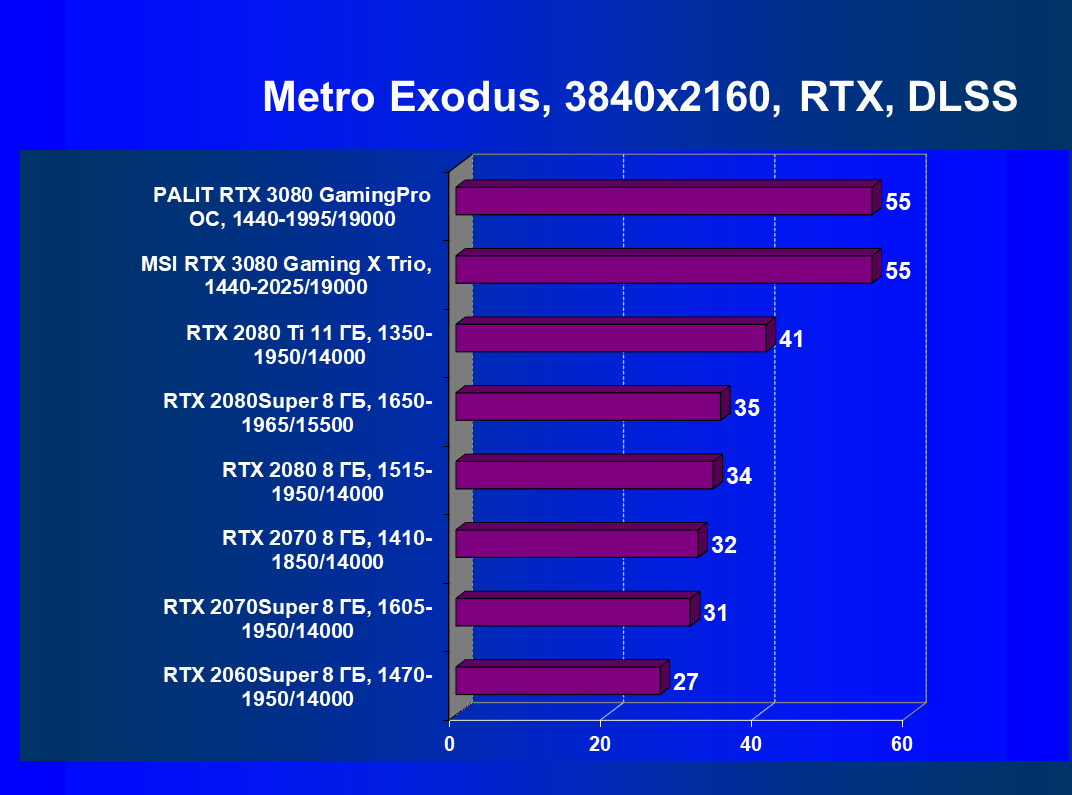

Metro Exodus, RTX+DLSS

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций Radeon RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3080 и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на конец сентября 2020 года. Рейтинг приведен суммарно для всех трех разрешений.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
01 MSI RTX 3080 Gaming X Trio, 1440—2025/19000 2200 314 70 000
02 RTX 3080, 1440—1995/19000 2190 322 68 000
03 RTX 2080 Ti 11 ГБ, 1350—1950/14000 1740 223 78 000
04 RTX 2080 Super 8 ГБ, 1650—1965/15500 1520 284 53 500
07 Radeon VII 16 ГБ, 1400—1750/2000 1170 244 48 000
10 RX 5700 XT 8 ГБ, 1605—1905/14000 1120 320 35 000

Полагаем, что комментарии излишни: лидер — он и есть лидер. Конечно, мы не сбрасываем со счетов GeForce RTX 3090, однако этот ускоритель не является чисто игровым и стоить должен, по первым прикидкам, еще вдвое дороже, поэтому напрямую их сравнивать тяжело.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей. Учитывая возможности карты и ее явную нацеленность на использование в высоких разрешениях, приводим рейтинг только для разрешения 4К (поэтому цифры в рейтинге отличаются).

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
02 RTX 3080, 1440—1995/19000 614 4176 68 000
05 MSI RTX 3080 Gaming X Trio, 1440—2025/19000 599 4192 70 000
06 RX 5700 XT 8 ГБ, 1605—1905/14000 527 1846 35 000
08 RTX 2080 Super 8 ГБ, 1650—1965/15500 482 2578 53 500
10 Radeon VII 16 ГБ, 1400—1750/2000 413 1982 48 000
11 RTX 2080 Ti 11 ГБ, 1350—1950/14000 390 3040 78 000

Конечно, цены тут взяты ориентировочные. Первая партия поступивших в продажу ускорителей GeForce RTX 3080 была распродана за считанные часы, и сейчас такие карты можно найти только у перекупщиков, на 20%-30% дороже. Советуем подождать массовых поставок, чтобы цены стабилизировались около рекомендованных Nvidia значений.

Ну а если стабилизировавшиеся цены окажутся сильно завышены, то рейтинг GeForce RTX 3080 упадет, и тогда уж каждый должен будет сам для себя решить, ждать ли падения цен до «нормального» уровня или покупать задорого. Также традиционно напоминаем, что рейтинг полезности не учитывает особенности той или иной карты: габариты, тип СО, шум, набор видеовыходов, подсветку и пр.

Выводы

MSI GeForce RTX 3080 Gaming X Trio (10 ГБ) — отличный представитель самого быстрого игрового ускорителя на сегодня. Видеокарта имеет эффективную систему охлаждения, которая, впрочем, заметно увеличила габариты этой модели, так что при покупке следует иметь в виду длину платы более 30 см, высоту 14 см и трехслотовое размещение в корпусе.

Видеокарта MSI имеет немного повышенные частоты работы GPU, это обеспечивает небольшой прирост производительности. Важнее — стабильность работы, а для этого у карты есть хорошая система питания (включая три коннектора питания, что позволяет несколько снизить нагрузку на каждый) и надежное охлаждение. А в комплекте поставки идет кронштейн-опора для монтажа в системный блок.

Повторим, что GeForce RTX 3080 в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 4K во всех играх.
