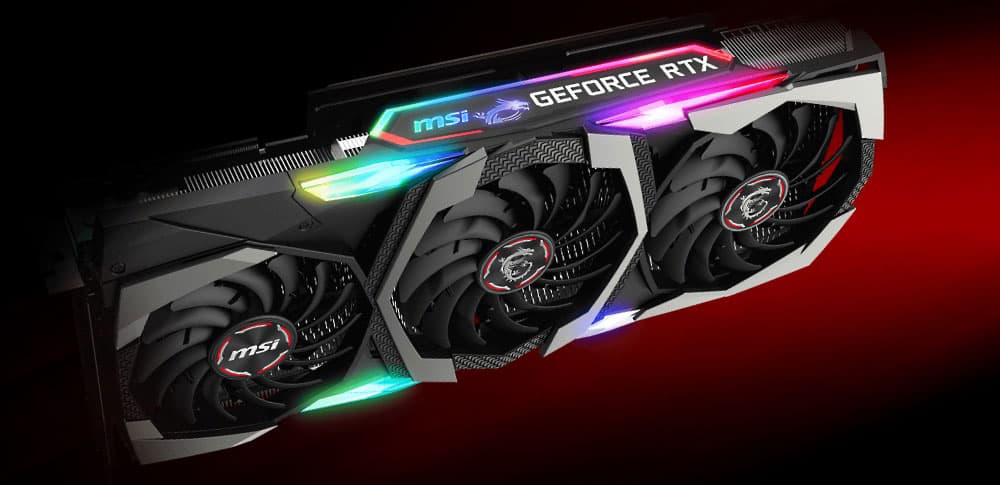

Обзор видеокарты MSI GeForce RTX 2080 Gaming X Trio (8 ГБ)

Справочные материалы:

Обзор новинки 3D-графики 2018 года — Nvidia GeForce RTX 2080

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 2080 Gaming X Trio 8 ГБ 256-битной GDDR6

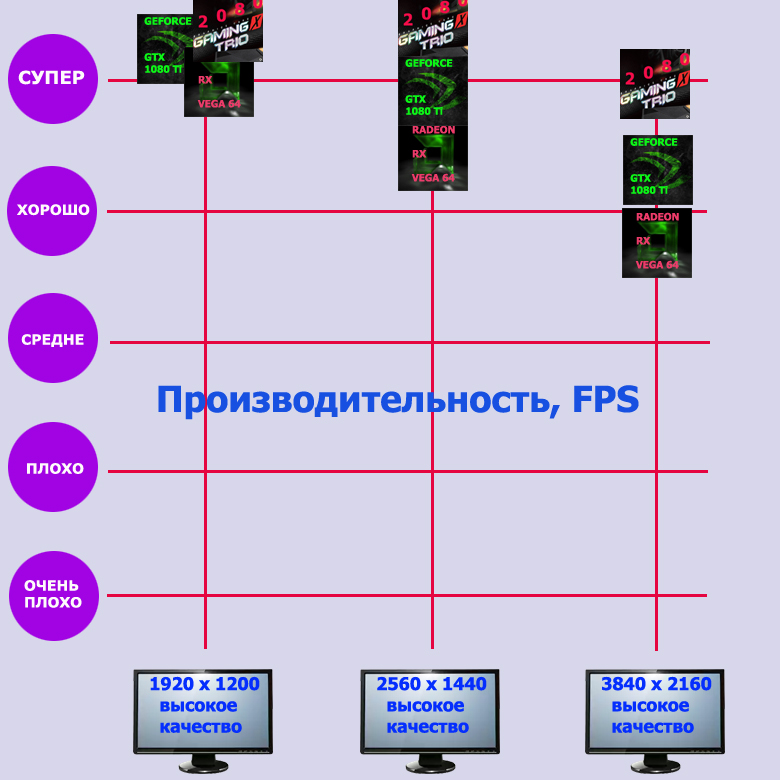

Вначале традиционно краткие результаты нашего тестирования этой видеокарты: производительность в 3D, субъективно оцененная по нашей шкале. Соперниками являются наиболее близкие по стоимости ускорители.

Как уже отмечалось в наших материалах, все ускорители GeForce RTX 2080 отлично проявляют себя в играх на максимальных настройках графики в разрешении до 2560×1440 включительно, а в ряде игр обеспечивают комфорт и при подъеме разрешения до 4К.

А теперь подробно поговорим о том, что из себя представляет конкретный ускоритель GeForce RTX 2080 в исполнении MSI.

Сведения о производителе:

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Характеристики в сравнении с референс-картой

MSI GeForce RTX 2080 Gaming X Trio 8 ГБ 256-битной GDDR6 (GV-N2080AORUS X-8GC)
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 2080 (TU104)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1515—1860(Boost)—2025(Max) Референс: 1515—1710(Boost)—1800(Max)
Founder’s Edition: 1515—1800(Boost)—1950(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 46
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 2944
Число блоков текстурирования (BLF/TLF/ANIS) 184
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing 46
Число тензорных блоков 368
Размеры, мм 330×130×58 270×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 235 228
Энергопотребление в режиме 2D, Вт 27 29
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 23,5 34,7
Уровень шума в 2D (просмотр видео), дБА 18,0 30,0
Уровень шума в 2D (в простое), дБА 18,0 30,0
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink)
Поддержка многопроцессорной работы SLI (NV Link)
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 2 1
Питание: 6-контактные разъемы 0 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена карты MSI
Розничные предложения карты MSI

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц

Особенности карты и сравнение с эталонным дизайном

MSI GeForce RTX 2080 Gaming X Trio (8 ГБ) Референс-карта

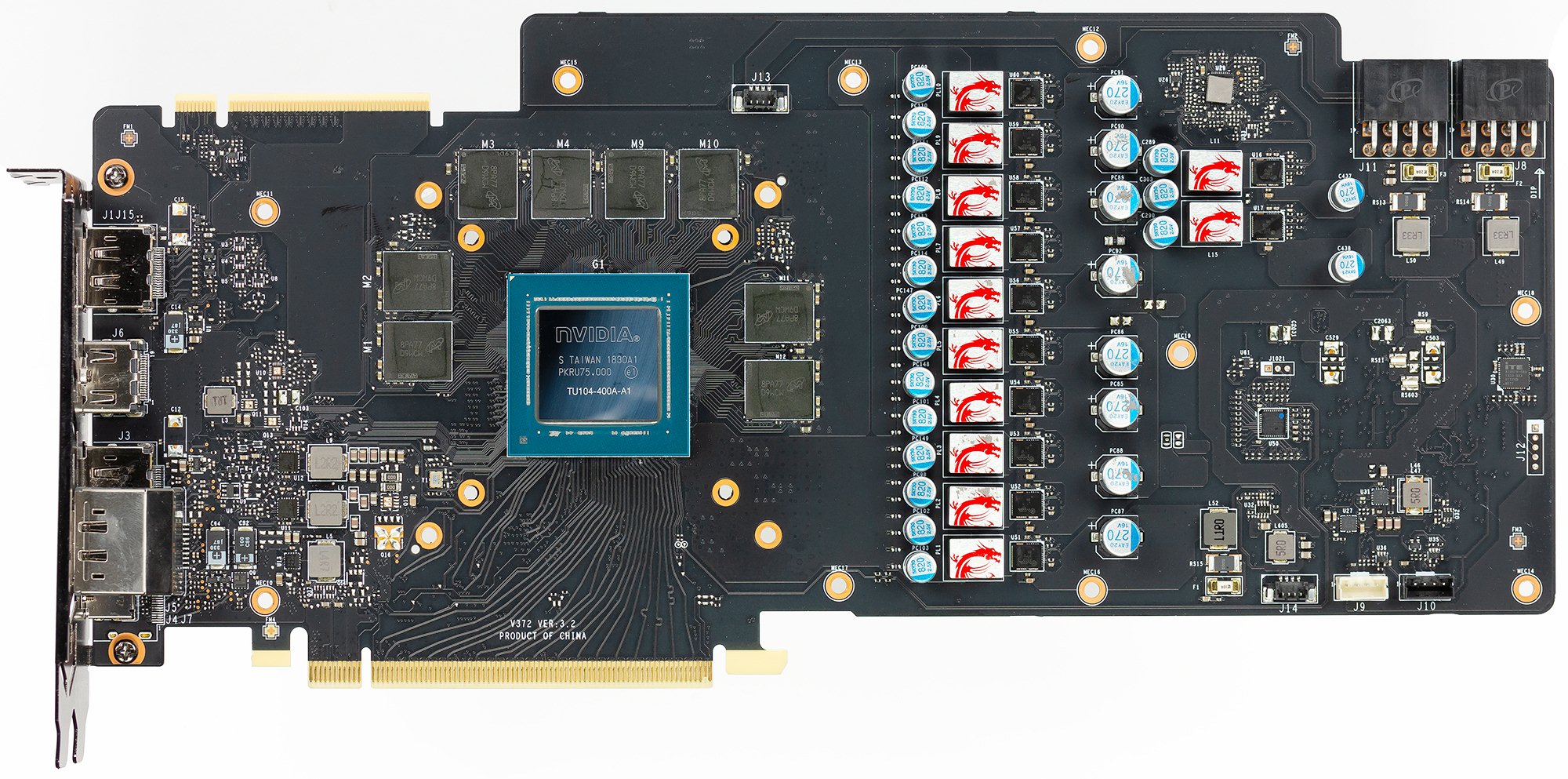

вид спереди

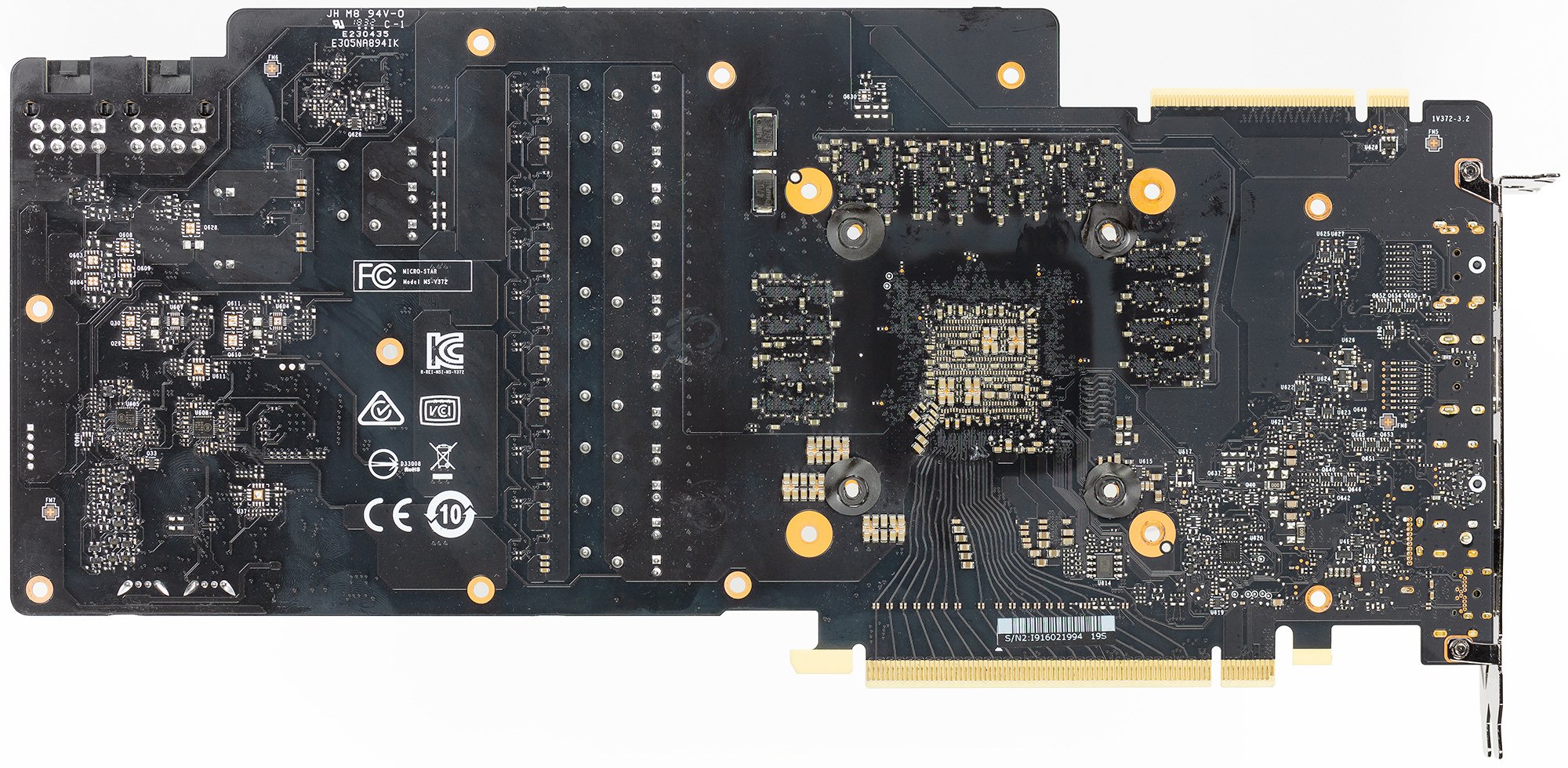

вид сзади

По сравнению с референс-дизайном печатная плата MSI переделана кардинально, полностью поменяли разводку, улучшили экранирование. У референс-карты (вернее, вариации Founder’s Edition) схема питания 8-фазная, здесь мы имеем 10 фаз на ядро и 2 на микросхемы памяти. Схема преобразователя, как у всего семейства Nvidia Turing, использует микросхемы DrMOS (Driver MOSFET). ШИМ-контроллером служит микросхема uP9512P компании uPI Semiconductor (в ответ на критику о том, что реально там якобы другой ШИМ-контроллер я отвечу так: никто не обязан знать что за контроллер/микросхема стоит на той или иной карте, особенно если маркировка не читается вообще, в таких случаях я отправляю запросы инженерам той или иной компании. И в данном случае был получен ответ насчет uP9512P, что я и разместил). Из-за усложнения схемы питания, а также из-за громоздкой системы охлаждения размеры PCB сильно выросли, особенно в высоту. Карта получает питание через два 8-контактных разъема, около них мы видим предохранители, защищающие цепь от скачков тока. В целом база высококачественная.

Штатная частота работы ядра повышена относительно референсных значений на 9,5%, однако в таблице мы специально указали значения частот у карты Nvidia Founder’s Edition, так как в реальности мы видим только такие карты, имеющие повышенные частоты работы. Поэтому не стоит удивляться, когда продукты партнеров Nvidia, выпущенные с повышенными частотами, могут выдавать точно такую же производительность, как и версии Founder’s Edition. В данном случае относительно Founder’s Edition частота работы GPU повышена на 4%.

Ручное регулирование частот обеспечивается с помощью широко известной утилиты MSI Afterburner, которую можно скачать с сайта производителя или найти на множестве ресурсов. Мы давно используем эту программу для мониторинга состояния карт.

В состав программного комплекта входит и утилита MSI Mystic Light для настройки великолепной подсветки кулера. Но в целом о подсветке поговорим чуть позже.

В очередной раз напомним, что Nvidia представила свою фирменную технологию разгона видеокарт до максимально возможных и безопасных пределов: программа самостоятельно тестирует карту и предлагает те или иные лимиты поднятия частот. На момент выхода семейства GeForce RTX эту функцию реализовывала только утилита EVGA Precision X1, однако теперь Nvidia Scanner есть и в последней версии утилиты MSI Afterburner. Так вот, прогнав Nvidia Scanner, мы установили максимальные частоты работы данного экземпляра карты при условии стабильной работы: 2080/14600 МГц. Это уже +6,6% к частотам карты Founder’s Edition.

Мы уже отмечали, что все новые карты серии GeForce RTX 2000 оснащаются новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.

Охлаждение и нагрев

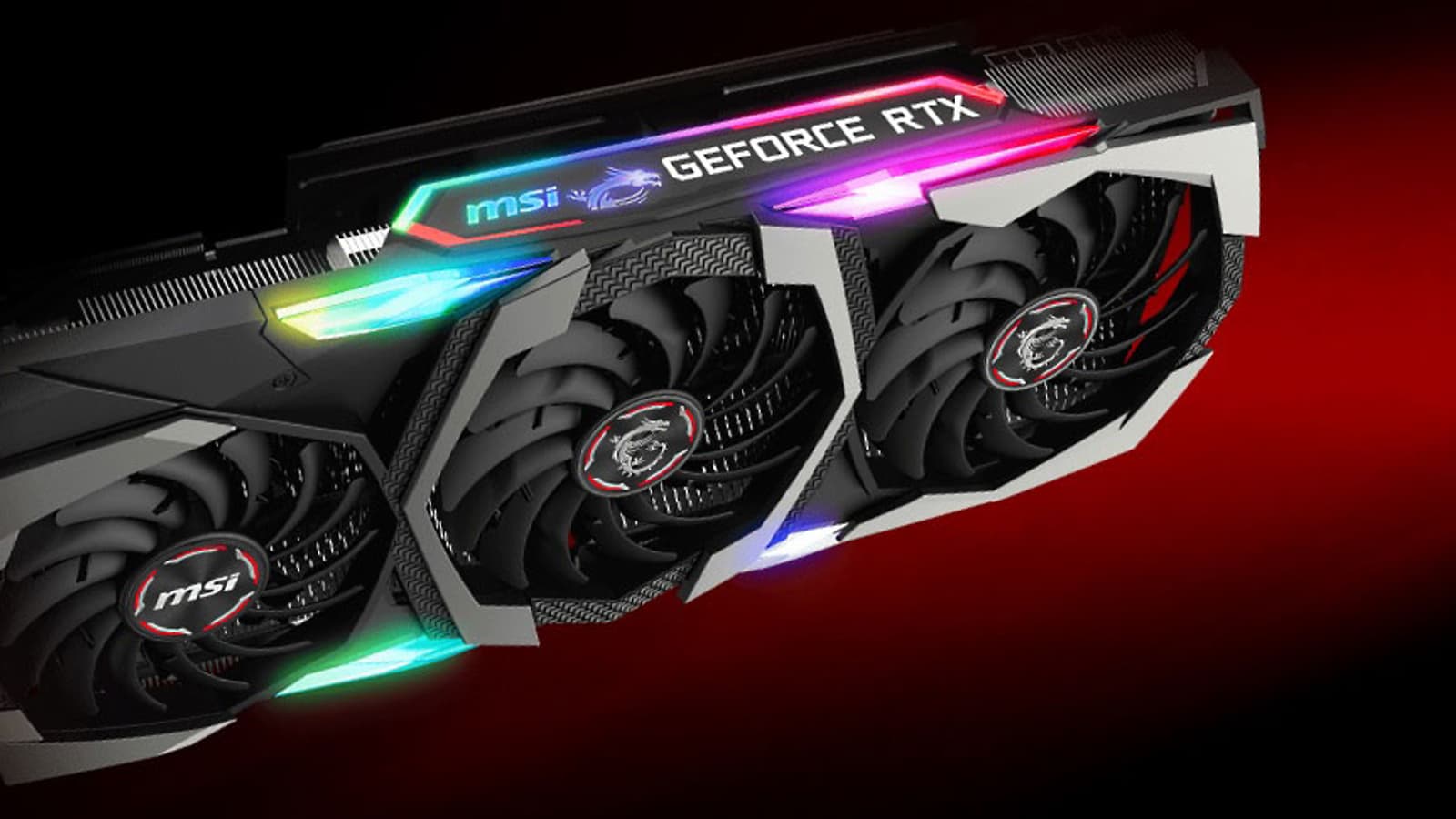

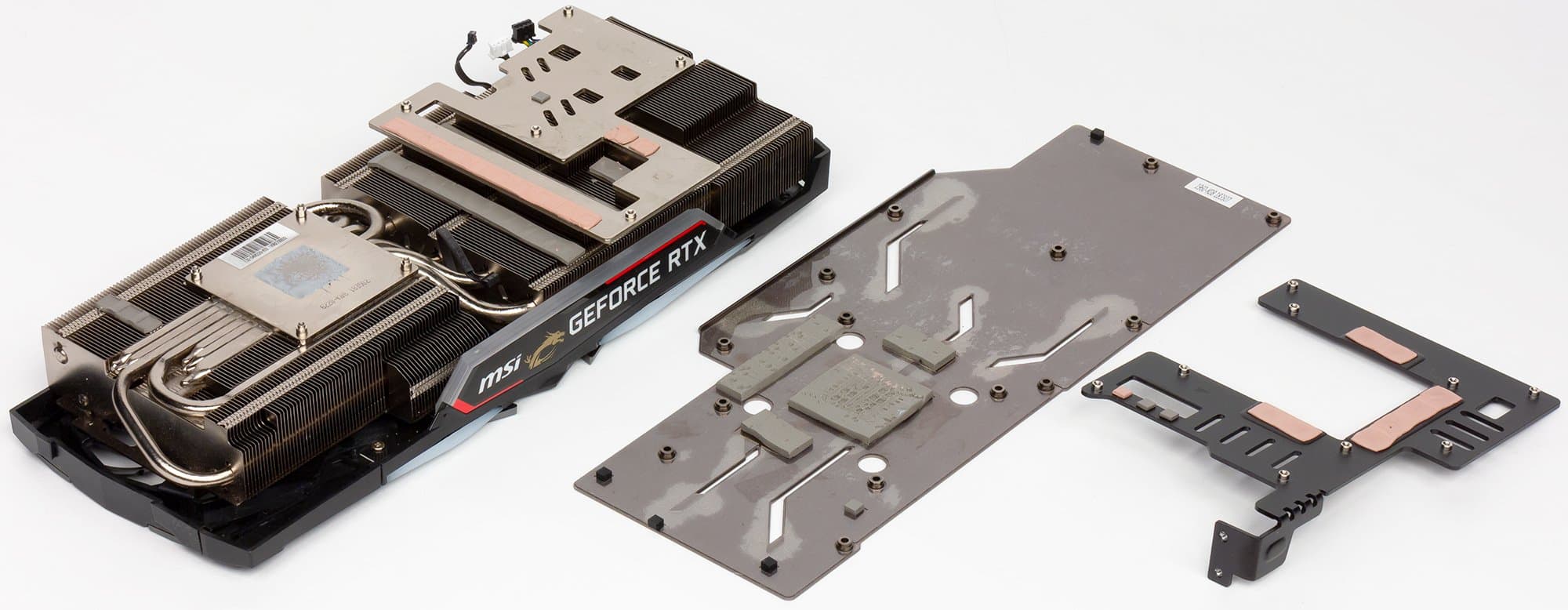

Система охлаждения является, наверно, главной «фишкой» этой видеокарты. Два массивных никелированных радиатора, соединенные тепловыми трубками, призваны охлаждать не только GPU, но и силовые элементы цепей питания. К микросхемам памяти прижимается отдельная пластина. Также стоит отметить, что используется новый термоинтерфейс для передачи тепла от микросхем к радиаторам: он более густой и не дает подтеков по мере эксплуатации.

Как я уже писал выше, двухсекционный радиатор пронизывают тепловые трубки, причем аж в количестве 7 штук, это гарантия равномерного распределения тепла по… волнистым ребрам. Такая волнообразная форма, по заверению производителя, должна обеспечить минимизацию шума при отличном проникновении воздуха. Также технология AirFlow Control предусматривает наличие этаких выемок на крайних ребрах, чтобы воздуху было легче попадать к тепловым трубкам.

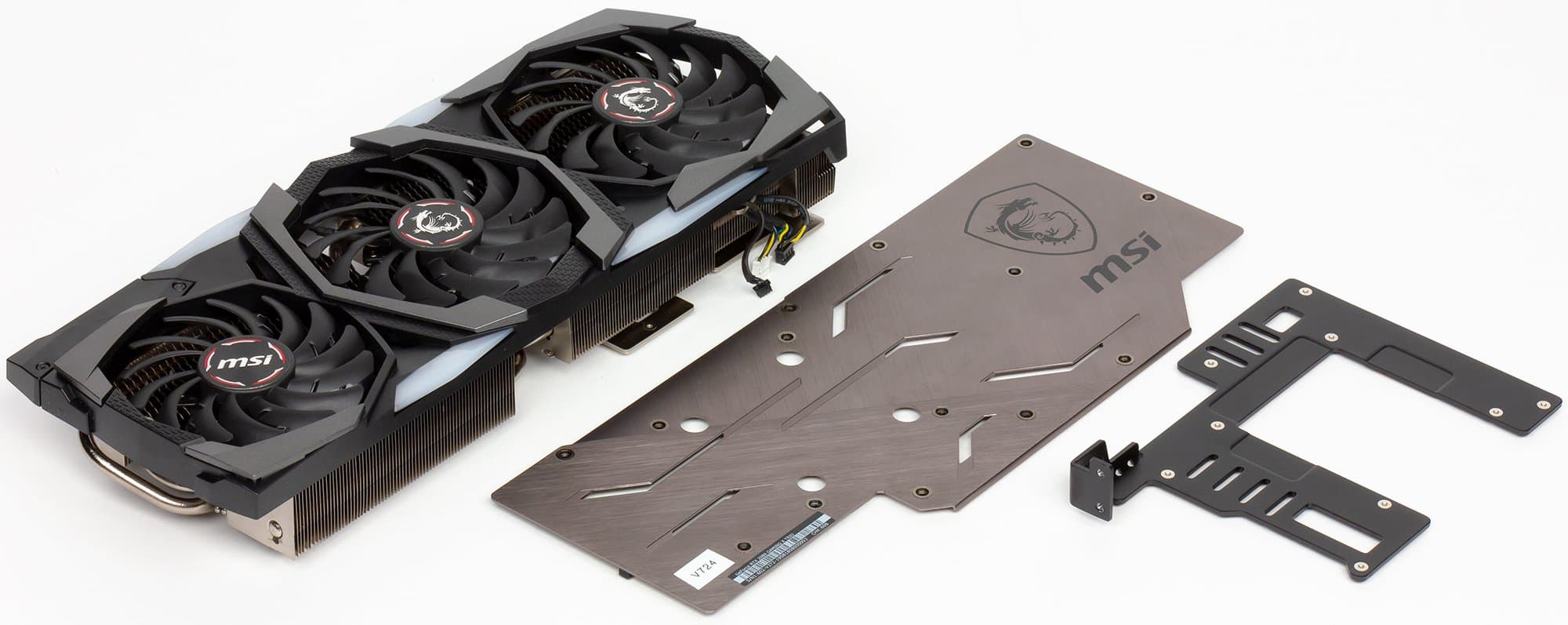

Поверх радиаторов установлен кожух с тремя вентиляторами: два — диаметром 100 мм, третий — 90 мм. Этот комплект радиаторов и вентиляторов является эксклюзивом MSI и назван Tri-Frozr по аналогии с двухвентиляторным Twin-Frozr. Все три вентилятора — типа Torx 3.0, со специальной формой лопастей. По мере снижения температуры GPU кулер осуществляет поэтапную остановку вентиляторов: если температура выше 60 градусов, то работают все три вентилятора, если нагрев в пределах 50—60 градусов, то работают только два крайних 100-миллиметровых вентилятора, ближайший к задней панели отключается, а при температуре ядра ниже 50 градусов все три вентилятора останавливаются и СО становится бесшумной.

В обзорах многих мощных игровых видеоускорителей мы пишем, что не надо волноваться, если при запуске ПК вентиляторы на ускорителе не вращаются (бывает, что при прохождении POST вентиляторы на видеокарте включаются, а потом останавливаются). В данном случае все чуть иначе: при включении ПК вентиляторы на карте MSI вращаются на малых оборотах и останавливаются только при загрузке драйверов видеокарты (которые как бы сообщают видеокарте: «Ну, чего разоралась-то? Делов нет, задач нет, засохни!»).

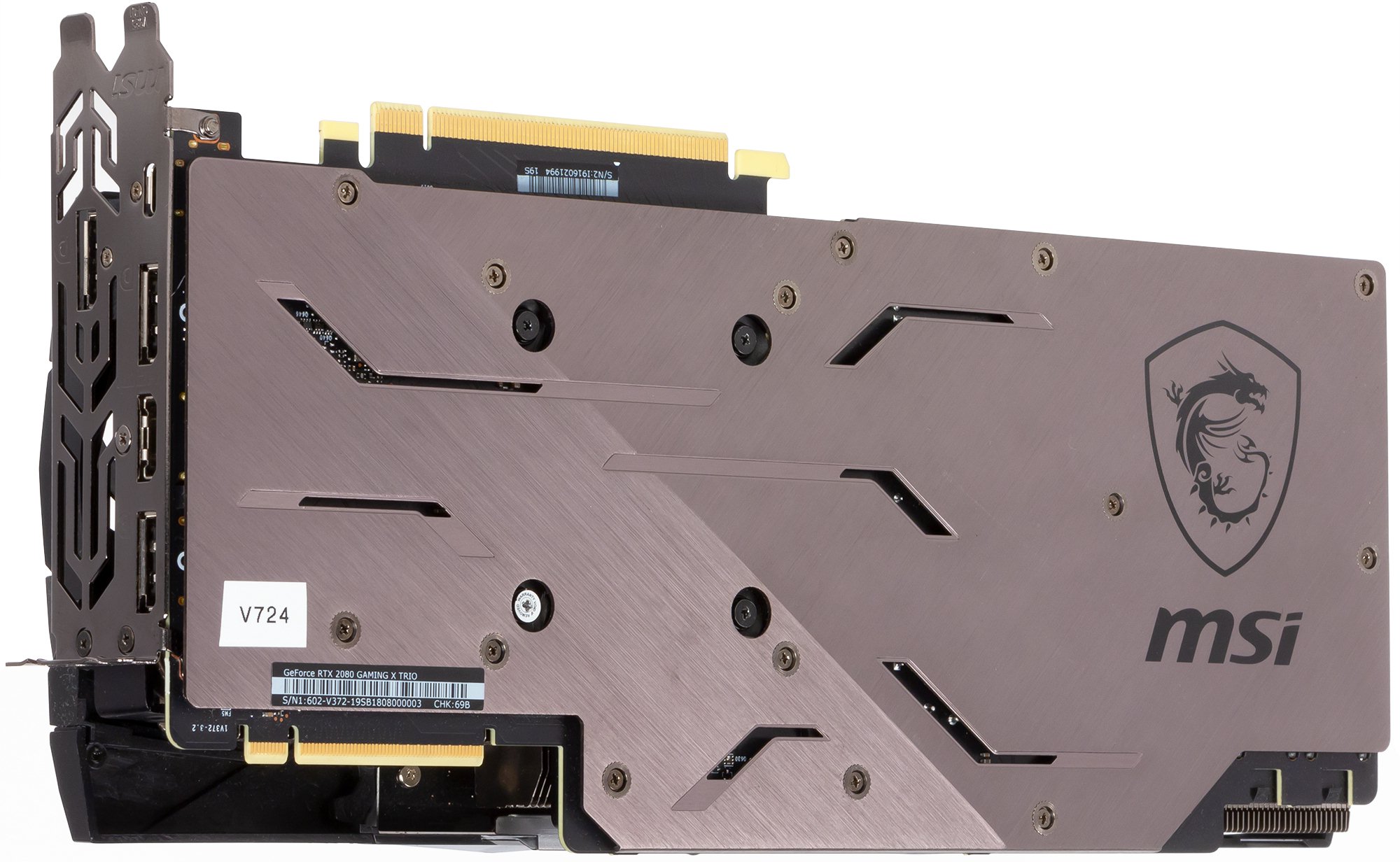

На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также служит дополнительным радиатором для PCB (она прижата к текстолиту через новый термоинтерфейс).

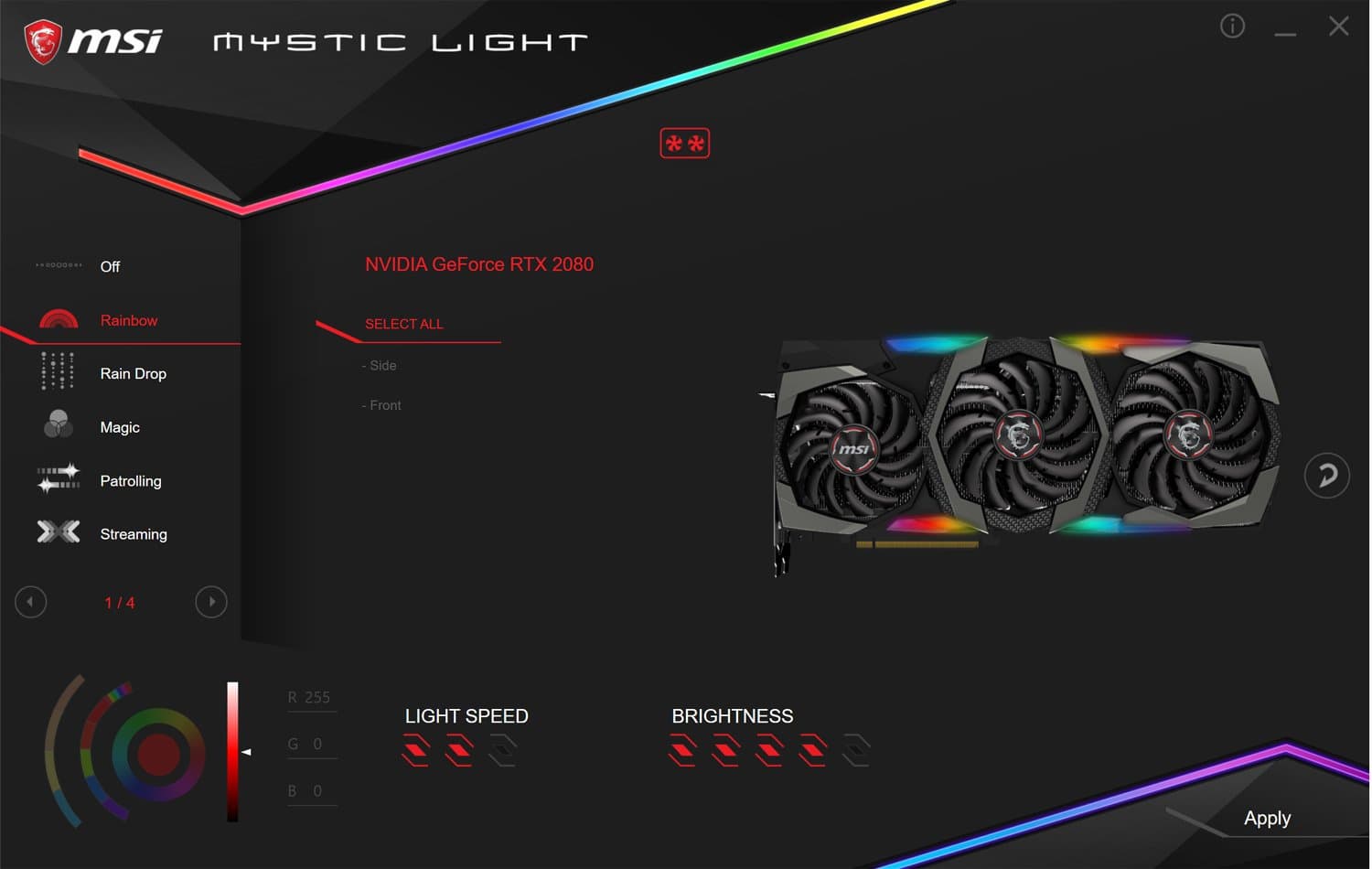

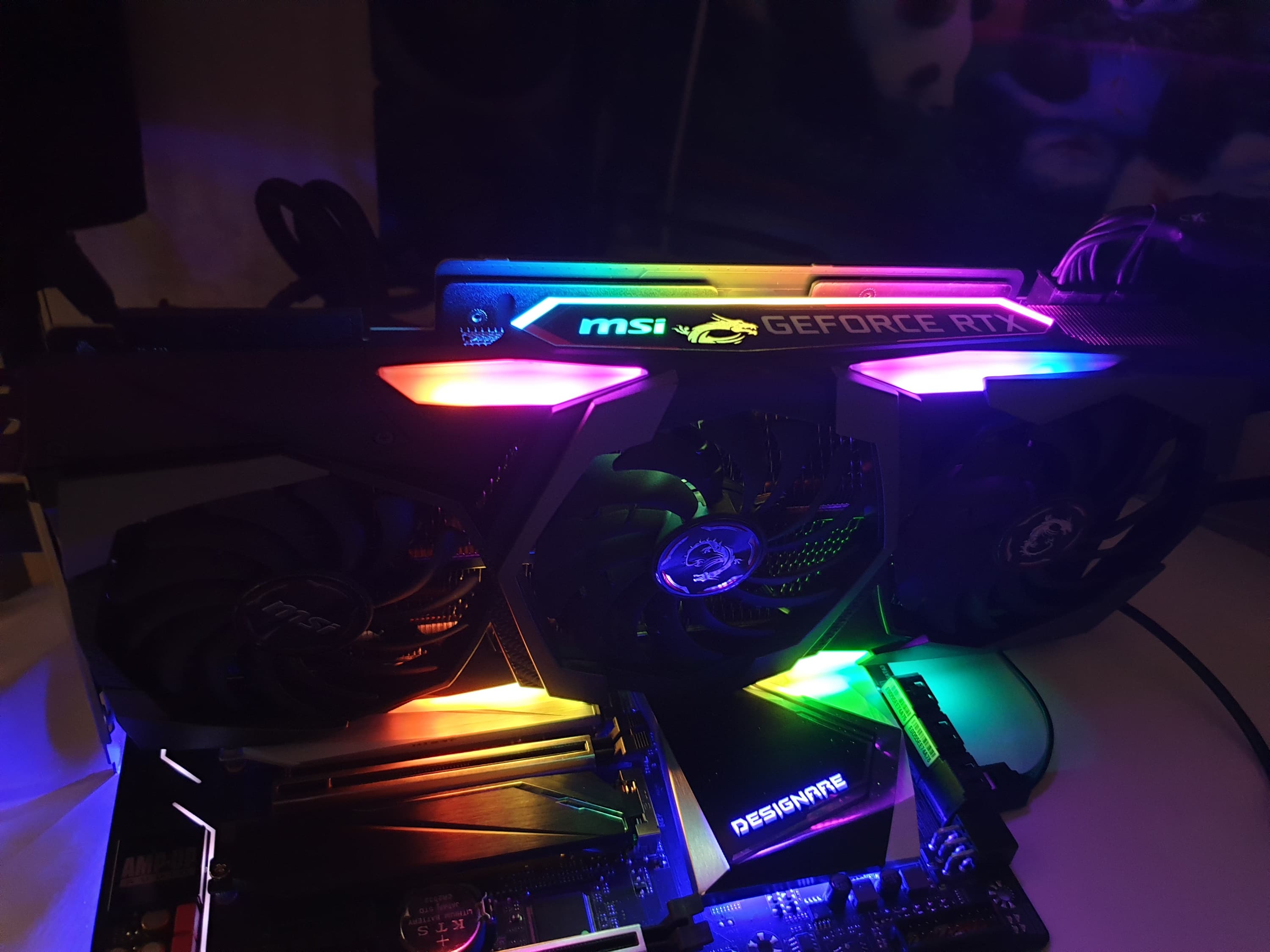

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеупомянутой утилиты MSI Mystic Light.

Как и в предыдущем материале, не могу полностью выразить восторг от красоты этой подсветки! При этом в случае с картами Gigabyte я жалел потребителей, так как там вся красота была на крыльчатках вентиляторов, и в обычных условиях она просто не видна (видеокарты в системном блоке обычно размещаются кулерами вниз), а в данном случае вся прелесть прекрасна отражена на широком торце ускорителя.

Вот только есть один маленький минус: режима дискотеки нет :) А жаль, потому что у ряда материнских плат такой режим имеется, и можно было бы заставить весь системный блок синхронно светиться под музыку. Моддинг сейчас — самое модное направление, практически все производители материнских плат предлагают ПО для синхронизации подсветки всех светящихся компонентов компьютера.

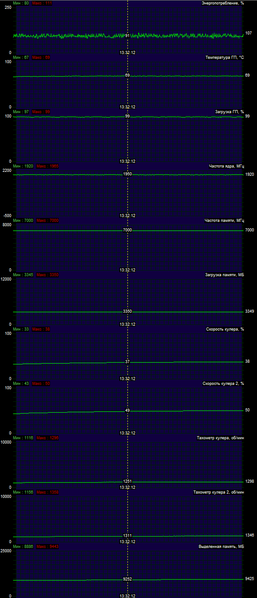

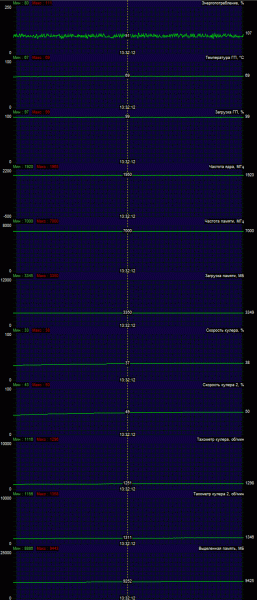

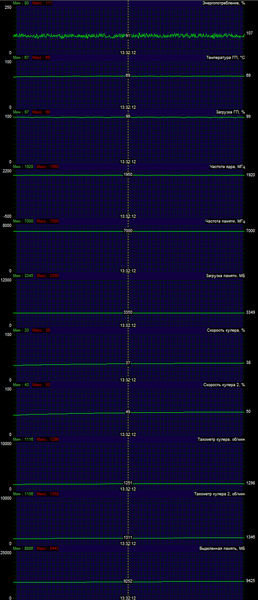

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является просто отличным результатом для видеокарты такого уровня.

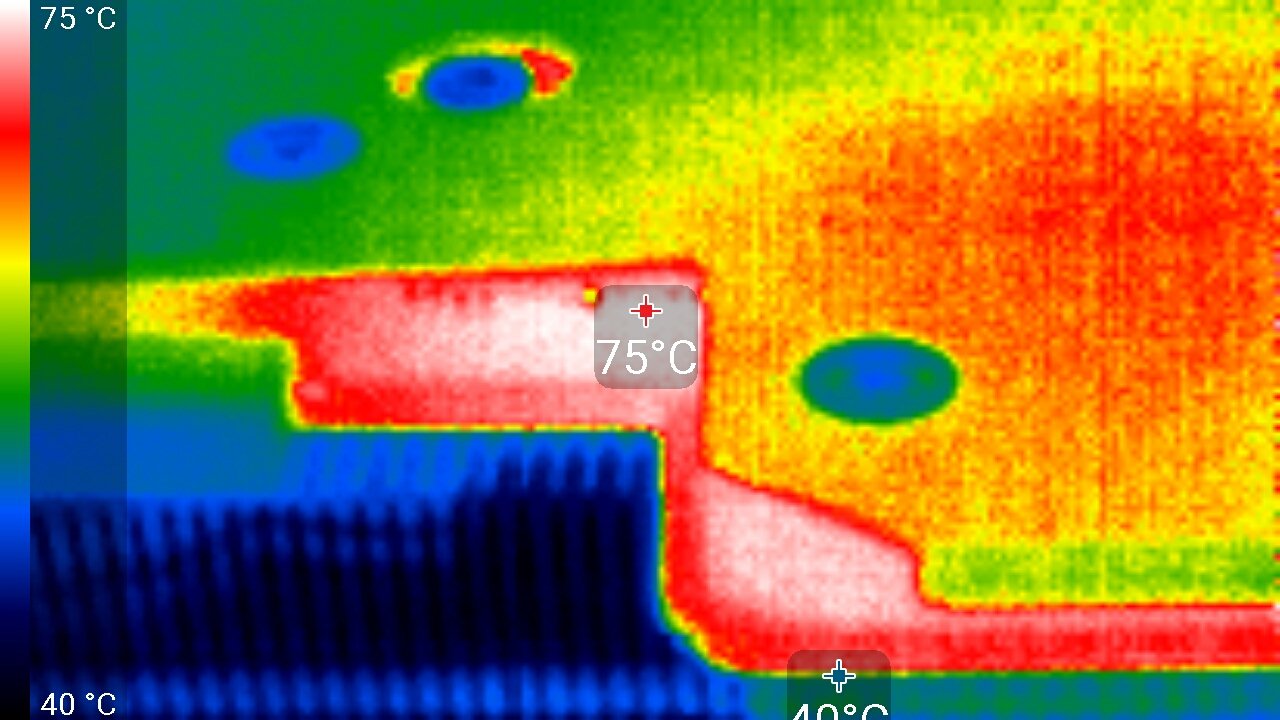

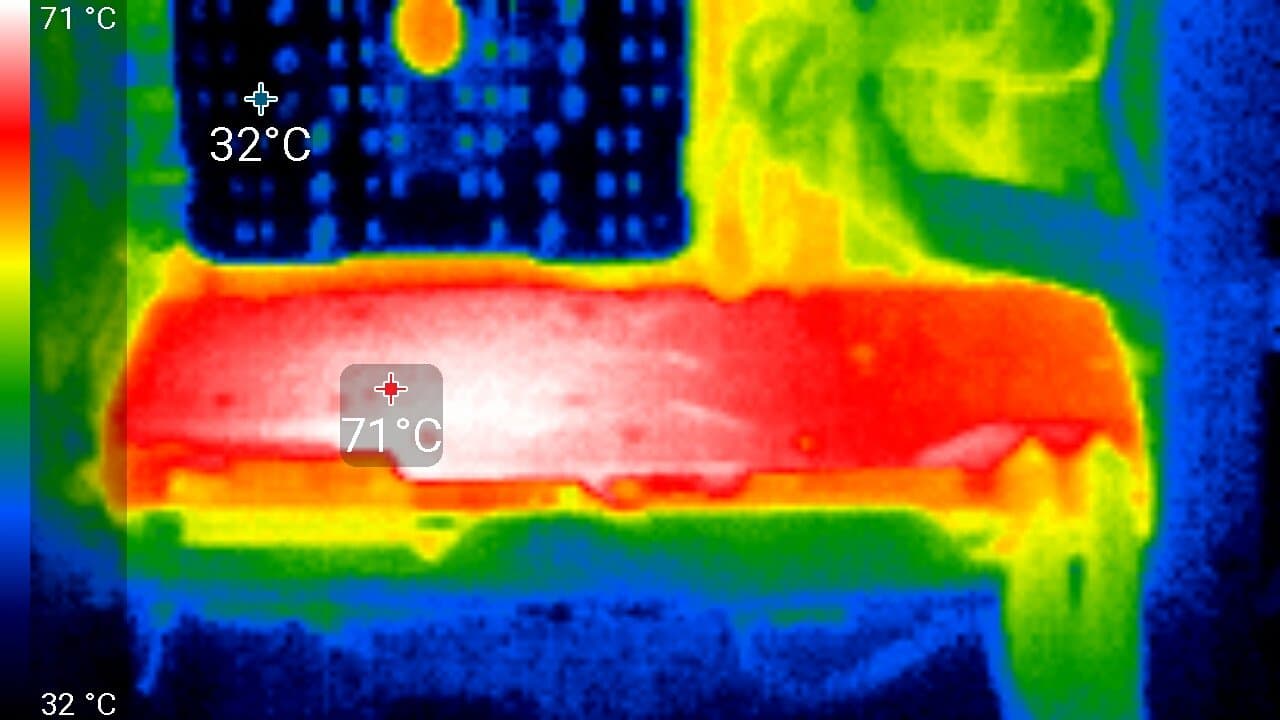

Максимальный нагрев — край с обратной стороны печатной платы, выступающий из-за пластины.

Как я уже писал выше, с помощью Nvidia Scanner был установлен максимум безопасного разгона для данного экземпляра — 2080/14600 МГц. Это результат сканера Nvidia, то есть хоть какая-то гарантия стабильности работы. Разумеется, данный ускоритель способен обеспечить и более высокий разгон, так что экстремалы могут экспериментировать и дальше, поднимая не только частоты, но и напряжение.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 37 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 43 °C. Вентиляторы не включались, уровень шума оставался тем же (18,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 69 °C. Вентиляторы при этом раскручивались до 1270 оборотов в минуту, шум вырастал всего до 23,5 дБА, так что данную СО можно считать очень тихой, практически бесшумной, особенно на фоне работы остальных частей ПК.

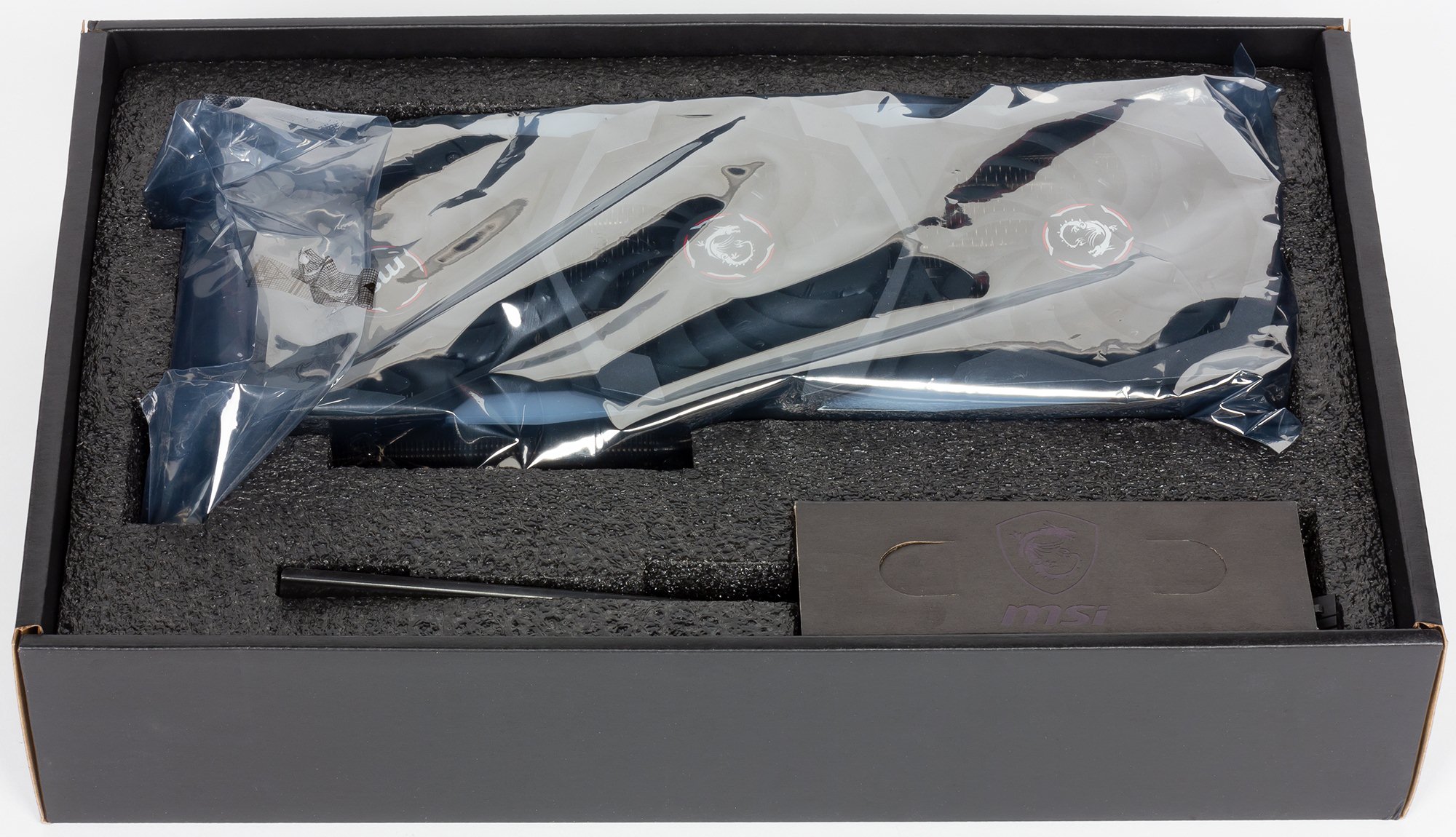

Комплект поставки и упаковка

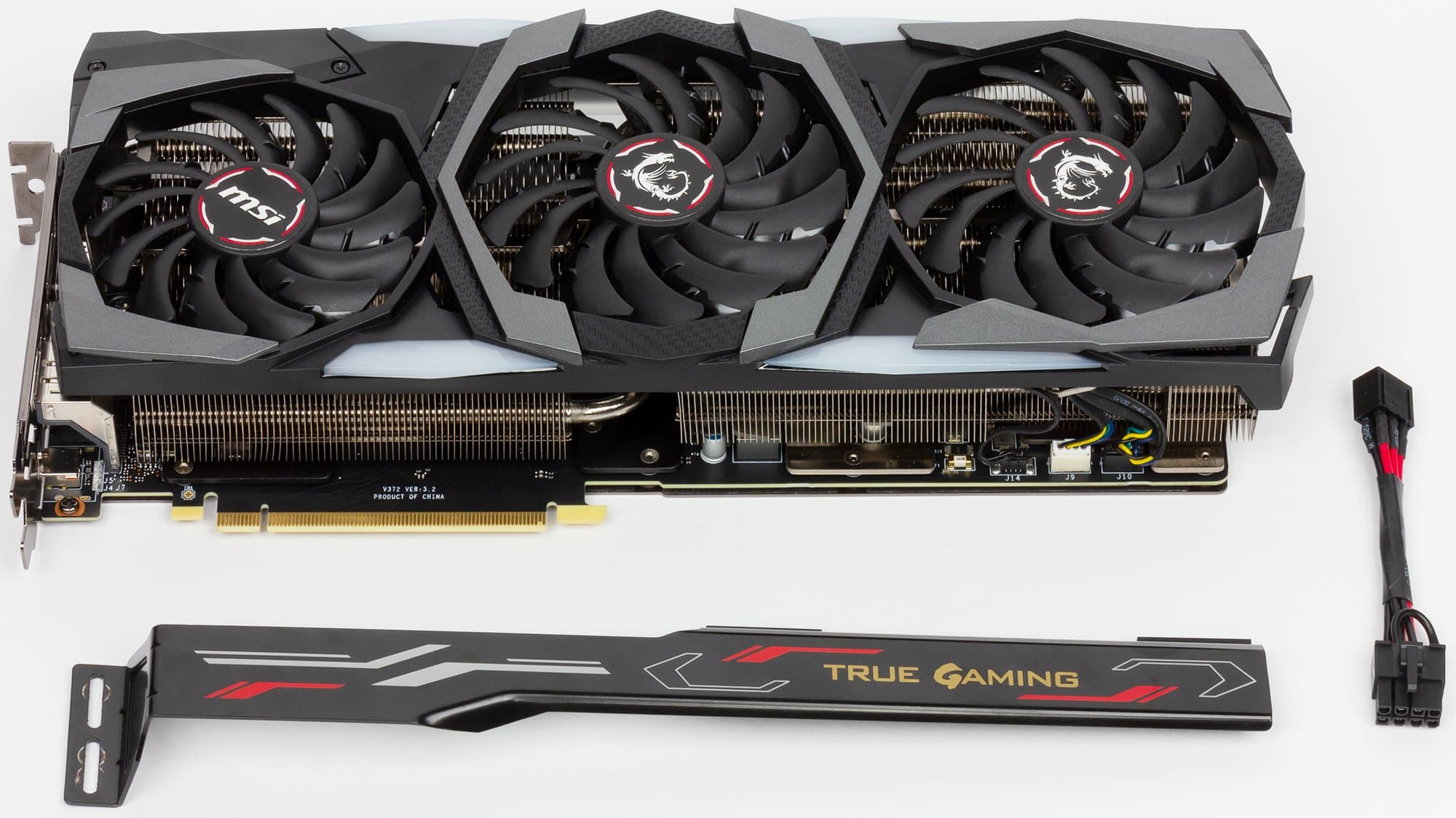

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс фирменную металлическую подпорку, устанавливаемую в корпусе под видеокартой (для ее поддержания) и почему-то один переходник питания.

Результаты тестирования и рейтинг


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft)
  • Assassin’s Creed: Origins (Ubisoft/Ubisoft)
  • BattleField V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен
  • Total War: Warhammer II (Creative Assembly/Sega)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

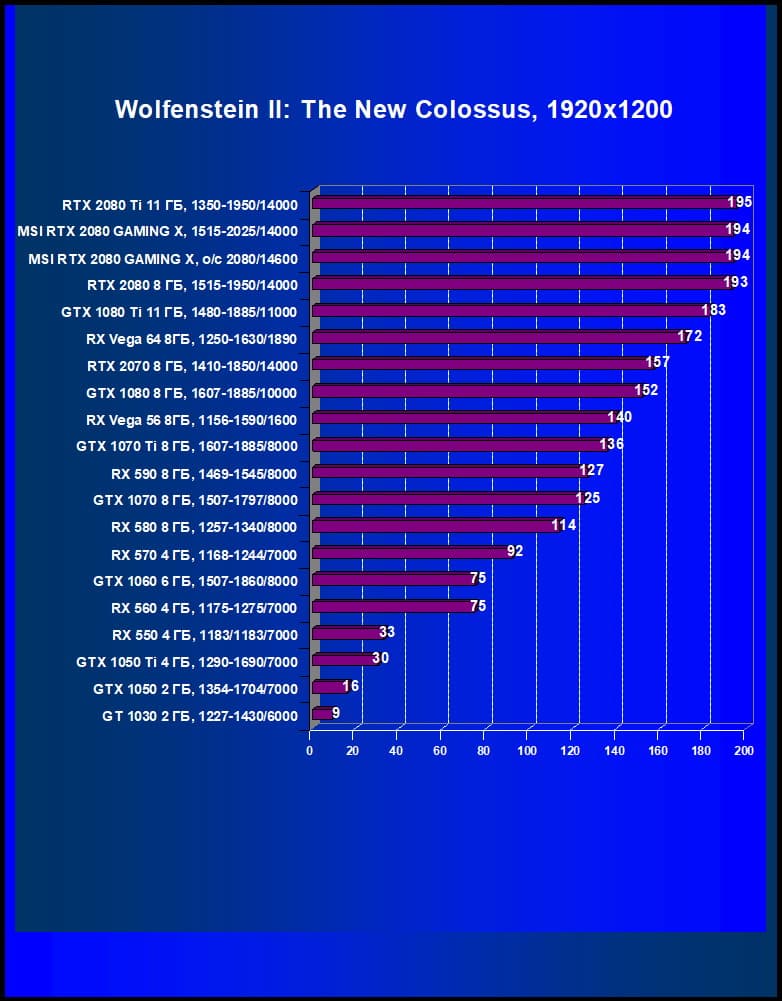

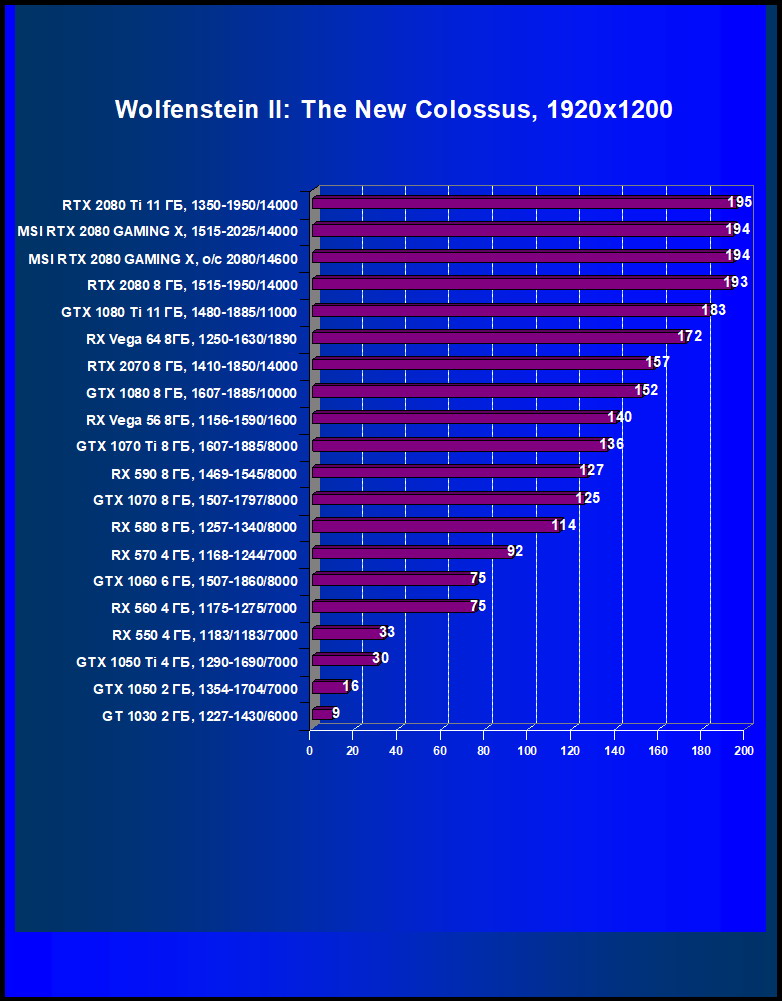

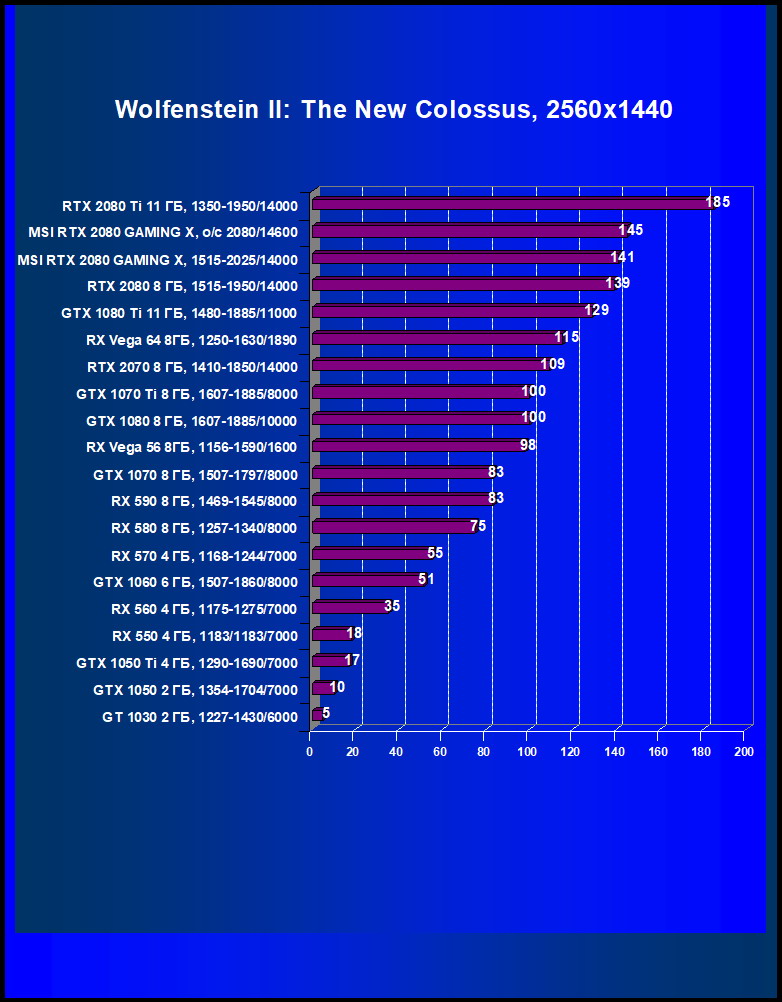

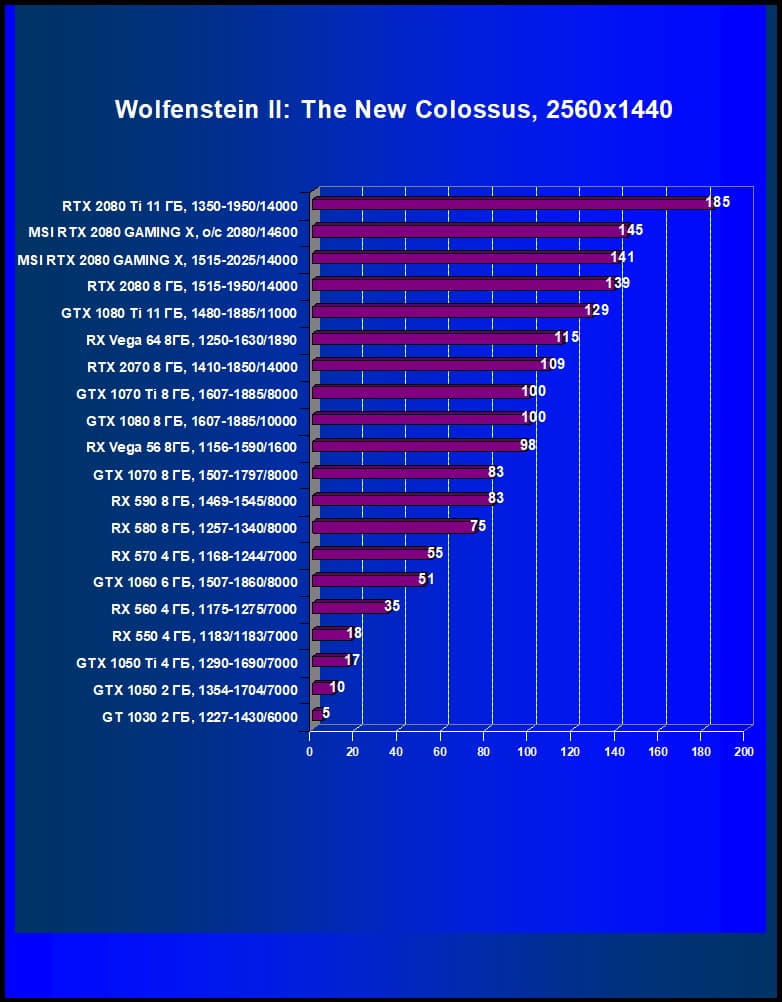

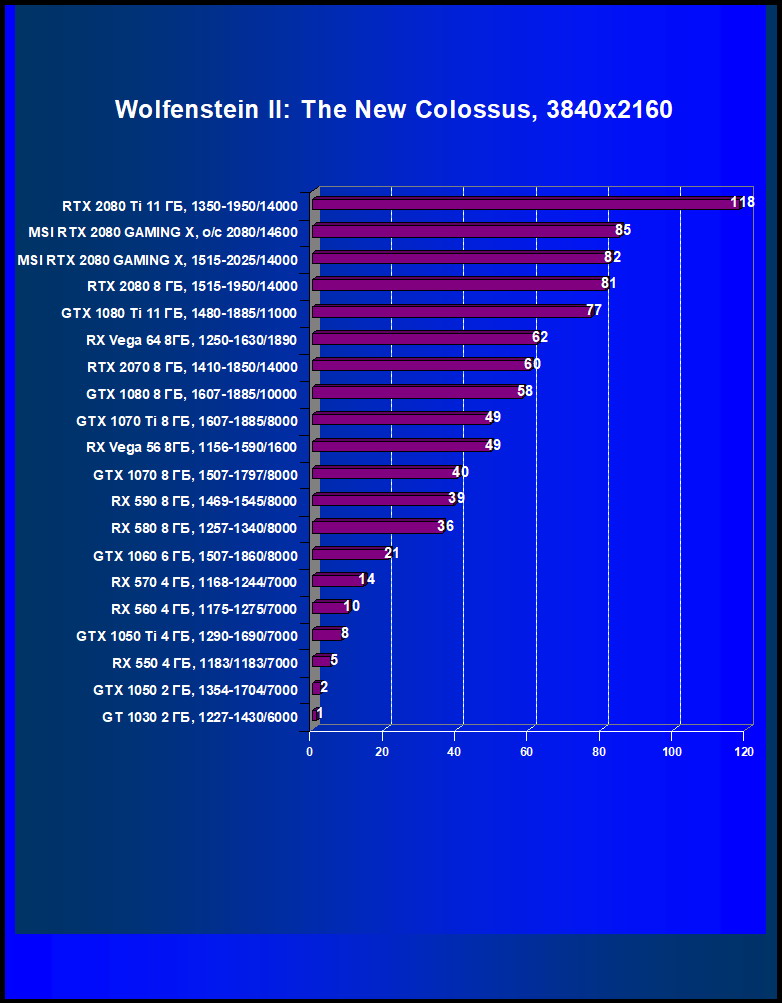

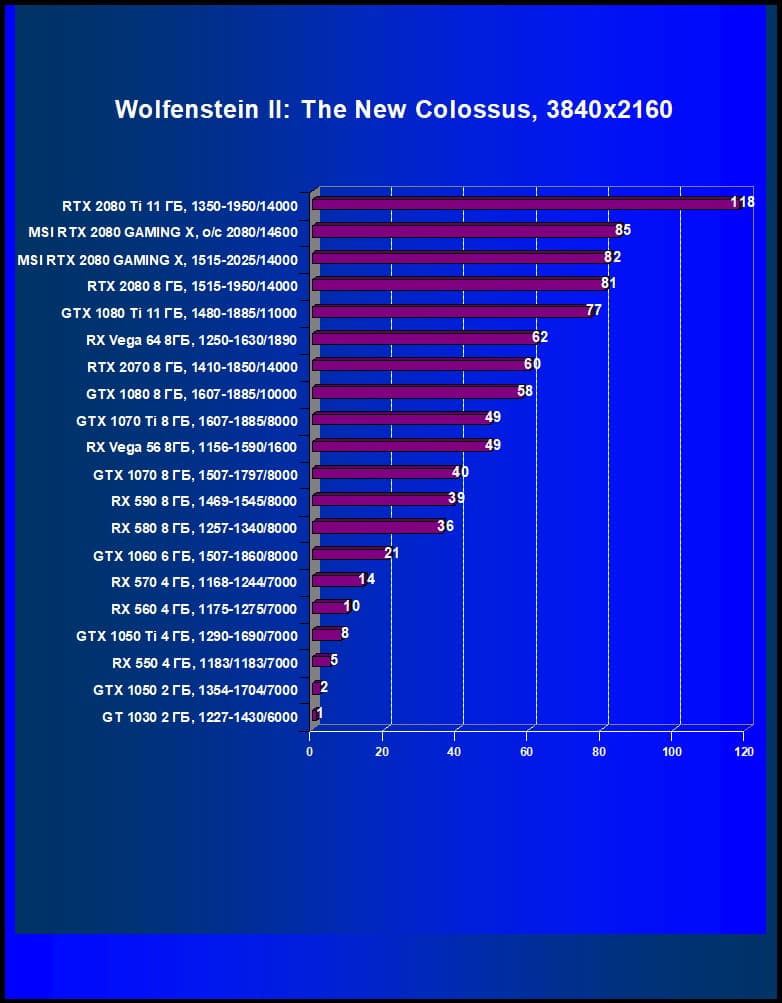

Wolfenstein II: The New Colossus

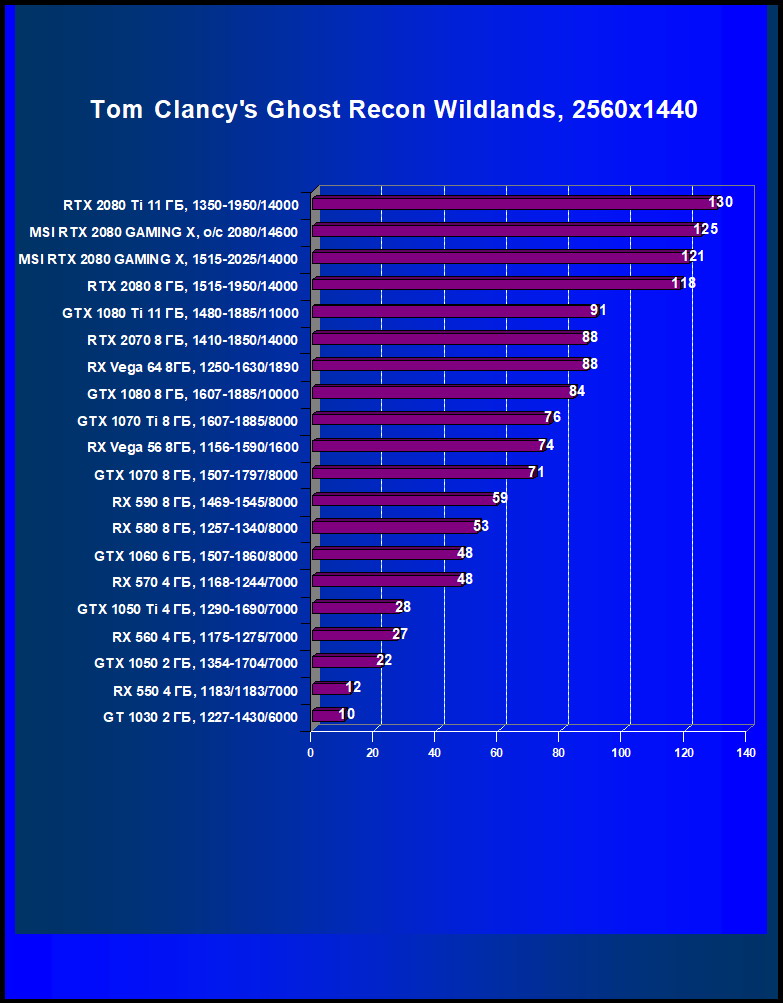

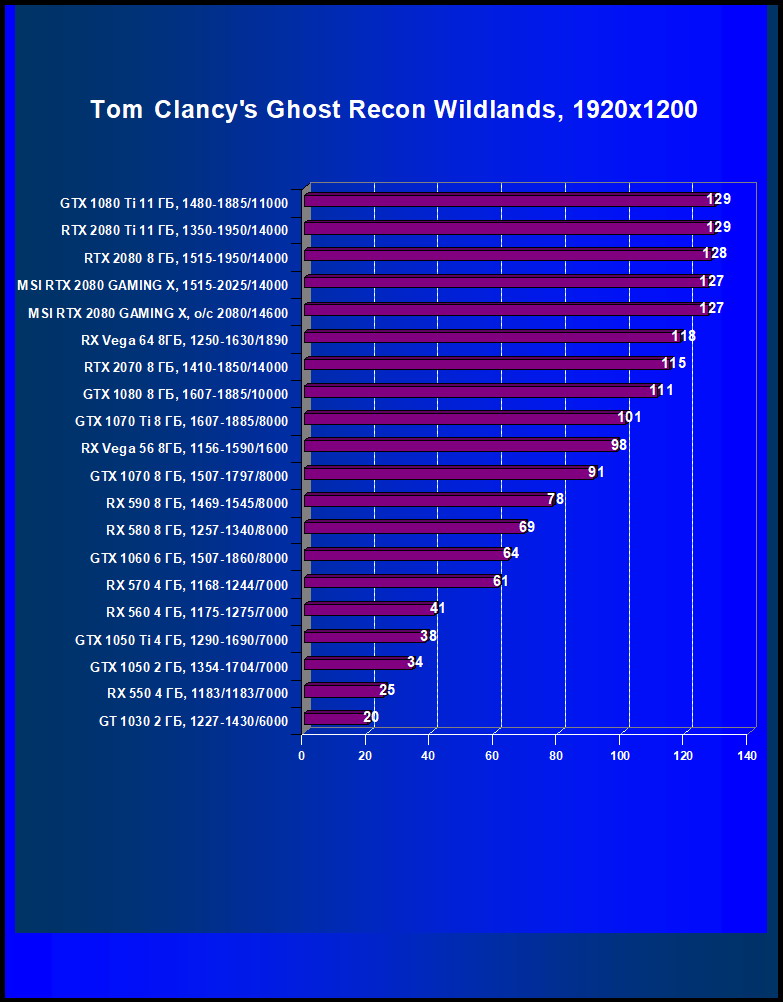

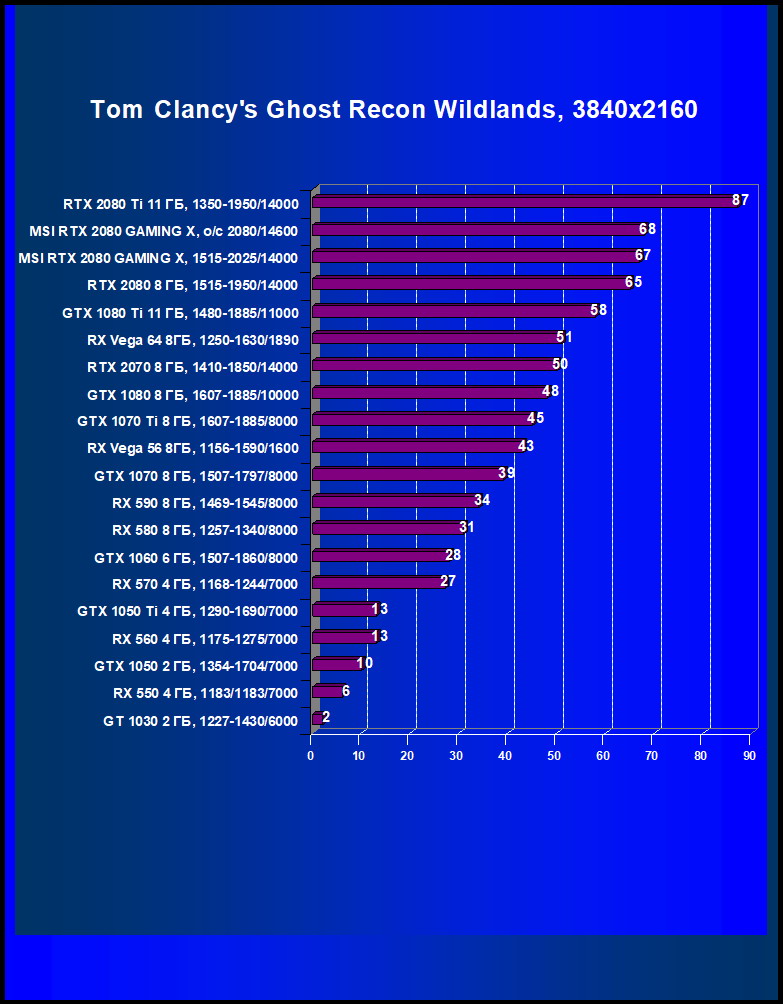

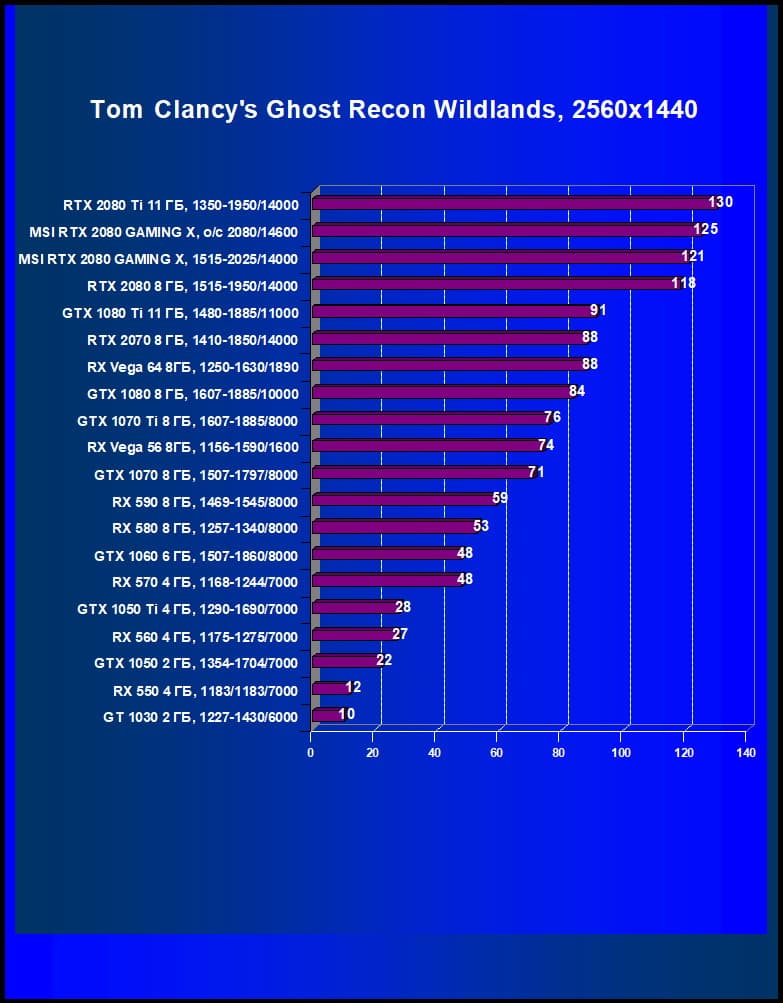

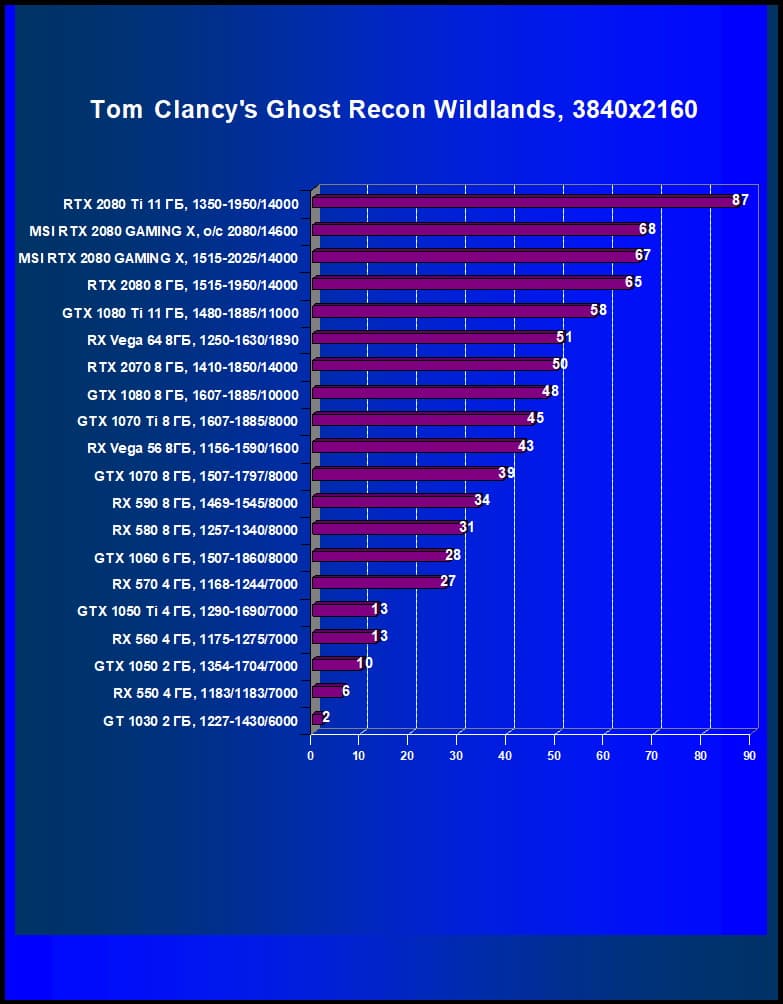

Tom Clancy’s Ghost Recon Wildlands

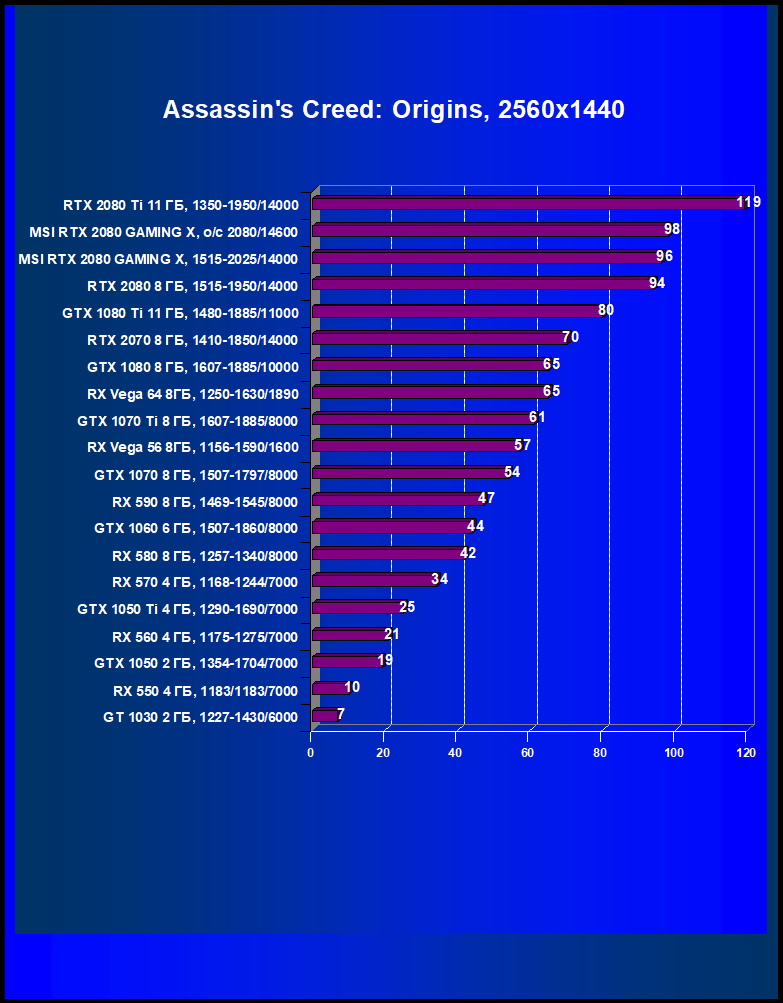

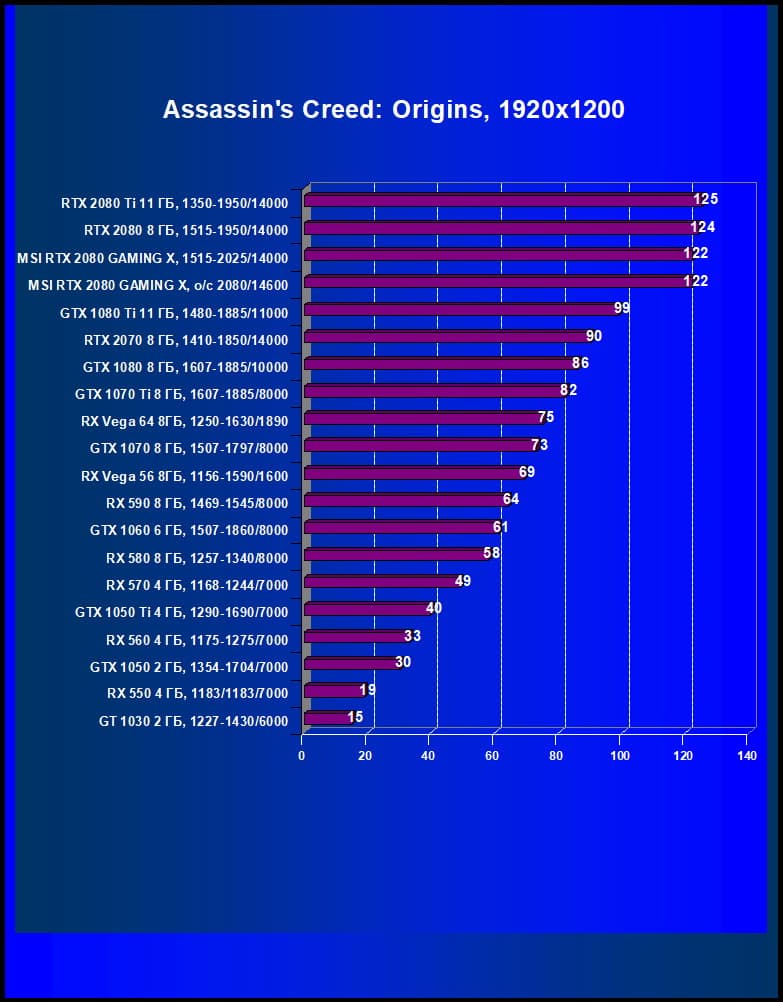

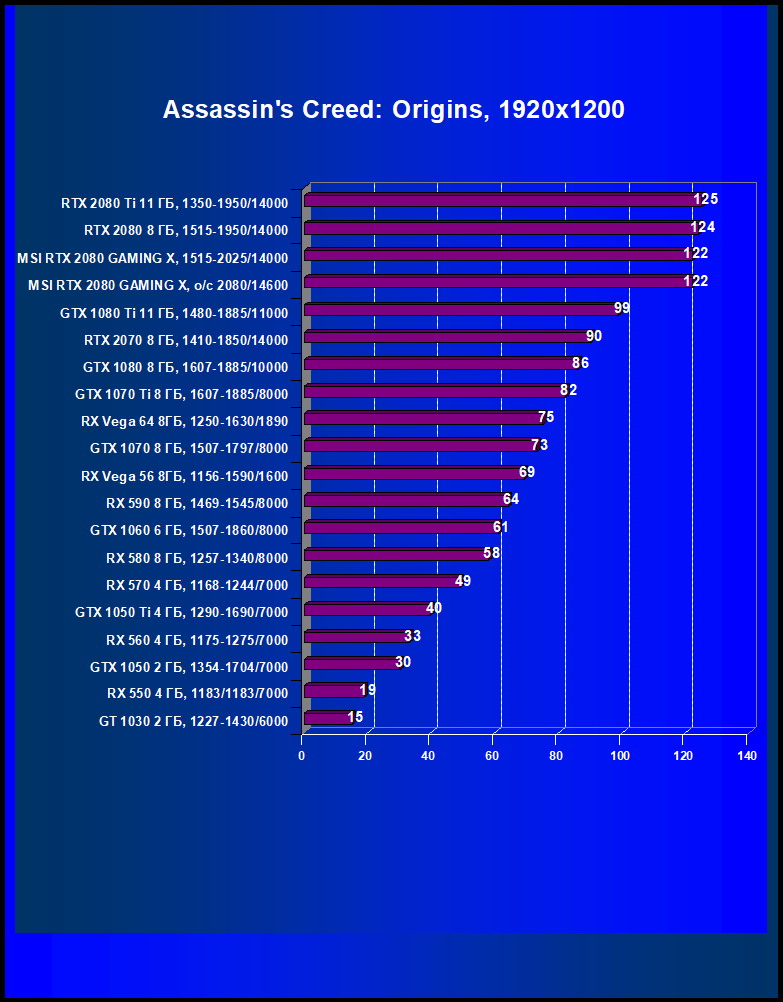

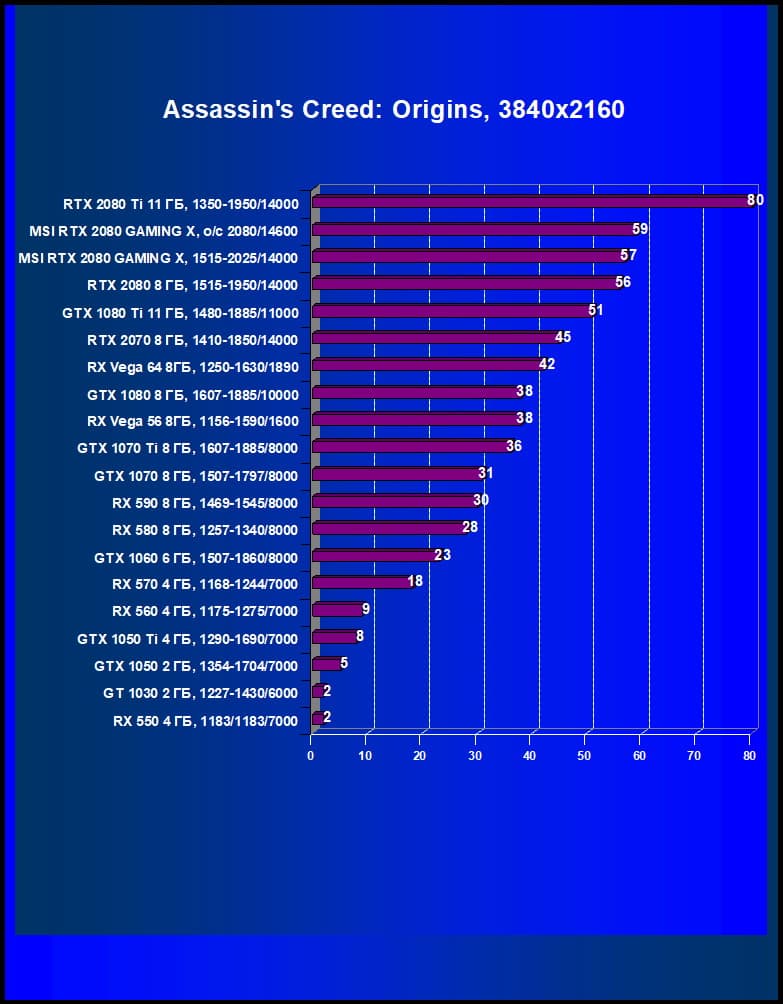

Assassin’s Creed: Origins

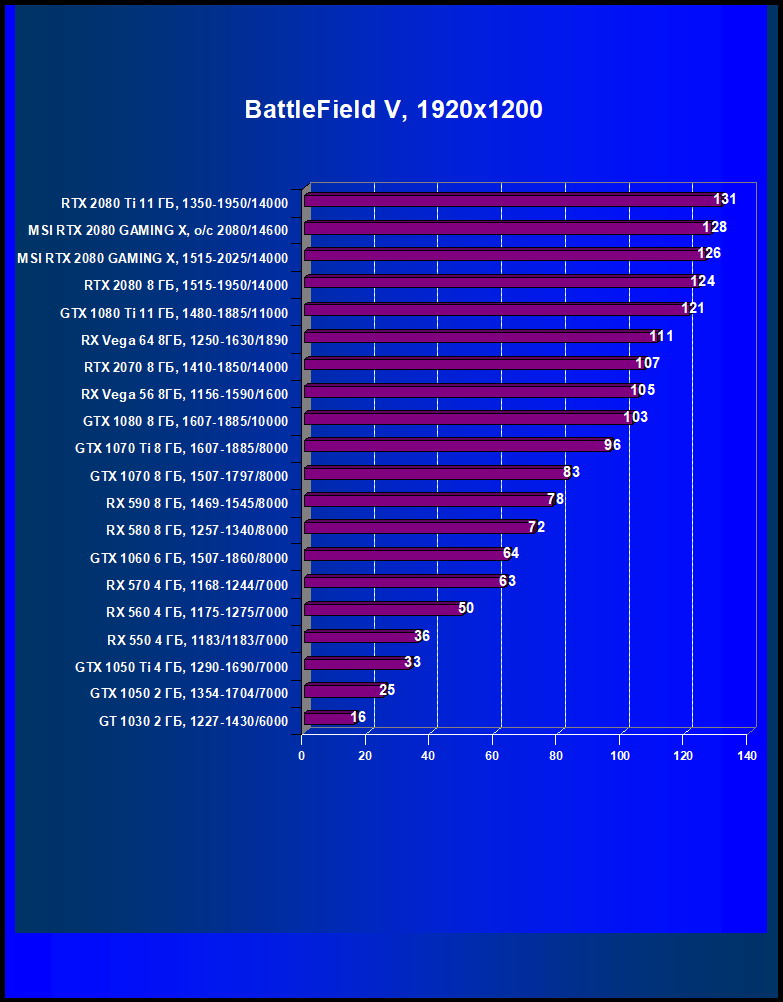

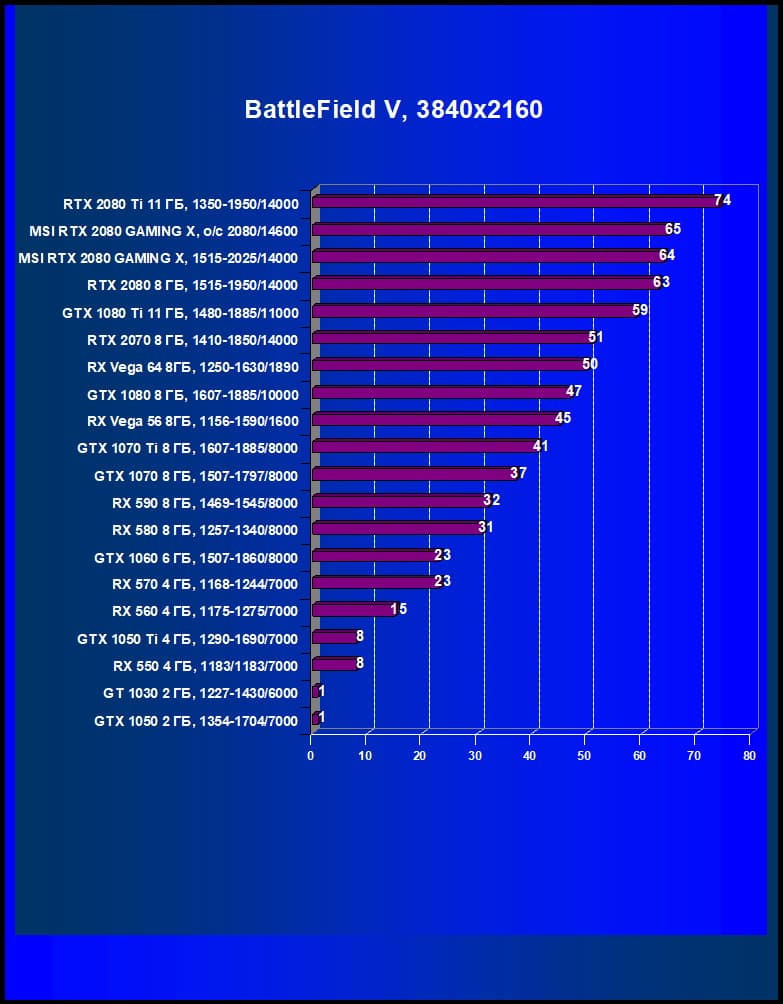

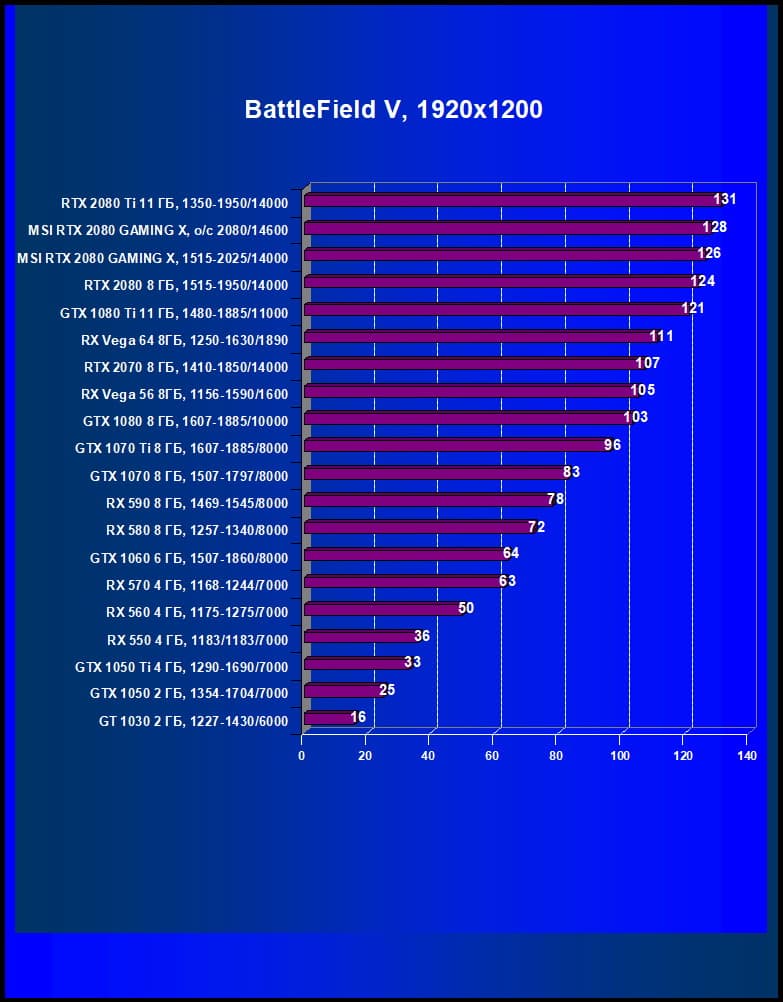

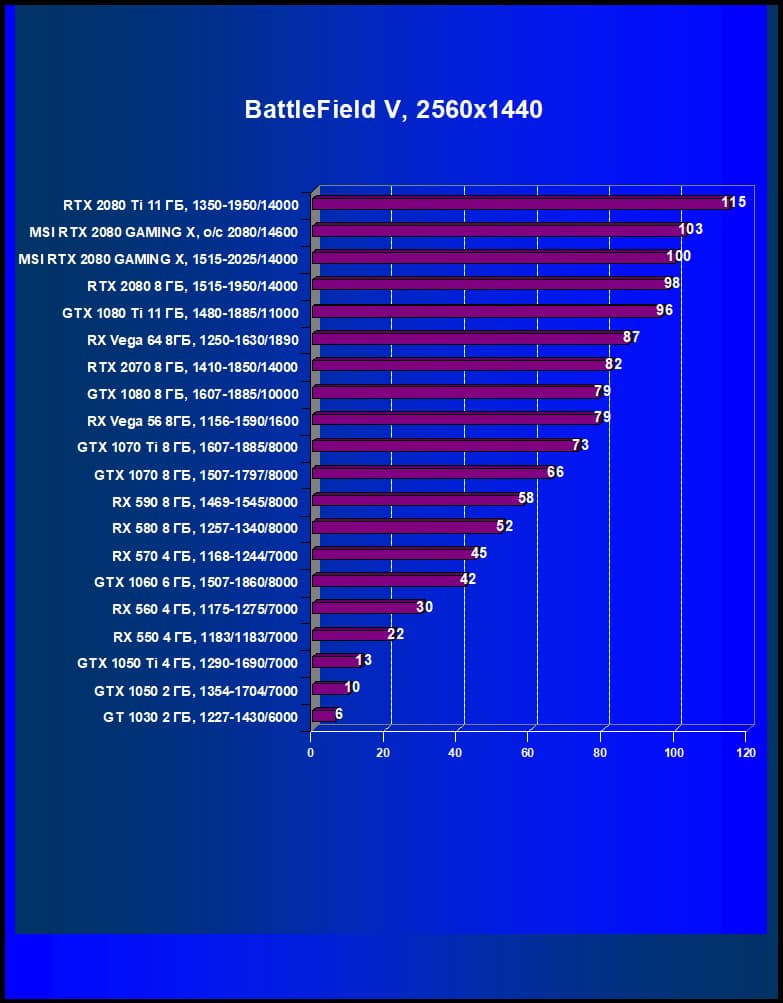

BattleField V

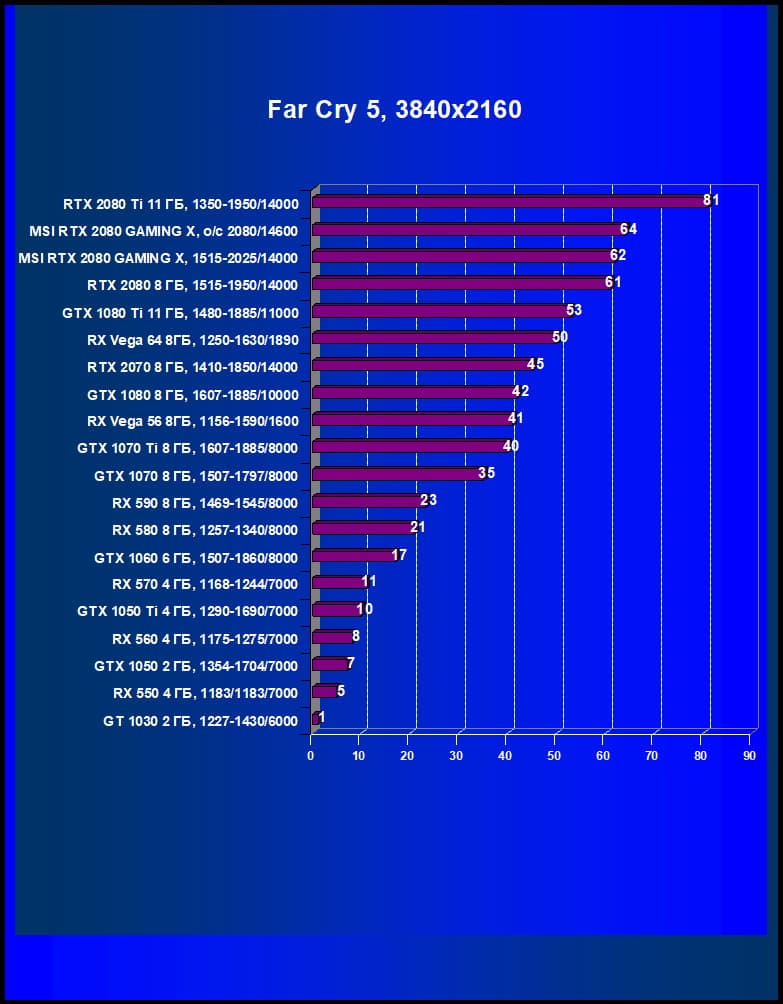

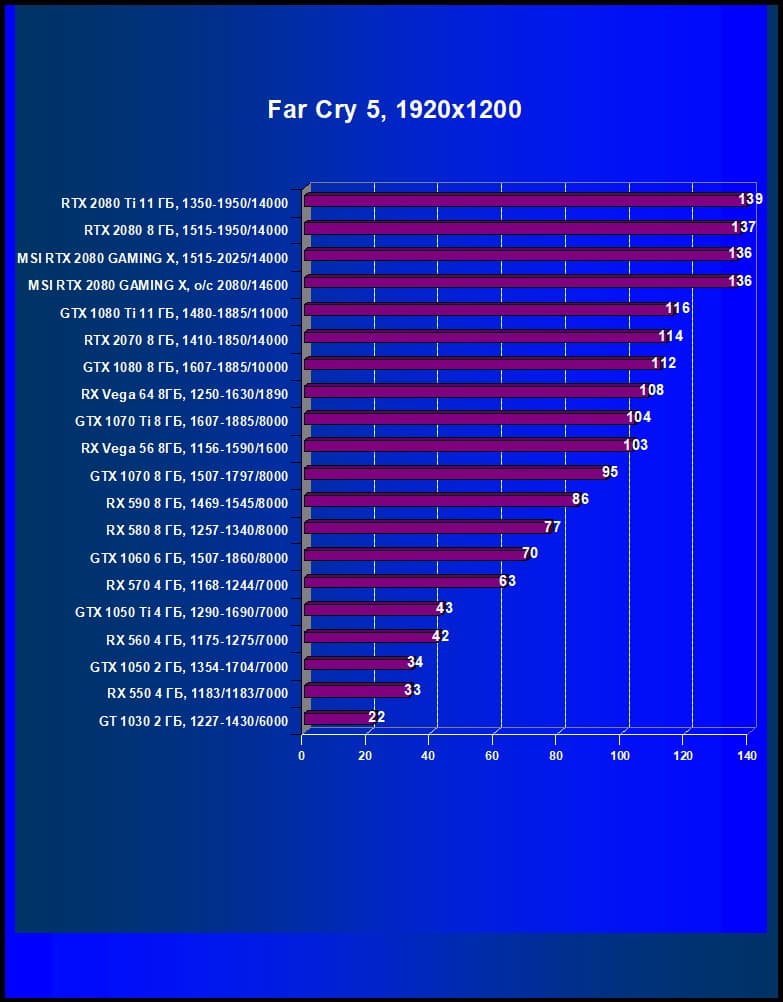

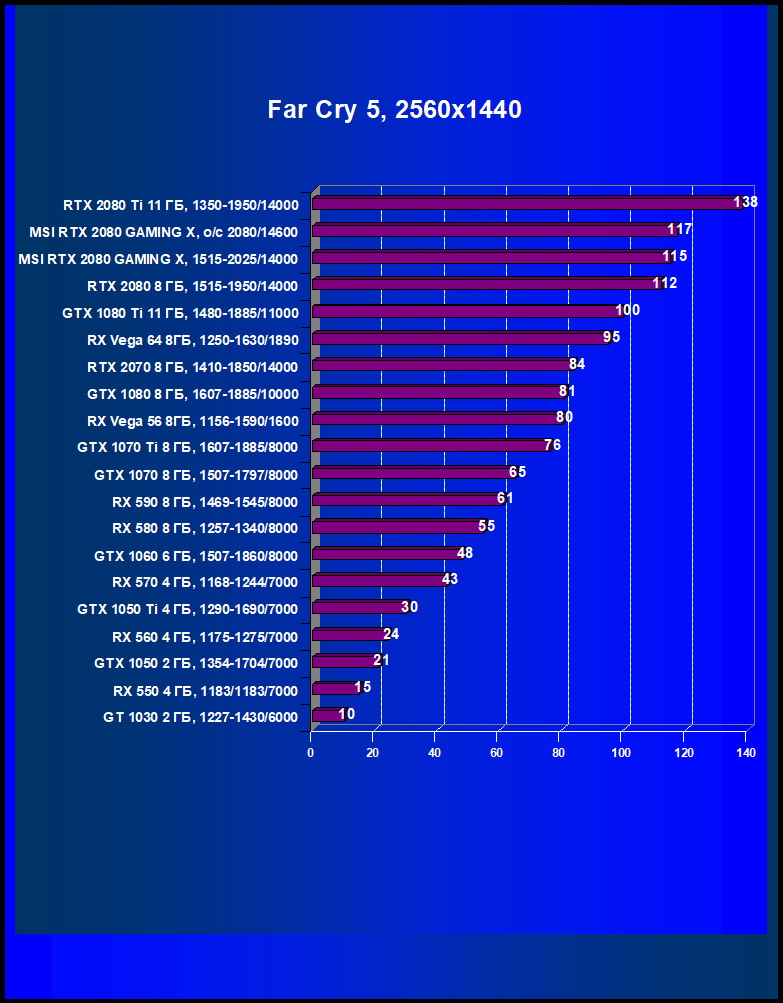

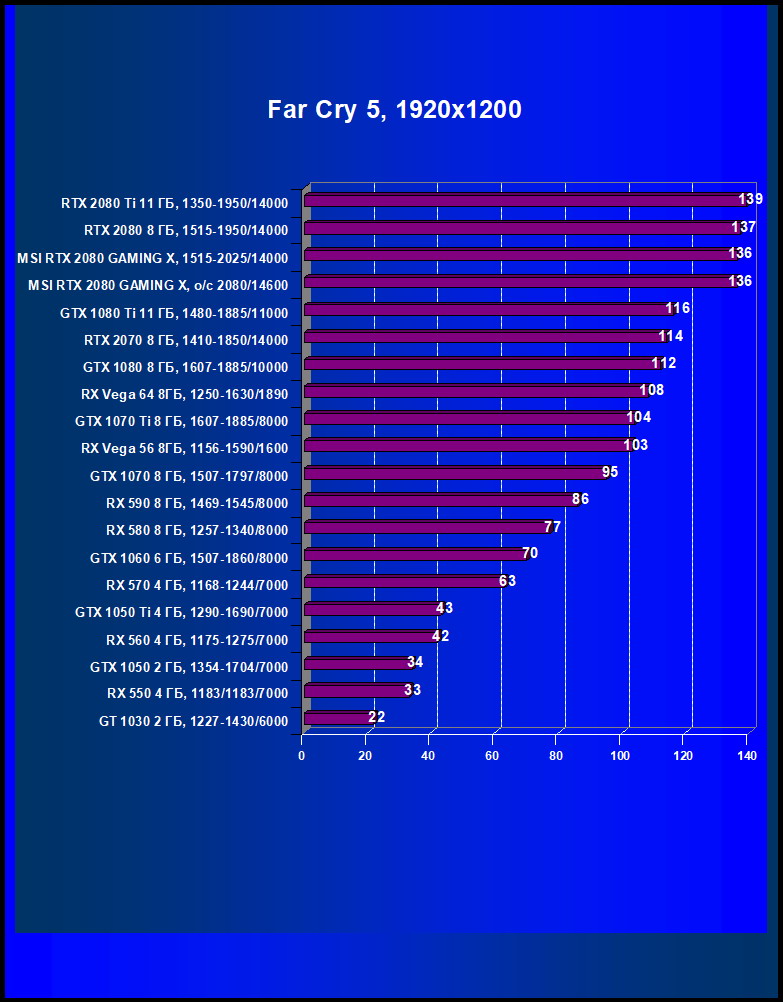

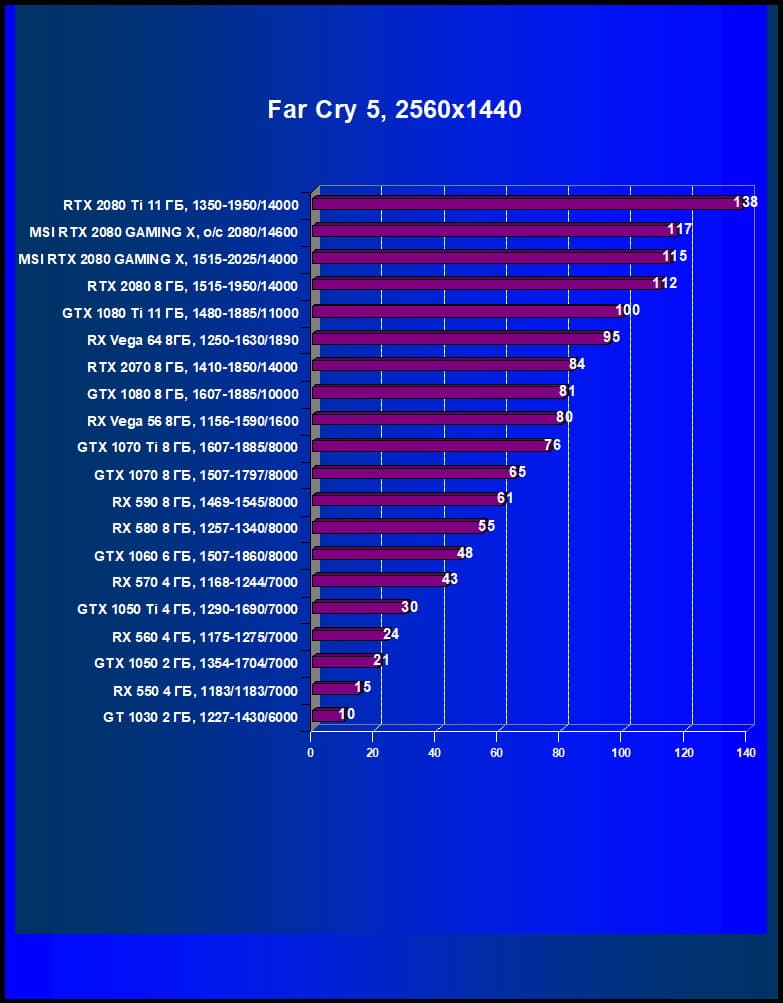

Far Cry 5

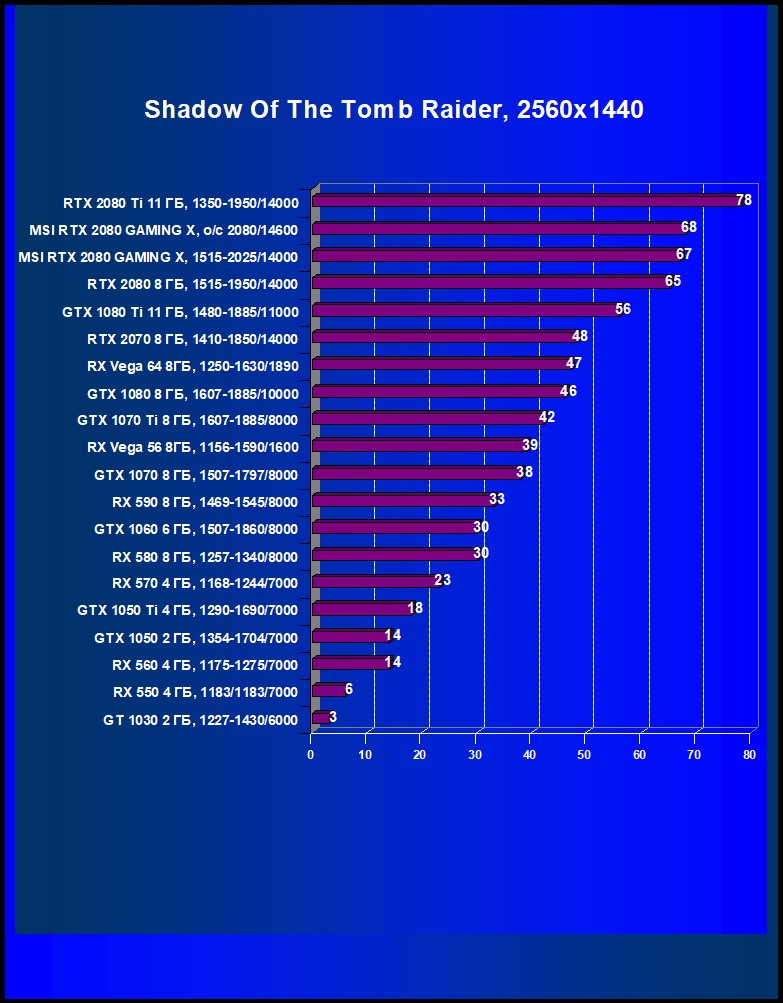

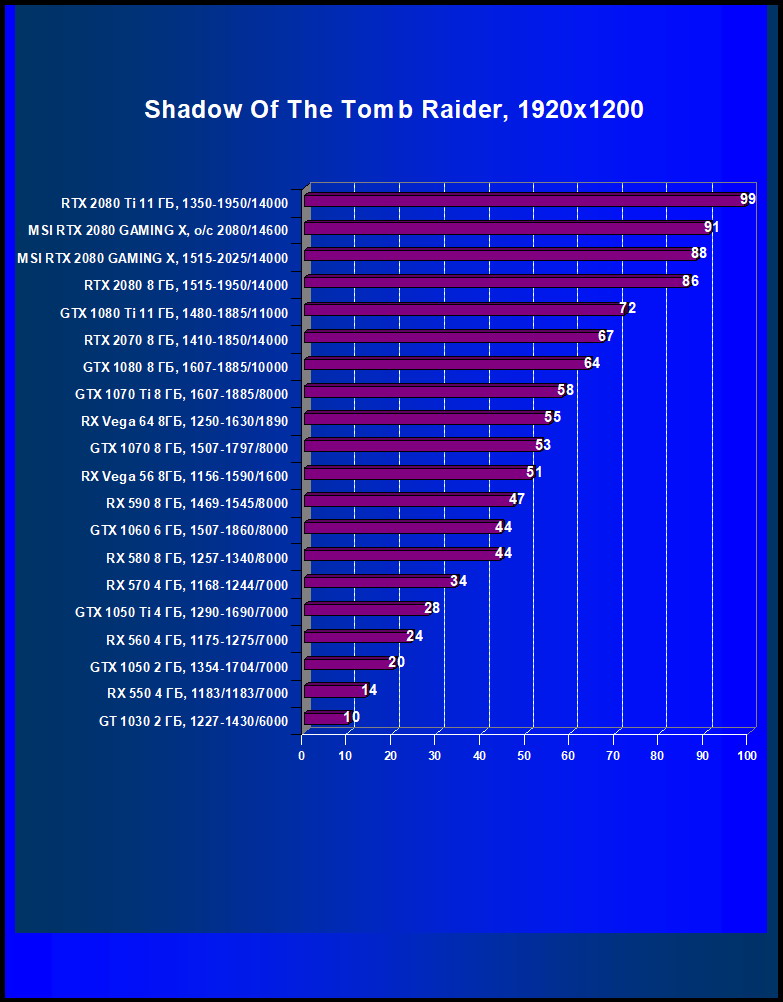

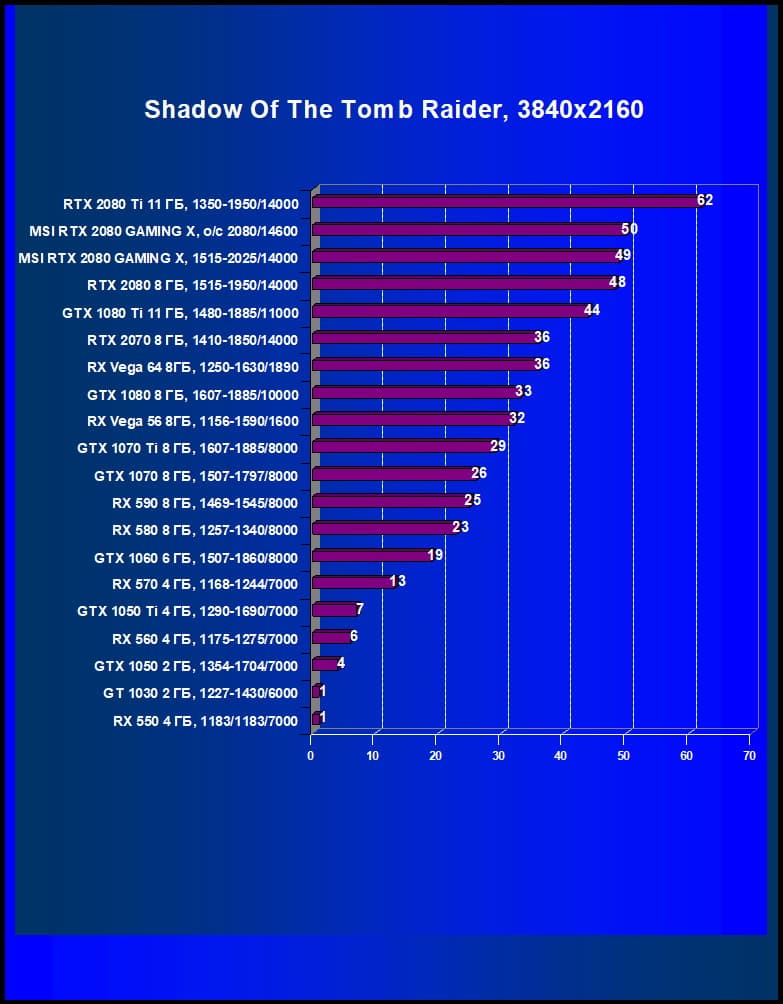

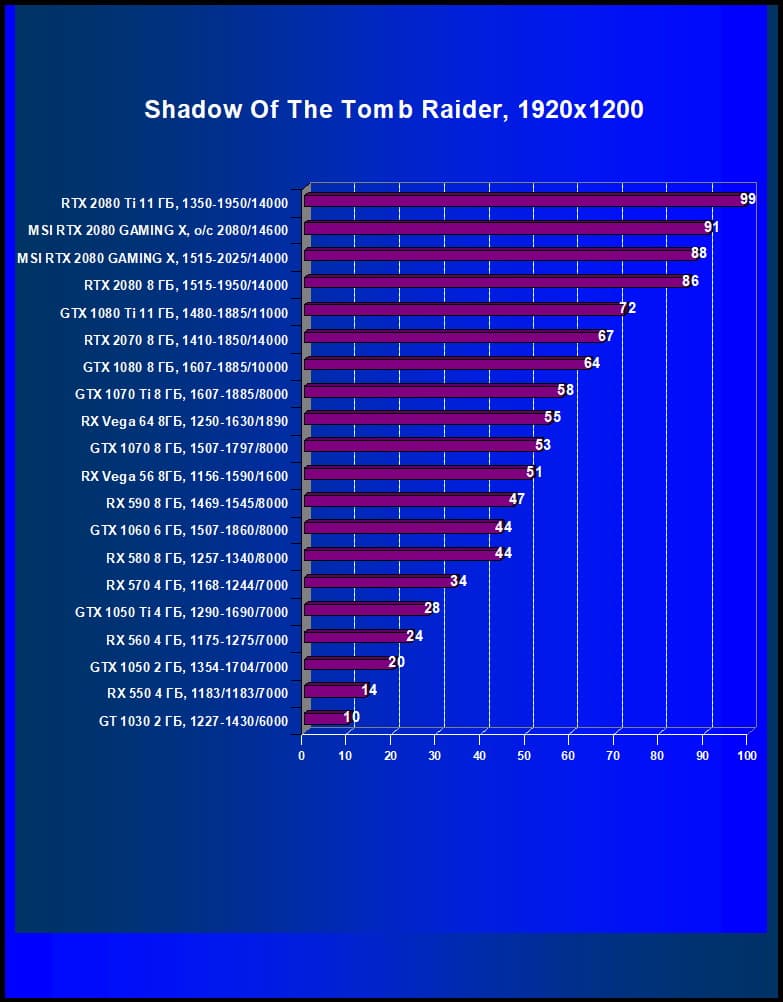

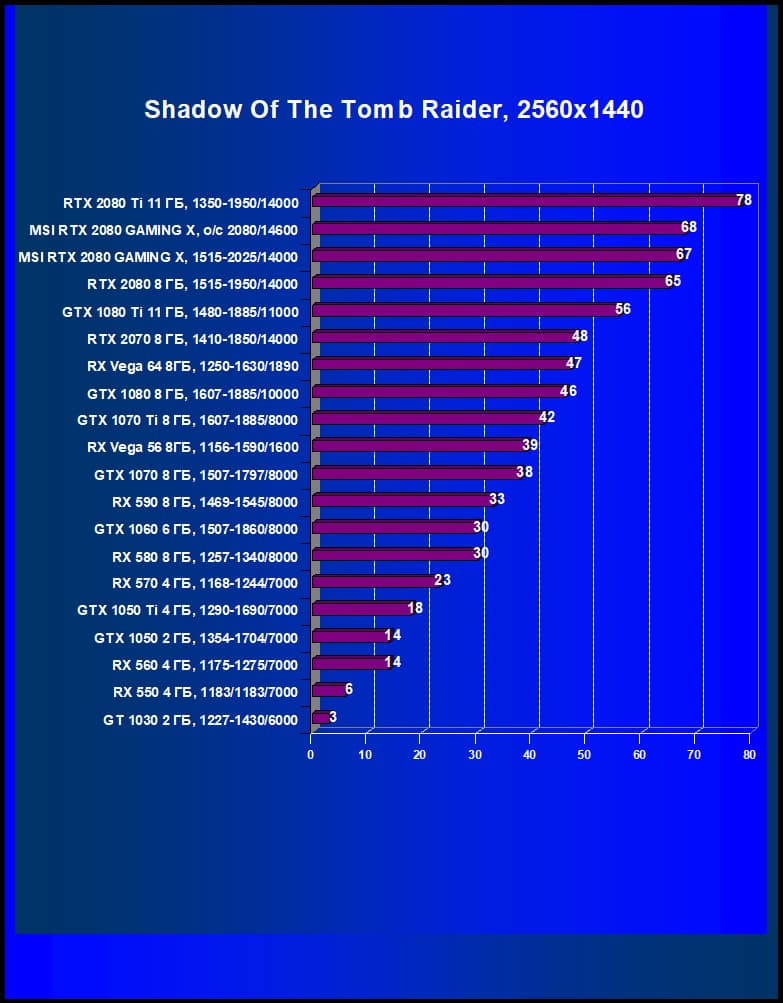

Shadow of the Tomb Raider

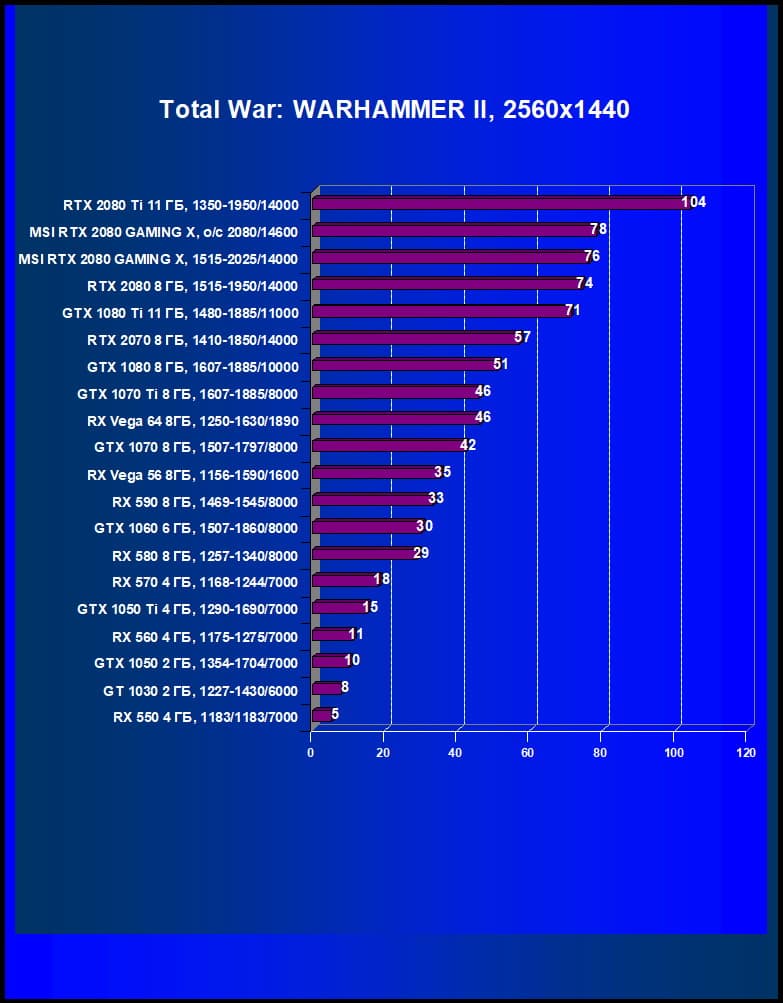

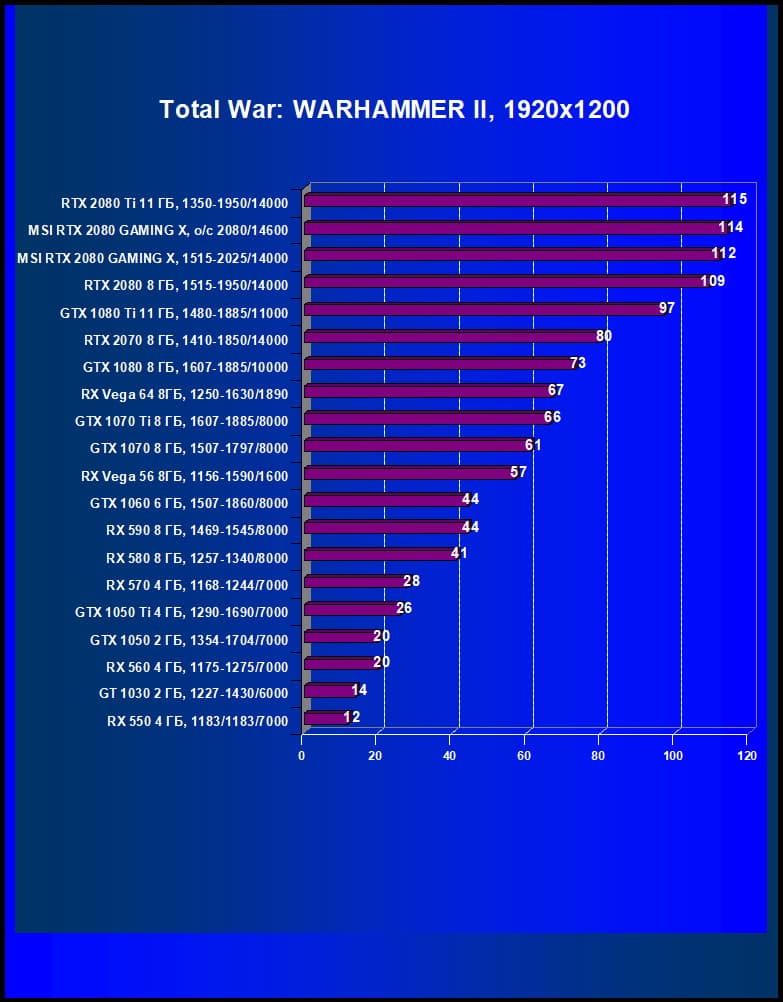

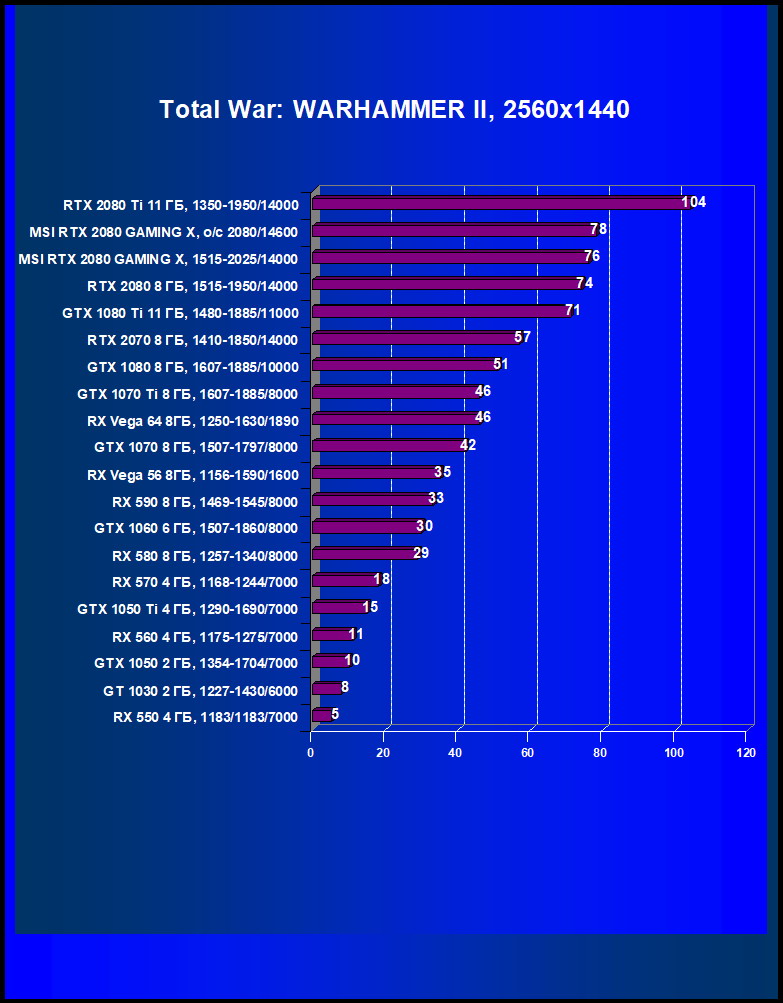

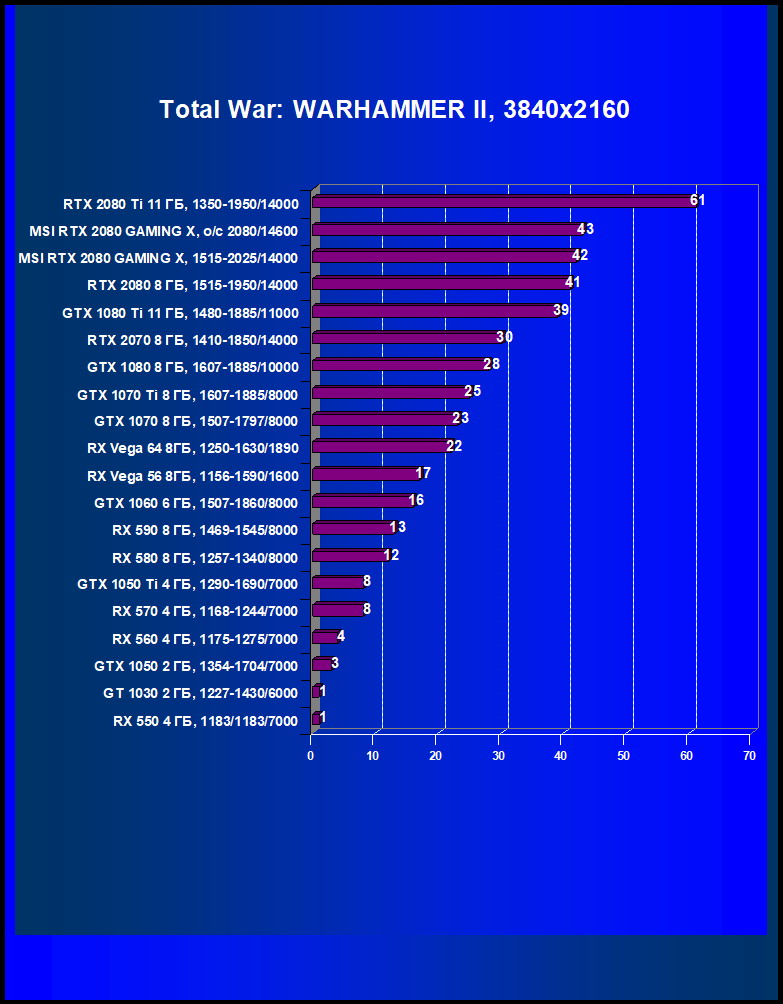

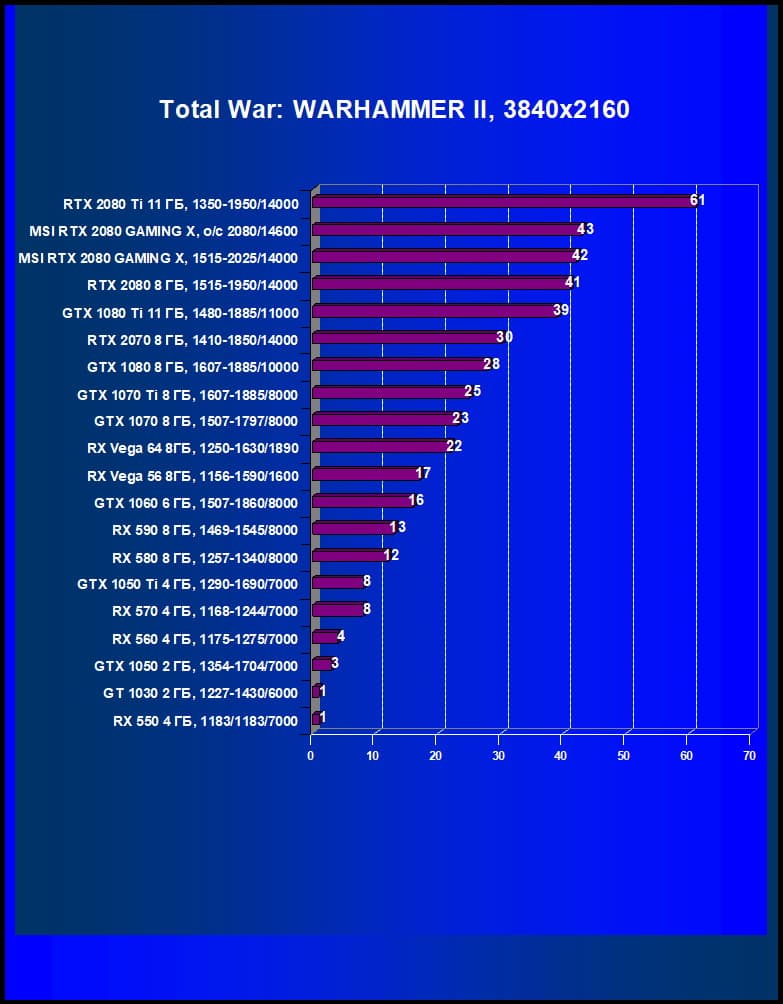

Total War: Warhammer II

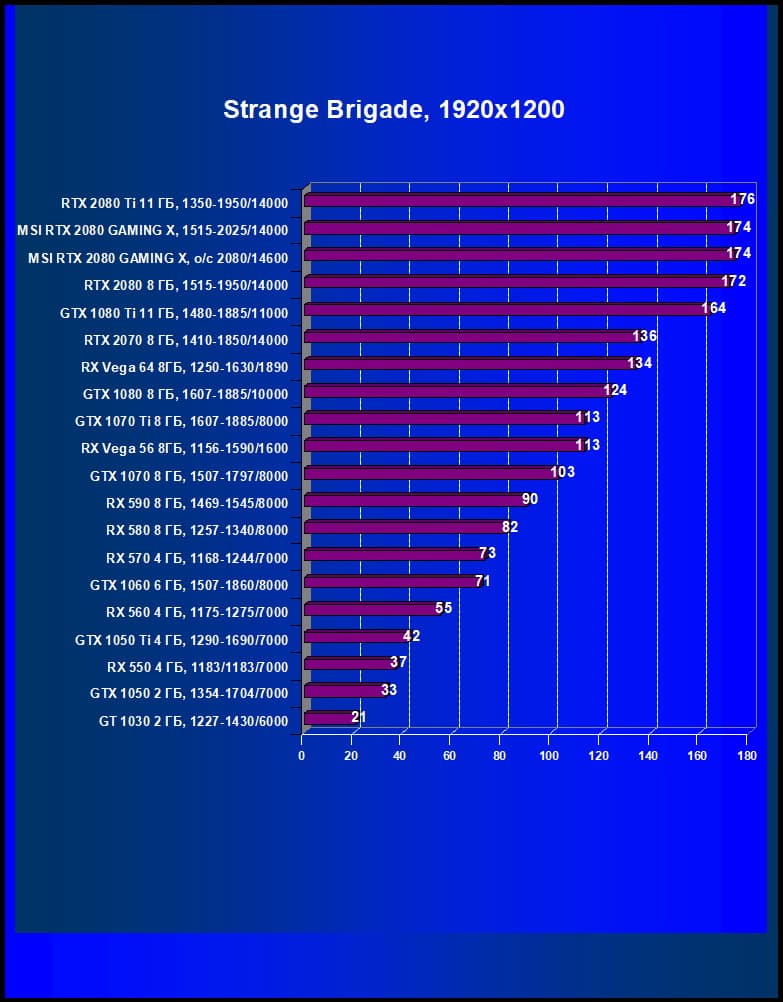

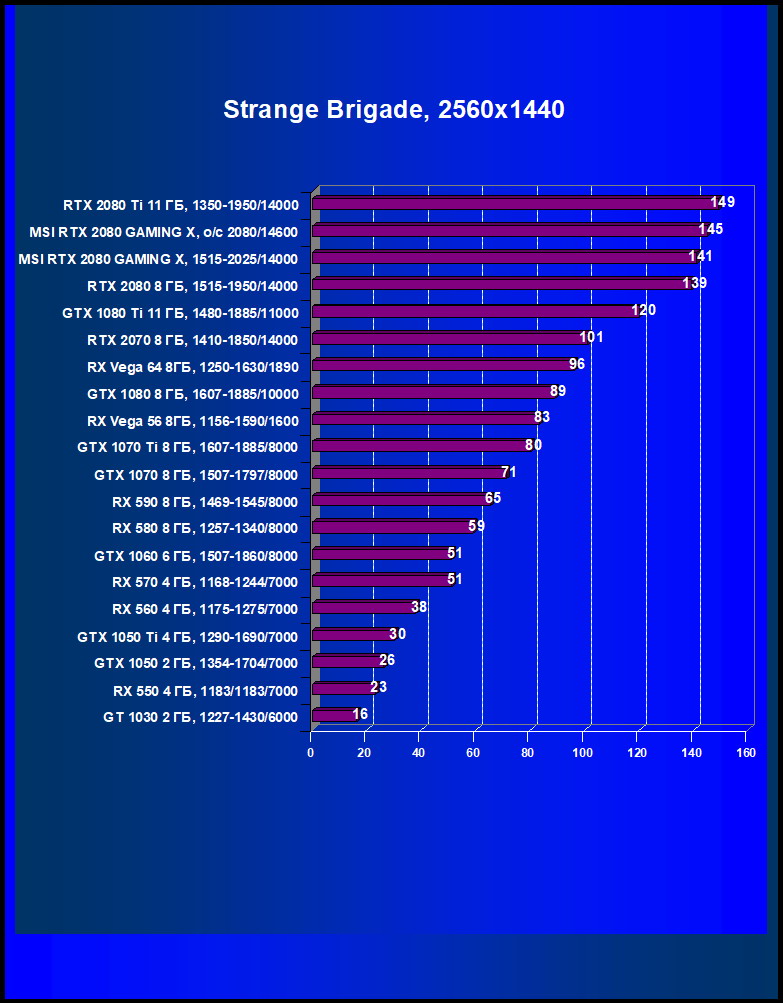

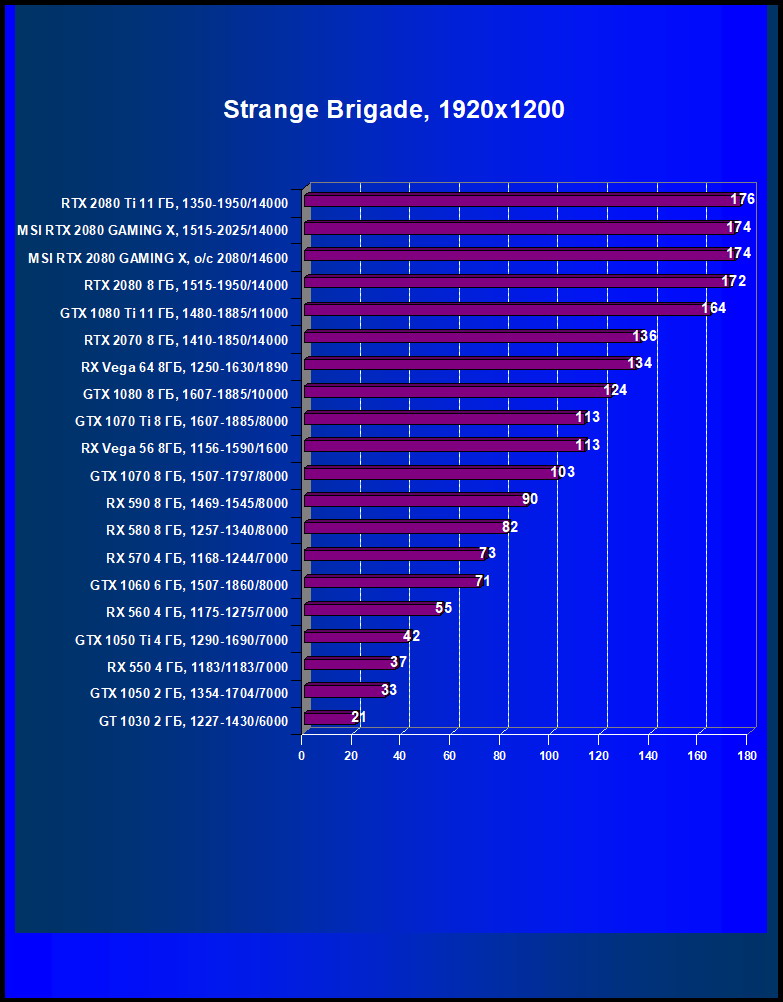

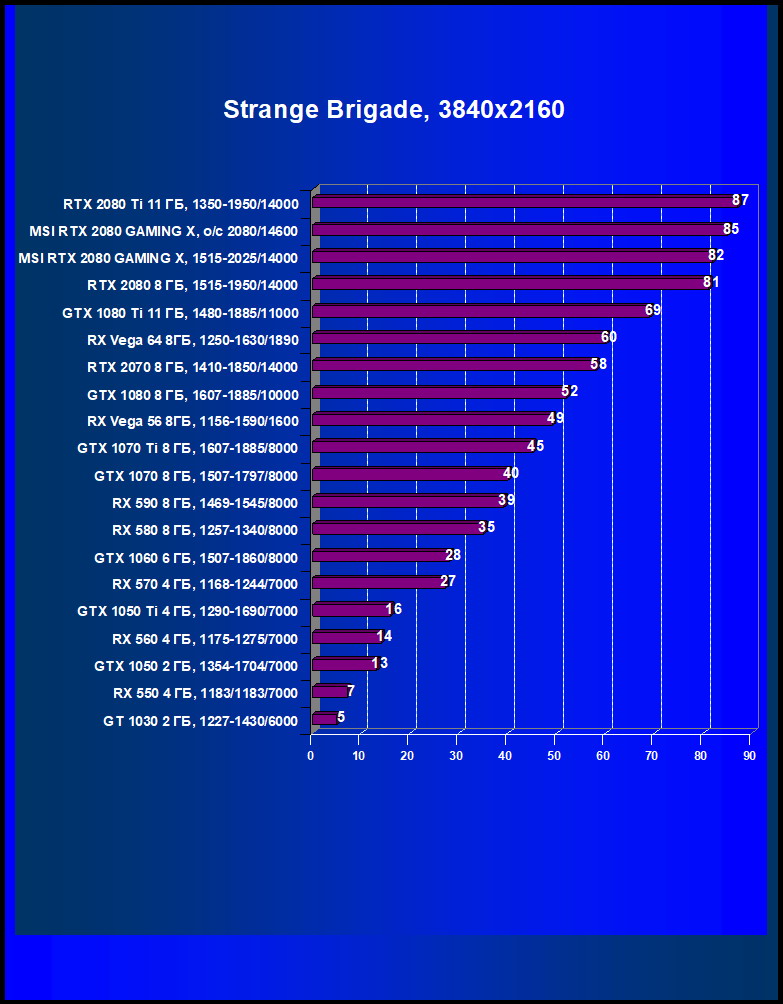

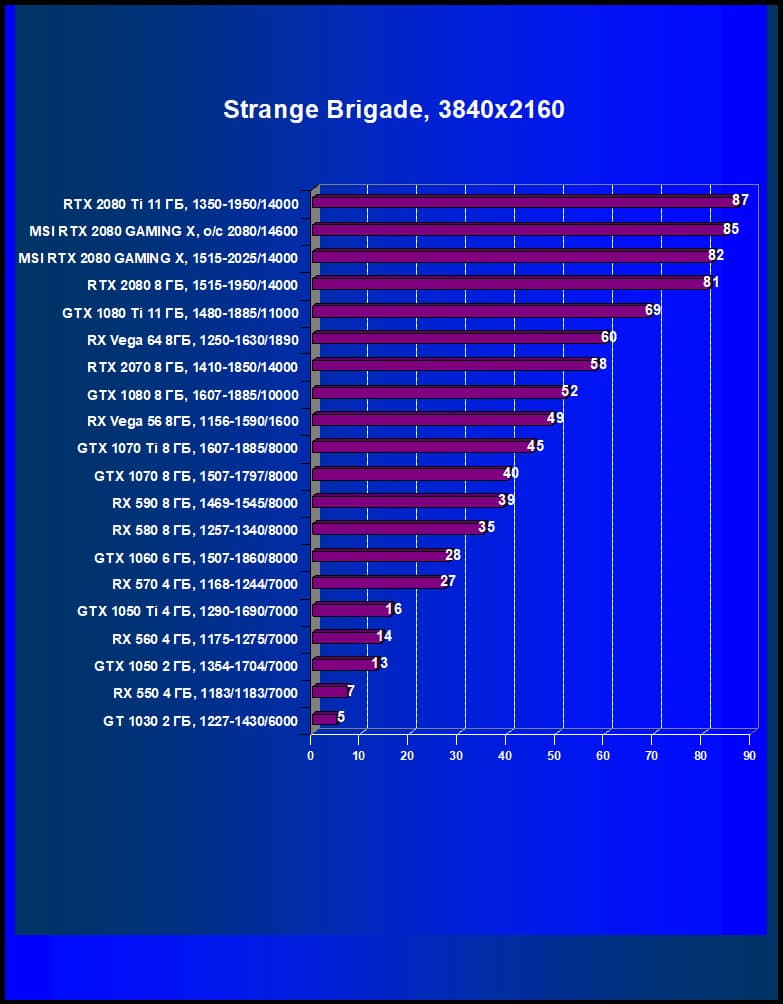

Strange Brigade

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 1030 (то есть сочетание скорости и функций GT1030 приняты за 100%). Рейтинги ведутся по 20 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2080 и его конкуренты. Учитывая, что RTX 2080 в основном нацелен на использование в разрешении 2560×1440, в формировании рейтинга участвовали показатели производительности видеокарт именно в этом разрешении.

Для расчета рейтинга полезности использованы розничные цены на начало января 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
02 MSI RTX 2080 Gaming X Trio, o/c 2080/14600 1531 247 62 000
03 MSI RTX 2080 Gaming X Trio, 1515—2025/14000 1494 241 62 000
04 RTX 2080 8 ГБ, 1515—1950/14000 1461 261 56 000
05 GTX 1080 Ti 11 ГБ, 1480—1885/11000 1233 220 56 000
07 RX Vega 64 8 ГБ, 1250—1630/1890 1043 238 43 800

Частоты у карты MSI повышены относительно референсного значения на 9,5%, а относительно Nvidia Founder’s Edition — на 4%, что дало около 2% прироста скорости в среднем по всем разрешениям и почти 4% в 2560×1440. Разумеется, эта карта — лидер в своей группе.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
06 RTX 2080 8 ГБ, 1515—1950/14000 261 1461 56 000
08 MSI RTX 2080 Gaming X Trio, o/c 2080/14600 247 1531 62 000
09 MSI RTX 2080 Gaming X Trio, 1515—2025/14000 241 1494 62 000
10 RX Vega 64 8 ГБ, 1250—1630/1890 238 1043 43 800
12 GTX 1080 Ti 11 ГБ, 1480—1885/11000 220 1233 56 000

Прекрасно видно, что среднестатистический RTX 2080 (с частотами Founder’s Edition) обладает лучшим соотношением возможностей и цены. На момент подготовки материала стоимость конкретной модели карты MSI была сильно выше некоторых предложений конкурентов, поэтому она в своей группе получила лишь второе (в разгоне) и третье (в штатном режиме) места. Впрочем, рейтинг учитывает только чистую производительность, чуть скорректированную на функциональные возможности. Такие вещи, как оверклокерский потенциал (а данная карта очевидно ориентирована на любителей разгона или просто хардкорных геймеров) или великолепная подсветка, мы в рейтингах учесть не можем.

Выводы

MSI GeForce RTX 2080 Gaming X Trio (8 ГБ) является на сегодня одним из лучших вариантов GeForce RTX 2080 для тех, кого называют энтузиастами. На мой личный взгляд, это уж точно самое эффектное такое решение. Частоты у карты повышены на 4% относительно Nvidia Founder’s Edition, что дает некоторый прирост в скорости, но все-таки подразумевается, что владельцы попробуют выжать максимум из разгона — мы без проблем подняли частоты еще на 2,5% с соответствующим выигрышем. Оборотной стороной является высокая стоимость карты, но, как показывает рынок, востребованы и самые дешевые простенькие варианты, и топовые модели с соответствующей ценой. Каждому свое.

Кроме штатной мощи GeForce RTX 2080 и оверклокерского потенциала, огромным достоинством ускорителя является эффективный и очень тихий кулер. Система охлаждения значительно увеличивает габариты платы относительно варианта Founder’s Edition, но такие габариты видеокарт премиального класса давно являются привычными, и «трехслотовыми» картами длиной около 30 см никого уже не удивить. У кулера очень интересная и эффектная подсветка, однако пользователю придется потрудиться, чтобы сделать возможной демонстрацию этой прелести: надо купить корпус с прозрачной стенкой.

В номинации «Оригинальный дизайн» карта MSI GeForce RTX 2080 Gaming X Trio (8 ГБ) получила награду:

Благодарим компанию MSI Russia
и лично Валерию Корнееву

за предоставленную на тестирование видеокарту

Блок питания Seasonic Prime 1000 W Titanium для тестового стенда предоставлен компанией Seasonic
