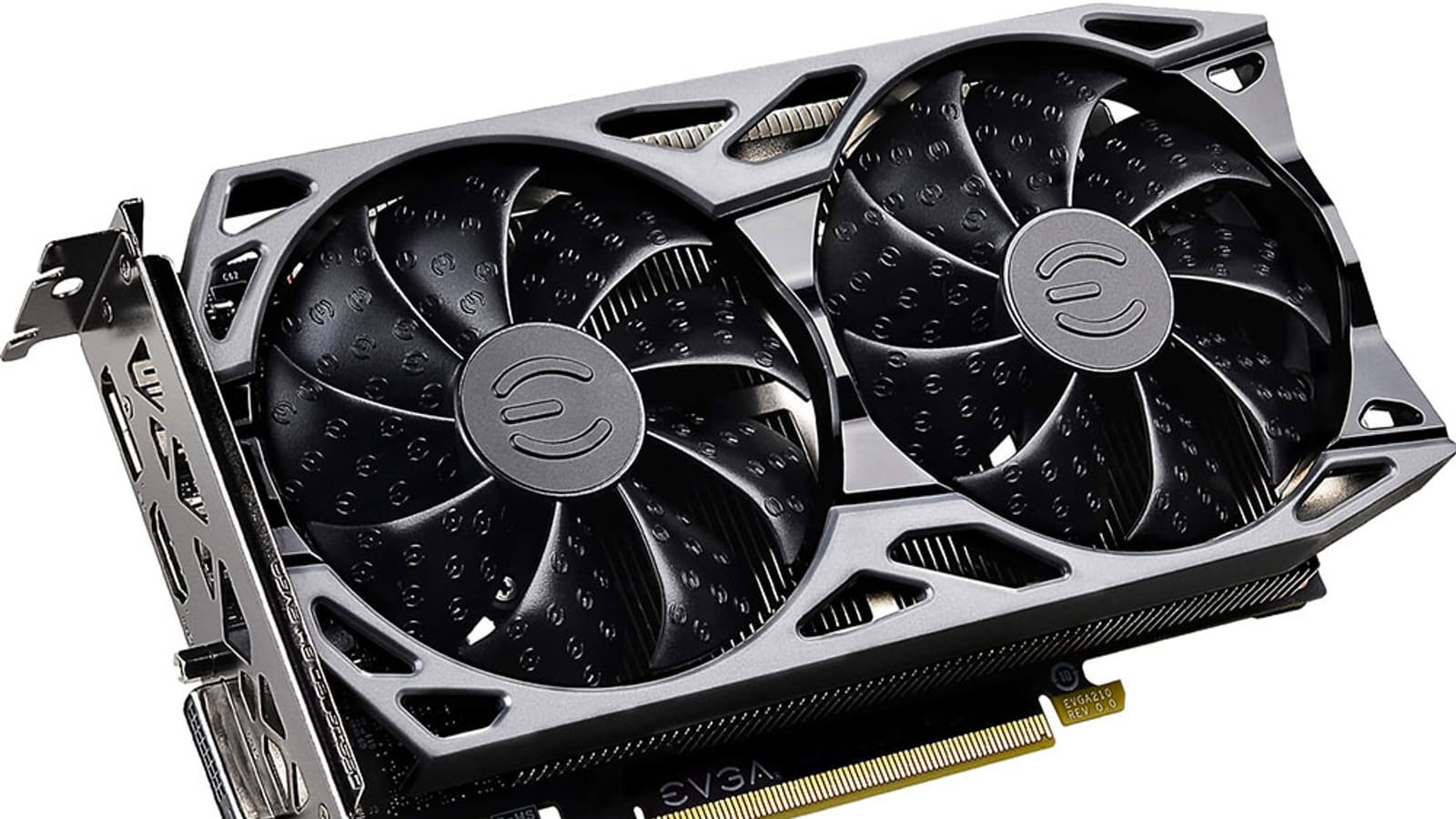

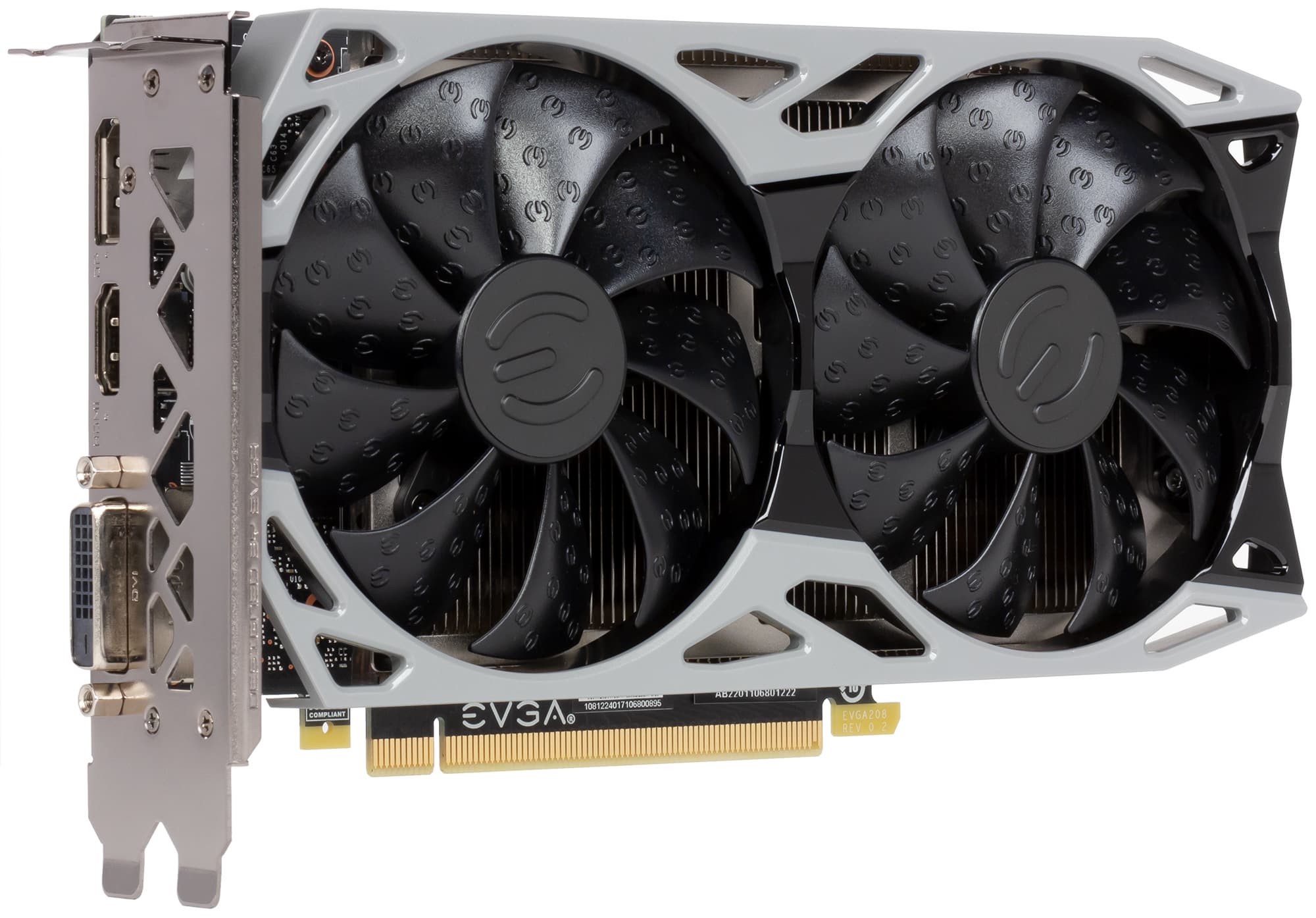

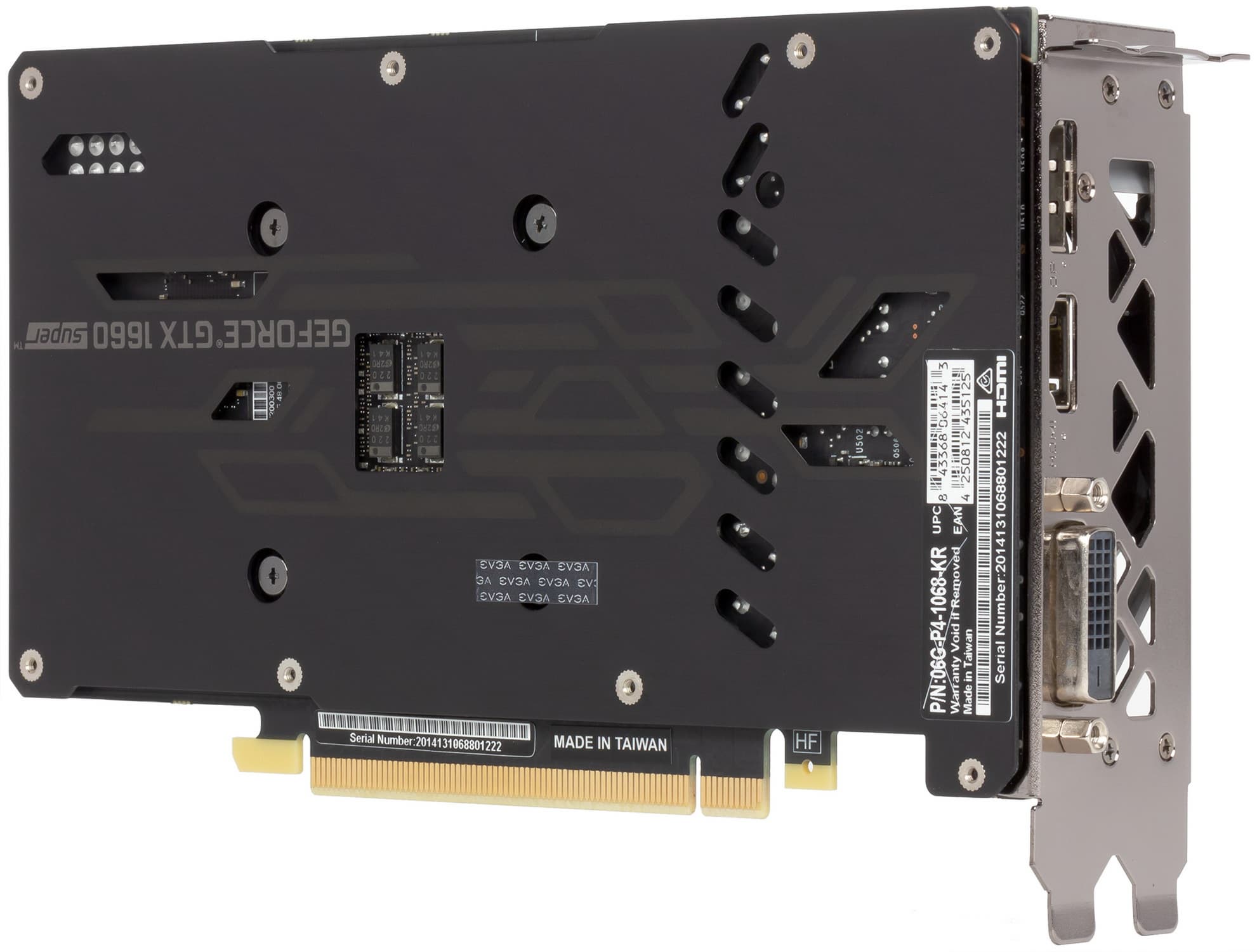

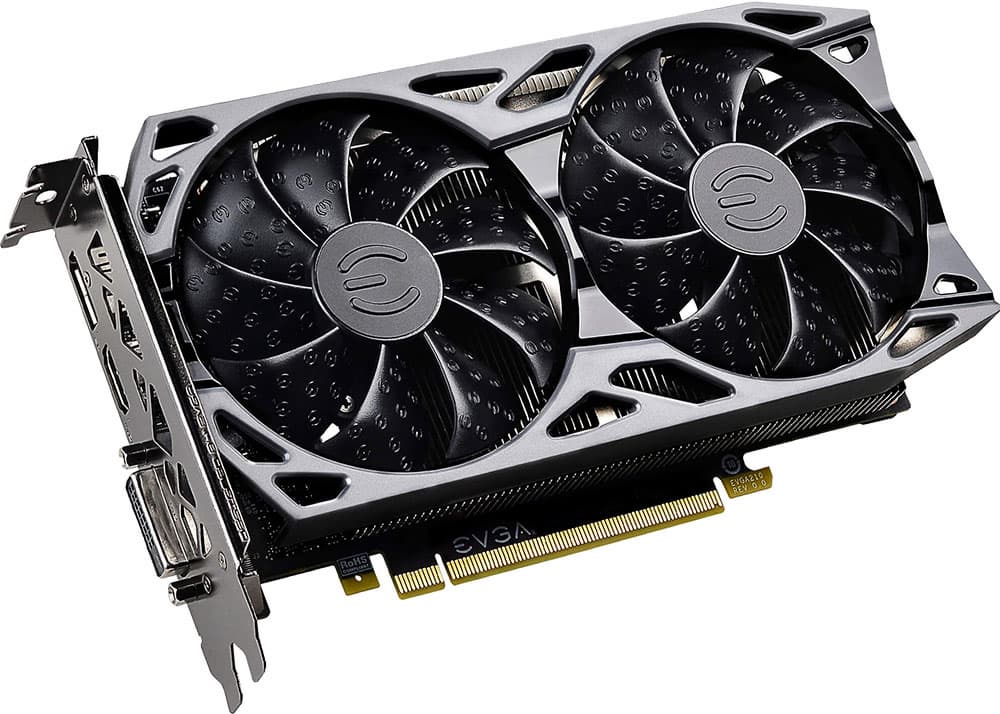

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) EVGA GeForce GTX 1660 Super SC Ultra Gaming 6 ГБ 192-битной GDDR6
Кратко о главном

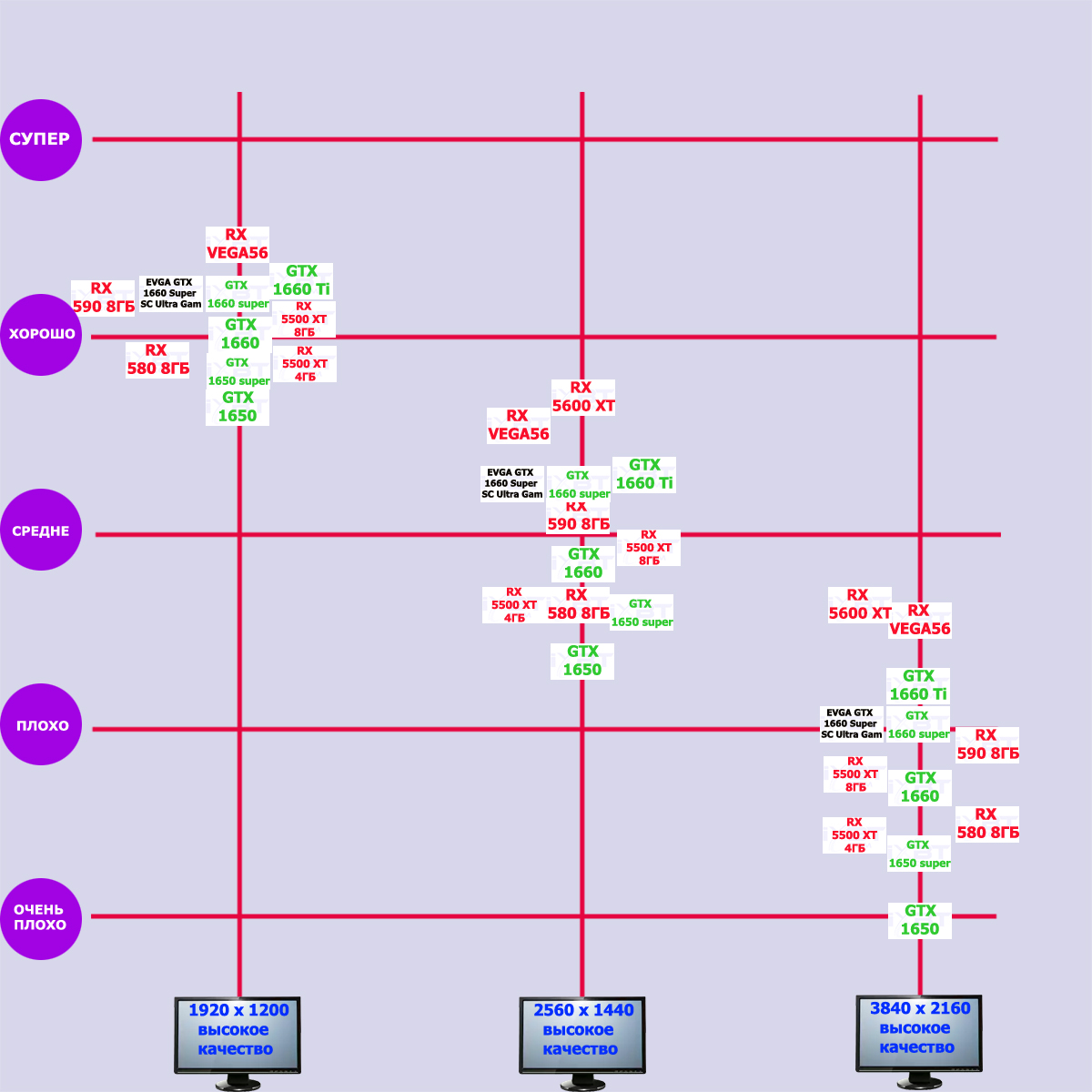

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
Многочисленные тесты показывают, что в целом GeForce GTX 1660 Super (как и его чуть более быстрый собрат GTX 1660 Ti) хорошо подойдет для игры в разрешении Full HD (1920×1200/1080) при выставлении максимальных настроек качества графики, но не более (хотя в некоторые простые по графике игры он позволит поиграть и в разрешении 2.5К). Если сравнивать с конкурентами из стана AMD, то по производительности GTX 1660 Super «обитает» где-то посредине между Radeon RX 5600 XT и RX 590.
Характеристики карты
EVGA Corporation основана в 1999 году Эндрю Ханом и Кельтом Рочфордом в Калифорнии (США) в качестве частной компании. Изначально была нацелена на выпуск популярных комплектующих для ПК (видеокарты, материнские платы, блоки питания, корпуса и т. д. — в общем почти все, кроме накопителей) для североамериканского рынка, затем вышла на общемировой, создав два подразделения в Европе и Азии. В настоящее время по-прежнему специализируется на выпуске комплектующих для ПК (материнских плат, видеокарт, БП и корпусов), в ассортименте компании также представлены мониторы и игровая периферия. Компания не имеет своих производственных мощностей, продукция заказывается на заводах в Китае, специализирующихся на ОЕМ-выпуске. Количество сотрудников неизвестно.
| EVGA GeForce GTX 1660 Super SC Ultra Gaming 6 ГБ 192-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 1660 Super (TU116) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1530—1830(Boost)—1965(Max) | 1530—1785(Boost)—1965(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 192 | |
| Число вычислительных блоков в GPU | 22 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 1408 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 | |
| Число блоков растеризации (ROP) | 48 | |
| Число блоков Ray Tracing | — | |
| Число тензорных блоков | — | |
| Размеры, мм | 200×100×35 | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 121 | 122 |
| Энергопотребление в режиме 2D, Вт | 25 | 26 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 37,6 | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 25,4 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 25,4 |
| Видеовыходы | 1×DVI-D, 1×HDMI 2.0b, 1×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Средняя цена карты EVGA | отсутствует в продаже на момент публикации статьи | |
Память

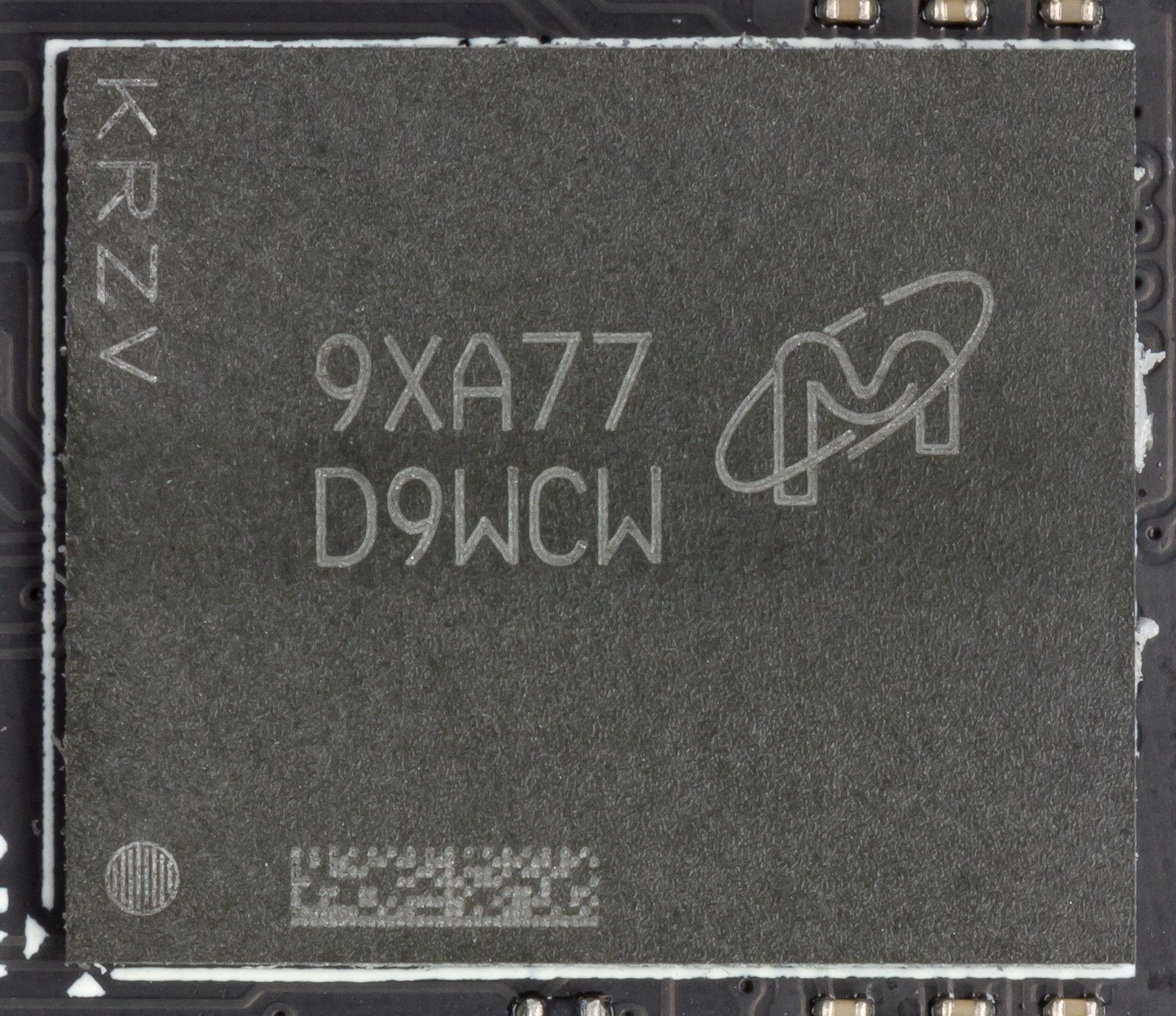

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с самой дешевой версией GTX 1660 Super
| EVGA GeForce GTX 1660 Super SC Ultra Gaming (6 ГБ) | MSI GeForce GTX 1660 Super Ventus XS OC Edition 6 ГБ |
|---|---|
| вид спереди | |
|
|

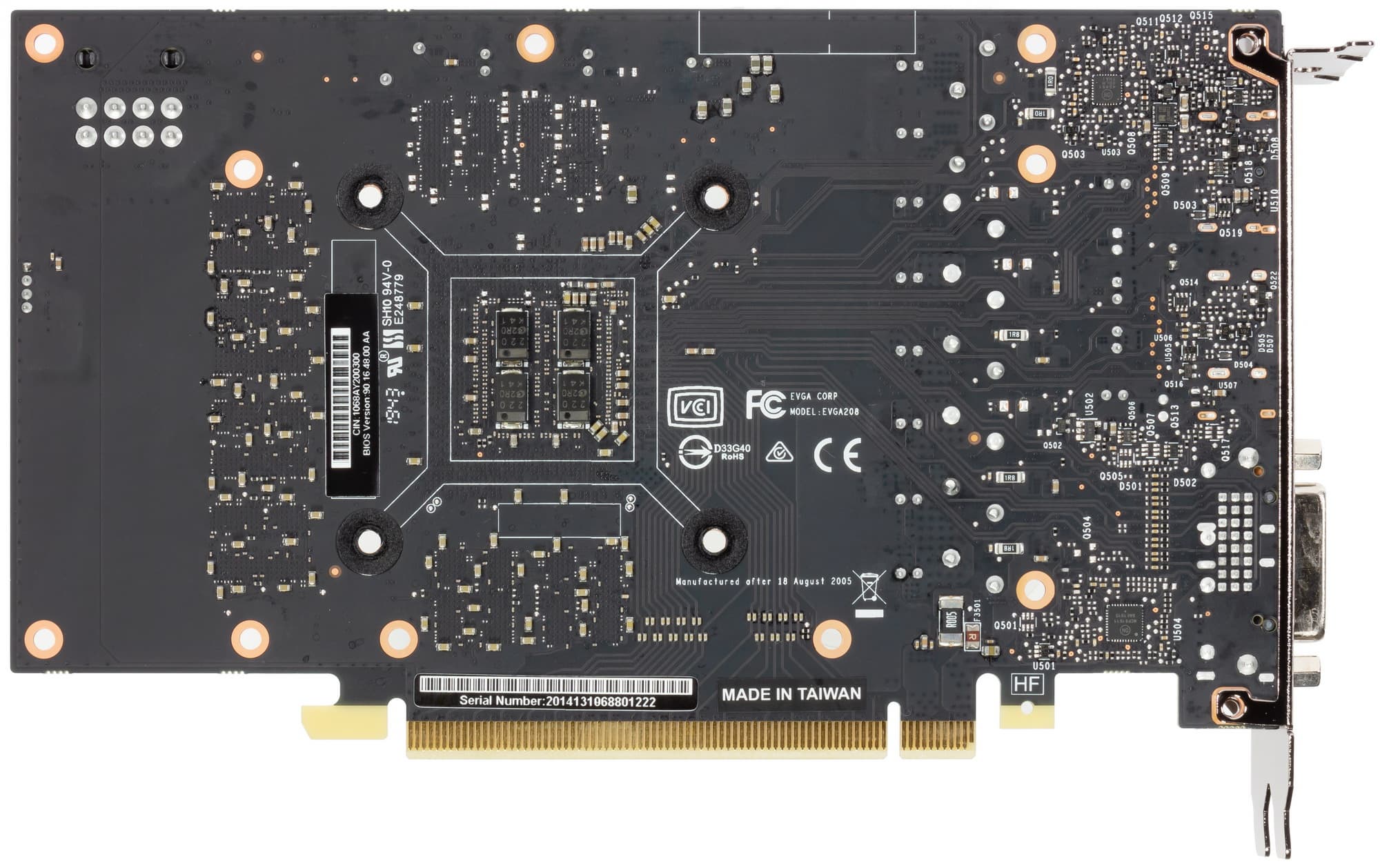

| вид сзади | |
|
|

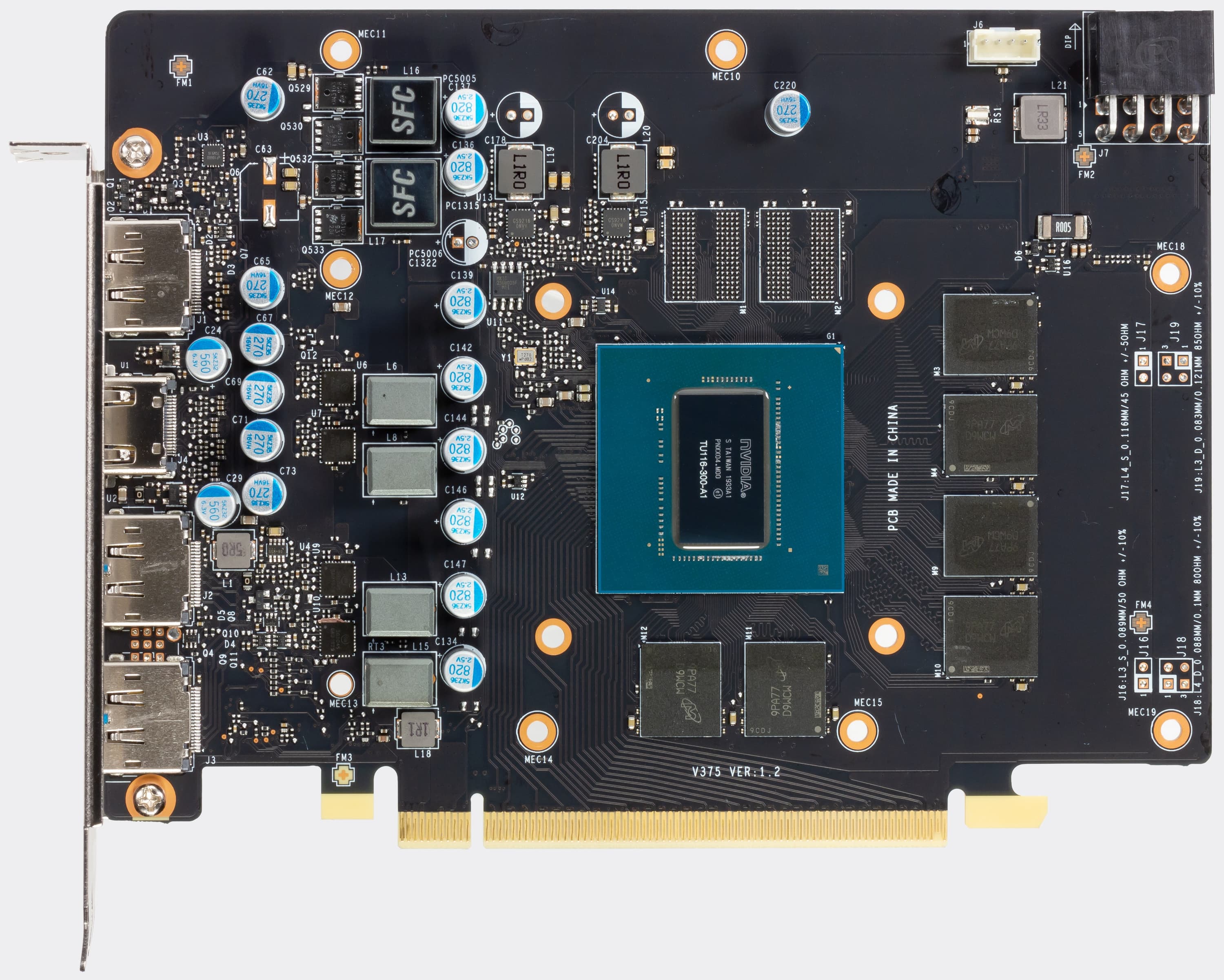

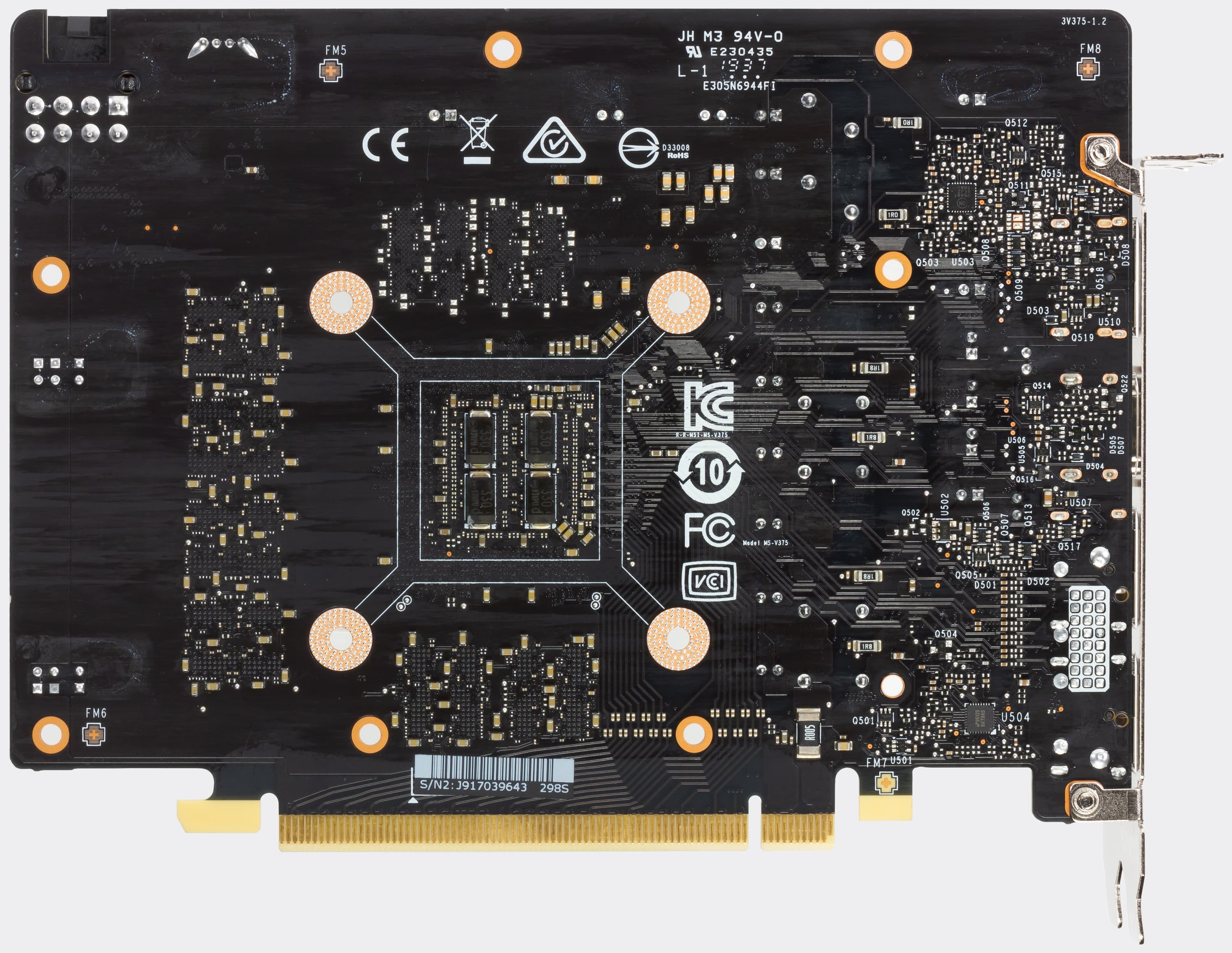

Поскольку референс-карты Nvidia на GTX 1660 Super нам предоставлено не было, мы сравним EVGA GeForce GTX 1660 Super SC Ultra Gaming с другой серийной картой — самой бюджетной.

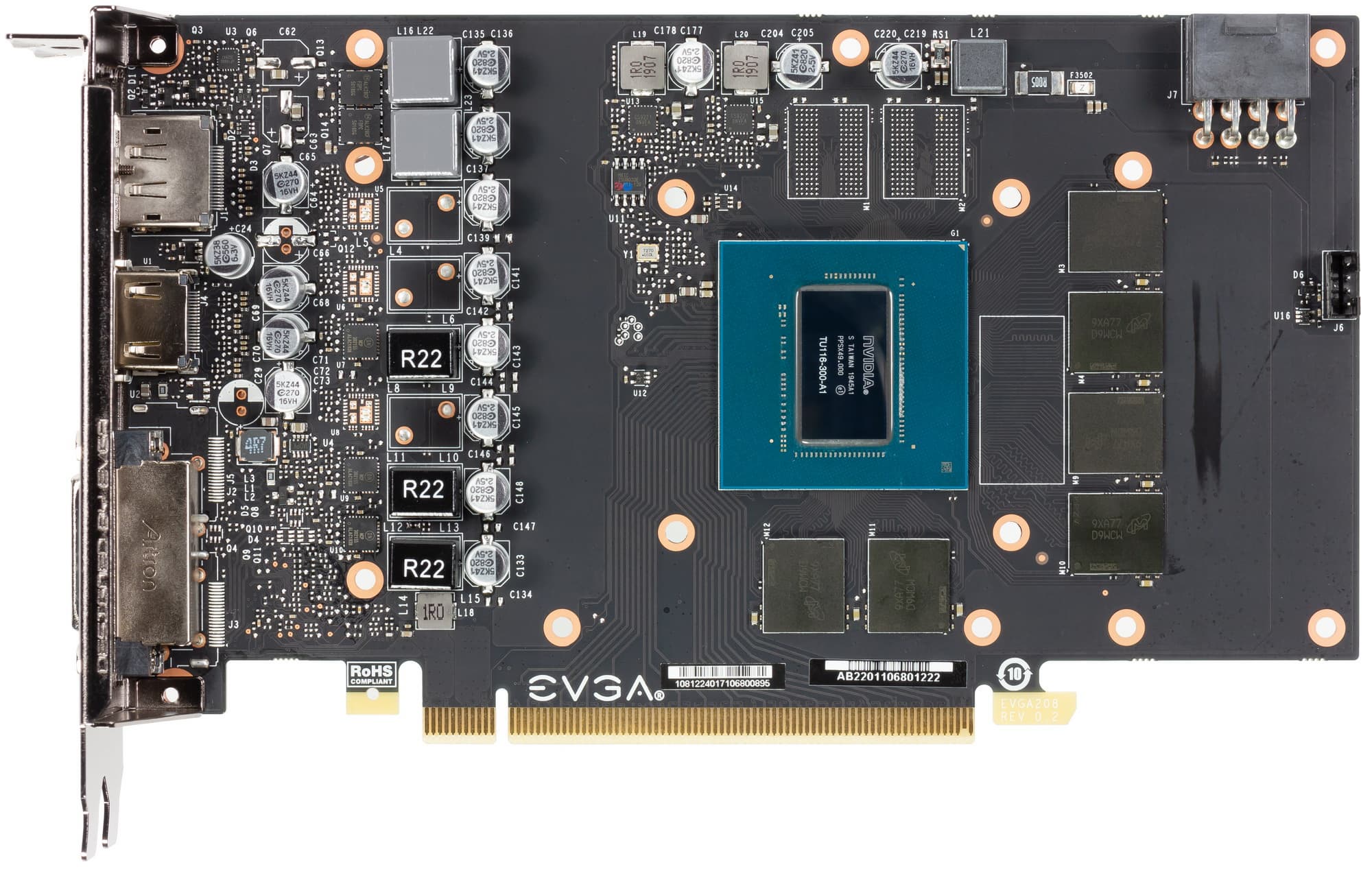

Прекрасно видно, что дизайн карт очень похож только в части расположения микросхем памяти вокруг GPU. Схемы питания отличаются, при этом в обоих случаях для питания достаточно одного 8-контактного разъема: в целом графический процессор с набором микросхем памяти потребляют не так уж много, а Nvidia не позволяет сильно повышать частоту работы (чтобы не было пересечения по производительности с более дорогими решениями).

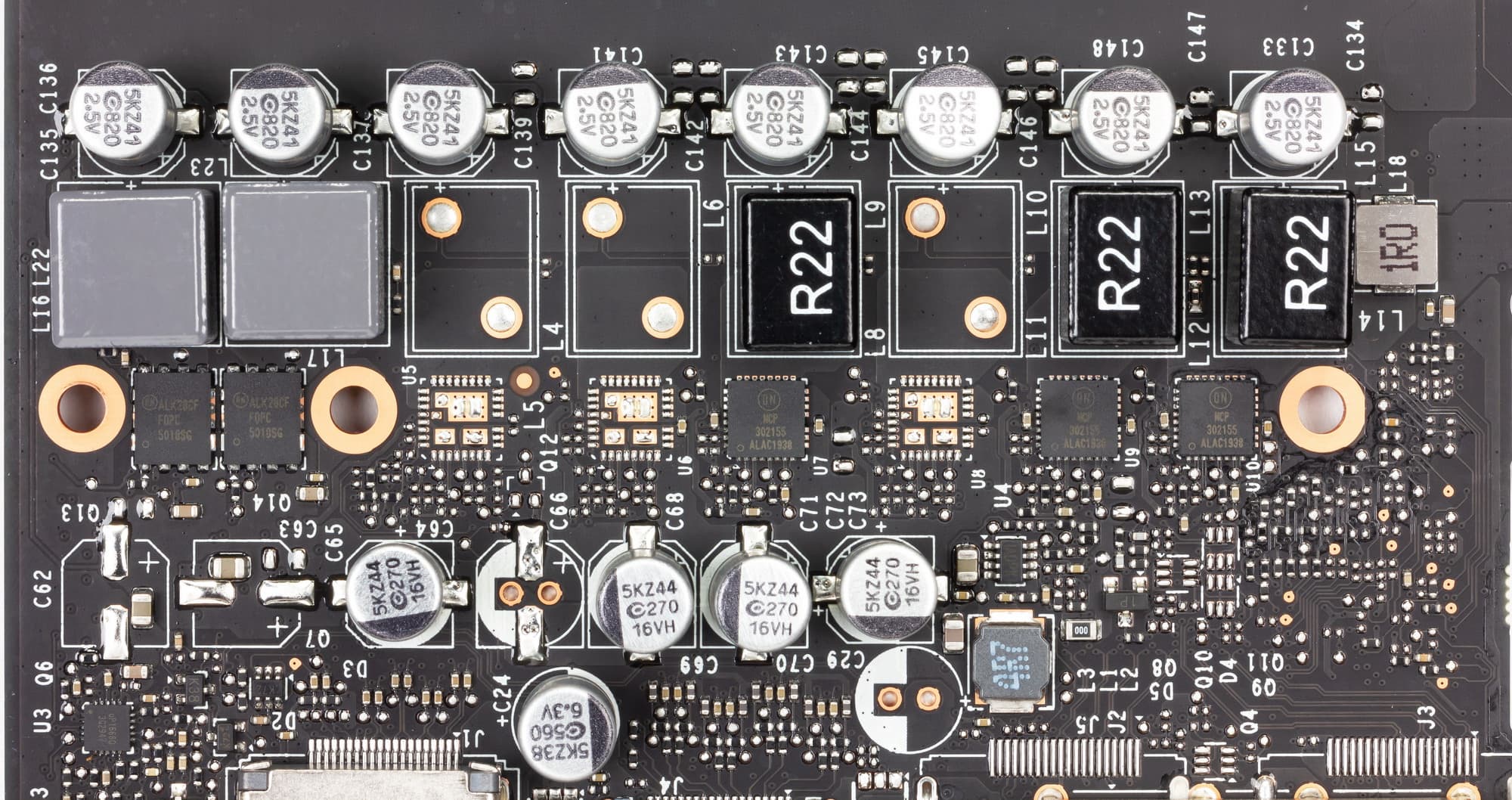

Схема питания ядра 3-фазная (у бюджетной карты MSI — и то 4 фазы). PCB явно рассчитана на 6 фаз, и вообще она является копией печатной платы, которую мы не так давно изучали, тестируя EVGA GeForce RTX 2060. Выходит, мы были правы, предположив, что это универсальная PCB, которая может быть использована для производства разных видеокарт, и даже с разными GPU (благо последнее поколение графических процессоров Nvidia среднего уровня по контактным площадкам полностью идентично).

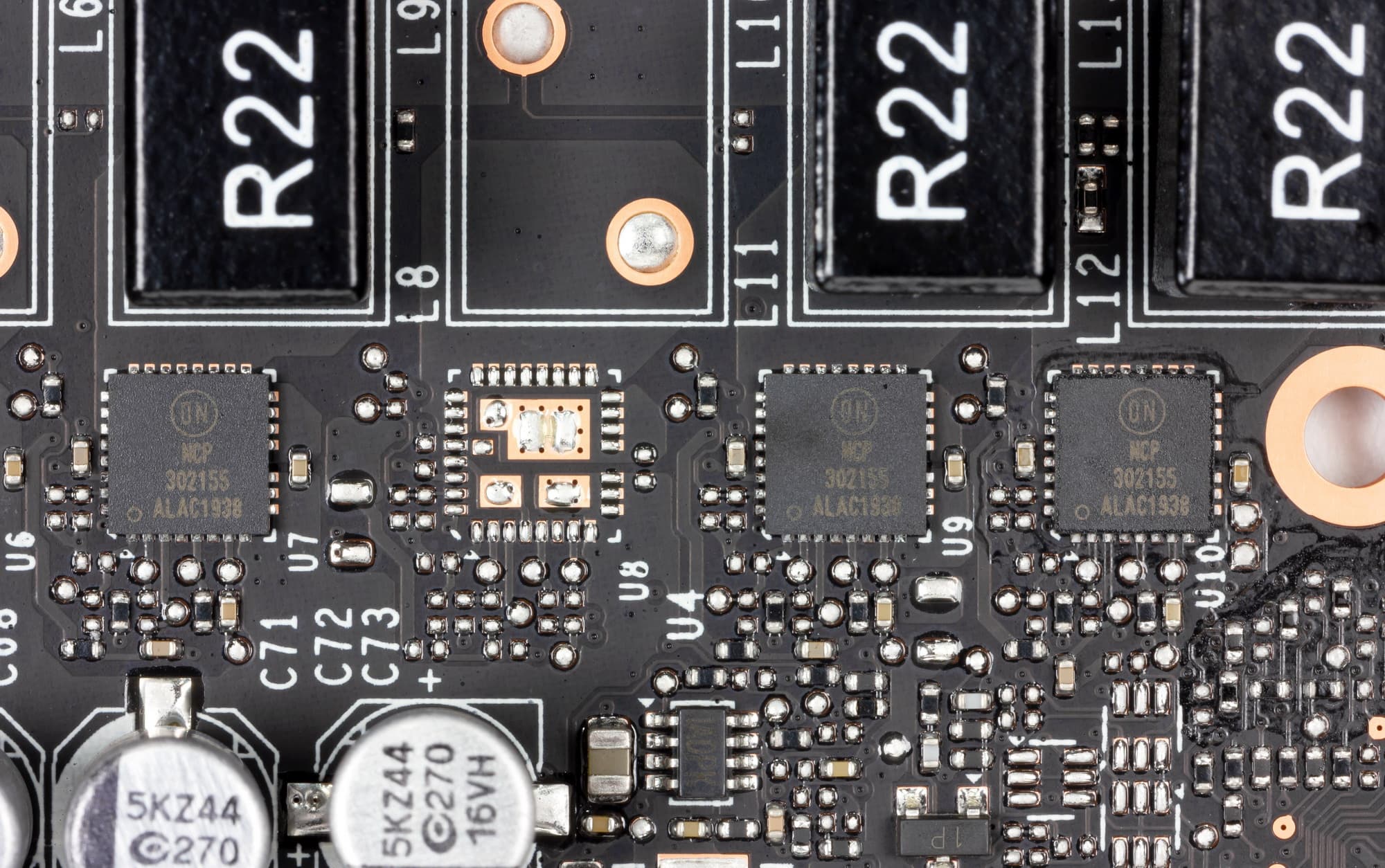

И еще 2 фазы — на микросхемы памяти. Используются хорошо известные транзисторные сборки DrMOS компании On Semiconductor.

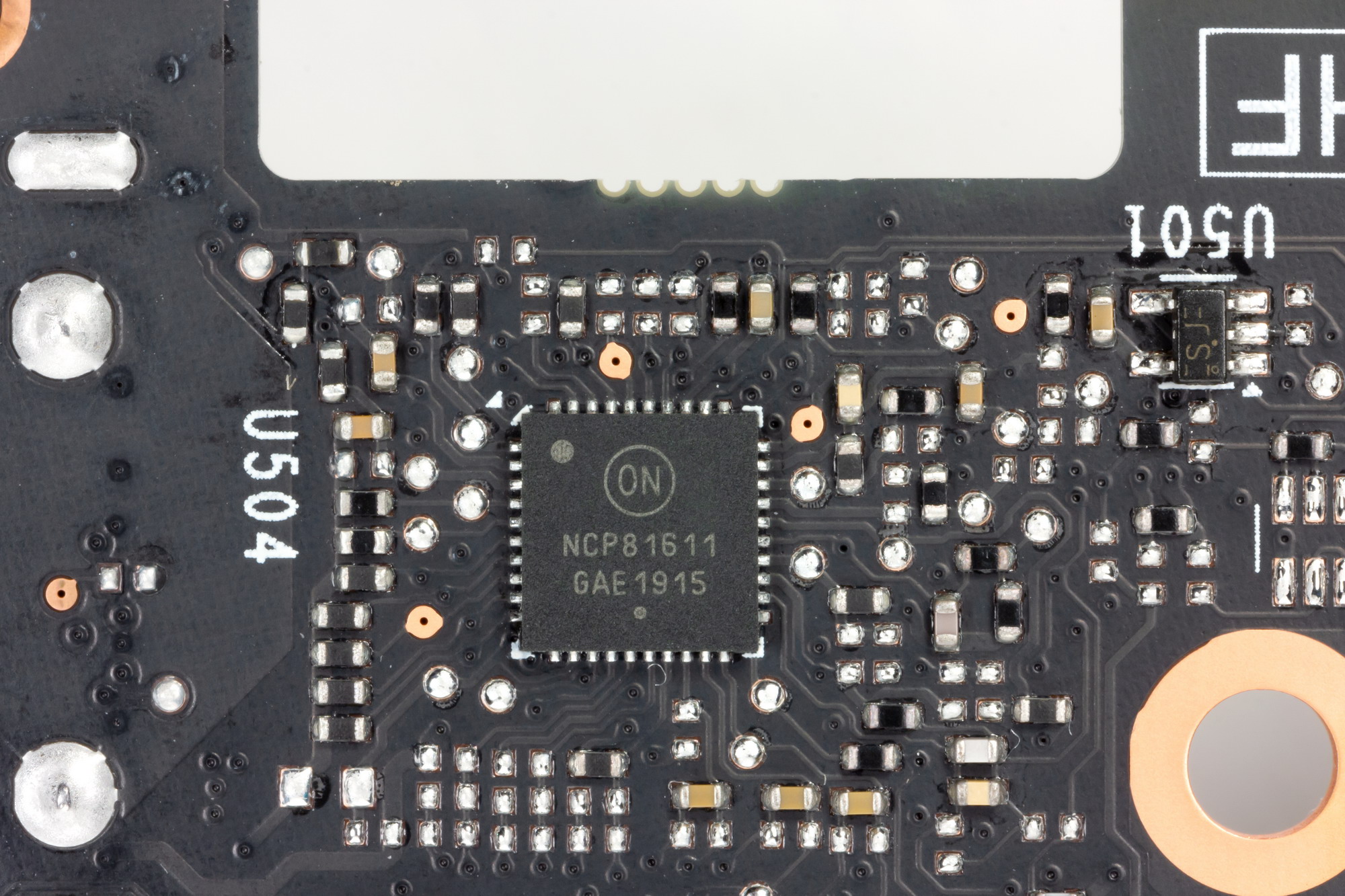

Схемой питания ядра управляет ШИМ-контроллер NCP81611 компании On Semiconductor.
А схемой питания микросхем памяти заведует NCP81278.
Контроллер NCP45491 компании On Semiconductor отвечает за мониторинг.
Штатные частоты памяти равны референсным значениям, а Boost-значение частоты ядра у карты EVGA выше, чем у референс-карты, но в реальных тестах сильной разницы в производительности замечено не было: прирост составил всего 2%.
Набор видеовыходов у карты EVGA немного урезан: всего их три, а не четыре, как обычно, — по одному DisplayPort, HDMI и DVI. Питание подается через 8-контактный разъем.

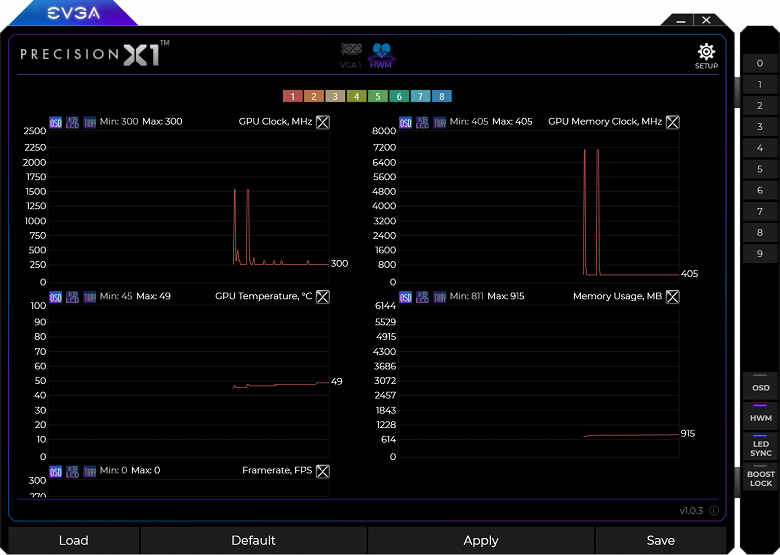

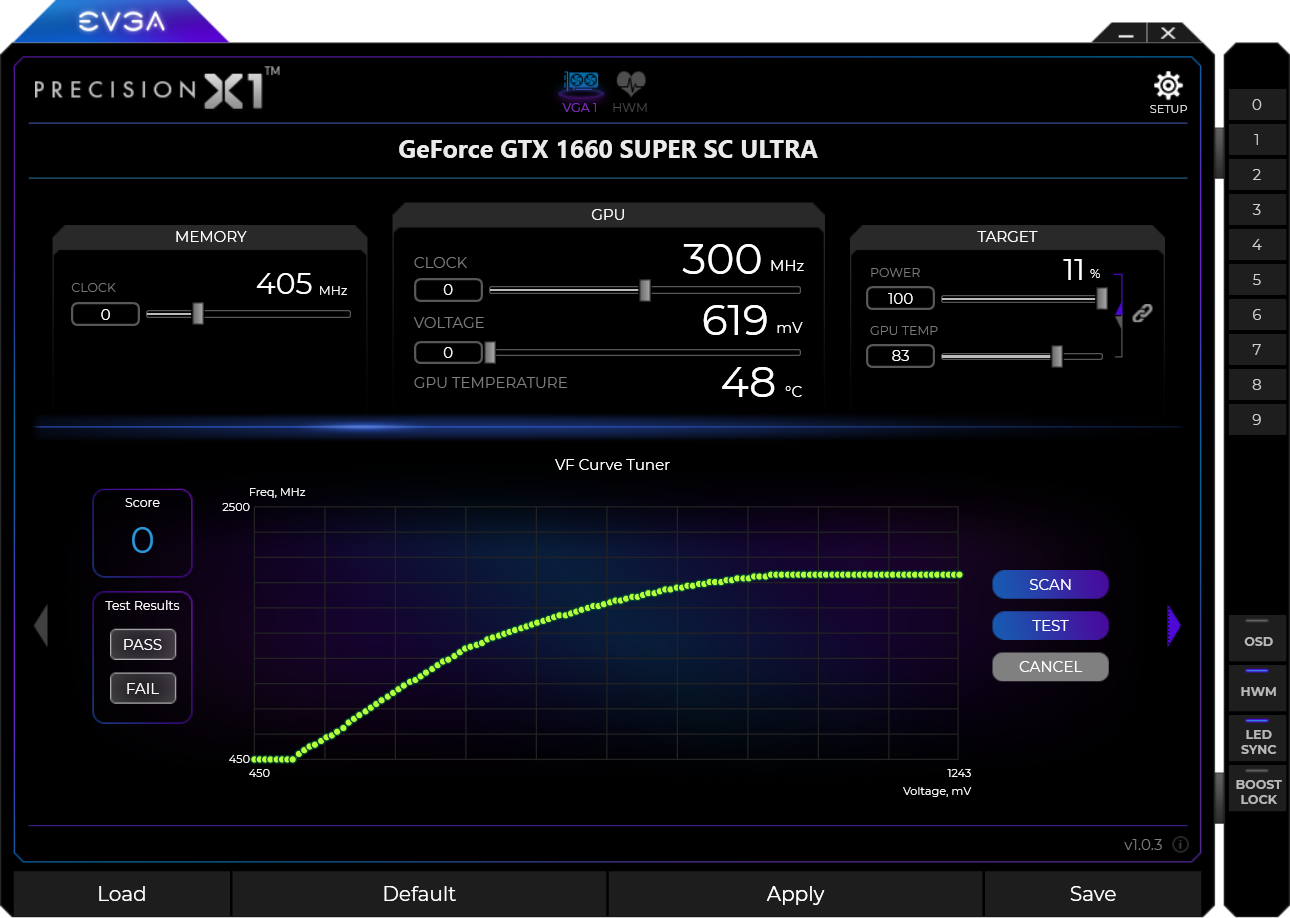

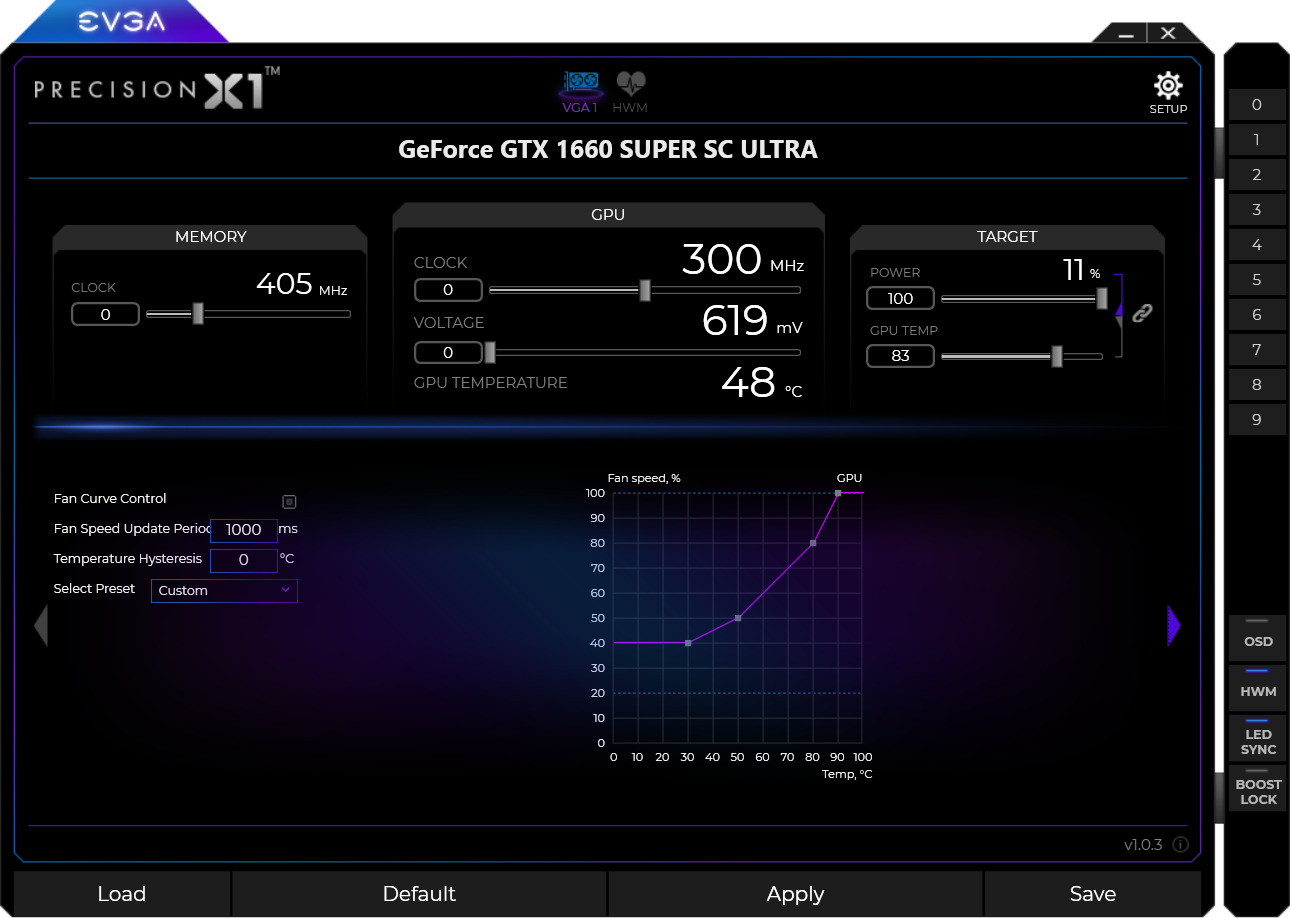

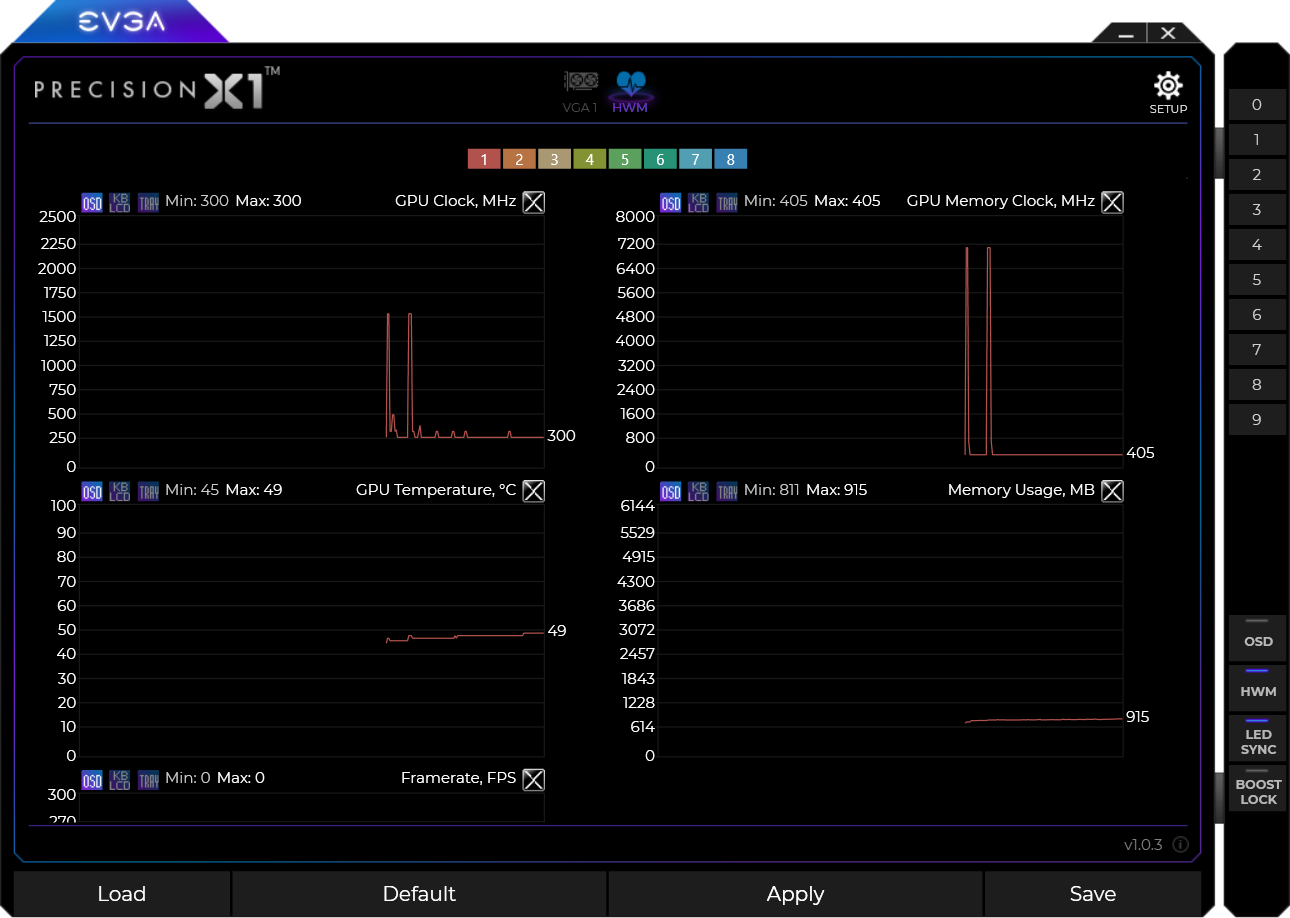

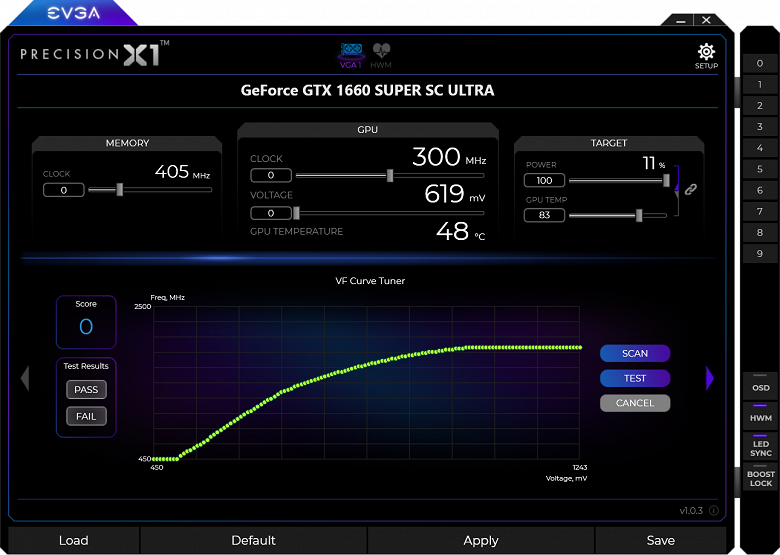

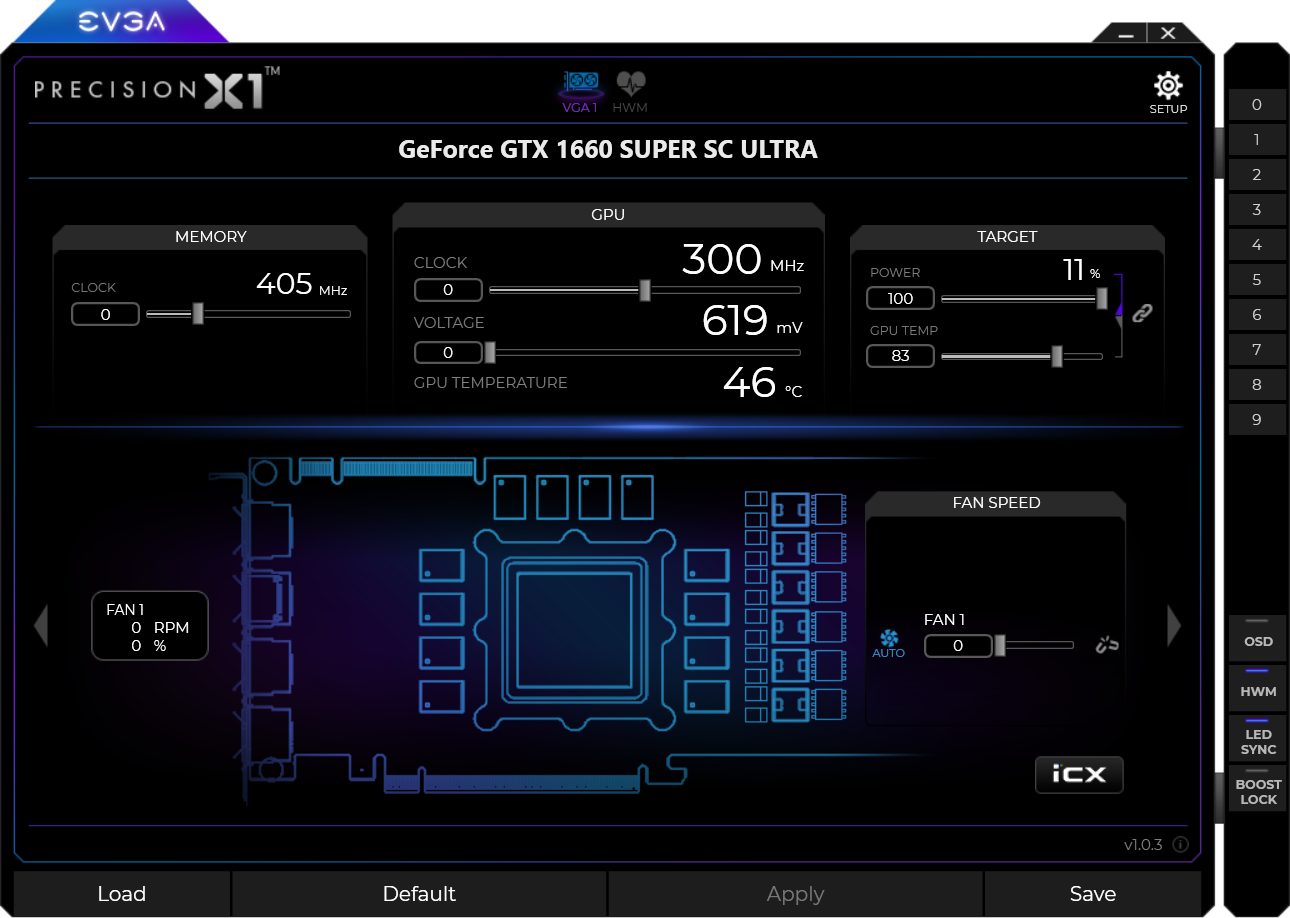

Управление работой карты обеспечивается с помощью фирменной утилиты EVGA Precision X1.
Нагрев и охлаждение

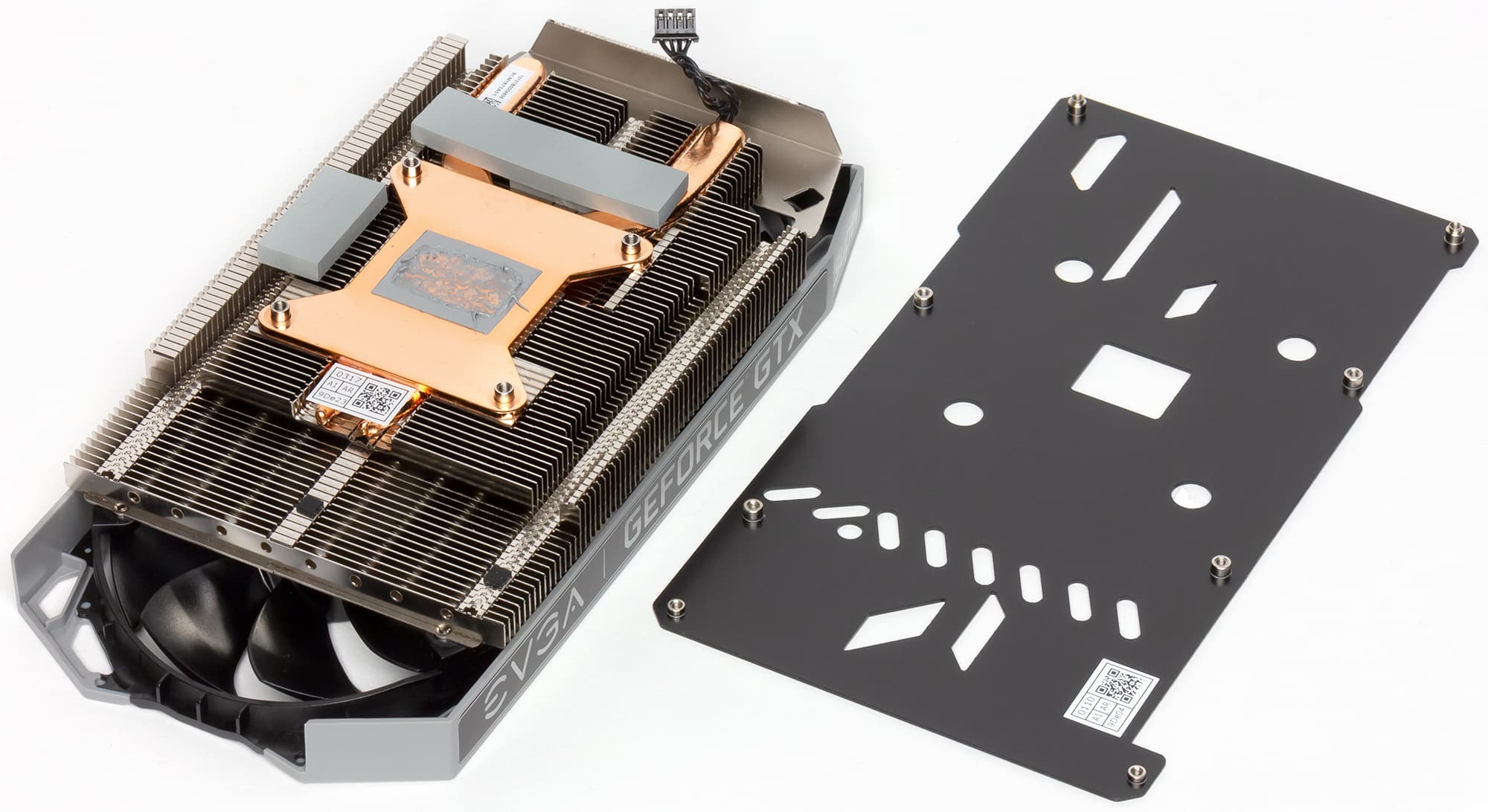

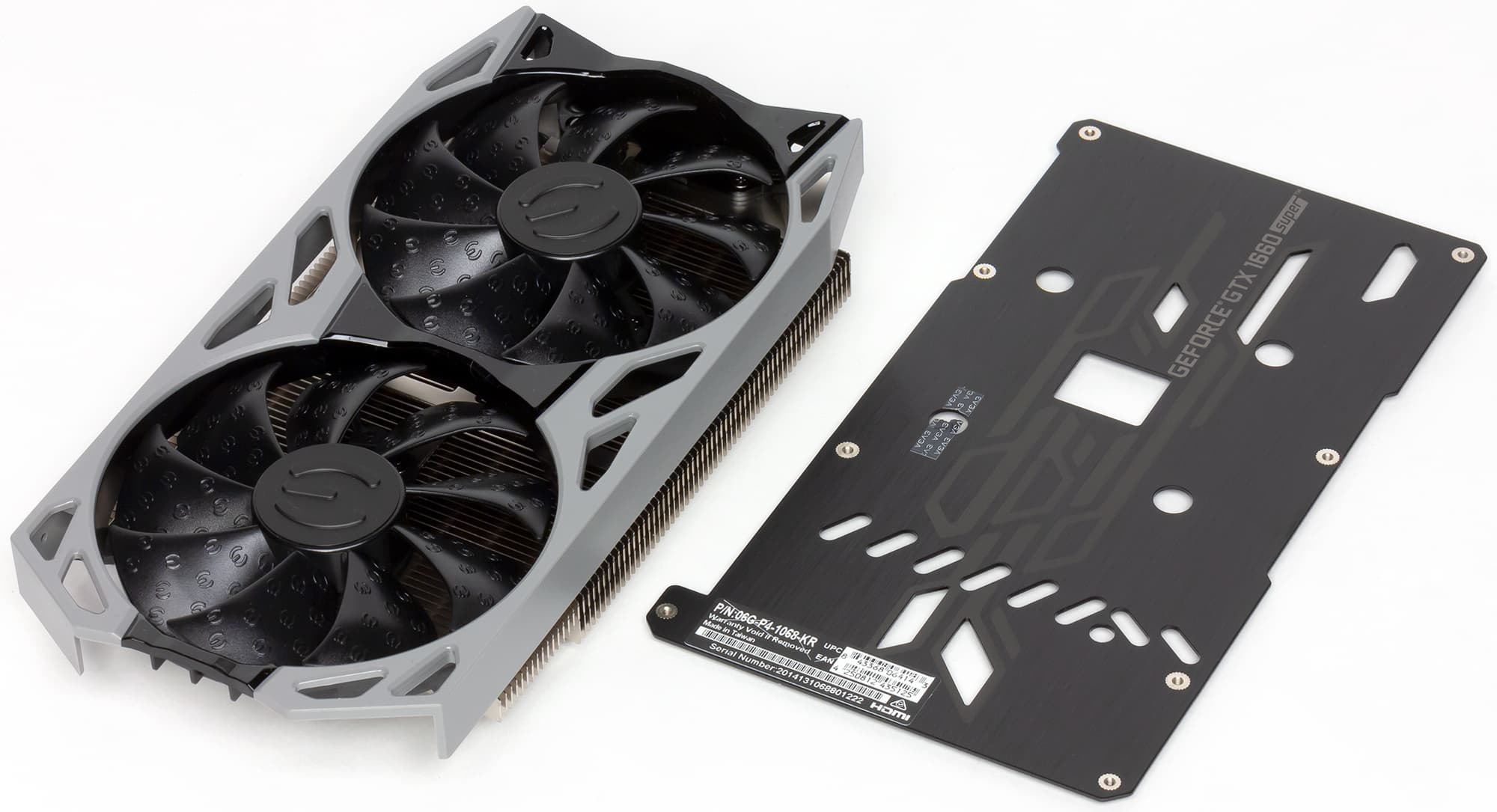

Основным элементом СО является относительно небольшой пластинчатый никелированный радиатор. Его пересекают всего две тепловые трубки — точно такую же СО мы видели у карты EVGA на основе GeForce RTX 2060, и уже тогда показалось, что эта СО достаточна для GTX 1660, но не для RTX 2060. На радиаторе имеется медная подошва, прижимающаяся к GPU. Микросхемы памяти охлаждаются тем же радиатором через термоинтерфейс, а вот силовые преобразователи оставлены без охлаждения. На обороте карты установлена толстая пластина, служащая только элементом жесткости.
Поверх радиатора установлен кожух с двумя 90-миллиметровыми вентиляторами (они имеют особый профиль крыльчаток, увеличивающий эффективность обдува). Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. В ролике ниже это хорошо видно.

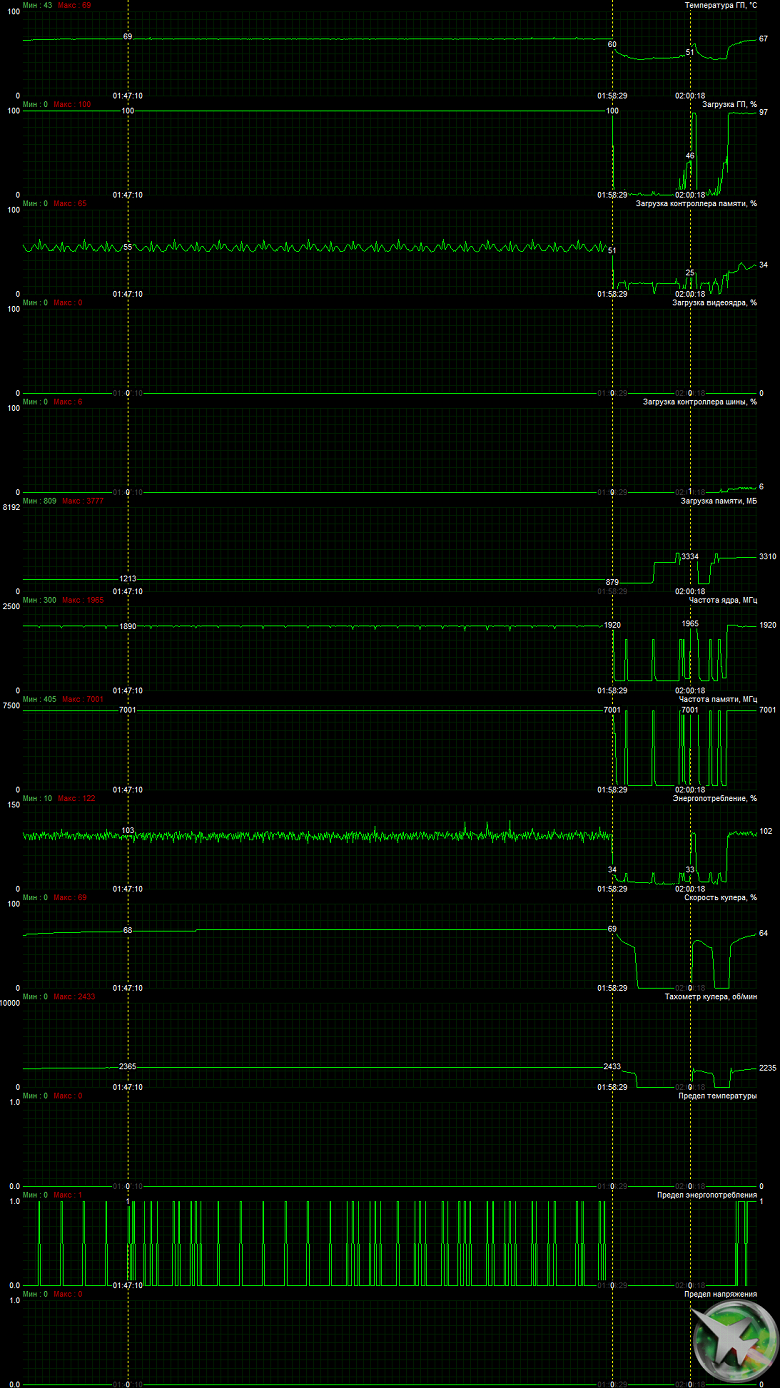

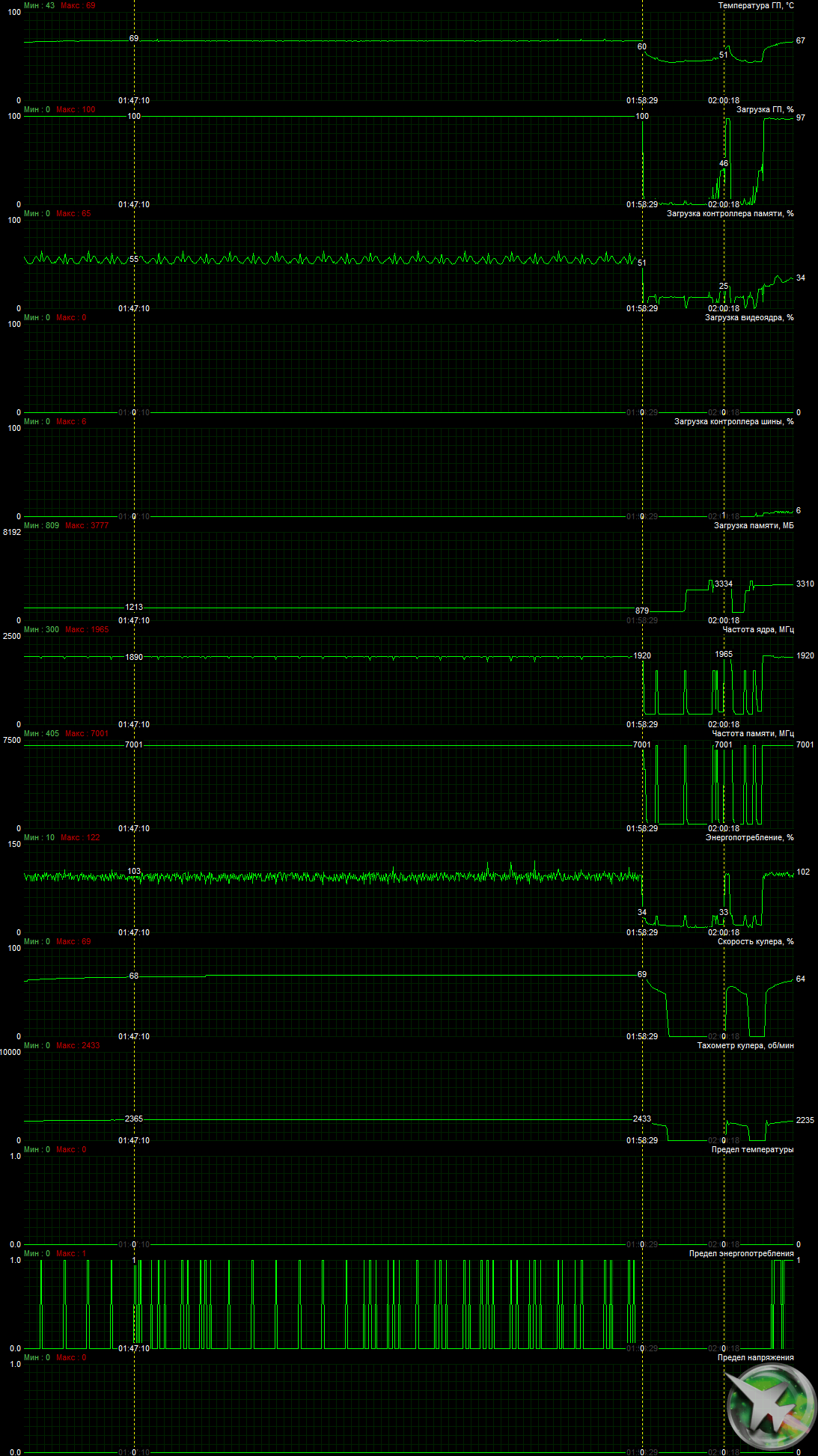

Мониторинг температурного режима с помощью EVGA Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является хорошим результатом для видеокарты такого уровня.

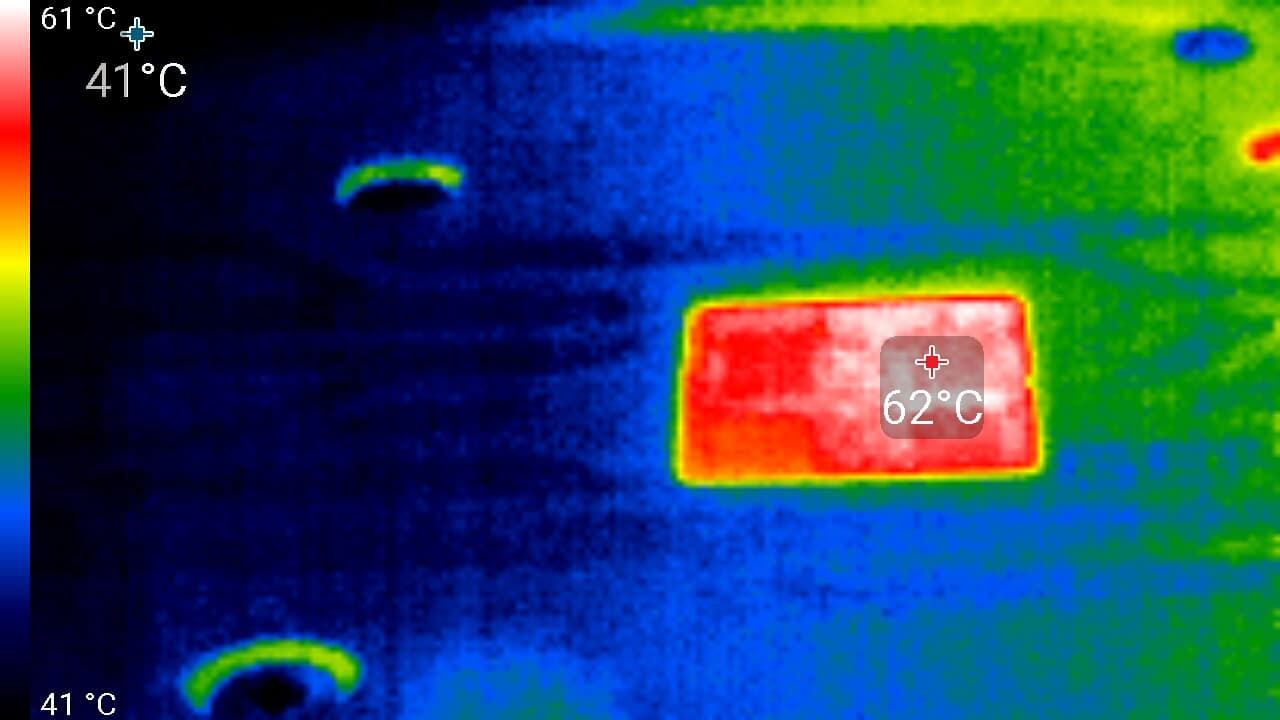

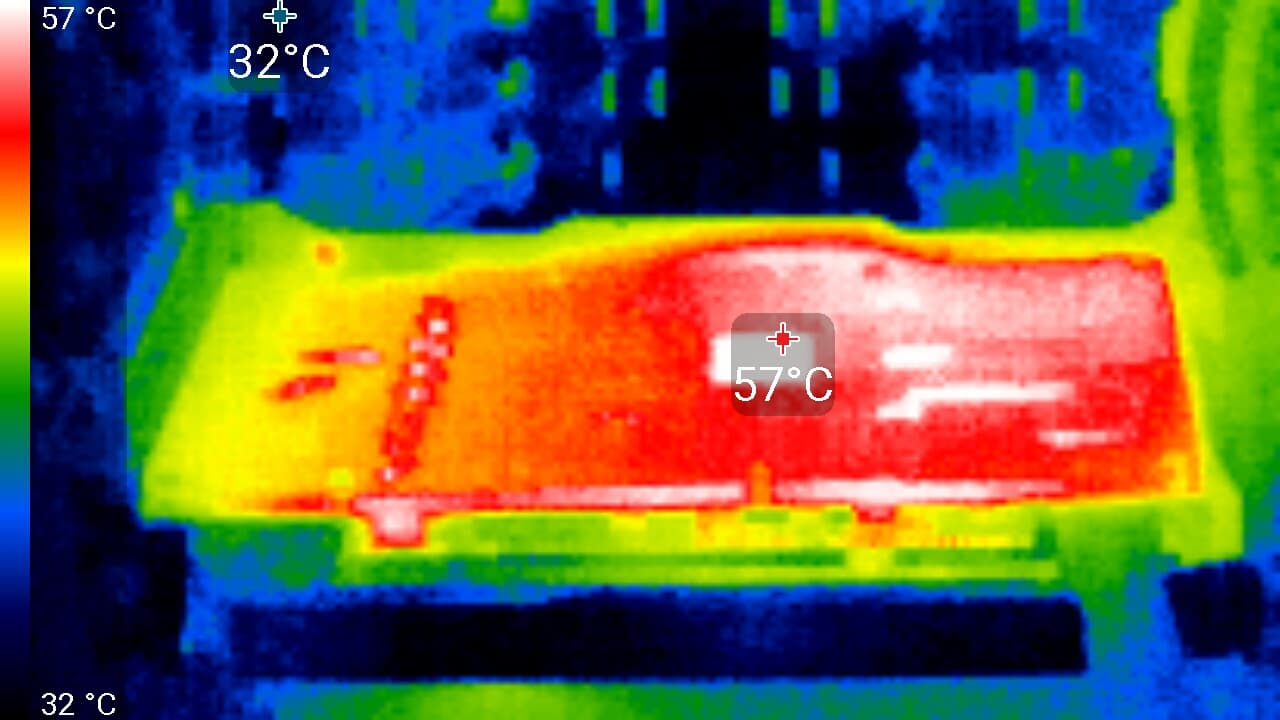

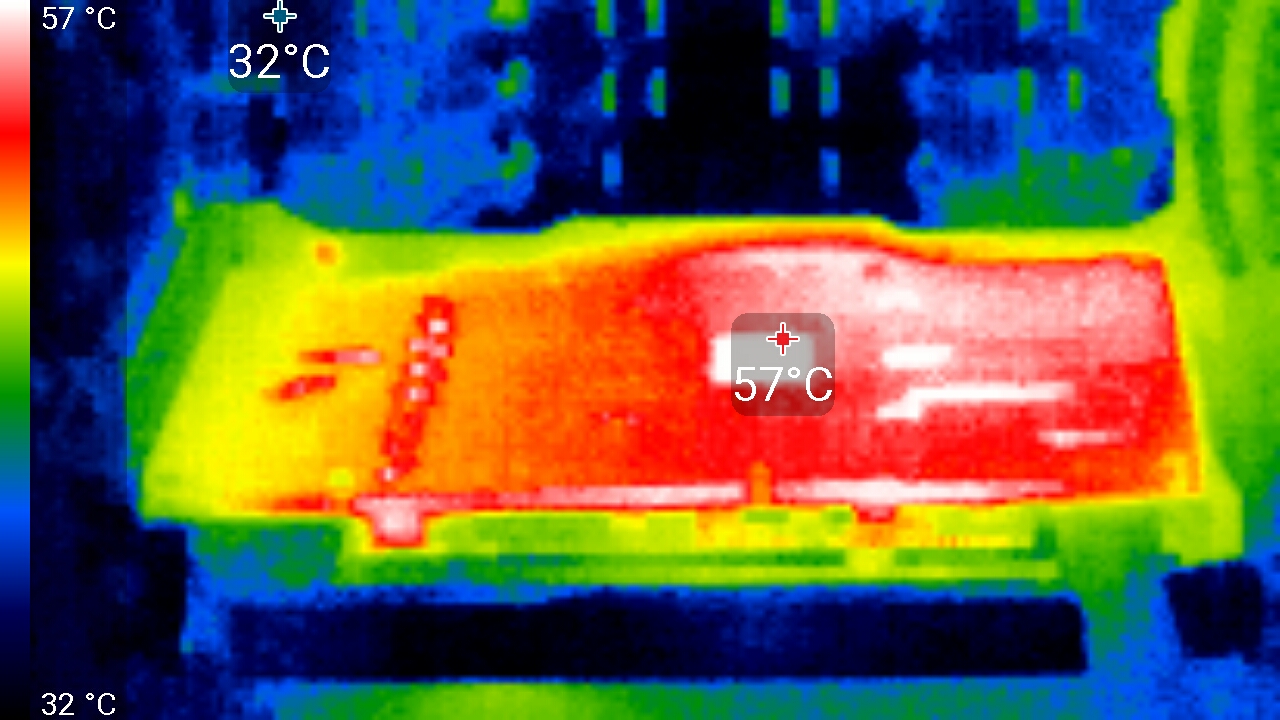

Максимальный нагрев — край платы и центральный участок PCB около GPU и силовых преобразователей.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 36 °C, вентиляторы не вращались, уровень шума был равен фоновому.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 69 °C. Вентиляторы при этом раскручивались до 2430 оборотов в минуту, шум вырастал до 37,6 дБА, это громко, но терпимо. В итоге шум почти такой же, как у карты на RTX 2060, греющейся сильнее, но имеющей точно такой же кулер.
Подсветка
Обычно фирменная утилита EVGA Precision X1 (через отдельно устанавливаемый к ней плагин) управляет и подсветкой и позволяет синхронизировать подсветку с другими комплектующими EVGA (или комплектующими партнеров этого производителя).
Однако в данном случае он не нужен, так как подсветки у этой платы нет вообще.

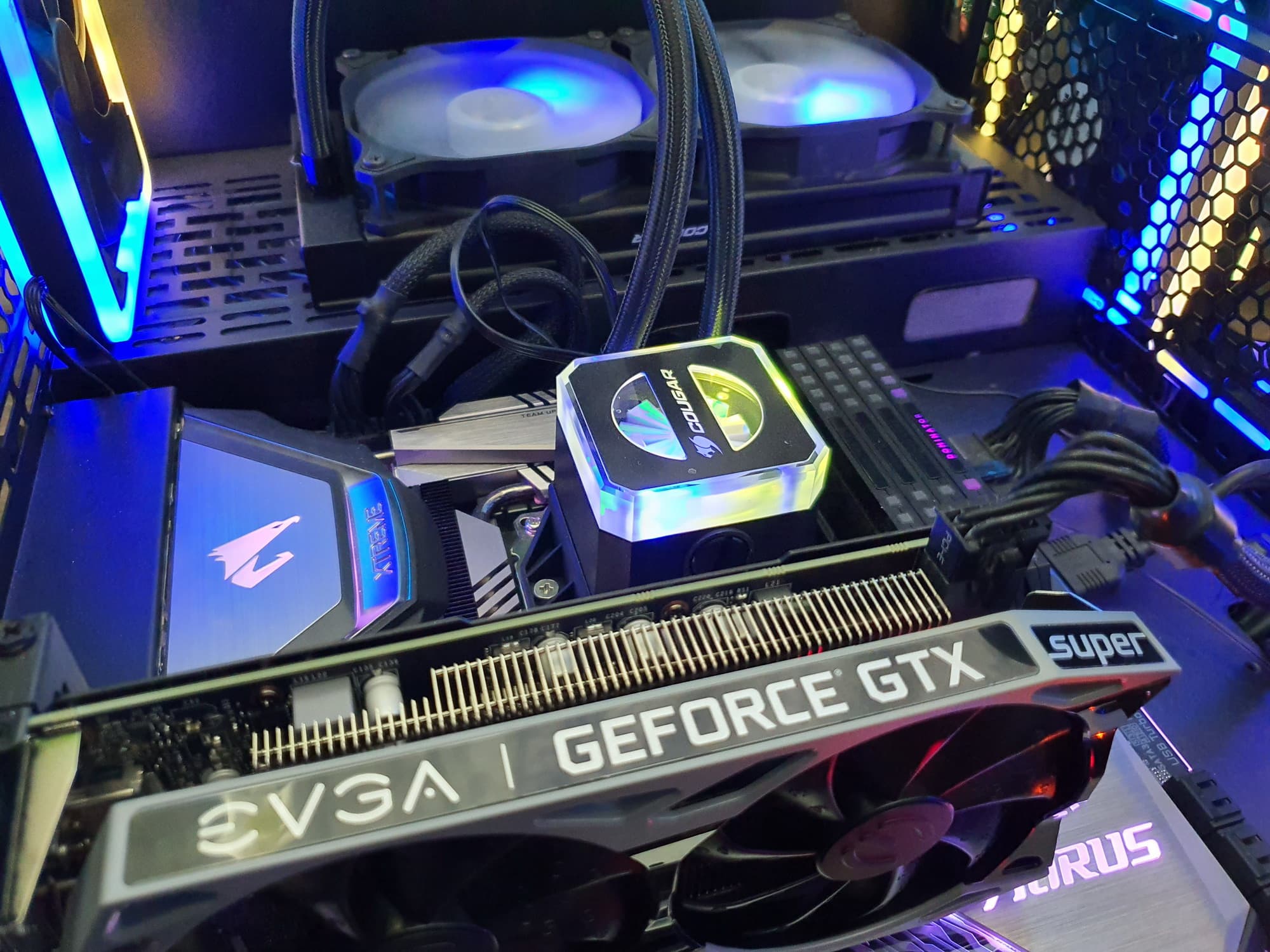

В богато подсвеченном корпусе эта карта выглядит блекло. Впрочем, видеоролик показывает, что топовые современные материнские платы совместно с корпусами могут создавать красочные эффекты и без участия видеокарт.

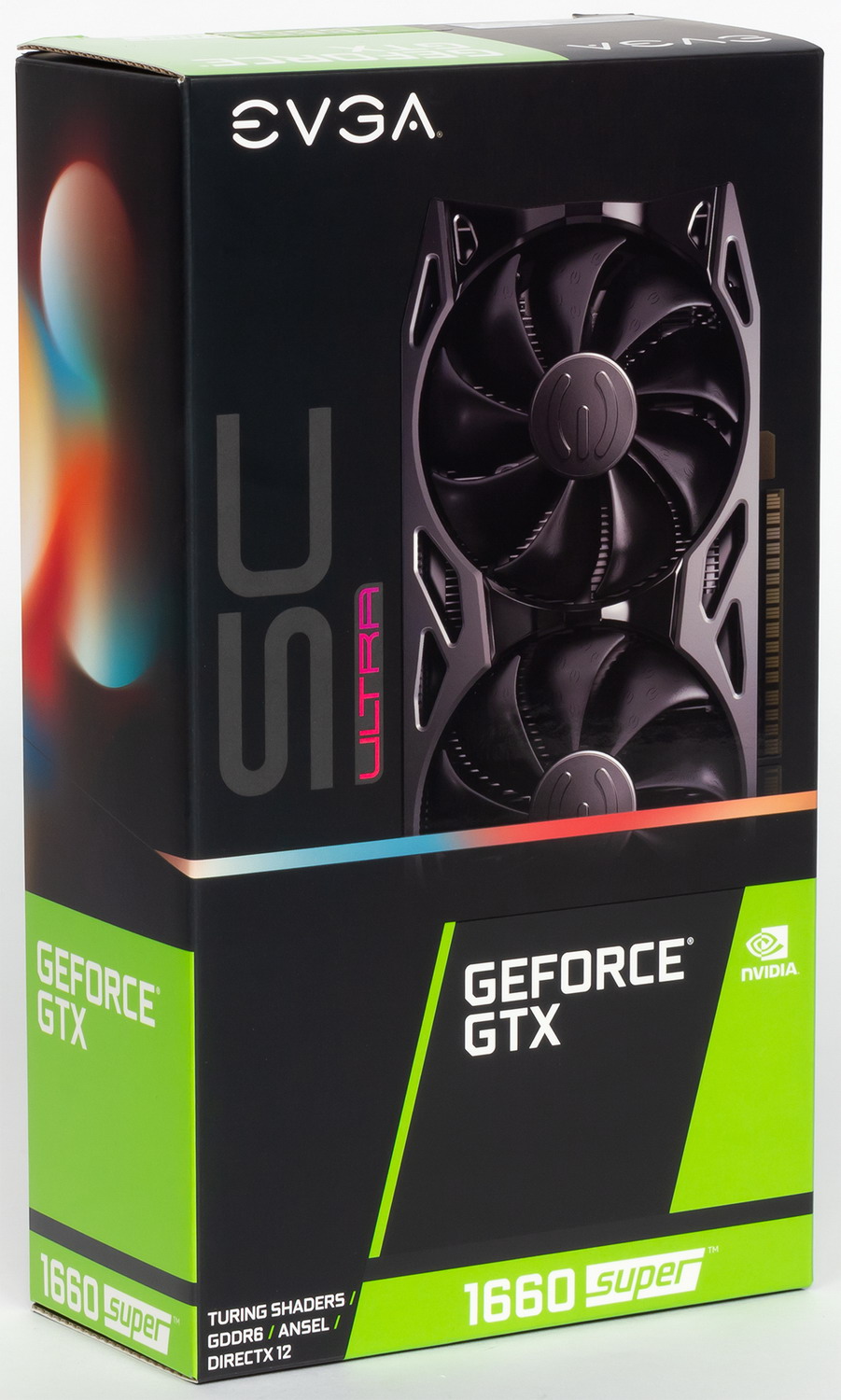

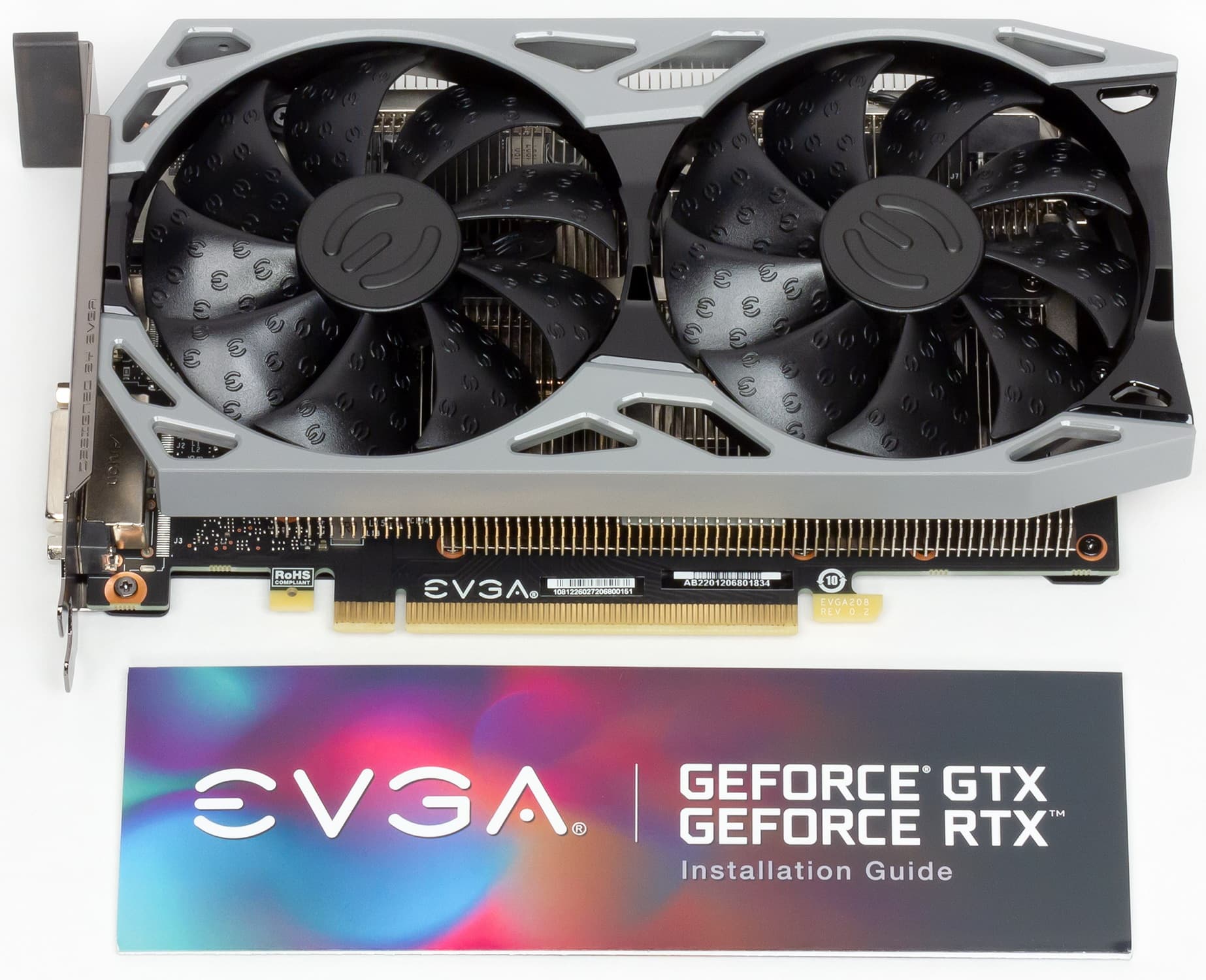

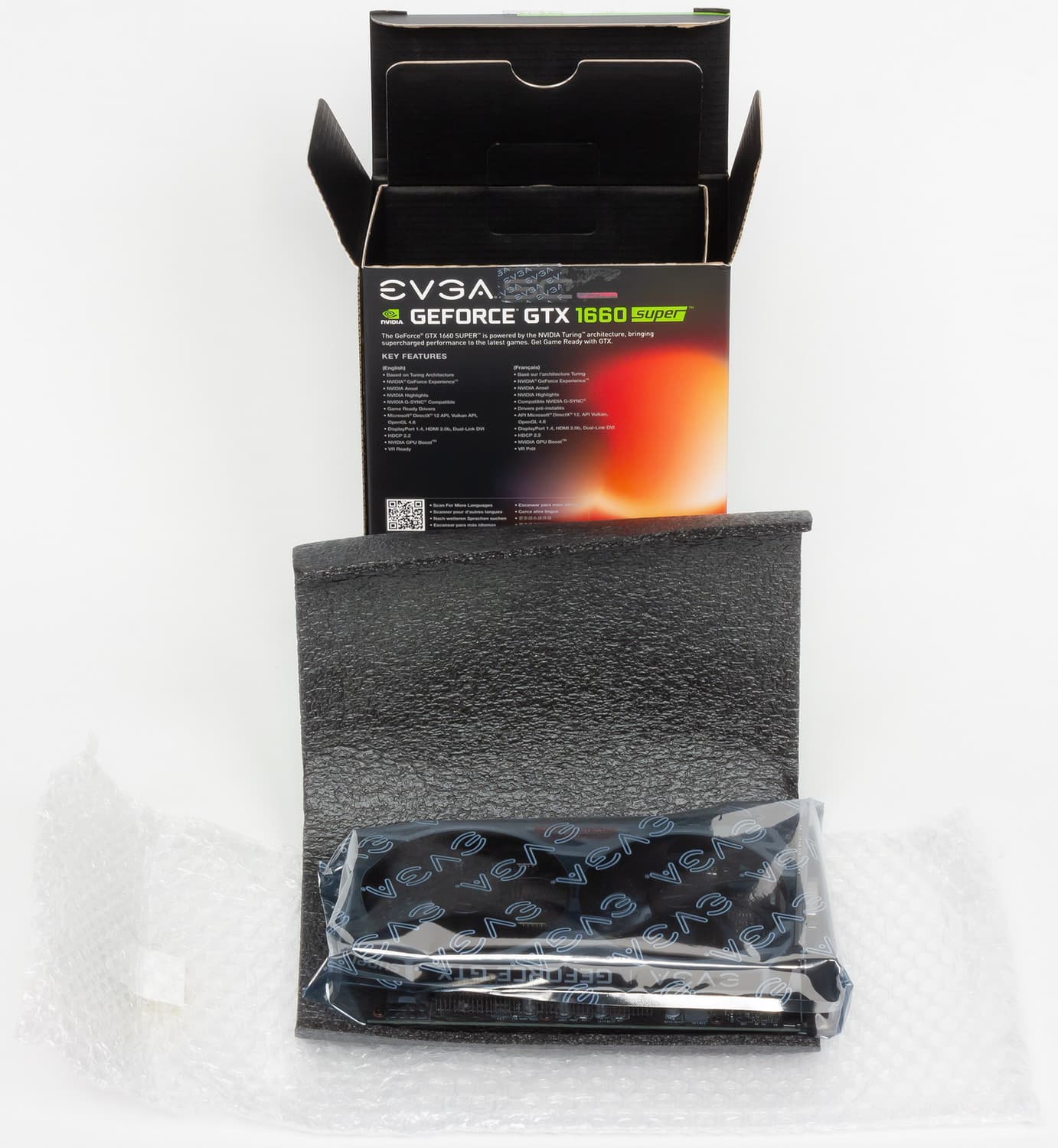

Комплект поставки и упаковка
Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект без носителя (ПО предлагается скачивать с сайта).

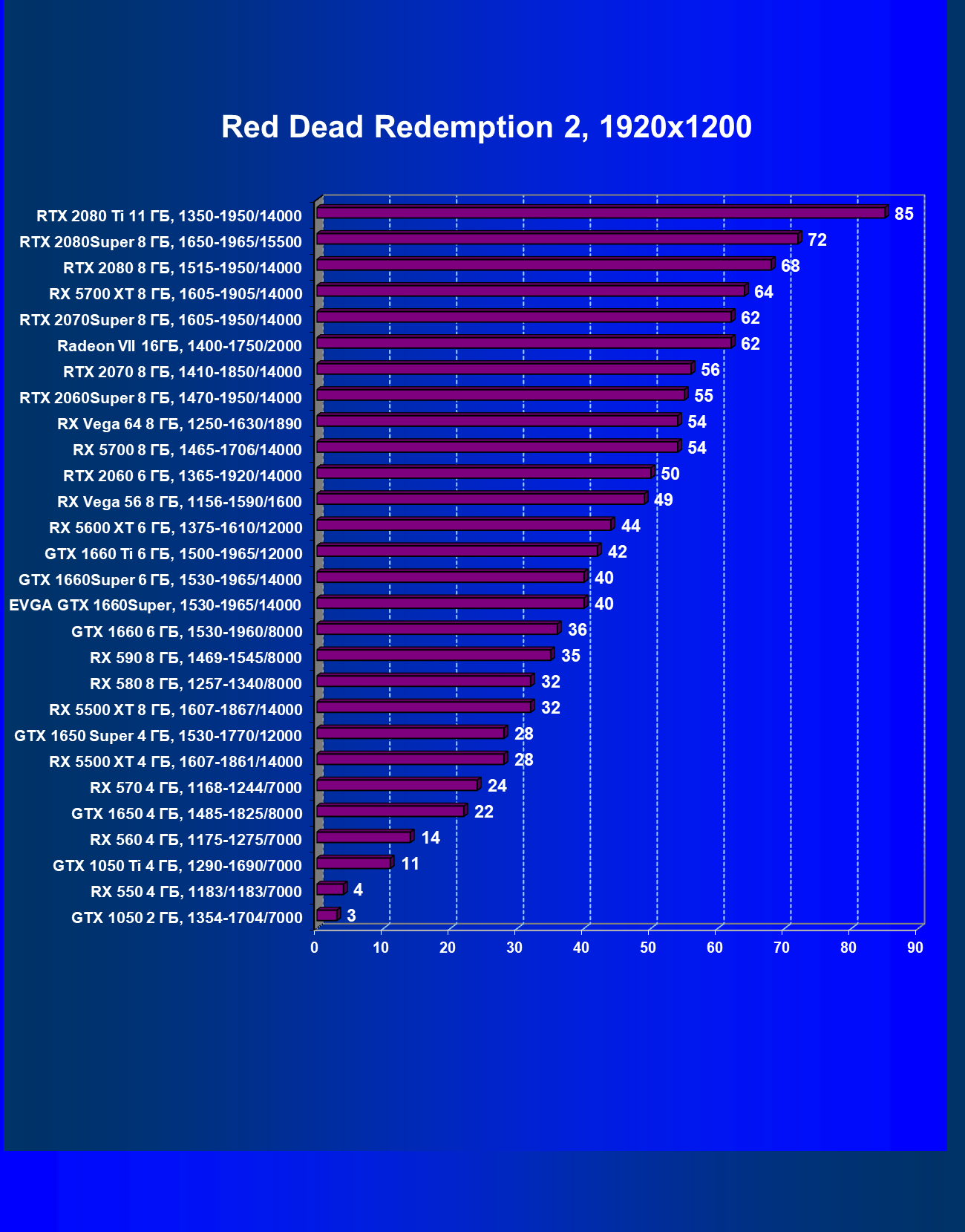

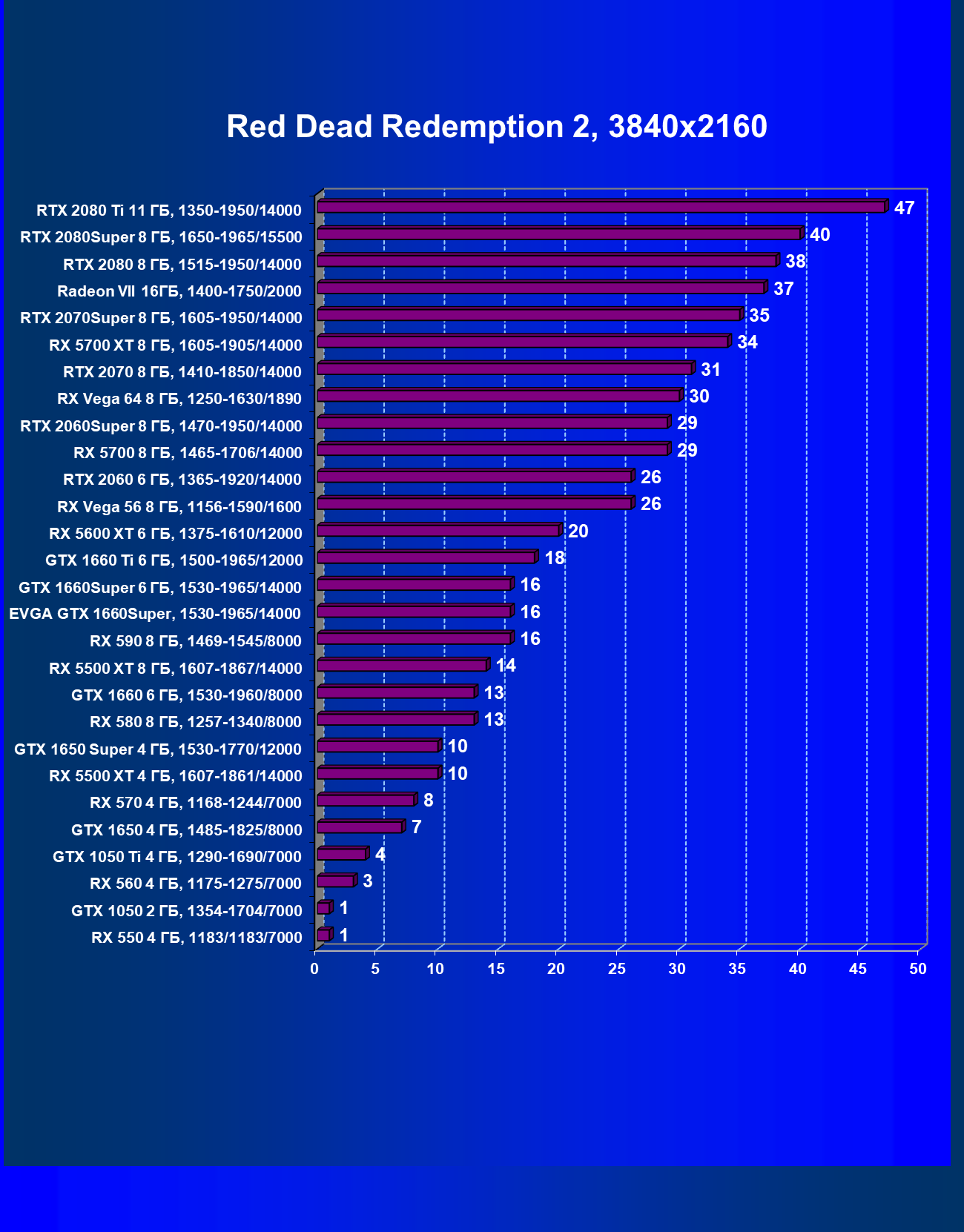

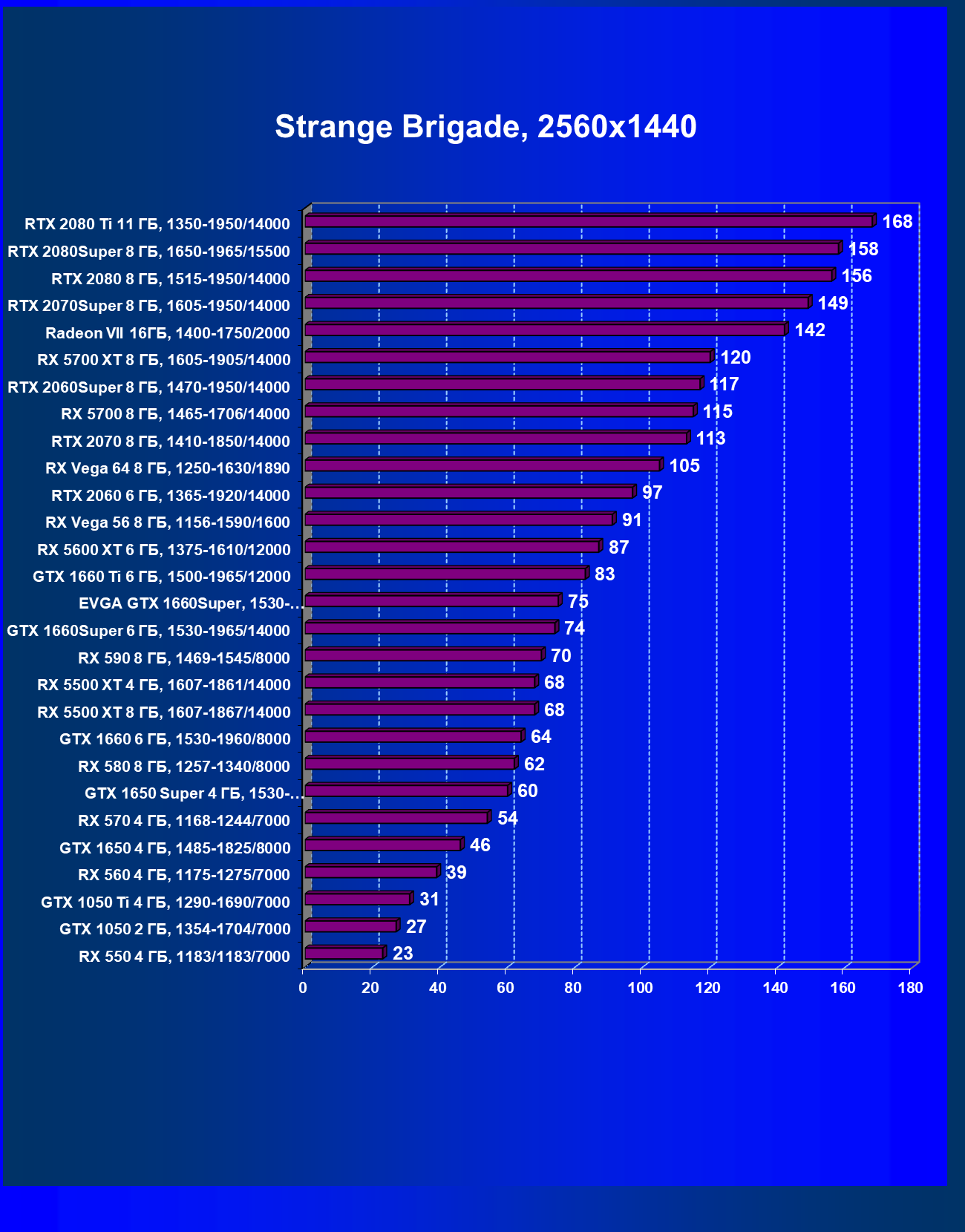

Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

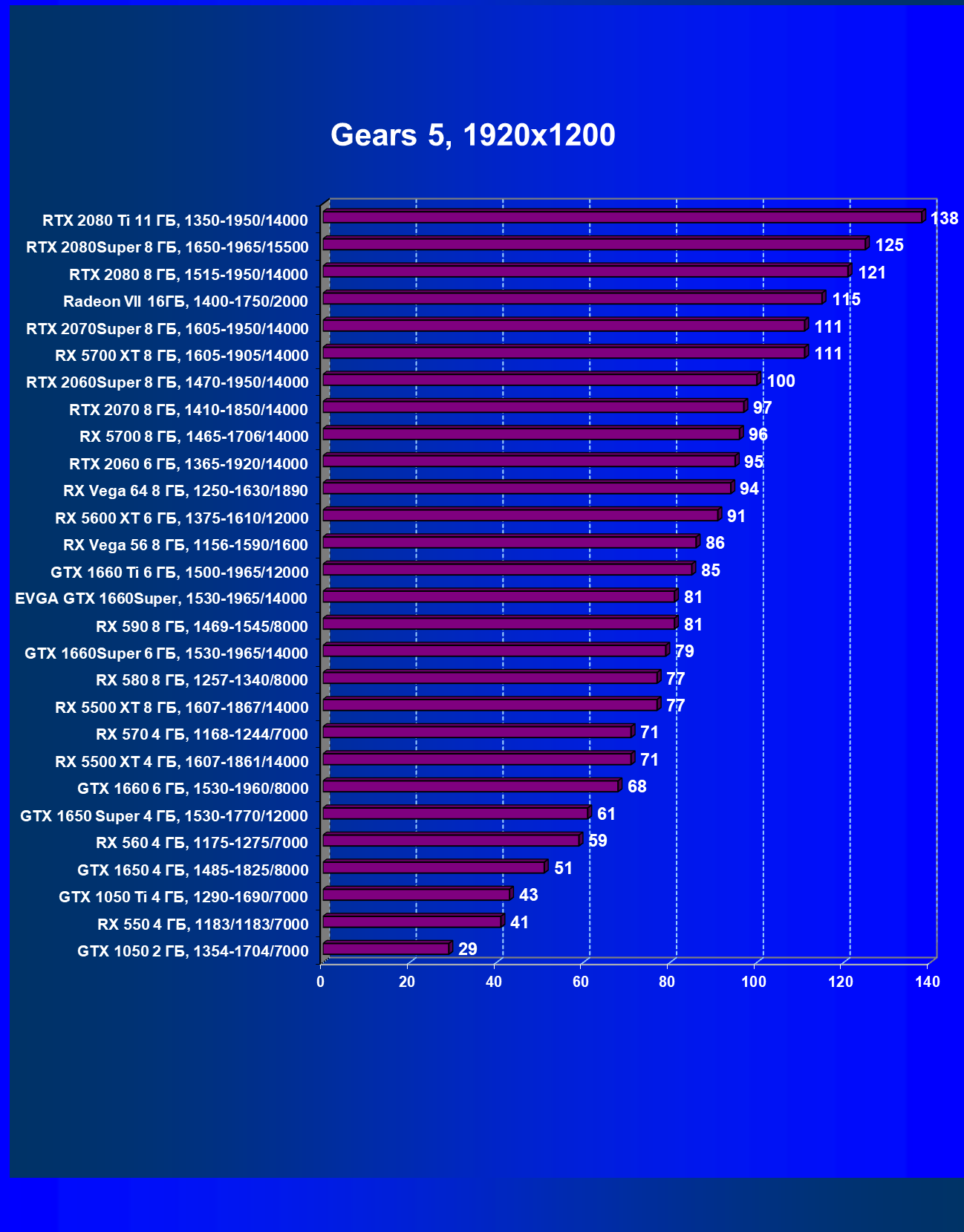

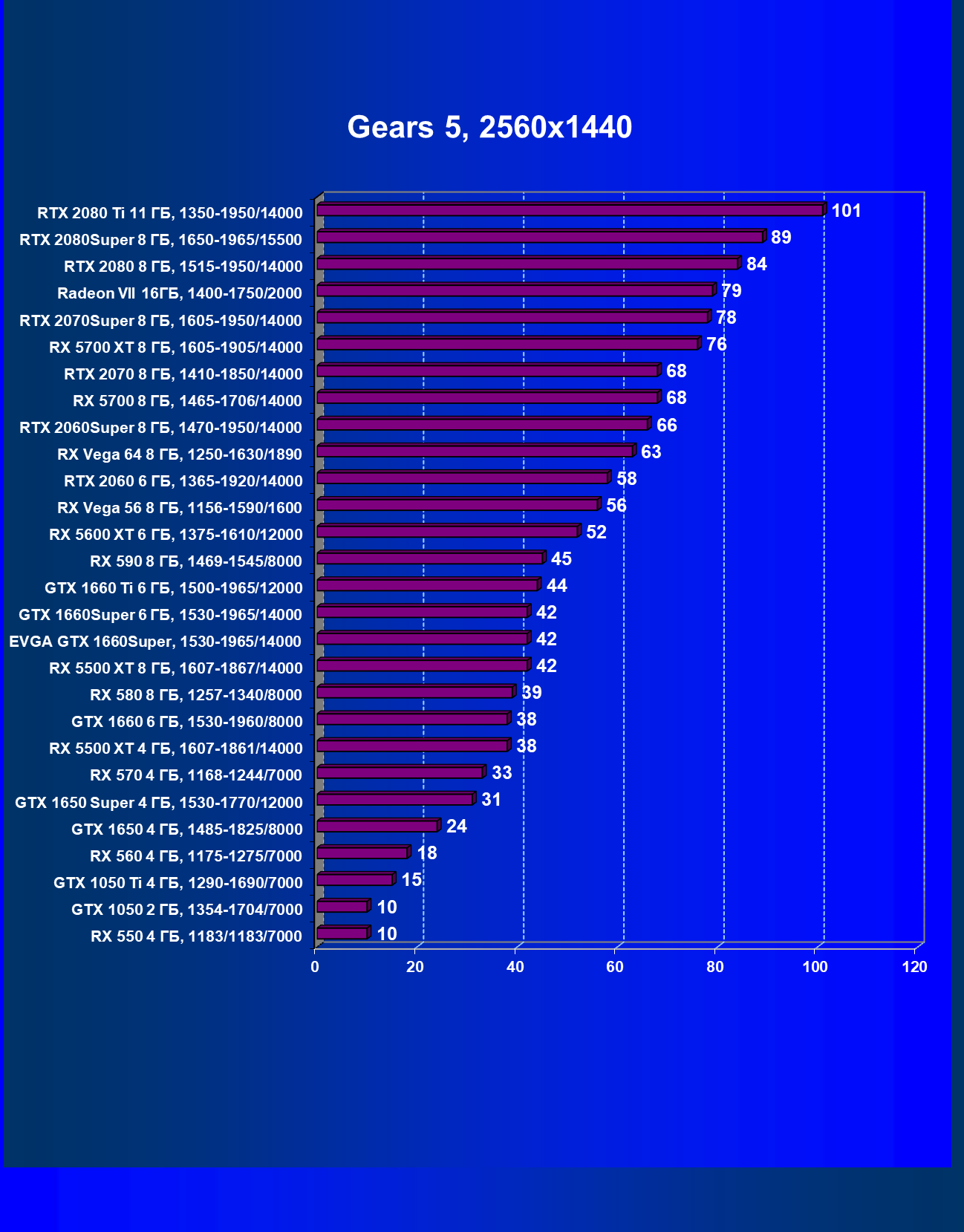

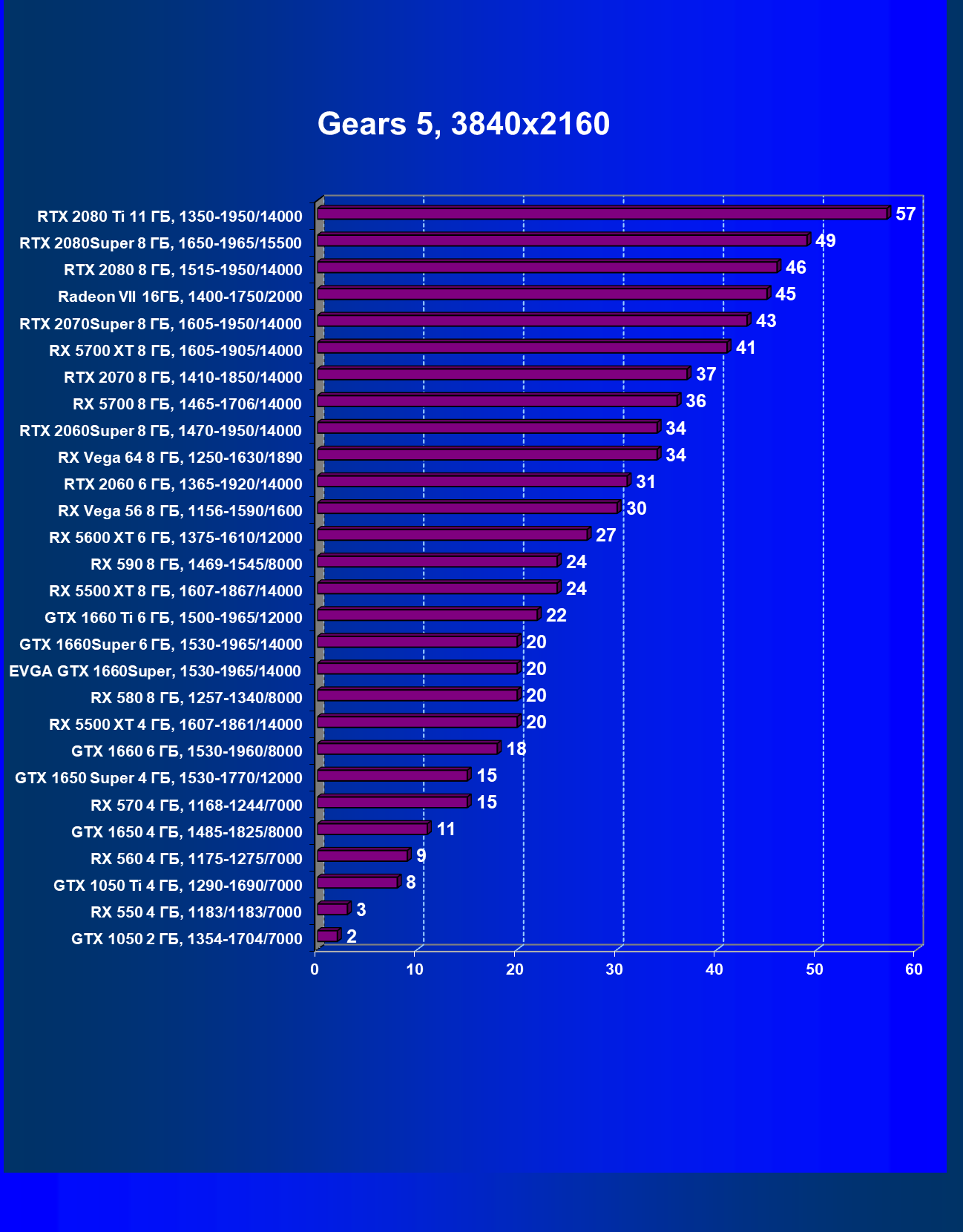

- Gears 5 (Xbox Game Studios/The Coalition)

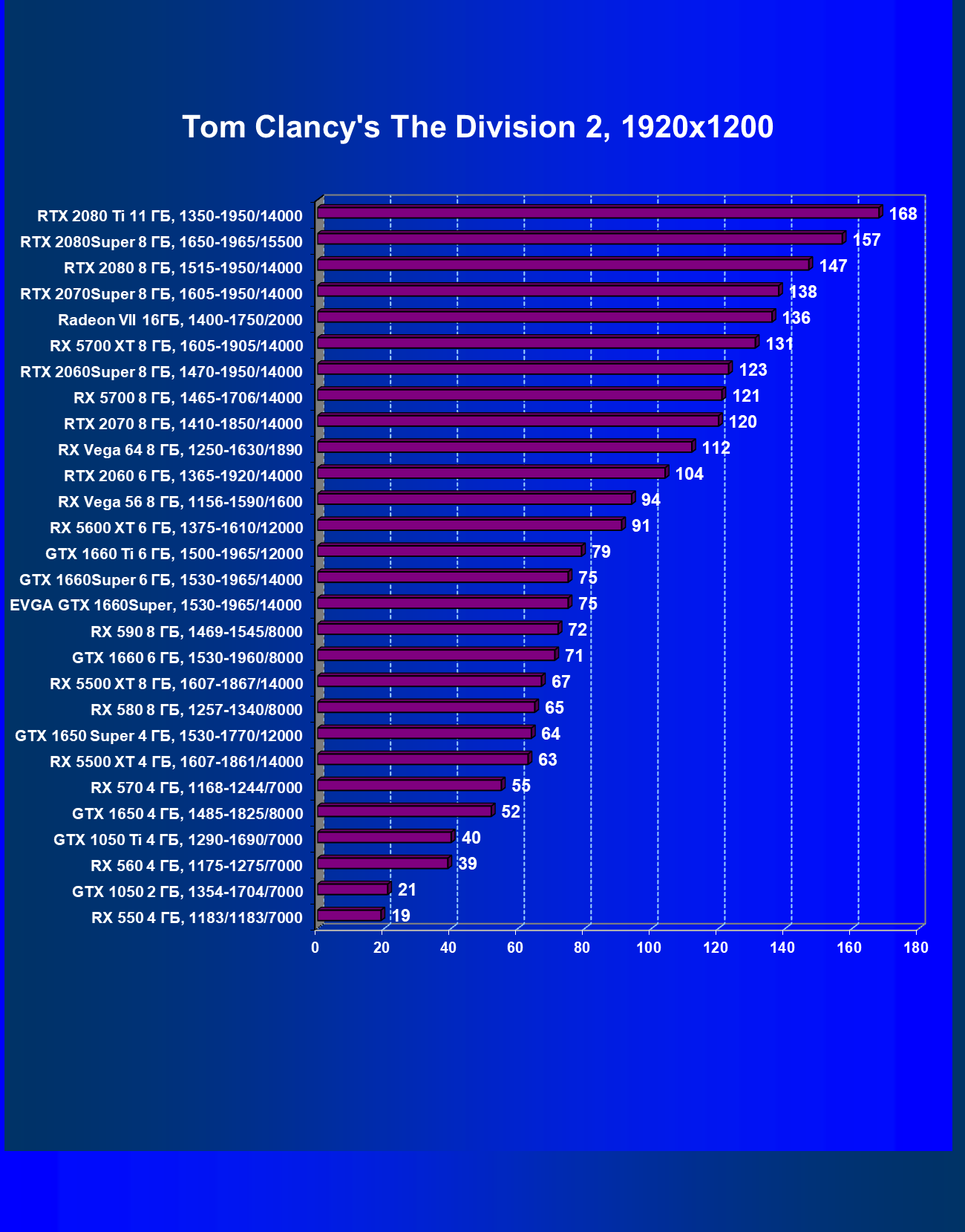

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

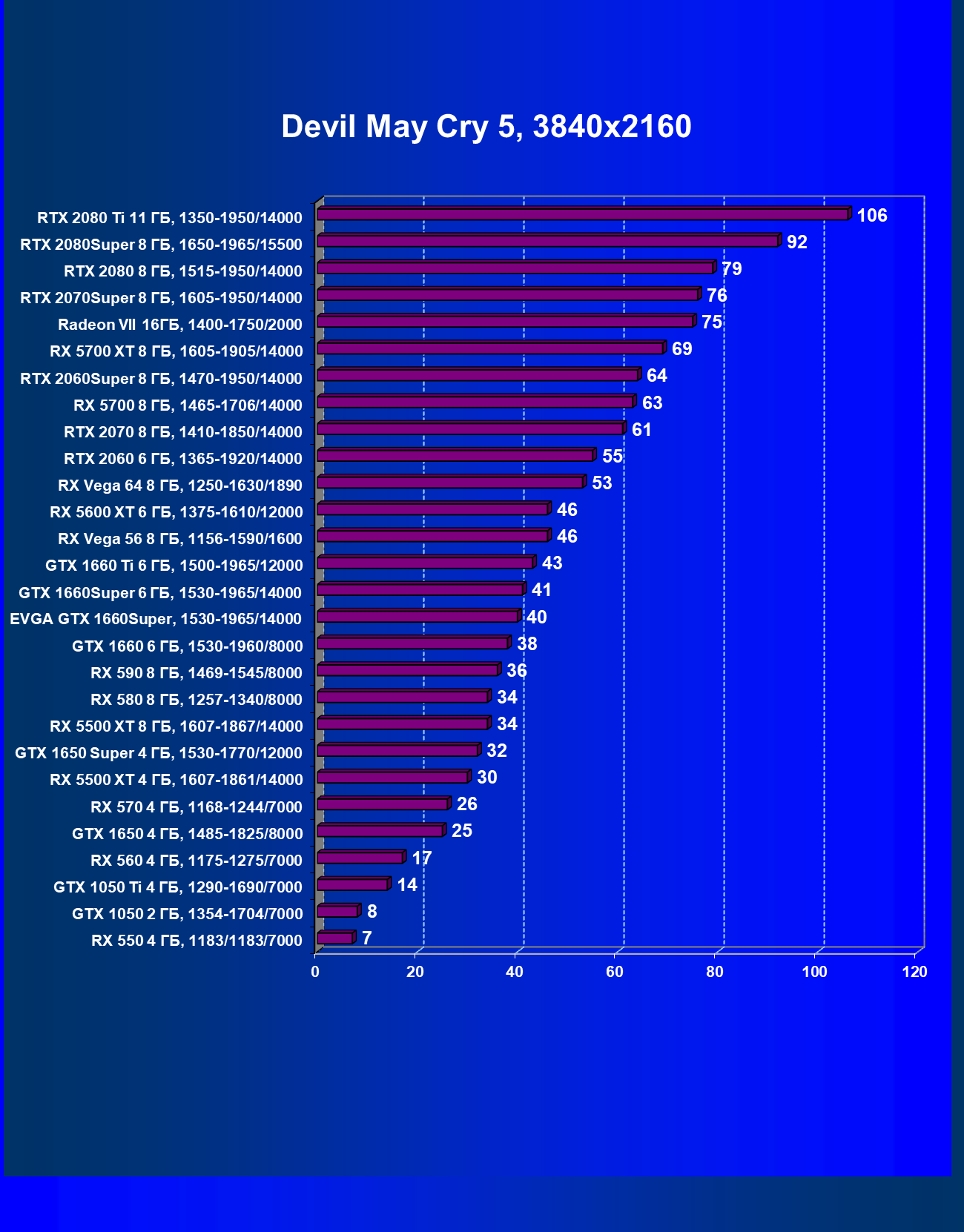

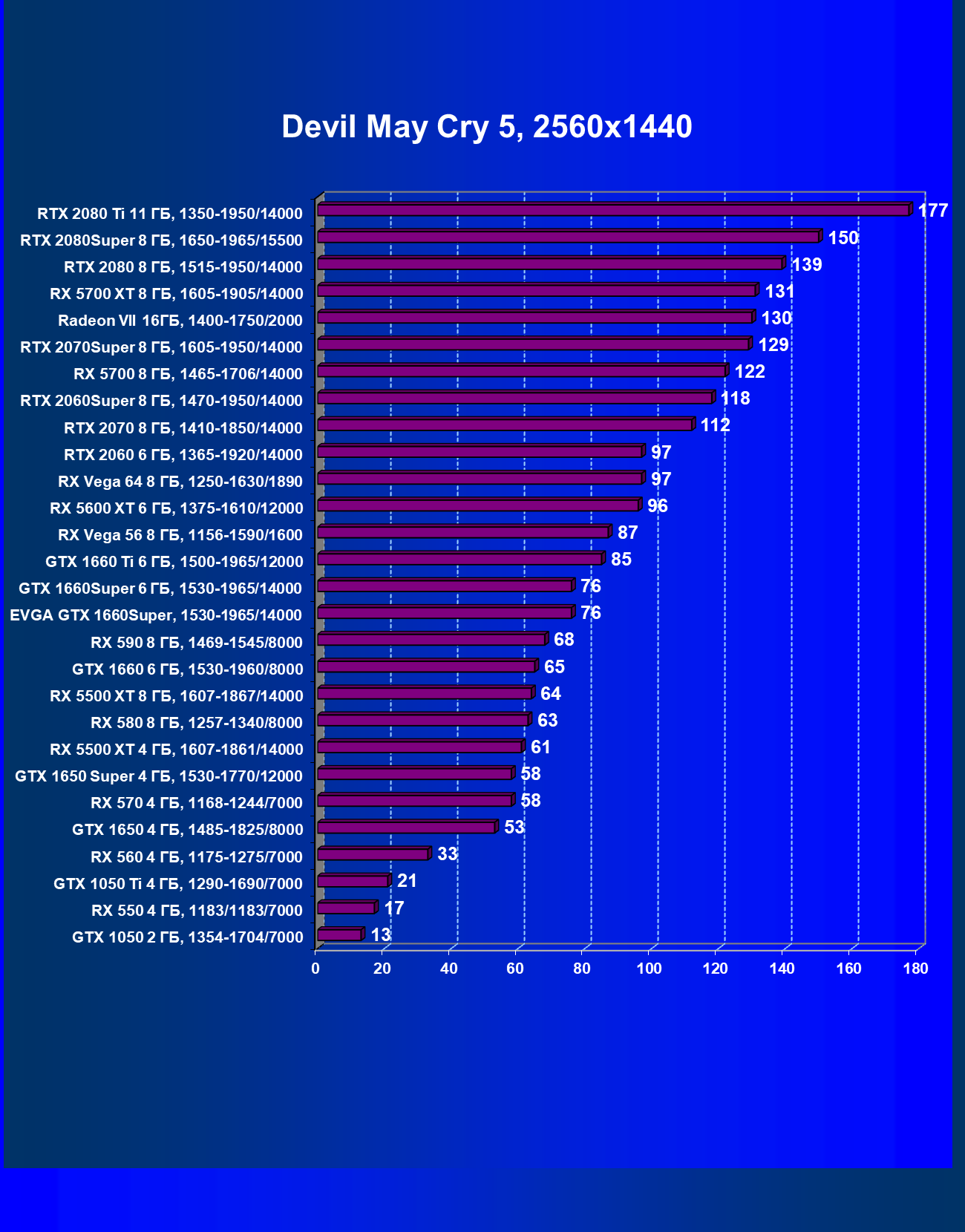

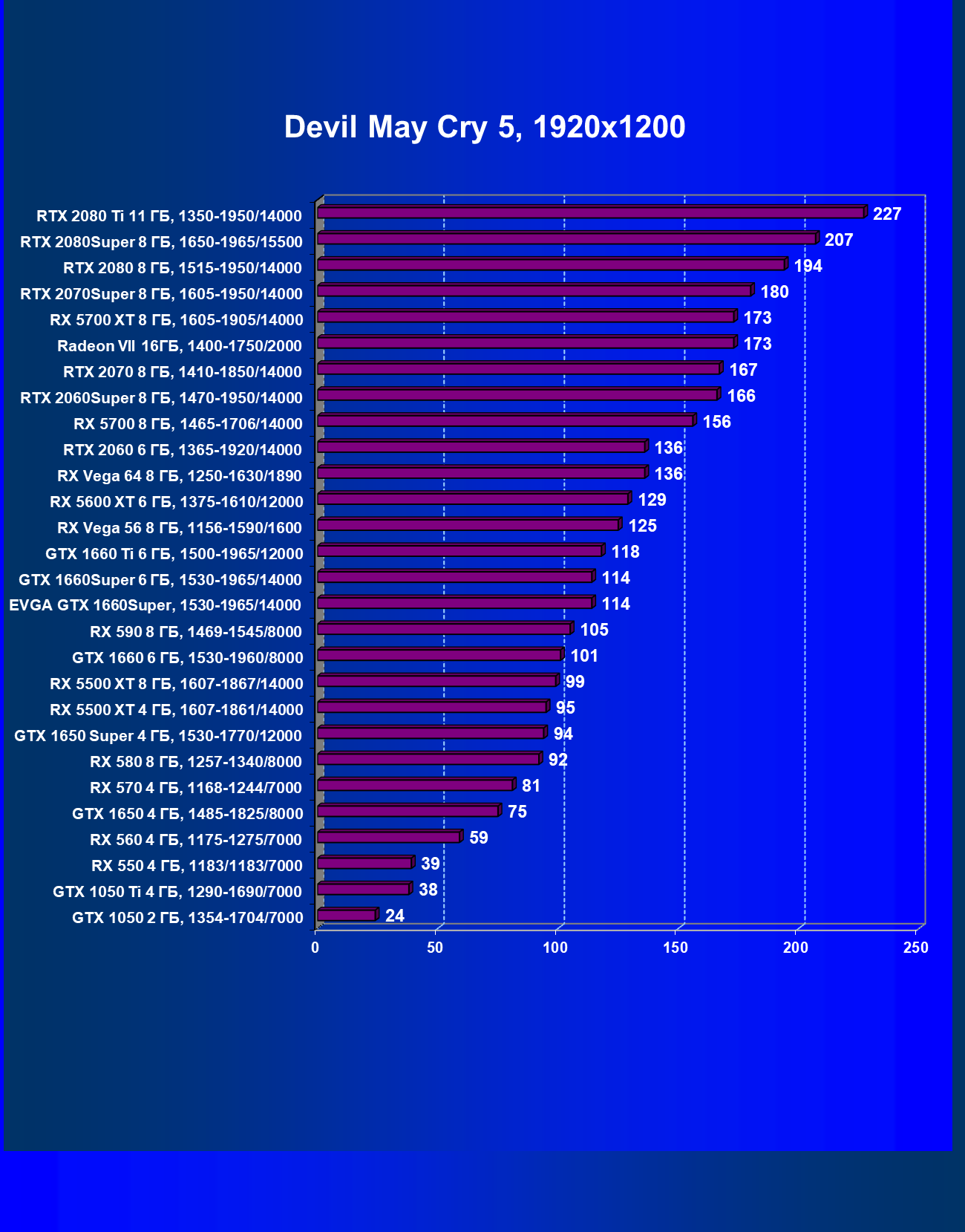

- Devil May Cry 5 (Capcom/Capcom)

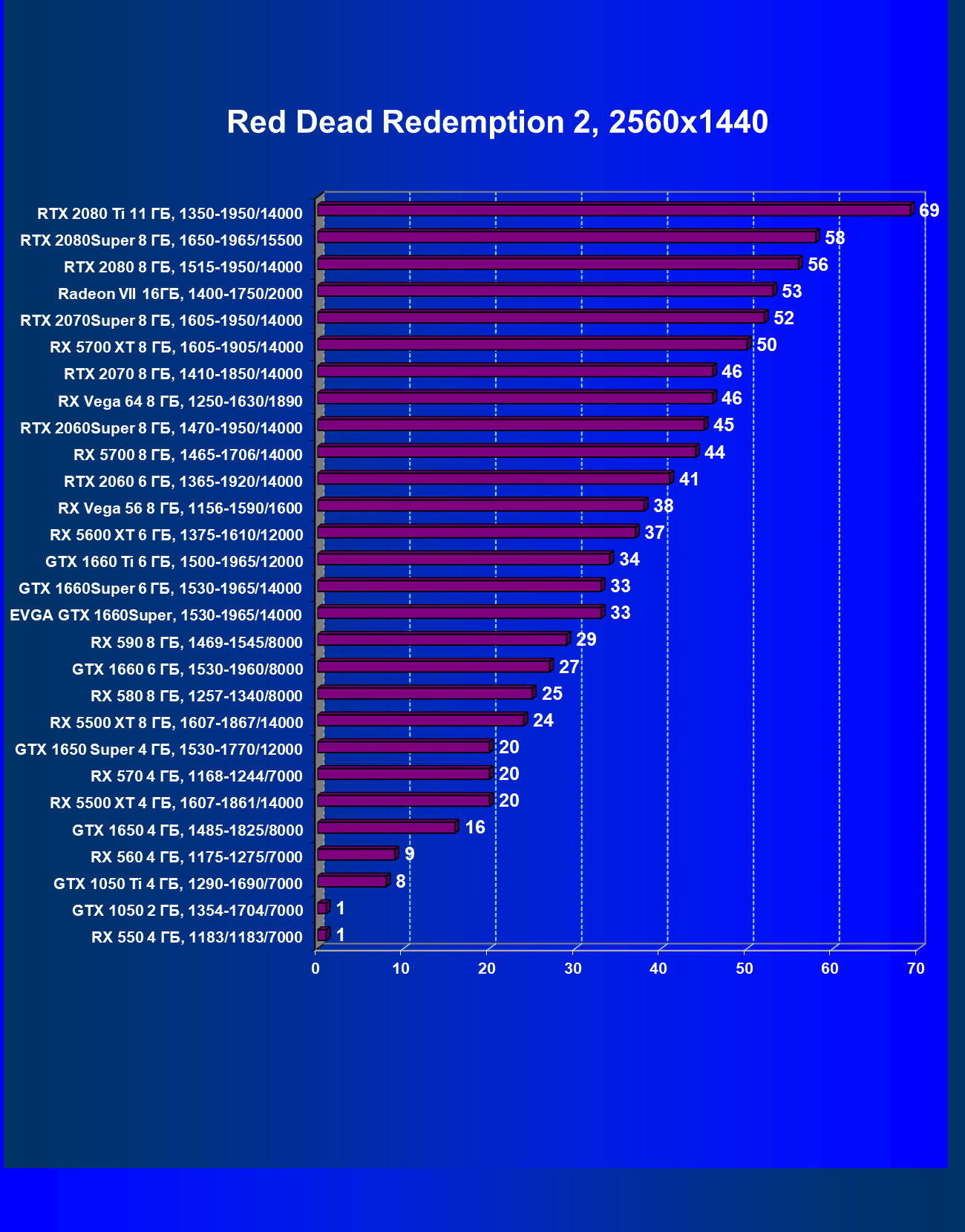

- Red Dead Redemption 2 (Rockstar)

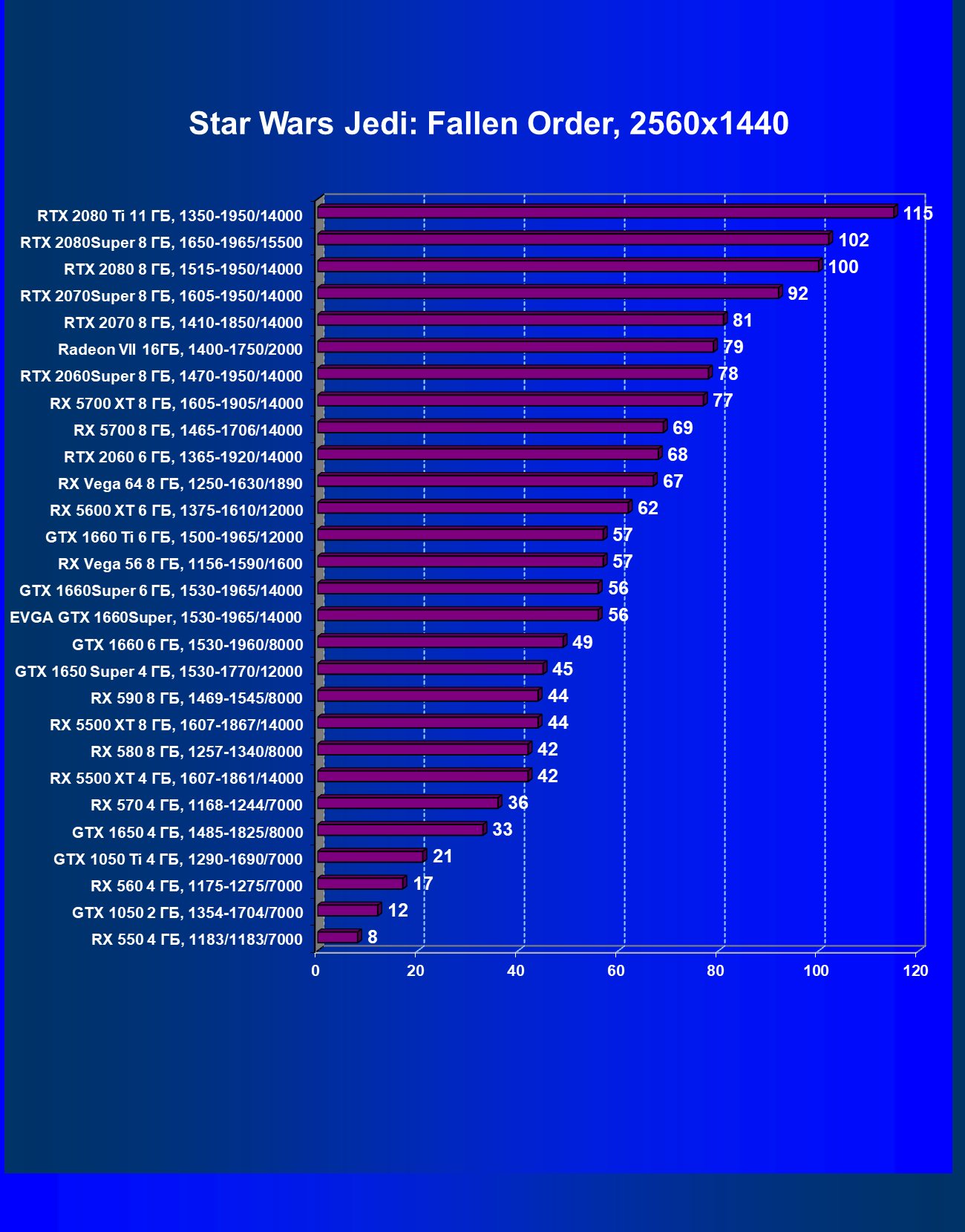

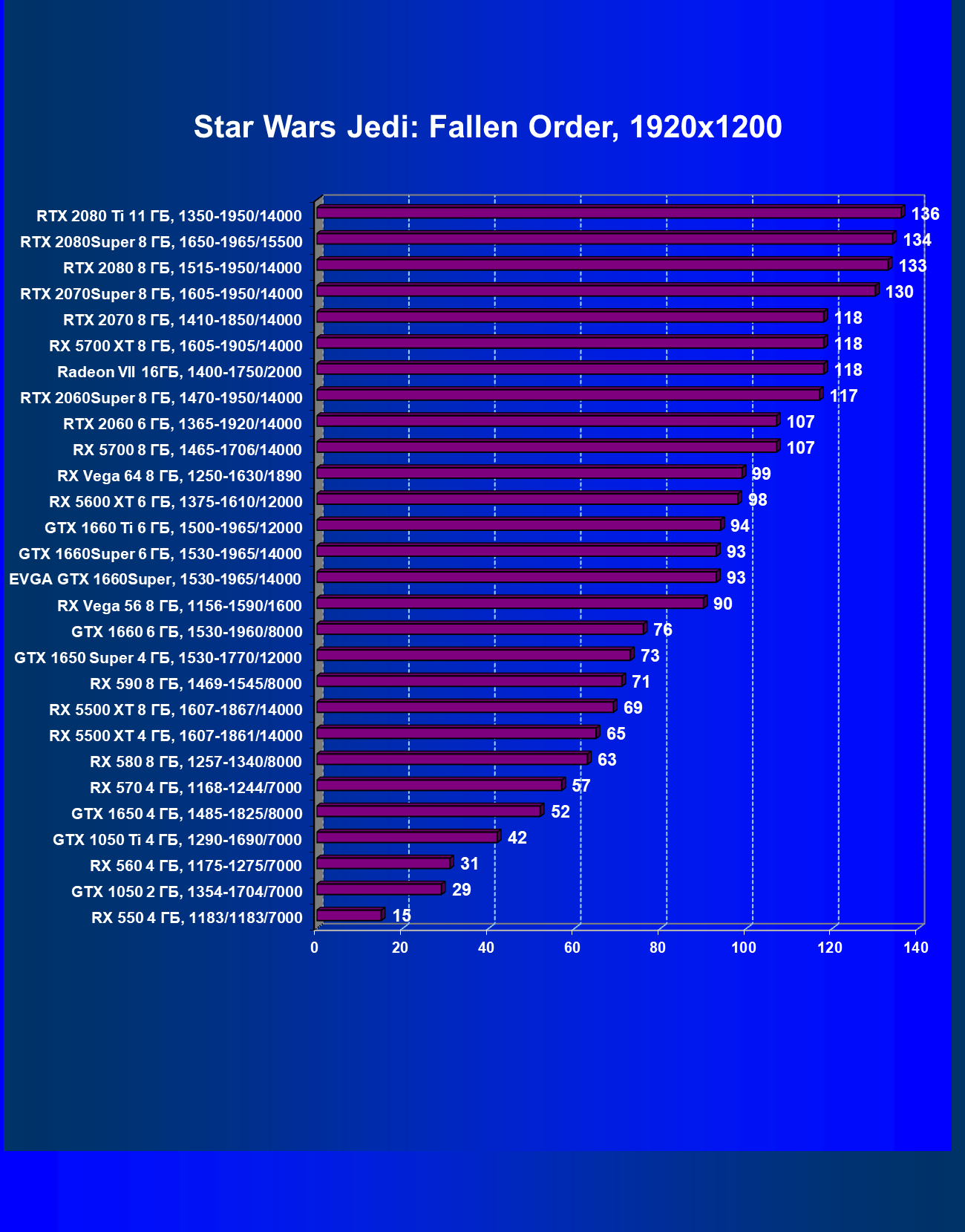

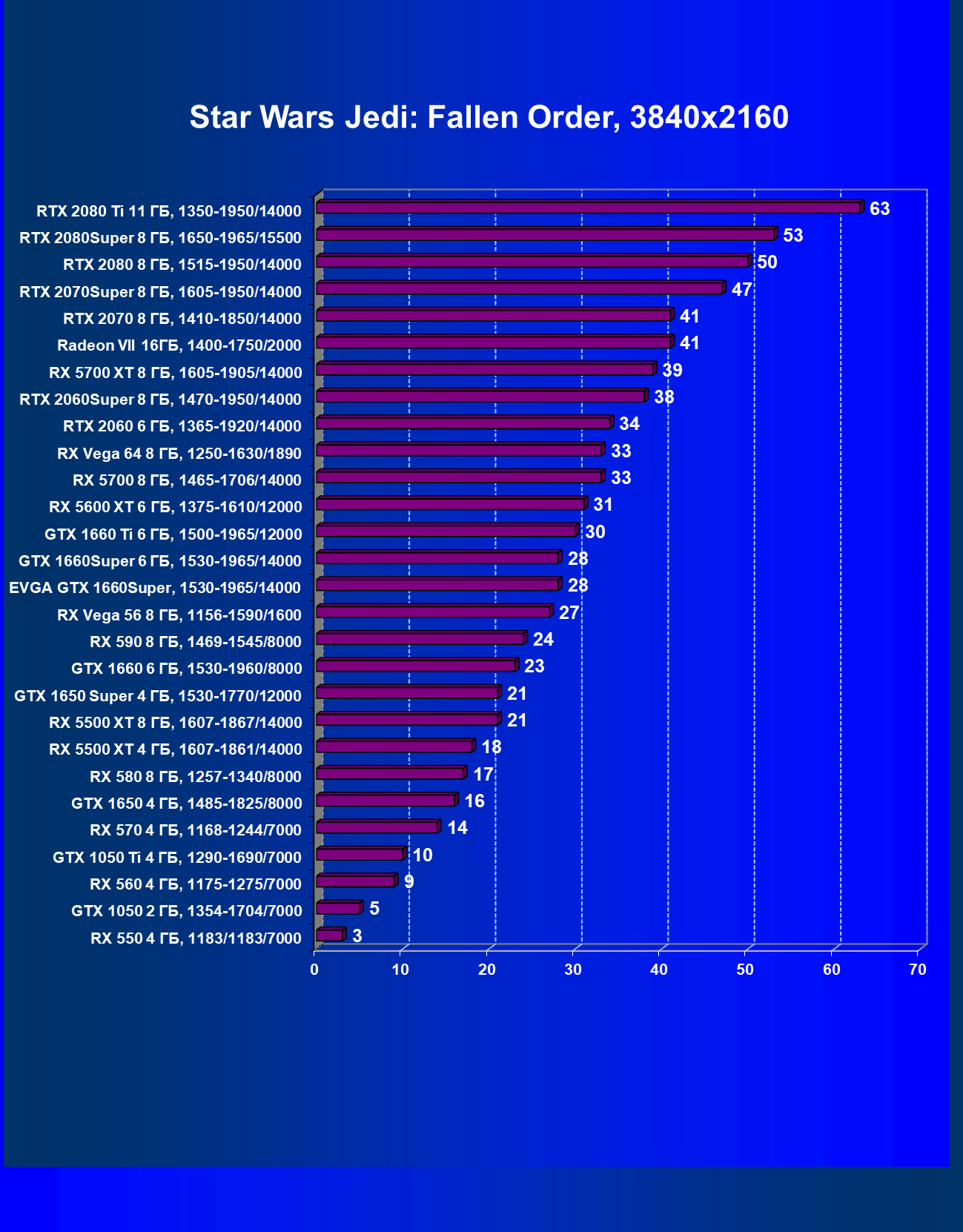

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

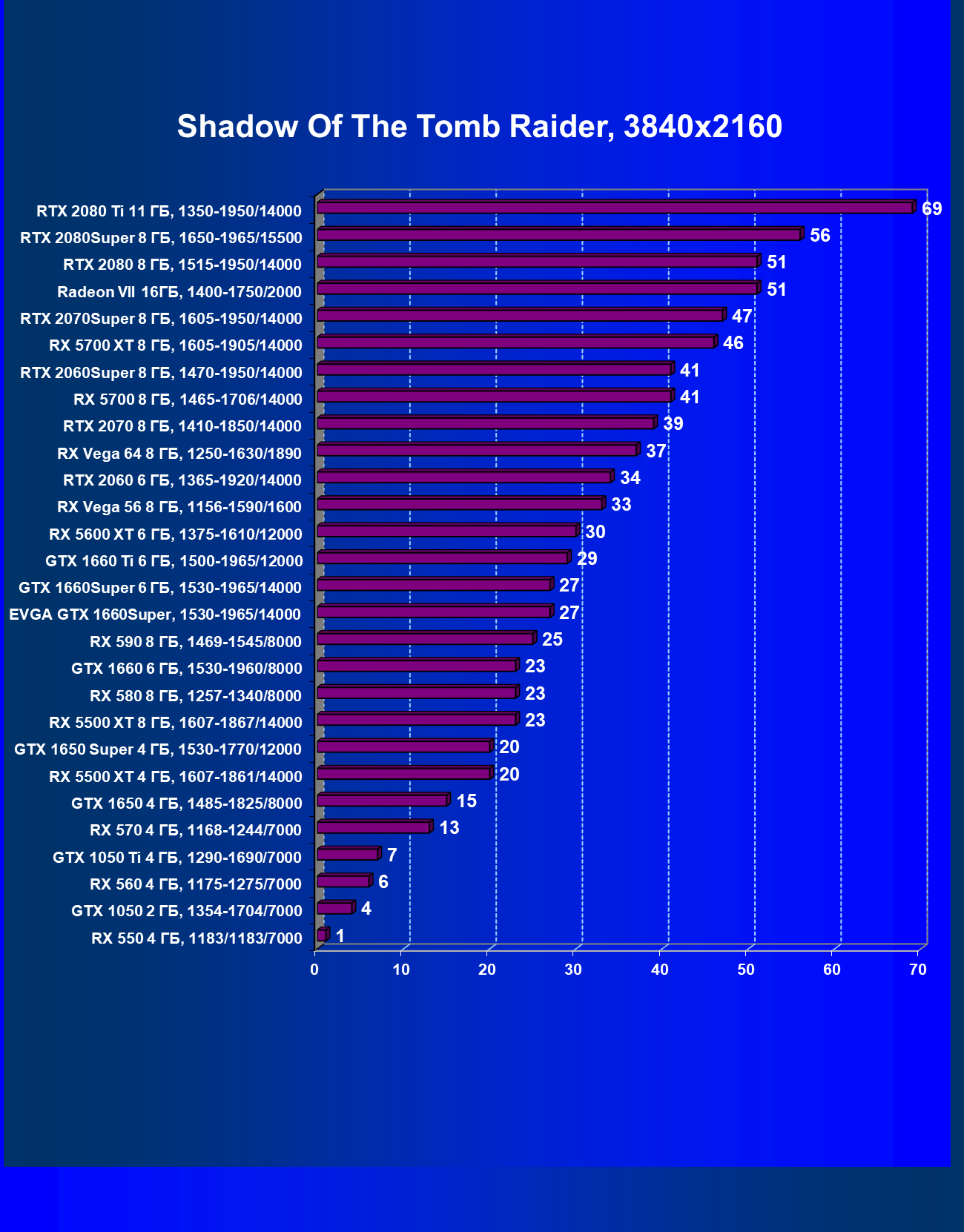

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

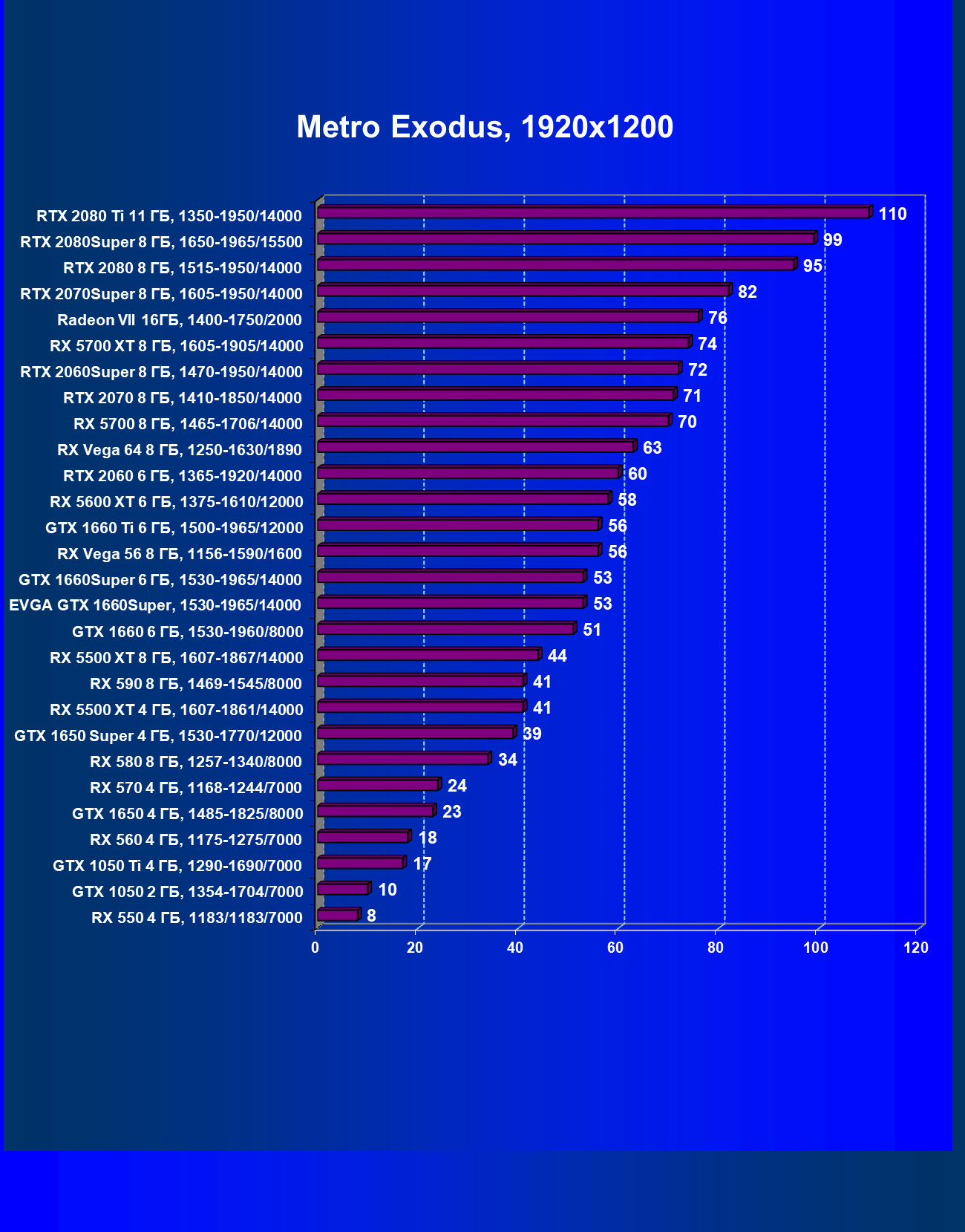

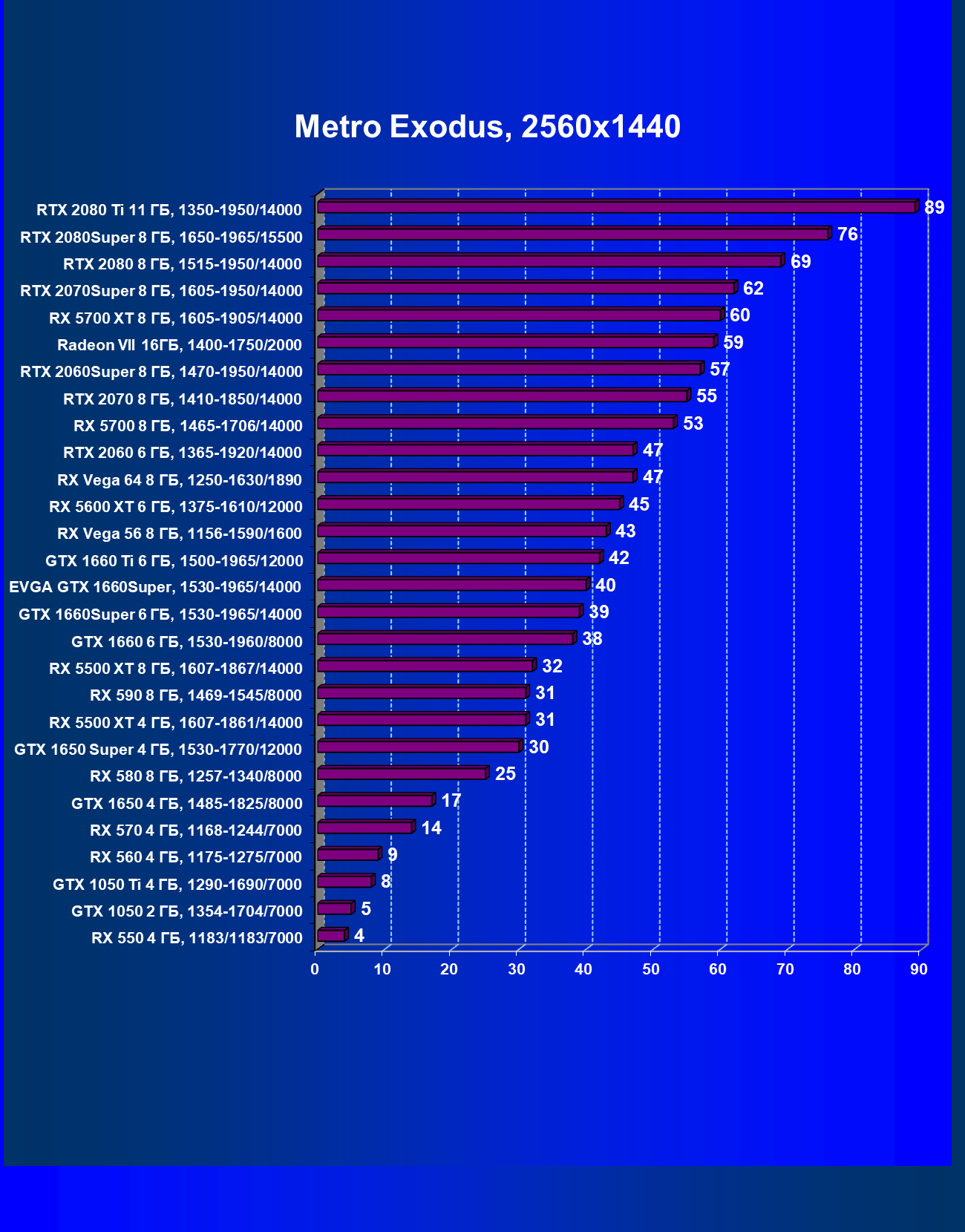

- Metro Exodus (4A Games/Deep Silver/Epic Games)

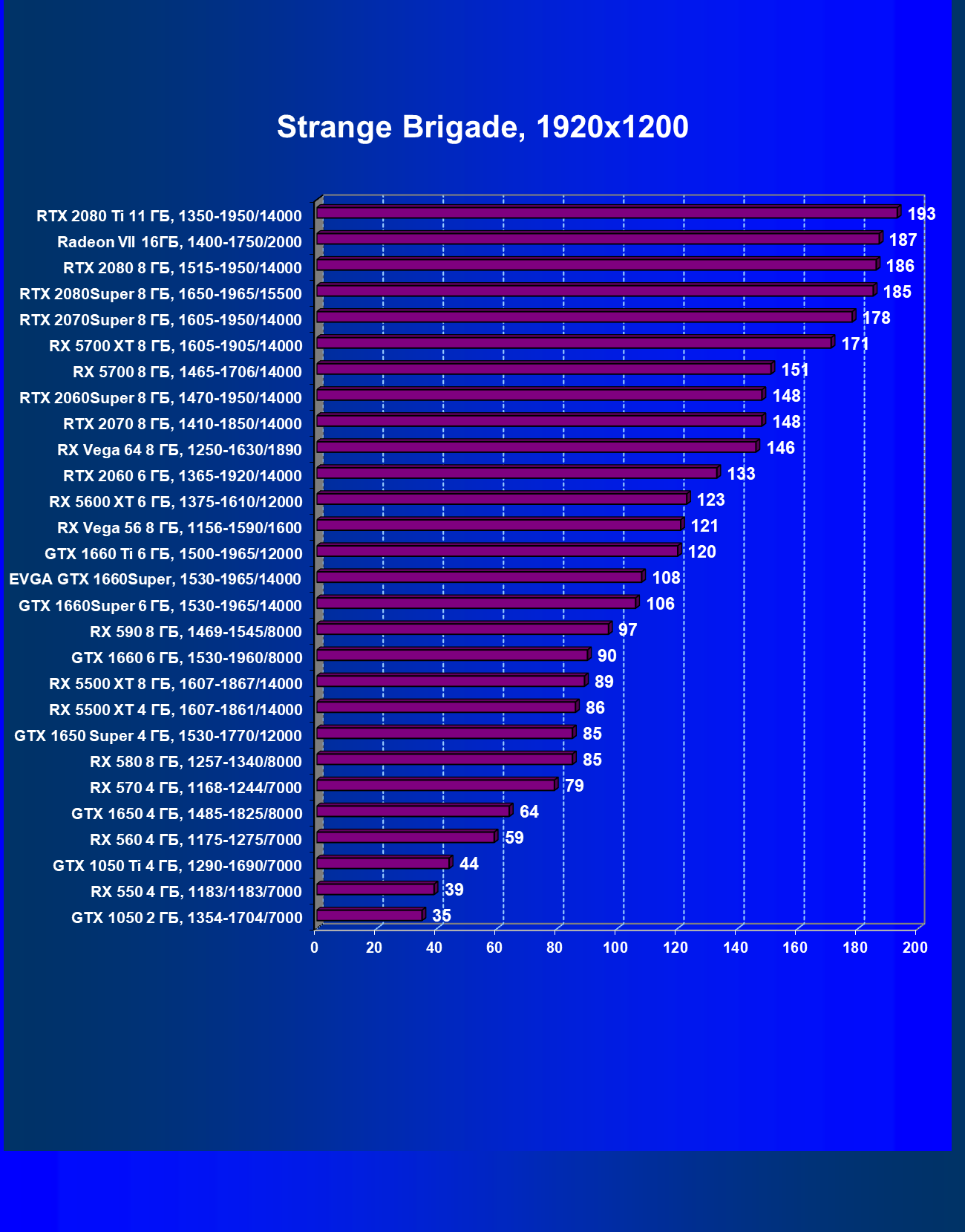

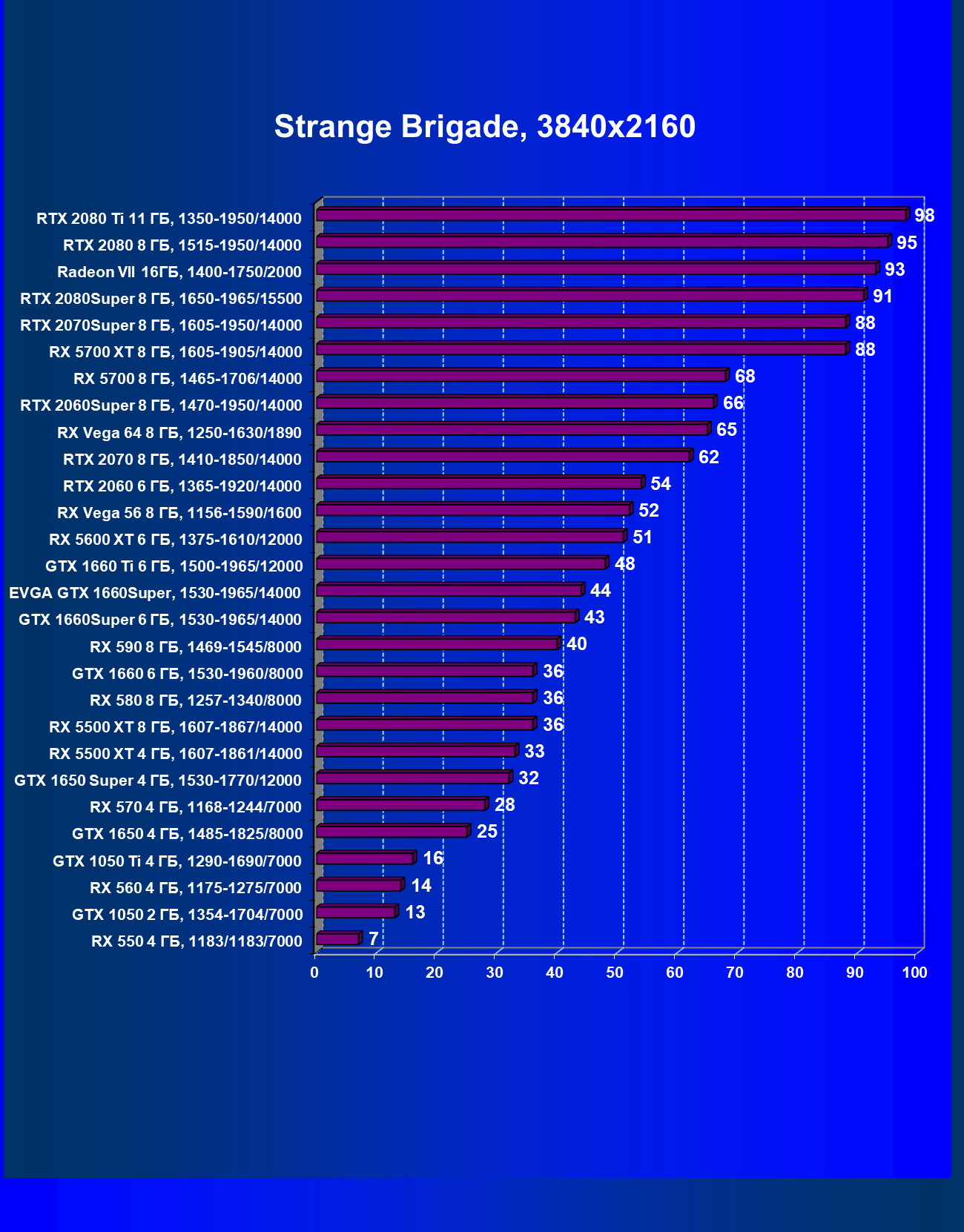

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят GTX 1660 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на конец марта 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 13 | RX 5600 XT 6 ГБ, 1375—1610/12000 | 780 | 371 | 21 000 |
| 14 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 720 | 398 | 18 100 |
| 15 | EVGA GTX 1660 Super, 1530—1965/14000 | 670 | 419 | 16 000 |
| 16 | GTX 1660 Super 6 ГБ, 1530—1965/14000 | 670 | 438 | 15 300 |
| 17 | RX 590 8 ГБ, 1469—1545/8000 | 610 | 415 | 14 700 |
| 18 | GTX 1660 6 ГБ, 1530—1960/8000 | 600 | 429 | 14 000 |
| 19 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 570 | 388 | 14 700 |
GeForce GTX 1660 Super логично занимает промежуточную позицию между GTX 1660 и GTX 1660 Ti и обходит своего конкурента из стана AMD — Radeon RX 590. Все сказанное справедливо и для карты EVGA, поскольку по производительности она практически не отличается от референсного ускорителя.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | GTX 1660 Super 6 ГБ, 1530—1965/14000 | 438 | 670 | 15 300 |
| 02 | GTX 1660 6 ГБ, 1530—1960/8000 | 429 | 600 | 14 000 |
| 03 | EVGA GTX 1660 Super, 1530—1965/14000 | 419 | 670 | 16 000 |
| 05 | RX 590 8 ГБ, 1469—1545/8000 | 415 | 610 | 14 700 |
| 08 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 398 | 720 | 18 100 |
| 12 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 388 | 570 | 14 700 |
| 17 | RX 5600 XT 6 ГБ, 1375—1610/12000 | 371 | 780 | 21 000 |
Оговоримся, что цену карты EVGA мы взяли условную, ориентируясь на обычный ценовой уровень решений этого производителя, поскольку на момент подготовки обзора в московской рознице EVGA GeForce GTX 1660 Super SC Ultra Gaming не продавалась. Вообще карты на GTX 1660 Super медленно, но падают в цене, поэтому занимают лидирующее положение в рейтинге полезности в целом, не только в своей группе. И надо напомнить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.
Выводы
EVGA GeForce GTX 1660 Super SC Ultra Gaming (6 ГБ) — неплохой вариант среднебюджетного ускорителя 3D-графики для тех, кому не нужна подсветка, но важна компактность (для установки в соответствующие корпуса). Таких карт в продаже очень мало, поэтому цены на них традиционно завышены. Минусом рассмотренной модели является шумная СО, однако шум не превышает эргономичных пределов, а без нагрузки карта вообще бесшумная. Есть все три типа популярных видеовыходов.
В целом GeForce GTX 1660 Super предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении Full HD при использовании максимальных настроек качества. Напомним, что GTX 1660 Super использует тот же GPU, что и GTX 1660, но имеет значительно более быструю память GDDR6 (ПСП до 336 ГБ/с против 192 ГБ/с у GDDR5 в GTX 1660).
