Монитор Asus MG278Q — это современный игровой монитор с высокой частотой обновления и высоким разрешением, отличительной особенностью которого является поддержка технологии AMD FreeSync. К прочтению мы рекомендуем отдельную статью про AMD FreeSync на iXBT.com.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, управление, локализация, дополнительные функции и ПО из комплекта
- Изображение
- Микрофотографии матрицы
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | TN со светодиодной (WLED) подсветкой |
| Диагональ | 68,47 см (27 дюймов) |
| Отношение сторон | 16:9 |
| Разрешение | 2560×1440 пикселей (WQHD) |
| Шаг пикселей | 0,233 мм |
| Яркость | 350 кд/м² |
| Контрастность | Статическая 1000:1, динамическая 100 000 000 : 1 |
| Углы обзора | 170° (гор.) и 160° (верт.) до контраста ≥ 10:1 |
| Время отклика | 1 мс (от серого к серому — GTG) |
| Количество отображаемых цветов | 16,7 млн |
| Интерфейсы |
|
| Совместимые видеосигналы | HDMI 1.4 — до 2560×1440/60 Гц (Отчет MonInfo) HDMI 2.0 — до 2560×1440/144 Гц (Отчет MonInfo) DVI-D Dual Link — до 2560×1440/60 Гц (Отчет MonInfo) DisplayPort — до 2560×1440/144 Гц (Отчет MonInfo) |
| Акустическая система | Встроенные громкоговорители, 2×2 Вт (RMS) |
| Особенности |
|
| Размеры (Ш×В×Г) | 625×563×233 мм с подставкой 625×368×63 мм без подставки |
| Масса | 7,65 кг с подставкой |
| Потребляемая мощность | Менее 38,7 Вт (стандарт Energy Star 6.0), менее 0,5 Вт в режиме ожидания и в выключенном состоянии |
| Напряжение питания | 100—240 В, 50/60 Гц |
| Комплект поставки (необходимо уточнять перед покупкой) |
|
| Ссылка на сайт производителя | www.asus.com |
| Средняя цена по данным Яндекс.Маркет | T-12873617 |
| Предложения по данным Яндекс.Маркет | L-12873617-10 |

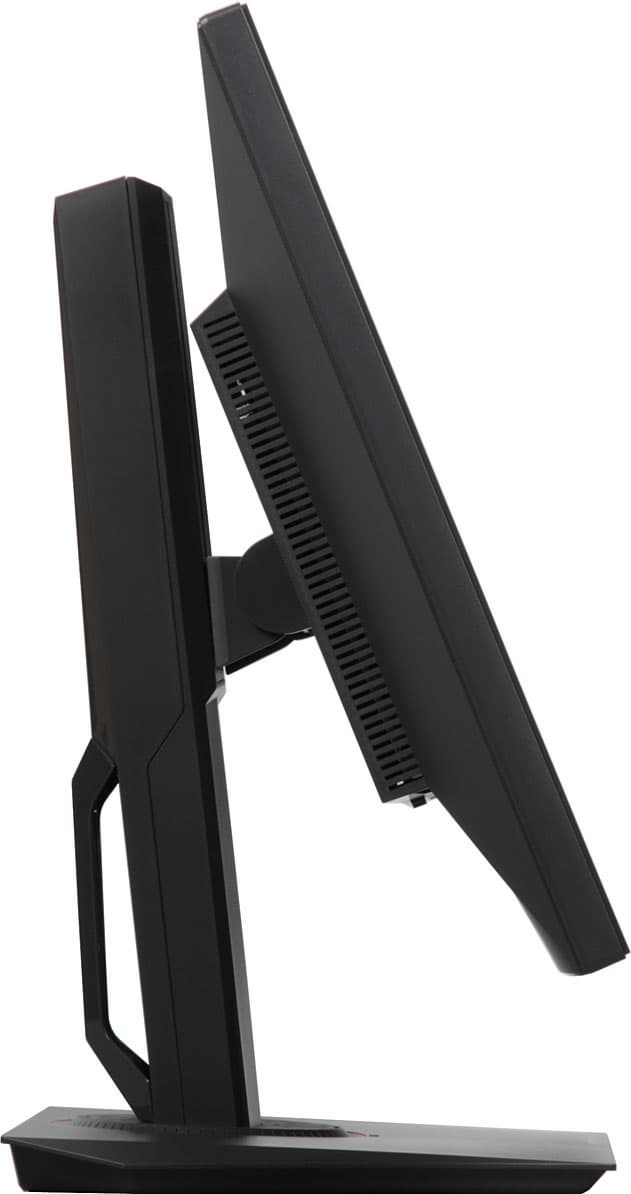

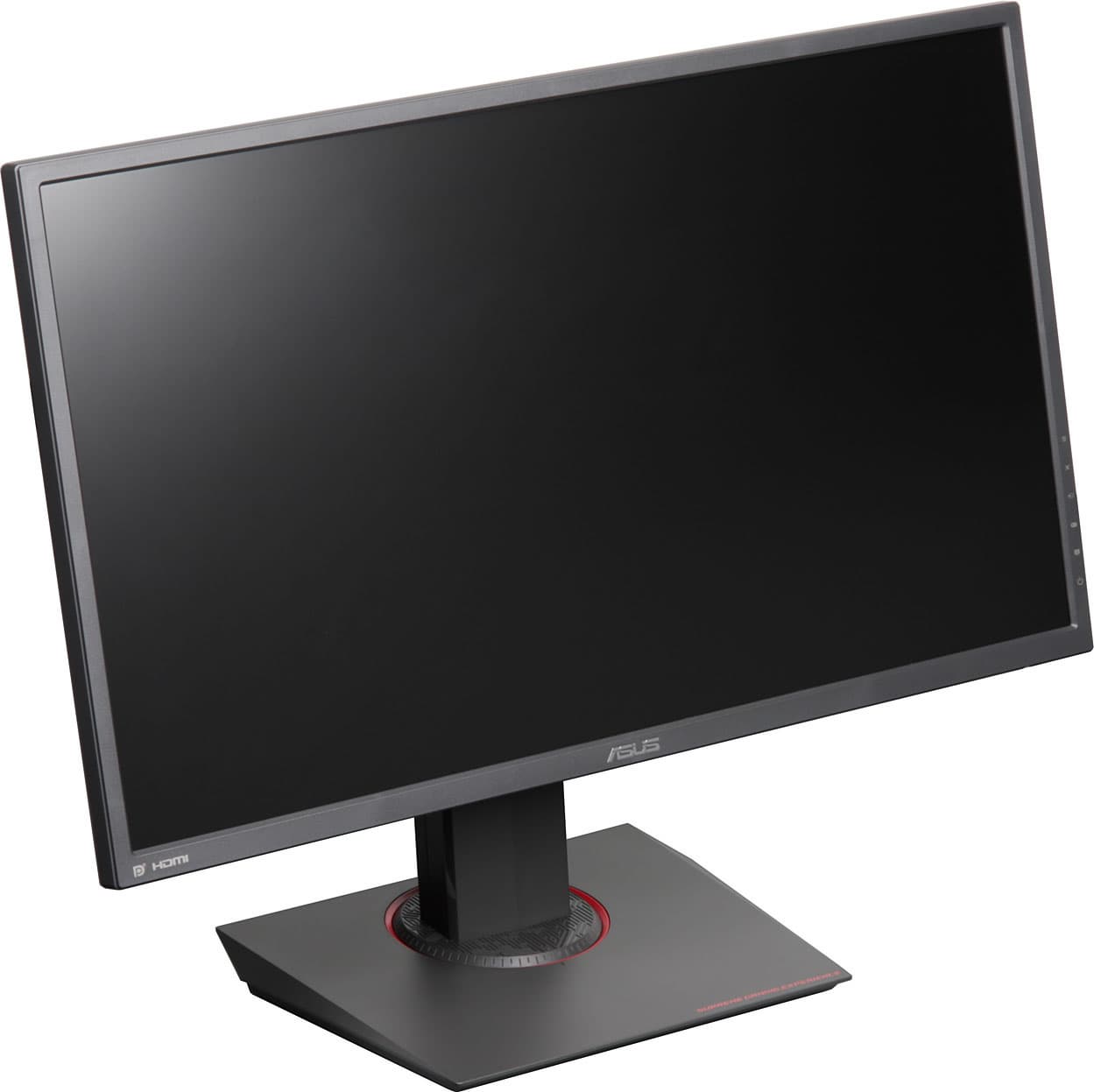

Внешний вид

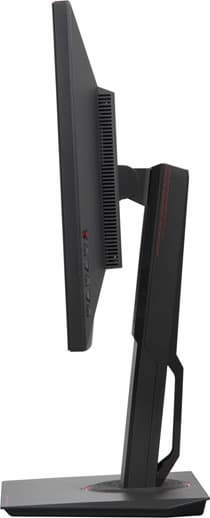

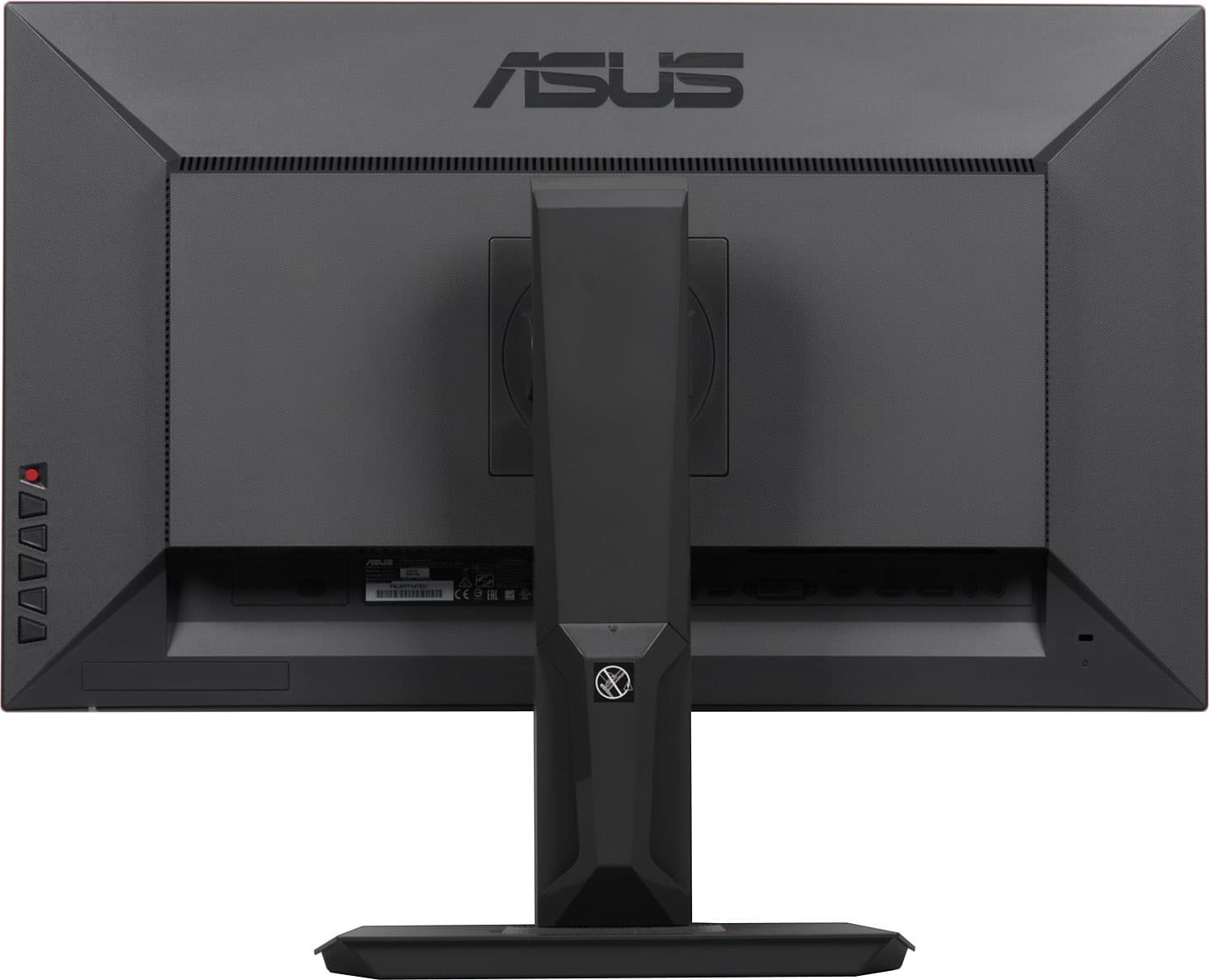

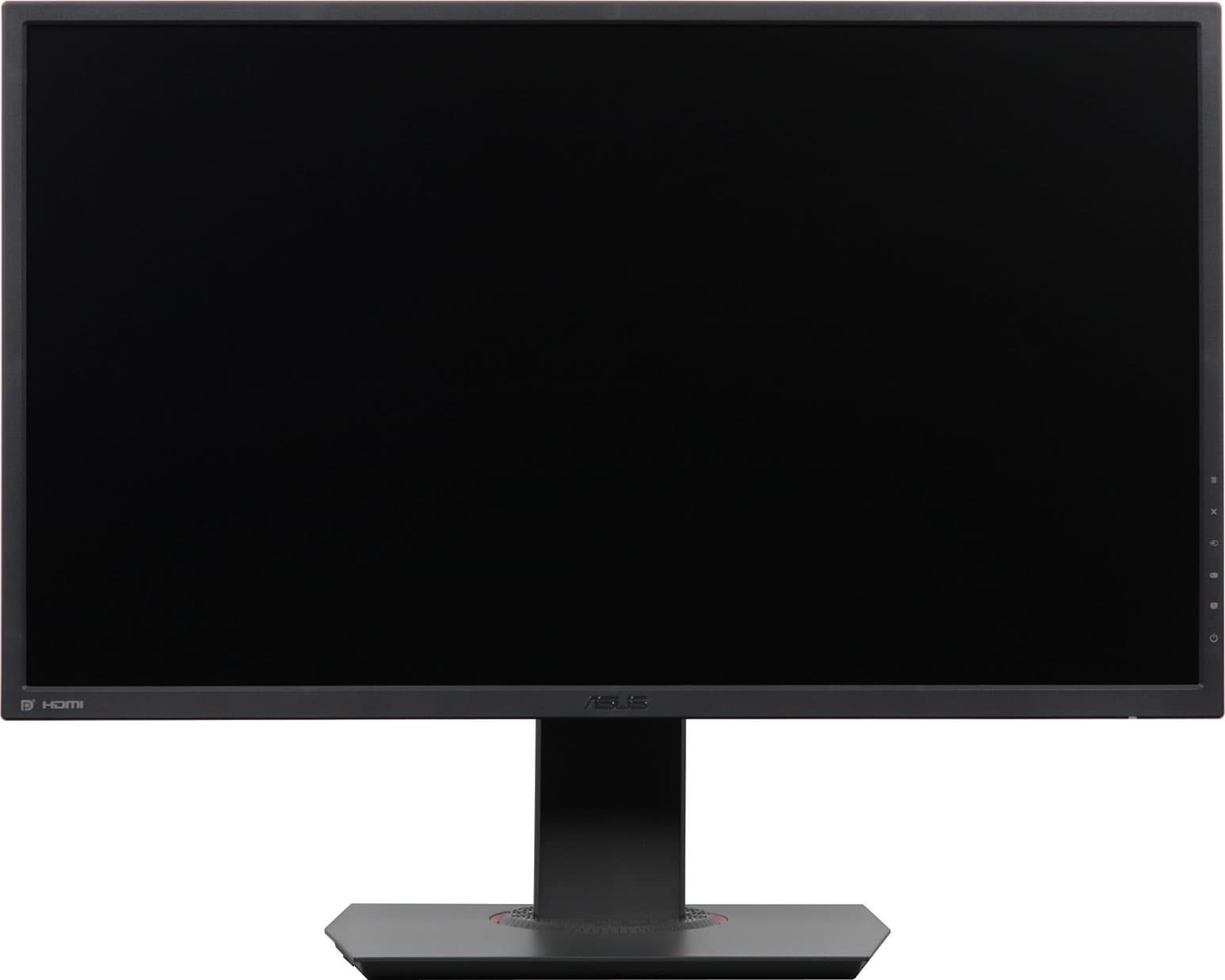

Дизайн в целом спокойный и нейтральный, по стилю он что-то среднее между игровым вызывающим Asus PG278Q и профессиональными мониторами этой компании. Внешние панели монитора изготовлены из темно-серого пластика, в основном матового, но местами с фактурой и геометрическим узором, а совсем небольшие участки имеют зеркально-гладкую поверхность. Элементом, имеющим скорее декоративный характер является красное кольцо вокруг поворотной площадки на основании подставки. Внешняя поверхность матрицы черная, полуматовая (больше матовая, чем зеркальная), и по ощущениям внешний слой матрицы относительно жесткий.

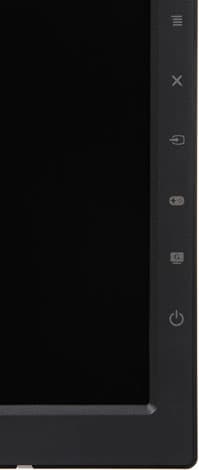

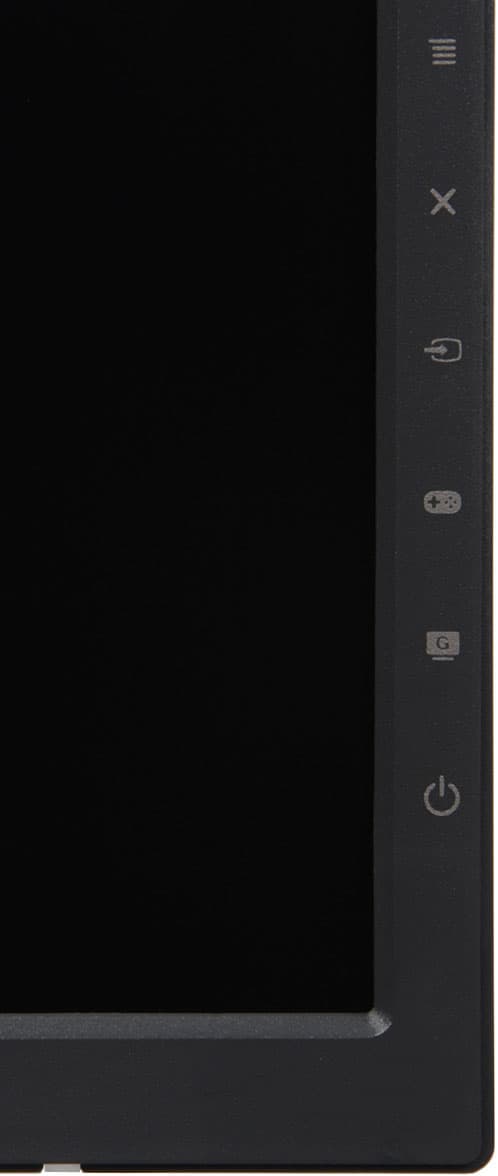

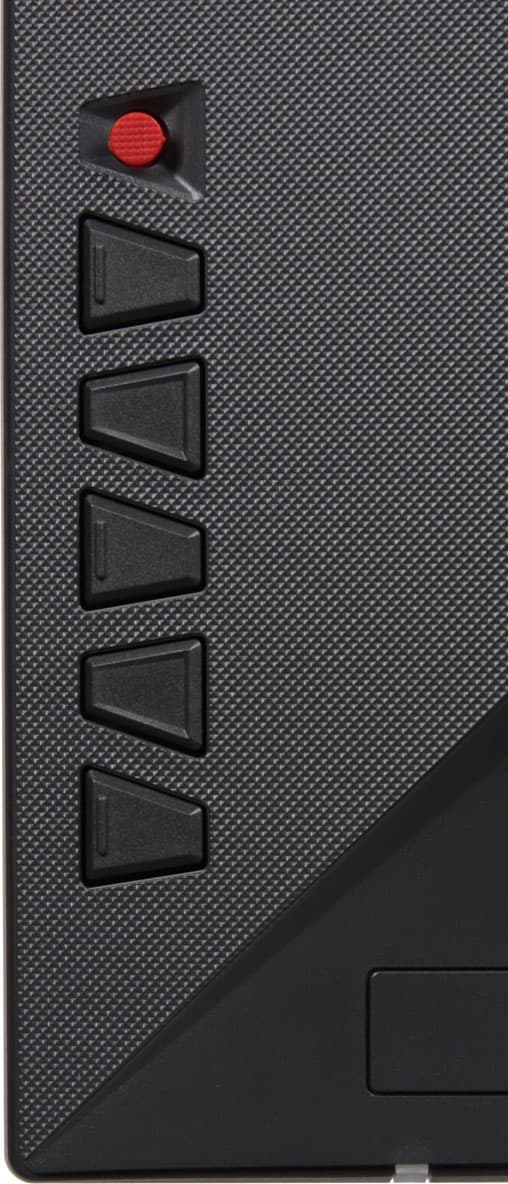

Справа внизу на вертикальной части фронтальной рамки нанесены неконтрастные значки кнопок. Сами кнопки расположены на задней панели напротив меток, притом верхняя представляет собой 5-позиционный джойстик, а другие кнопки то с выемкой, то с ребром.
Решение в целом эргономичное, и метки более-менее видно, и кнопки легко находятся даже в темноте, и при нажатии на них экран придерживается пальцами (большой спереди, указательный сзади нажимает на кнопки), поэтому монитор не трясется. Также в нижнем правом углу уже на нижнем торце блока экрана находится индикатор состояния, ненавязчиво видимый и спереди. Все интерфейсные разъемы и разъем питания расположены в нише на задней панели и ориентированы вниз. Подключать кабели к монитору довольно удобно, особенно при перевороте блока экрана в портретную ориентацию. Также на задней панели можно обнаружить разъем для кенсингтонского замка.
За верхней вентиляционной решеткой можно разглядеть два небольших громкоговорителя вытянутой формы в собственных миниатюрных акустических боксах, закрепленных на резиновых стойках. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию и повернуть вправо-влево.

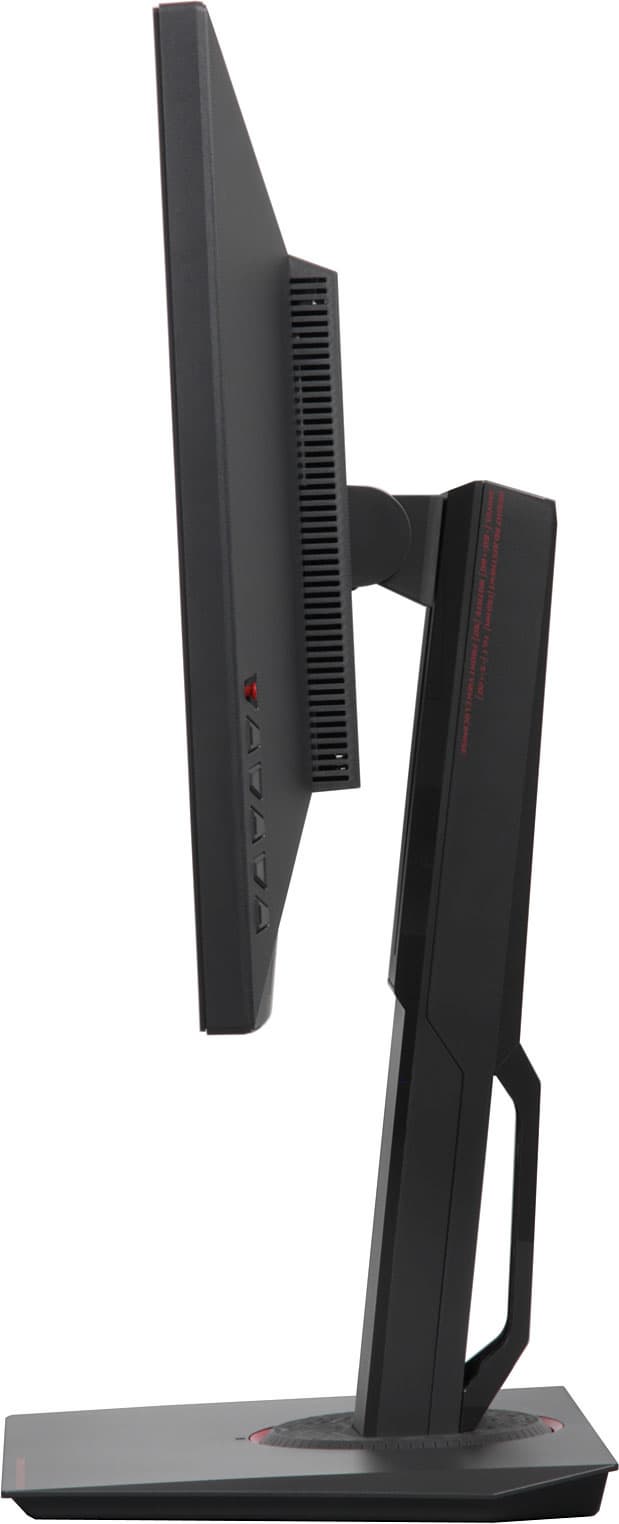

На нижней круглой части стойки нанесены фирменные метки угла поворота, а чтобы пользователь не забыл возможности подставки на верхнюю часть стойки нанесено соответствующее напоминание. Основание подставки относительно большое по площади, но сверху оно плоское и почти горизонтальное (хотя и со скошенными боковинами), что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке очень устойчиво. Конструкция подставки достаточно жесткая. Снизу ее основание усилено штампованной фигурной пластиной из стали, и все несущие элементы также металлические (штампованная сталь или литье из алюминиевого сплава). Узел крепления блока монитора перемещается по стойке вверх/вниз на стальных шарикоподшипниковых направляющих. Снизу на основание подставки по периметру наклеены резиновые накладки — предохраняют поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.

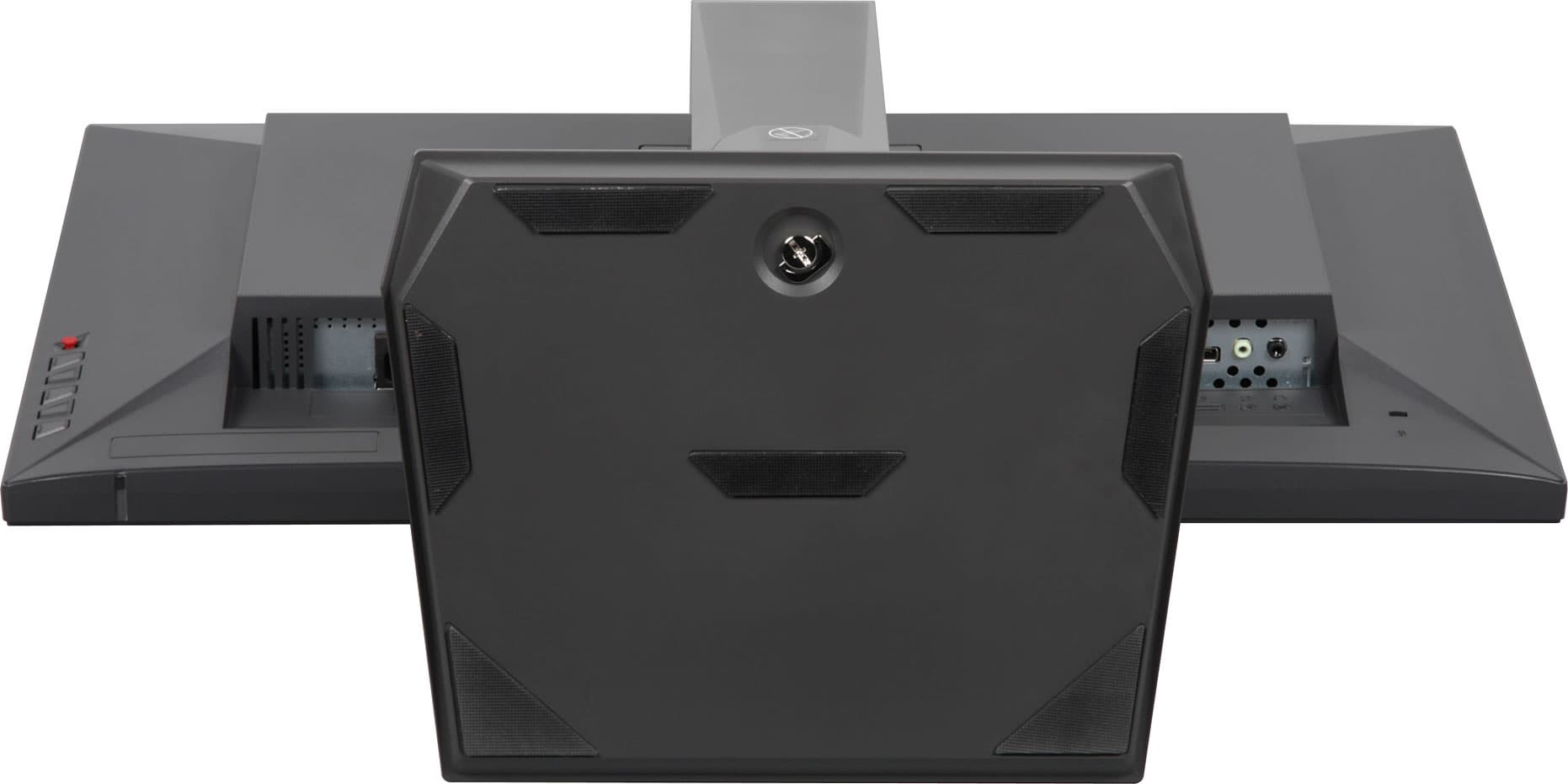

Кабели, идущие от разъемов монитора, можно пропустить за скобу на стойке. Скоба откидывается при нажатии на ее верхнюю часть. При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Продается монитор в большой красочно оформленной коробке из прочного гофркартона и с пластиковой ручкой сверху, что удобно при транспортировке одним человеком.
Коммутация

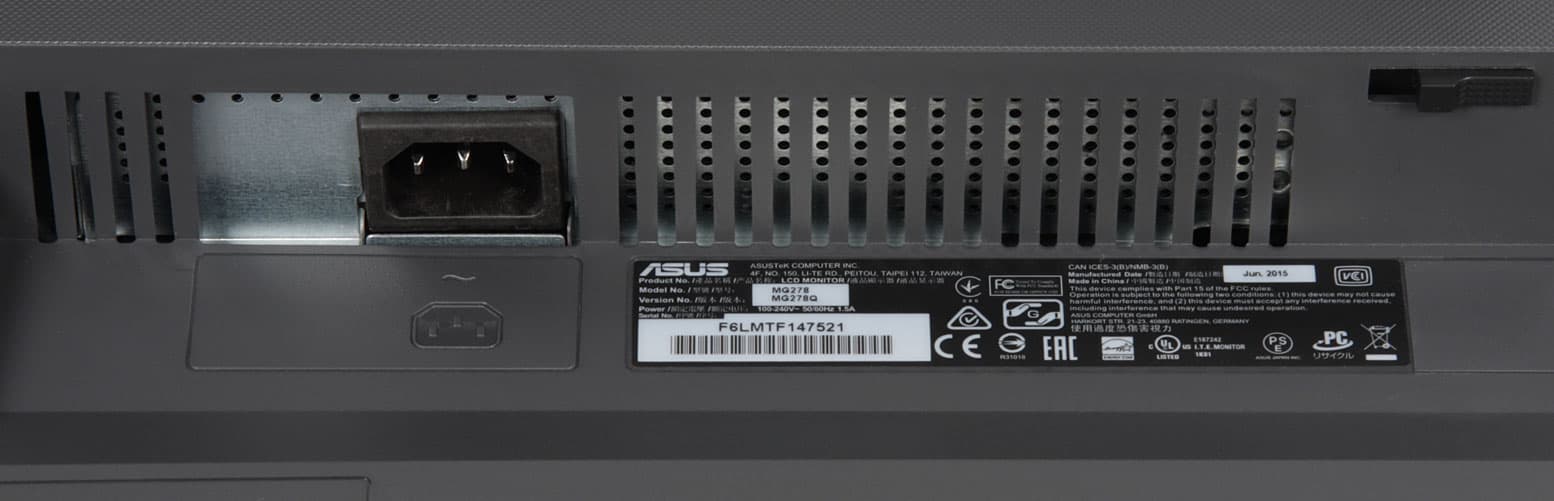

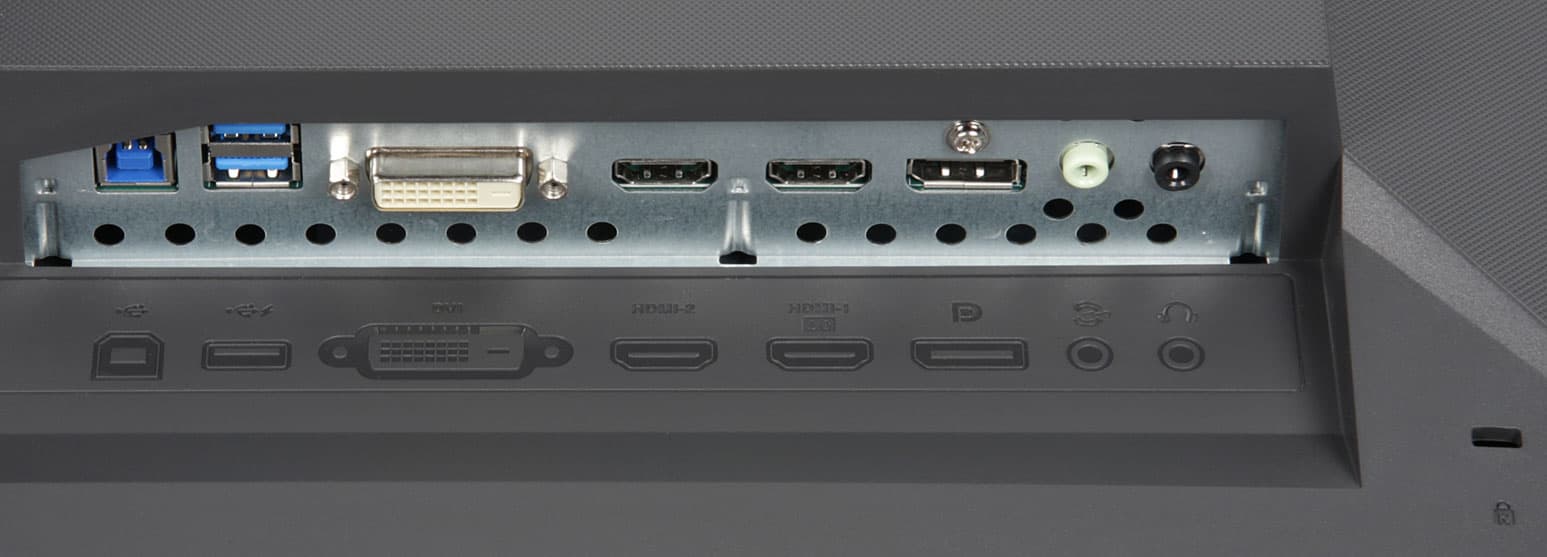

Монитор оснащен четырьмя цифровыми входами — DVI-D, парой HDMI и DisplayPort. Из них только один HDMI, который версии 2.0, и DisplayPort поддерживают на вход сигнал с максимальными для этого монитора разрешением и частотой кадров, и только при подключении по DisplayPort можно получить работающую AMD FreeSync. Есть автоматический поиск активного входа. В монитор встроен концентратор USB (3.0) с одним входом и двумя выходами, которые, судя по значку молнии, поддерживают быструю зарядку. В меню можно активировать режим с подачей питания на выходные порты USB даже тогда, когда монитор находится в режиме ожидания.
Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. Входы HDMI и DisplayPort способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм или на встроенные громкоговорители. При этом через меню все равно можно принудительно выбрать аналоговый аудиовход в качестве текущего. К аналоговому аудиовыходу можно подключить внешнюю активную акустическую систему или наушники. Встроенные громкоговорители достаточно громкие для индивидуального использования и имеют среднее даже для своего класса качество звука — низких частот нет совсем, «пластмассовый» призвук выражен сильно, а стереоэффект напротив слабо. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ громкость была достаточной, но без запаса. Качество звука в наушниках хорошее — звук более-менее чистый, воспроизводится широкий диапазон частот, в паузах шума не слышно.
Меню, управление, локализация, дополнительные функции и ПО из комплекта
Индикатор состояния неяркий. Он светится белым при работе монитора (можно отключить в меню), оранжевым в режиме ожидания и не горит, когда монитор условно выключен. Навигация по меню удобная, чему в немалой степени способствует удобный джойстик. Если монитор работает, и на экране нет меню, то нажатие на джойстик выводит меню установок. При этом отклонение джойстика или нажатие на кнопку выхода не приводит ни к каким последствиям, три кнопки напрямую вызывают меню соответствующих функций (выбор входа, GamePlus, выбор режима GameVisual), а пятая кнопка выключает монитор (работу этой кнопки можно заблокировать в меню).

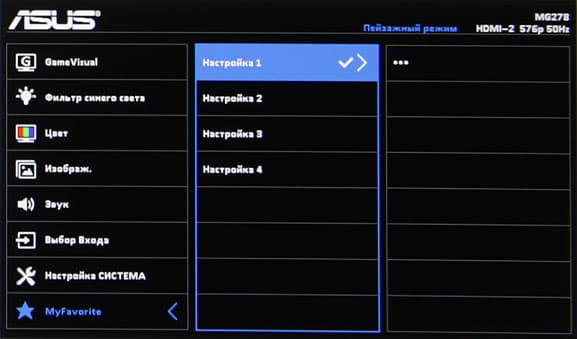

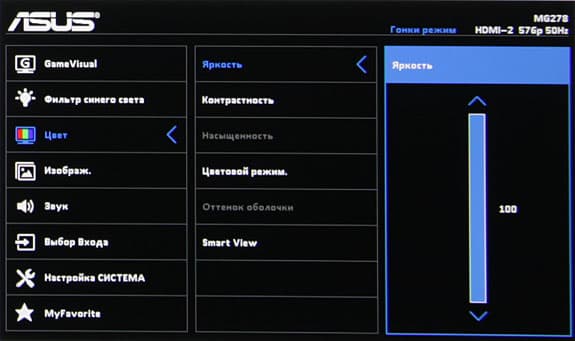

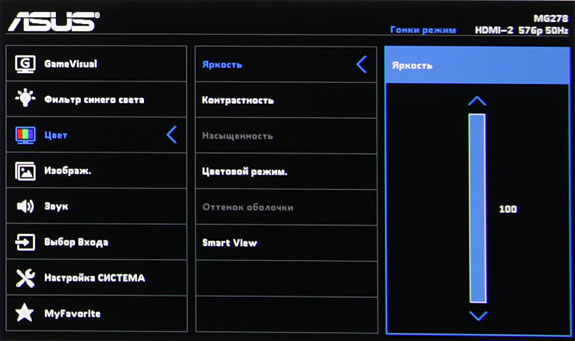

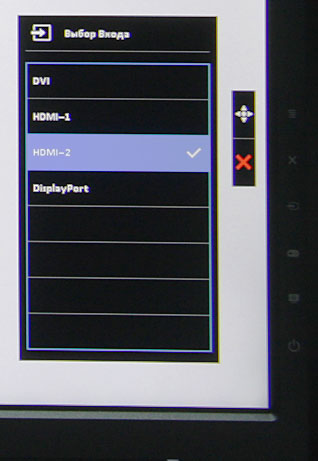

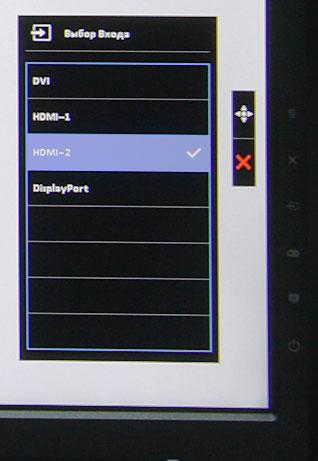

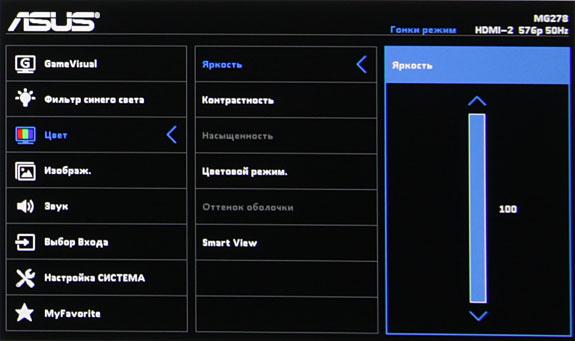

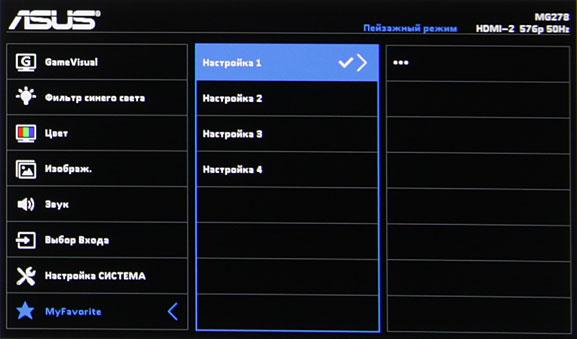

Есть и функция блокировки всех кнопок. При навигации по меню напротив джойстика и кнопки выхода выводятся экранные значки-подсказки. Основное меню большое. Текст в меню относительно мелковат, но его абсолютные размеры обеспечивают приемлемую читаемость. При настройке изображения меню остается на экране, что немного мешает оценке вносимых корректировок.

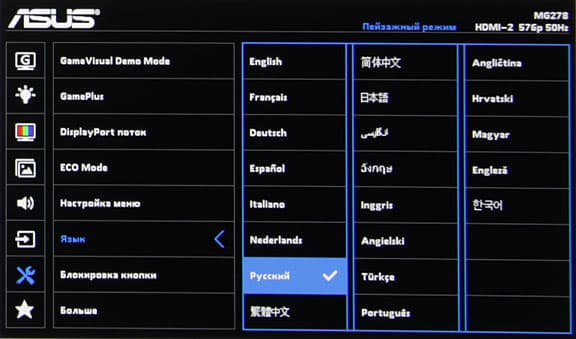

Настраивается прозрачность фона и задержка автоматического выхода из меню. Присутствует русская версия экранного меню.
Кириллический шрифт ровный и читаемый. Качество перевода на русский язык хорошее, но без ошибок не обошлось. К монитору прилагается краткое руководство, где есть вариант текста на русском языке, гарантийный талон, а также CD-ROM с драйверами AMD Catalyst и полными версиями руководства в виде PDF-файлов, среди которых также есть русская версия. На момент написания статьи в русском разделе сайта компании-производителя описание данной модели отсутствовало, на глобальном сайте описание есть, но и там мы не нашли никаких ссылок на файлы документации и т. д.

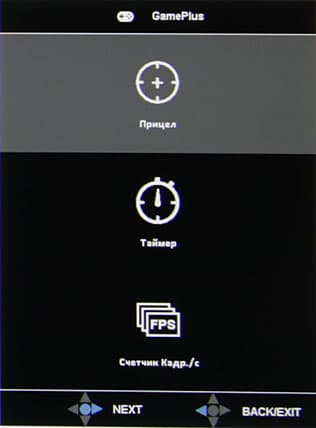

Из дополнительных возможностей в наборе GamePlus присутствуют уже три «геймерские» функции: прицел выбранной формы в выбранном месте на экране, таймер с обратным отсчетом от фиксированных значений и счетчик частоты кадров.
Настроек для игрового монитора относительно много.

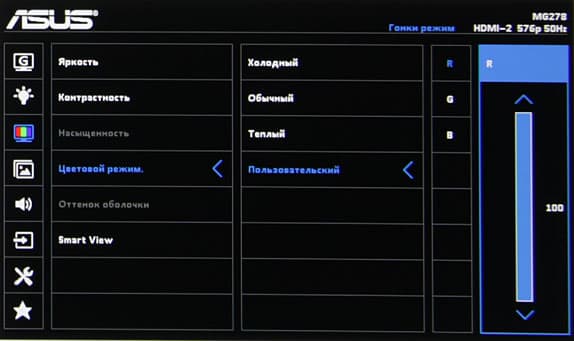

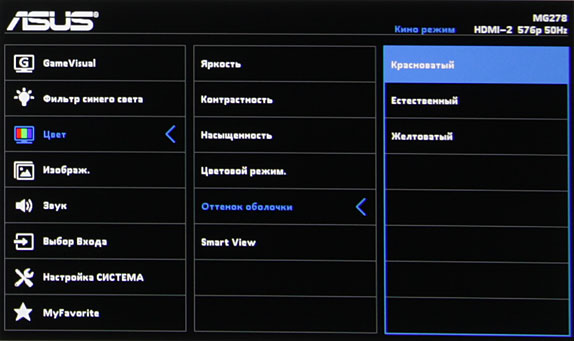

Цветовой баланс устанавливается выбором одного из трех профилей или регулировками интенсивности трех основных цветов.
Если отдельная настройка, регулирующая интенсивность синей компоненты. При включенном режиме ASCR включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). Режим Eco Mode — понижения яркости для экономии энергии. VividPixel — функция продвинутого масштабирования к разрешению матрицы. Smart View — за счет коррекции гамма-кривой позволяет уменьшать характерные для TN-матрицы искажения при взгляде под углом. Картинка зависит от выбранного профиля в списке GameVisual, от этого же зависит и доступность некоторых настроек. Настройки монитора можно сохранить в четырех ячейках, что именно при этом сохраняется мы не проверяли.

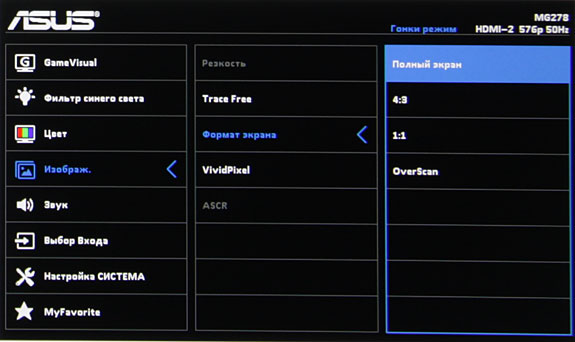

Режимов геометрической трансформации четыре: Полный экран — изображение растягивается на весь экран; 4:3 — вывод в указанном формате с растяжением до горизонтальных границ экрана; 1:1 — вывод пиксель в пиксель в центре экрана, OverScan — то же, что и Полный экран, но картинка еще и немного увеличивается, так что по периметру чуть-чуть обрезается.
Несмотря на то, что наша видеокарта поддерживает HDMI 2.0, 144 Гц в максимальном разрешении 2560×1440 мы получили только при подключении по DisplayPort, при использовании трех других входов кадровая частота в этом разрешении была ограничена значением 60 Гц.
Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с также поддерживается, при этом кадры выводятся с одинаковой длительностью. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях (один не отличимый от черного оттенок можно простить). Яркостная и цветовая четкости очень высокие.
Интерполяция более низких разрешений к разрешению матрицы выполняется без значимых артефактов (главное не включать режим VividPixel). «Кристаллического» эффекта (микроскопической вариации яркости) как такового нет. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении. Отметим, что по всей видимости, для формирования всех отображаемых оттенков используется динамическое смешение цветов, при этом иногда можно заметить проявляющийся в динамике вертикальный рисунок-сеточку.
Тестирование ЖК-матрицы
Микрофотографии матрицы

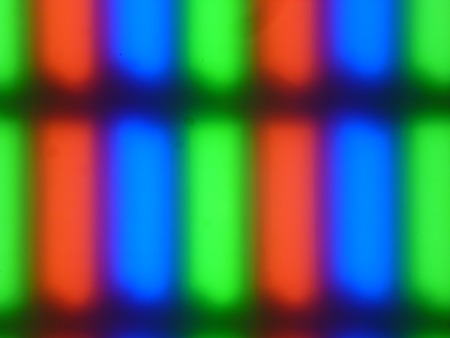

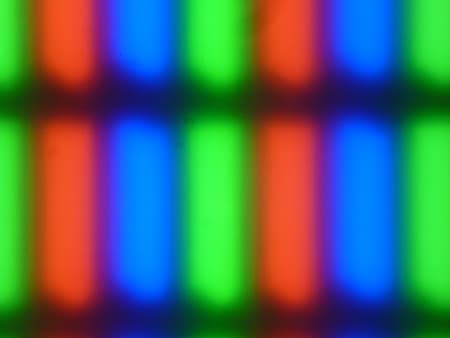

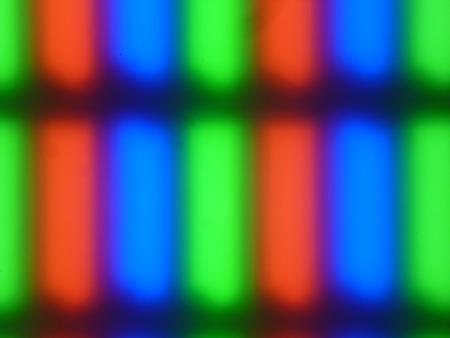

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается — впрочем, в случае TN никакой структуры и не должно быть:

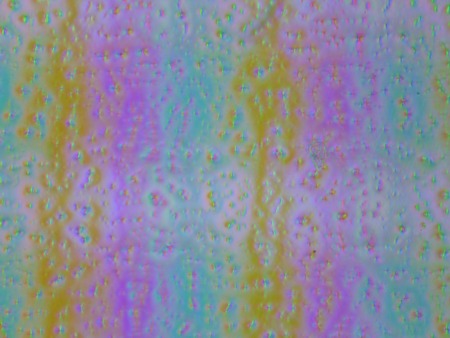

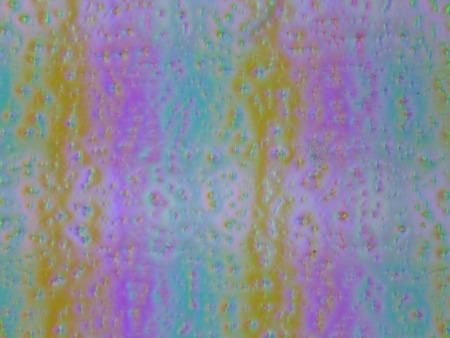

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.
Оценка качества цветопередачи

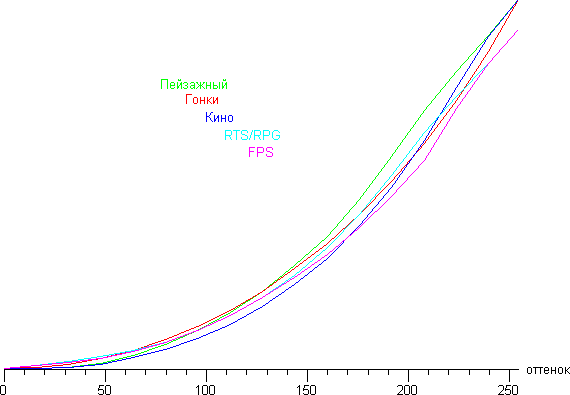

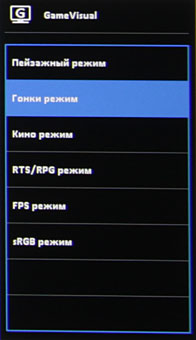

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при выборе различных режимов GameVisual:
Видно, что гамма-кривые зависят от выбранного режима, в частности у них различается характер роста яркости в тенях, а значит и различимость самых темных оттенков. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для режима sRGB. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

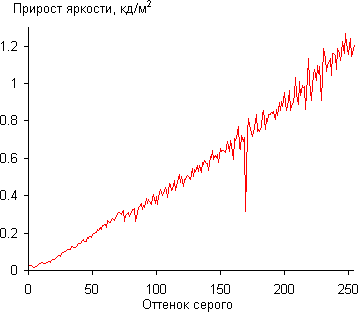

Рост прироста яркости более-менее равномерный, и каждый следующий оттенок значимо ярче предыдущего. В тенях без проблем различаются все оттенки, что в случае игрового монитора особенно хорошо:

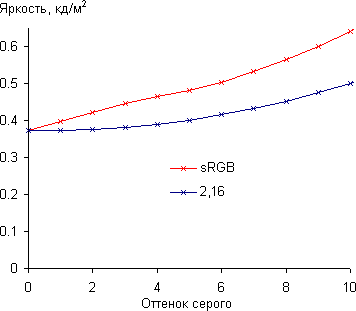

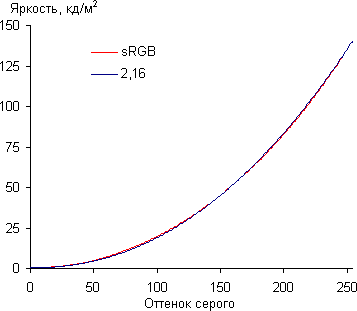

Аппроксимация полученной гамма-кривой дала показатель 2,16, что близко к стандартному значению 2,2. При этом аппроксимирующая степенная функция очень мало отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного отличается от sRGB:
Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность (да и в принципе некоторое повышение яркости цветов в играх, на наш взгляд, допустимо). Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

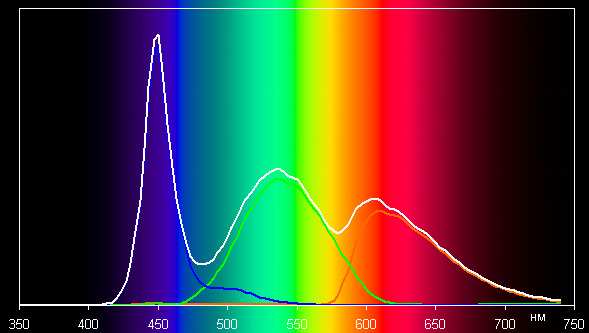

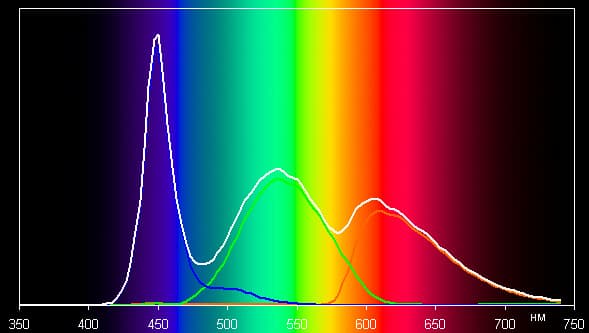

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

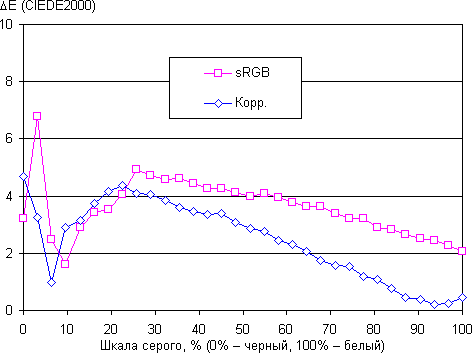

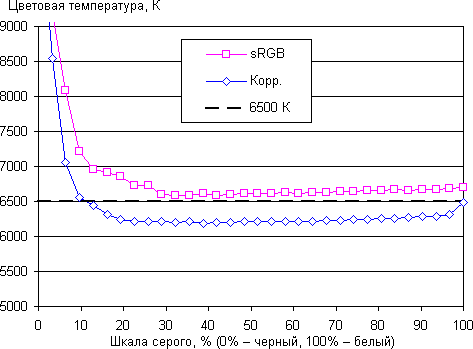

Цветопередача даже при выборе лучшего из предустановленных вариантов (а это ожидаемо оказался sRGB) немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:
Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Нельзя утверждать, что выполненная коррекция существенно улучшила цветопередачу. Отметим, что для игрового варианта использования качество цветопередачи будет более чем достаточным в варианте «из коробки», особенно учитывая специфику матрицы TN.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены, настройки монитора установлены в значения, обеспечивающие максимальную яркость и контрастность). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,38 кд/м² | −12 | 12 |
| Яркость белого поля | 344 кд/м² | −7,9 | 6,1 |
| Контрастность | 910:1 | −9,8 | 5,8 |

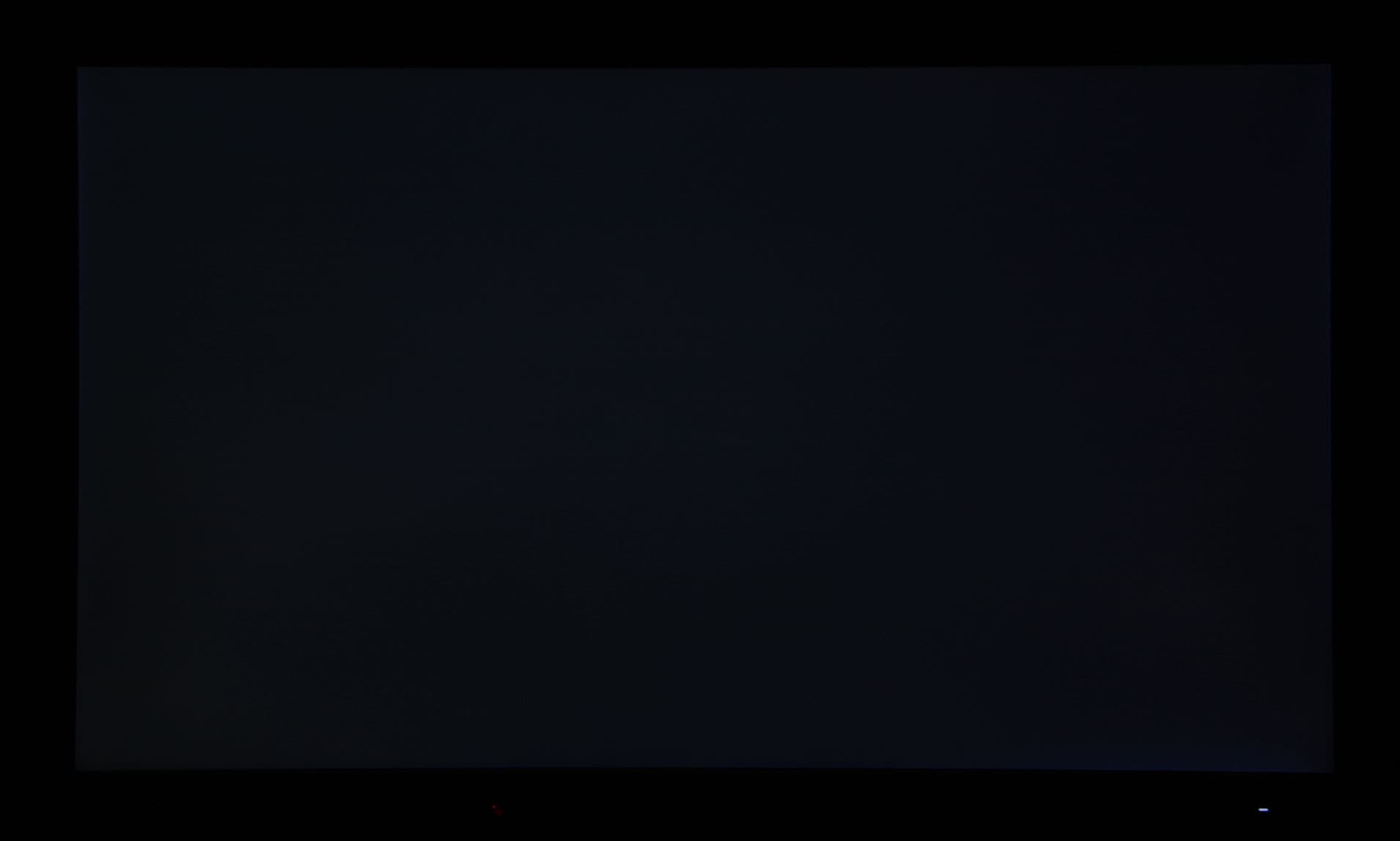

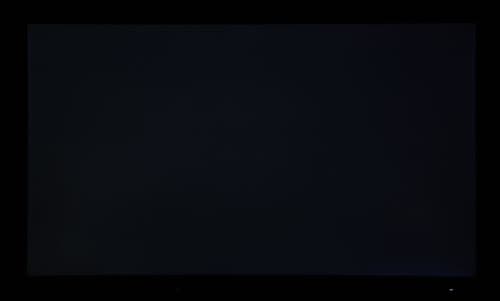

Аппаратные измерения показали хорошую равномерность всех трех параметров. Визуально черное поле также имеет хорошую равномерность. Фотография ниже это демонстрирует:

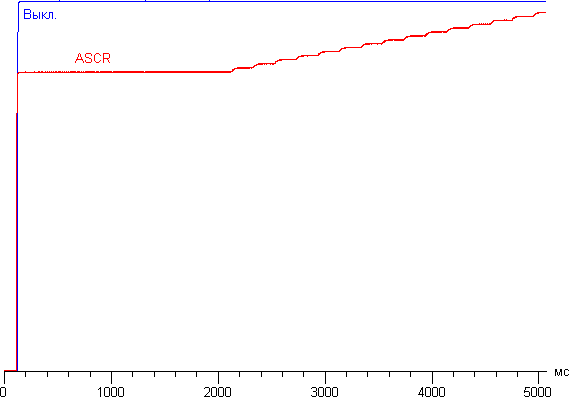

При включении режима ASCR при выводе черного поля на весь экран яркость подсветки медленно уменьшается вплоть до полного отключения подсветки (примерно через 20 с), при переключении на вывод белого поля подсветка включается и ее яркость начинает увеличиваться. Практической пользы от этой функции немного, но производитель может указывать невероятно огромные значения контрастности. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (после 5 секунд вывода) на белое при выключенной и включенной динамической подстройке яркости:
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 363 | 40,7 |
| 50 | 205 | 25,7 |
| 0 | 27 | 12,8 |
В режиме ожидания монитор потребляет 0,45 Вт, в условно выключенном состоянии — 0,40 Вт.

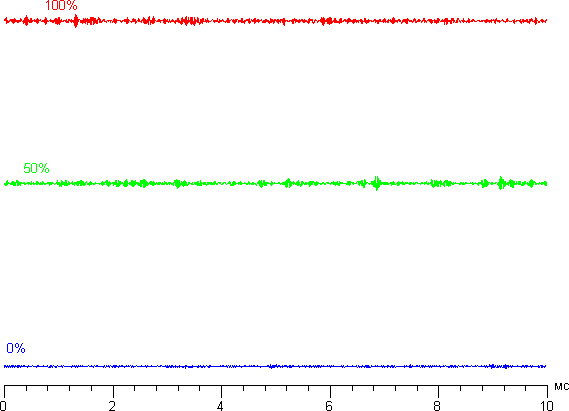

Яркость монитора меняется именно яркостью подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать, играть или смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости мало-мальски значимая модуляция подсветки отсутствует, что исключает видимое мерцание экрана. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

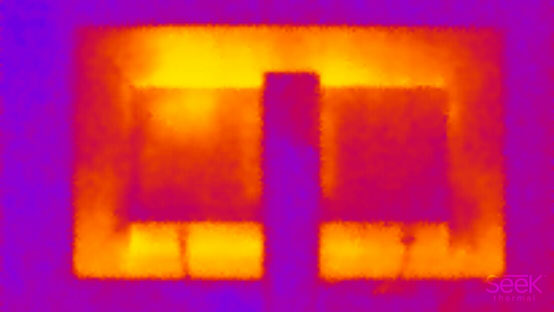

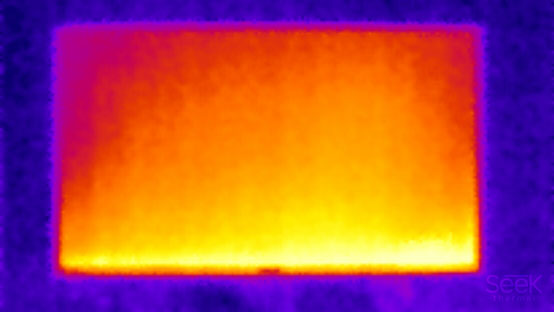

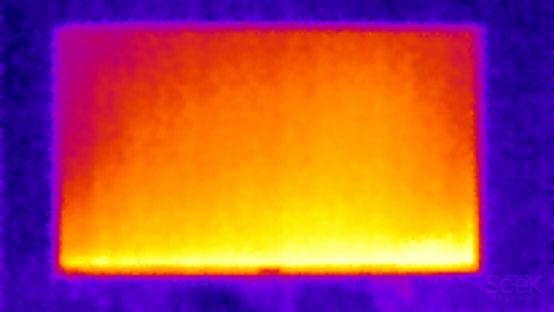

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С (ближе к белому — выше температура):
Задняя панель в верхней части нагревается максимум до 36 °С, тогда как нижняя часть фронтальной рамки нагрелась до 42 °С (видимо, там находится светодиодная линейка подсветки экрана).
Определение времени отклика и задержки вывода

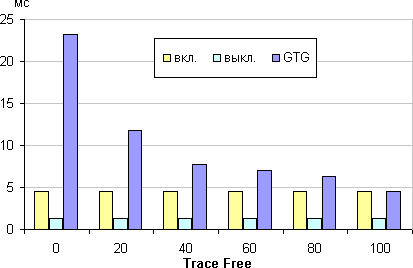

Время отклика зависит от значения настройки Trace Free, которая управляет разгоном матрицы. При 0 разгона нет, при 100 разгон максимальный (шаг регулировки равен 20). График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

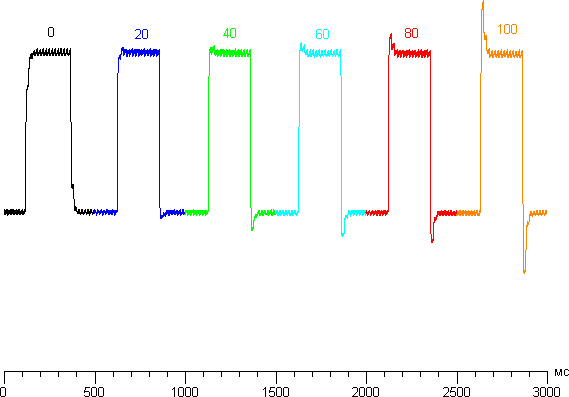

При значениях Trace Free выше 0 на графиках некоторых переходов появляются характерные всплески яркости, например, так выглядят графики для перехода между оттенками 40% и 60% (значения Trace Free приведены над графиками):
Оптимальными значениями Trace Free с нашей точки зрения являются 60 или 80, впрочем, и при 100 артефакты не очень заметны.
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения при подключении по DisplayPort и в режиме 2560×1440 при 144 Гц кадровой частоты составила 4,7 мс с отключенной синхронизаций по вертикальной частоте, при этом значения почти не варьировались. Включение синхронизации по вертикальной частоте привело к увеличению как разброса значений, так и средней величины задержки, последняя подросла до 6,5 мс. В любом случае подобные задержки не ощущаются как при работе, так и в динамичных играх.
Обзорное тестирование технологии AMD FreeSync проводилось при подключении к видеокарте AMD Radeon R9 295 X2. Для визуальной оценки мы использовали описанную в указанной статье тестовую утилиту (с аналогичными выводами), а в качестве аппаратного теста мы определили задержку вывода при включенном режиме AMD FreeSync. Среднее значение задержки подросло до 18 мс с одновременным увеличением разброса значений. Это хуже, чем в случае Nvidia G-Sync и очень похожего монитора Asus PG278Q. Констатируем просто как факт.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −32/29 |
| Горизонтальное | −46/44 |
| Диагональное | −38/38 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном и диагональном направлении, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. При небольшом отклонении вниз инвертируются темные оттенки, при большом отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° все-таки не опускается ниже отметки 10:1. Заметим, что черное поле в пределах 45° отклонения высветляется даже меньше, чем у многих мониторов на матрицах IPS.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, при отклонении в любом направлении цвета изменяются очень сильно. Вообще, значительный сдвиг большинства оттенков является, наряду с инвертированием яркости полутонов, характерной особенностью матриц типа TN.
Выводы
Asus MG278Q — это игровой монитор с хорошей эргономикой и набором полезных игровых функций. Отличает монитор поддержка технологии AMD FreeSync, которая, как и ее альтернатива Nvidia G-Sync, способна обеспечить плавное динамическое изображение без разрывов и с изменяемой частотой кадров. Однако мы не беремся утверждать, что обе эти технологии могут что-то заметно улучшить в случае мониторов с поддержкой высокой (120-144 Гц) кадровой частоты в сравнении с просто включенной синхронизацией по вертикальной частоте обновления (для устранения разрывов). На столь высоких частотах ожидание кадра и так пренебрежимо мало, а тесты показывают, что включение AMD FreeSync может даже увеличить задержку вывода.
Достоинства:
- Поддержка технологии AMD FreeSync
- Строгий и практичный дизайн
- Удобная и регулируемая подставка
- Отсутствие мерцания подсветки
- Режим с низкой интенсивностью синей компоненты
- Эффективный регулируемый разгон матрицы
- Низкая задержка вывода
- Виртуальный прицел, экранный таймер и счетчик частоты кадров
- Удобный 5-позиционный джойстик на контрольной панели
- Четыре цифровых видеовхода
- Полноценная поддержка режима 1080p при 24 кадр/с
- Хорошее качество выхода на наушники
- Двухпортовый концентратор USB (3.0)
- VESA-площадка 100 на 100 мм
- Русифицированное меню
Недостатки:
- Значимых нет
